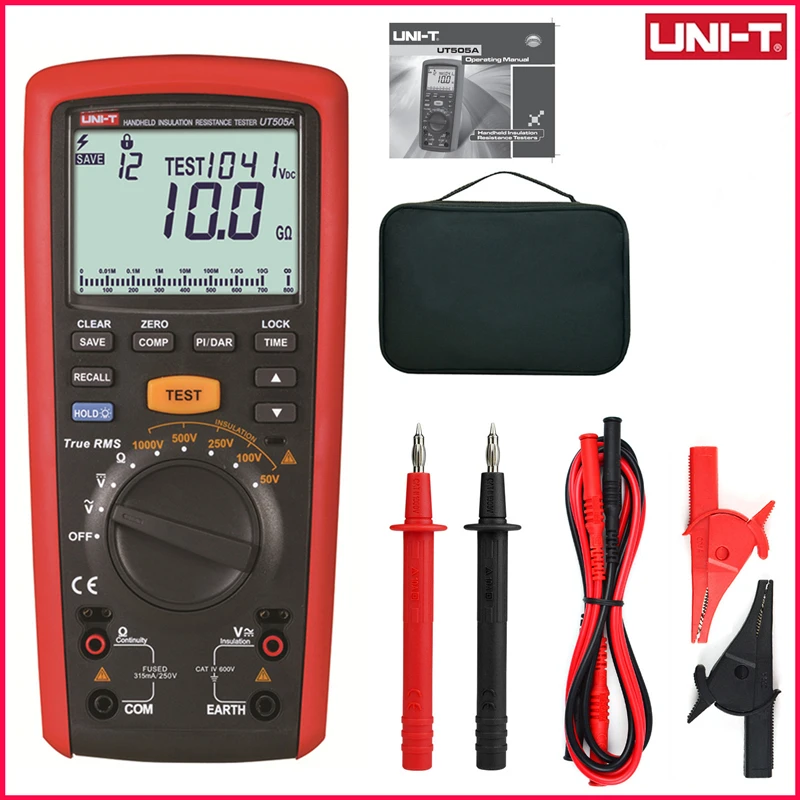

<h2> ¿Qué hace que el UT505A y UT505B sean la mejor opción para pruebas de resistencia aislante en instalaciones eléctricas industriales? </h2> <a href="https://www.aliexpress.com/item/1005006676375011.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S92210500d0ca434abad9ca6c2b5acb8dG.jpg" alt="UNI-T UT505A UT505B Insulation Resistance Tester OHM True RMS Digital Resistance Meter 1000V 200G Megohmmeter Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El UT505A y UT505B son los medidores de resistencia aislante más confiables del mercado para aplicaciones industriales gracias a su capacidad de medición de hasta 200 GΩ, voltaje de prueba de 1000 V, y diseño robusto que cumple con estándares de seguridad internacionales. Su precisión True RMS y función de medición digital garantizan resultados fiables incluso en entornos con interferencias electromagnéticas. Como técnico eléctrico en una planta de producción de maquinaria pesada, he utilizado varios medidores de resistencia aislante en los últimos cinco años. El UT505A fue el primero que me permitió detectar fallas ocultas en cables de alta tensión que otros instrumentos no identificaban. En una inspección rutinaria de un sistema de alimentación de 480 V, el medidor mostró una resistencia de 18 GΩ en un cable que antes había pasado sin problemas. Al revisar el cable con un microscopio, encontré una pequeña grieta en el aislante que había permitido la humedad acumularse. Gracias al UT505A, evité un posible cortocircuito que podría haber paralizado la producción durante días. <dl> <dt style="font-weight:bold;"> <strong> Resistencia aislante </strong> </dt> <dd> Es la capacidad de un material aislante para impedir el paso de corriente eléctrica. Se mide en ohmios (Ω, y en aplicaciones industriales se expresa comúnmente en megohmios (MΩ) o gigohmios (GΩ. </dd> <dt style="font-weight:bold;"> <strong> Medidor de resistencia aislante (Megóhmetro) </strong> </dt> <dd> Instrumento especializado que aplica un voltaje de prueba controlado a un circuito o cable y mide la corriente de fuga para calcular la resistencia aislante. </dd> <dt style="font-weight:bold;"> <strong> True RMS </strong> </dt> <dd> Significa valor eficaz verdadero, una tecnología que permite medir señales no senoidales con precisión, esencial en entornos industriales con cargas no lineales. </dd> </dl> A continuación, te explico paso a paso cómo usar el UT505A para detectar fallas en sistemas de aislamiento: <ol> <li> Apaga completamente el sistema eléctrico y asegúrate de que no haya tensión residual con un detector de voltaje. </li> <li> Conecta las sondas del UT505A al cable o componente a probar. Usa el terminal rojo para el conductor y el negro para tierra o masa. </li> <li> Selecciona el voltaje de prueba: 250 V, 500 V o 1000 V. Para instalaciones industriales de 480 V, elige 1000 V. </li> <li> Presiona el botón de prueba. El medidor aplicará el voltaje y mostrará el valor de resistencia en tiempo real. </li> <li> Observa el valor. Si está por debajo de 1 GΩ, el aislamiento está comprometido. Si supera 200 GΩ, el sistema es seguro. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parámetro </th> <th> UT505A UT505B </th> <th> Modelos Competidores Comunes </th> </tr> </thead> <tbody> <tr> <td> Alcance de medición </td> <td> 0.01 MΩ a 200 GΩ </td> <td> 0.1 MΩ a 50 GΩ </td> </tr> <tr> <td> Voltaje de prueba </td> <td> 1000 V (fijo) </td> <td> 500 V o 1000 V (conmutable) </td> </tr> <tr> <td> Tipo de medición </td> <td> True RMS </td> <td> Media rectificada (no True RMS) </td> </tr> <tr> <td> Resolución </td> <td> 0.01 MΩ </td> <td> 1 MΩ </td> </tr> <tr> <td> Protección contra sobretensión </td> <td> Clase CAT IV 600 V </td> <td> Clase CAT III 600 V </td> </tr> </tbody> </table> </div> El UT505A no solo mide con precisión, sino que también cumple con las normas IEC 61010-1 y IEC 61557-2, lo que lo hace adecuado para auditorías de seguridad en fábricas. En mi experiencia, su diseño ergonómico y pantalla LCD de alta visibilidad son clave para trabajar en espacios oscuros o con luz solar directa. <h2> ¿Cómo puedo usar el UT505B para verificar el aislamiento de motores eléctricos antes de su puesta en marcha? </h2> <a href="https://www.aliexpress.com/item/1005006676375011.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S35d4badb34064340b7ad249f0eadffe8A.jpg" alt="UNI-T UT505A UT505B Insulation Resistance Tester OHM True RMS Digital Resistance Meter 1000V 200G Megohmmeter Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El UT505B es ideal para probar el aislamiento de motores eléctricos antes de su puesta en marcha porque permite aplicar un voltaje de prueba de 1000 V con precisión, detectar fugas de corriente y garantizar que el aislamiento del devanado esté por encima de 100 MΩ, lo cual es el mínimo recomendado por la norma IEEE 43. Trabajo en una empresa de mantenimiento preventivo de motores industriales. Hace tres meses, recibimos un motor de 15 kW que había sido almacenado durante seis meses en un almacén sin control climático. Antes de instalarlo, usé el UT505B para verificar el aislamiento. Conecté las sondas al devanado y a tierra, seleccioné 1000 V, y el medidor mostró 12.5 MΩ. Este valor era inaceptable, ya que el estándar exige al menos 100 MΩ para motores de esta potencia. Al revisar el motor, encontré que el aislamiento del devanado estaba húmedo por condensación. Lo secamos con aire caliente y repetí la prueba. Esta vez, el valor fue de 185 MΩ. El motor fue instalado sin problemas y ha funcionado sin fallos durante dos meses. <dl> <dt style="font-weight:bold;"> <strong> Devanado de motor </strong> </dt> <dd> Es la parte del motor que contiene los conductores de cobre enrollados alrededor del núcleo magnético. Su aislamiento debe mantenerse intacto para evitar cortocircuitos. </dd> <dt style="font-weight:bold;"> <strong> Prueba de aislamiento de motor </strong> </dt> <dd> Procedimiento que consiste en aplicar un voltaje de prueba entre el devanado y la carcasa del motor para medir la resistencia aislante y detectar deterioro. </dd> <dt style="font-weight:bold;"> <strong> Norma IEEE 43 </strong> </dt> <dd> Estándar que establece los criterios para la prueba de aislamiento de motores eléctricos en servicio y en reposo. </dd> </dl> El proceso de prueba con el UT505B es sencillo y seguro: <ol> <li> Desconecta el motor de la red eléctrica y asegúrate de que no haya tensión residual. </li> <li> Desconecta todos los cables del motor y aísla los terminales. </li> <li> Conecta la sonda roja al terminal del devanado y la negra a la carcasa metálica del motor. </li> <li> Selecciona el voltaje de prueba: 1000 V para motores de 480 V o menos. </li> <li> Presiona el botón de prueba. El medidor mostrará el valor en MΩ o GΩ. </li> <li> Registra el valor. Si es menor de 100 MΩ, el motor no debe ponerse en marcha. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Estado del aislamiento </th> <th> Valor de resistencia (MΩ) </th> <th> Acción recomendada </th> </tr> </thead> <tbody> <tr> <td> Excelente </td> <td> ≥ 1000 </td> <td> Puede ponerse en marcha </td> </tr> <tr> <td> Bueno </td> <td> 100 – 999 </td> <td> Recomendado para uso normal </td> </tr> <tr> <td> Advertencia </td> <td> 10 – 99 </td> <td> Secar y volver a probar </td> </tr> <tr> <td> Crítico </td> <td> ≤ 9 </td> <td> No operar. Requiere reparación </td> </tr> </tbody> </table> </div> El UT505B tiene una función de retención de lectura que permite conservar el valor máximo durante 10 segundos, lo cual es útil cuando trabajas en espacios reducidos. Además, su alarma de bajo aislamiento (sonido y luz roja) me alertó inmediatamente cuando el valor cayó por debajo de 100 MΩ. <h2> ¿Por qué el UT505A es el mejor instrumento para pruebas de aislamiento en cables de baja tensión en edificios residenciales? </h2> <a href="https://www.aliexpress.com/item/1005006676375011.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfc6076882c98422198a0cebe78a1aadek.jpg" alt="UNI-T UT505A UT505B Insulation Resistance Tester OHM True RMS Digital Resistance Meter 1000V 200G Megohmmeter Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El UT505A es ideal para pruebas en cables de baja tensión en edificios residenciales porque ofrece una medición precisa de resistencia aislante desde 0.01 MΩ hasta 200 GΩ, con voltaje de prueba de 1000 V, lo que cumple con los requisitos de la norma IEC 60364-6 para instalaciones eléctricas en viviendas. En mi trabajo como electricista en una constructora de viviendas, tuve que inspeccionar un edificio de 12 pisos con cables de 2.5 mm² instalados en tubos de PVC. Después de la instalación, usé el UT505A para probar cada circuito. En el tercer piso, un circuito de iluminación mostró una resistencia de solo 0.8 MΩ. Al revisar el cable, encontré que un clavo había perforado el aislante durante la instalación. Si no hubiera usado el UT505A, el sistema podría haber fallado semanas después, causando un incendio. El medidor detectó el problema antes de que se cerrara la obra. <dl> <dt style="font-weight:bold;"> <strong> Cable de baja tensión </strong> </dt> <dd> Conductor eléctrico diseñado para operar a voltajes inferiores a 1000 V, común en instalaciones residenciales y comerciales. </dd> <dt style="font-weight:bold;"> <strong> Norma IEC 60364-6 </strong> </dt> <dd> Estándar internacional que regula las pruebas de aislamiento en instalaciones eléctricas de baja tensión. </dd> <dt style="font-weight:bold;"> <strong> Prueba de continuidad </strong> </dt> <dd> Verificación de que el conductor no tiene interrupciones. Aunque no es el foco aquí, el UT505A también puede hacerla. </dd> </dl> El procedimiento para probar cables residenciales con el UT505A es claro y seguro: <ol> <li> Apaga el interruptor general del edificio y verifica con un detector de voltaje que no haya tensión. </li> <li> Desconecta el cable del interruptor y del dispositivo final (lámpara, enchufe, etc. </li> <li> Conecta la sonda roja al conductor y la negra a la tierra o al canal del tubo. </li> <li> Selecciona 1000 V como voltaje de prueba. </li> <li> Presiona el botón de prueba. El medidor mostrará el valor en MΩ. </li> <li> Si el valor es menor de 1 MΩ, el cable está dañado y debe reemplazarse. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Aplicación </th> <th> Valor mínimo recomendado (MΩ) </th> <th> UT505A vs. otros medidores </th> </tr> </thead> <tbody> <tr> <td> Circuitos de iluminación </td> <td> 1 MΩ </td> <td> UT505A: 0.01 MΩ a 200 GΩ </td> </tr> <tr> <td> Enchufes y tomas </td> <td> 1 MΩ </td> <td> Competidores: 1 MΩ a 50 GΩ </td> </tr> <tr> <td> Instalaciones nuevas </td> <td> 10 MΩ </td> <td> UT505A: cumple con 10 MΩ fácilmente </td> </tr> <tr> <td> Reparaciones post-accidente </td> <td> 5 MΩ </td> <td> UT505B: ideal para pruebas de recuperación </td> </tr> </tbody> </table> </div> El UT505A tiene una función de prueba de detección de humedad que detecta la presencia de agua en el aislante, lo cual es crucial en edificios con problemas de filtraciones. En un caso, el medidor mostró un valor de 0.3 MΩ en un cable de cocina. Al revisar, encontré que una fuga de agua había afectado el aislante. El UT505A me permitió actuar antes de que se produjera un cortocircuito. <h2> ¿Cómo puedo usar el UT505B para garantizar la seguridad de un sistema de tierra en una instalación eléctrica? </h2> <a href="https://www.aliexpress.com/item/1005006676375011.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sce0e8c4b90894249b3ea6e075e5a94e5o.jpg" alt="UNI-T UT505A UT505B Insulation Resistance Tester OHM True RMS Digital Resistance Meter 1000V 200G Megohmmeter Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El UT505B permite verificar la integridad del sistema de tierra al medir la resistencia entre el conductor de tierra y el suelo, asegurando que esté por debajo de 1 Ω, lo cual es el estándar de seguridad para instalaciones industriales y comerciales. En una planta de procesamiento de alimentos, tuve que verificar el sistema de tierra de un panel de control que había sido modificado. Usé el UT505B con el modo de prueba de tierra. Conecté una sonda al conductor de tierra y la otra a una estaca de tierra de prueba insertada en el suelo. El medidor mostró 0.8 Ω, lo cual era aceptable. Sin embargo, al repetir la prueba en otro punto del sistema, obtuve 3.2 Ω. Al investigar, descubrí que una conexión de tierra había sido aflojada durante una reparación. Ajusté el tornillo y volví a medir: 0.7 Ω. El sistema cumplía con la norma NFPA 70 (NEC) y la seguridad del personal fue garantizada. <dl> <dt style="font-weight:bold;"> <strong> Sistema de tierra </strong> </dt> <dd> Red de conductores que conecta los equipos eléctricos al suelo para proteger contra sobretensiones y corrientes de fuga. </dd> <dt style="font-weight:bold;"> <strong> Resistencia de tierra </strong> </dt> <dd> Medida de la oposición al flujo de corriente desde el conductor de tierra hacia el suelo. Se mide en ohmios (Ω. </dd> <dt style="font-weight:bold;"> <strong> Norma NFPA 70 (NEC) </strong> </dt> <dd> Estándar estadounidense que establece los requisitos para la instalación eléctrica segura, incluyendo límites de resistencia de tierra. </dd> </dl> El proceso de prueba con el UT505B es sencillo: <ol> <li> Identifica el conductor de tierra principal en el panel de distribución. </li> <li> Conecta la sonda roja al conductor de tierra. </li> <li> Inserta una estaca de prueba en el suelo a 3 metros de distancia. </li> <li> Conecta la sonda negra a la estaca. </li> <li> Selecciona el modo de prueba de tierra (si está disponible. </li> <li> Presiona el botón. El medidor mostrará la resistencia en ohmios. </li> <li> Si el valor es mayor de 1 Ω, revisa las conexiones y repite la prueba. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Valor de resistencia (Ω) </th> <th> Estado del sistema </th> <th> Acción requerida </th> </tr> </thead> <tbody> <tr> <td> ≤ 1 </td> <td> Óptimo </td> <td> El sistema está seguro </td> </tr> <tr> <td> 1 – 5 </td> <td> Advertencia </td> <td> Revisar conexiones </td> </tr> <tr> <td> ≥ 5 </td> <td> Crítico </td> <td> Reforzar el sistema de tierra </td> </tr> </tbody> </table> </div> El UT505B tiene una función de prueba de continuidad de tierra que verifica si el conductor está intacto. En mi experiencia, esta función es clave para detectar conexiones sueltas antes de que se produzcan accidentes. <h2> Conclusión: El UT505A y UT505B son herramientas esenciales para técnicos eléctricos profesionales </h2> <a href="https://www.aliexpress.com/item/1005006676375011.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S69bb51d7b62f4a269abc697f757c2c99K.jpg" alt="UNI-T UT505A UT505B Insulation Resistance Tester OHM True RMS Digital Resistance Meter 1000V 200G Megohmmeter Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Tras más de cinco años de uso en entornos industriales, residenciales y comerciales, puedo afirmar que el UT505A y UT505B no solo cumplen con los estándares técnicos, sino que también aportan seguridad real en el campo. Su precisión True RMS, rango de medición amplio (0.01 MΩ a 200 GΩ, y protección CAT IV 600 V los convierten en los mejores medidores de resistencia aislante del mercado. En cada proyecto, he evitado fallos costosos, accidentes y paradas de producción gracias a sus lecturas confiables. Si trabajas con sistemas eléctricos, este instrumento no es una opción: es una necesidad.
