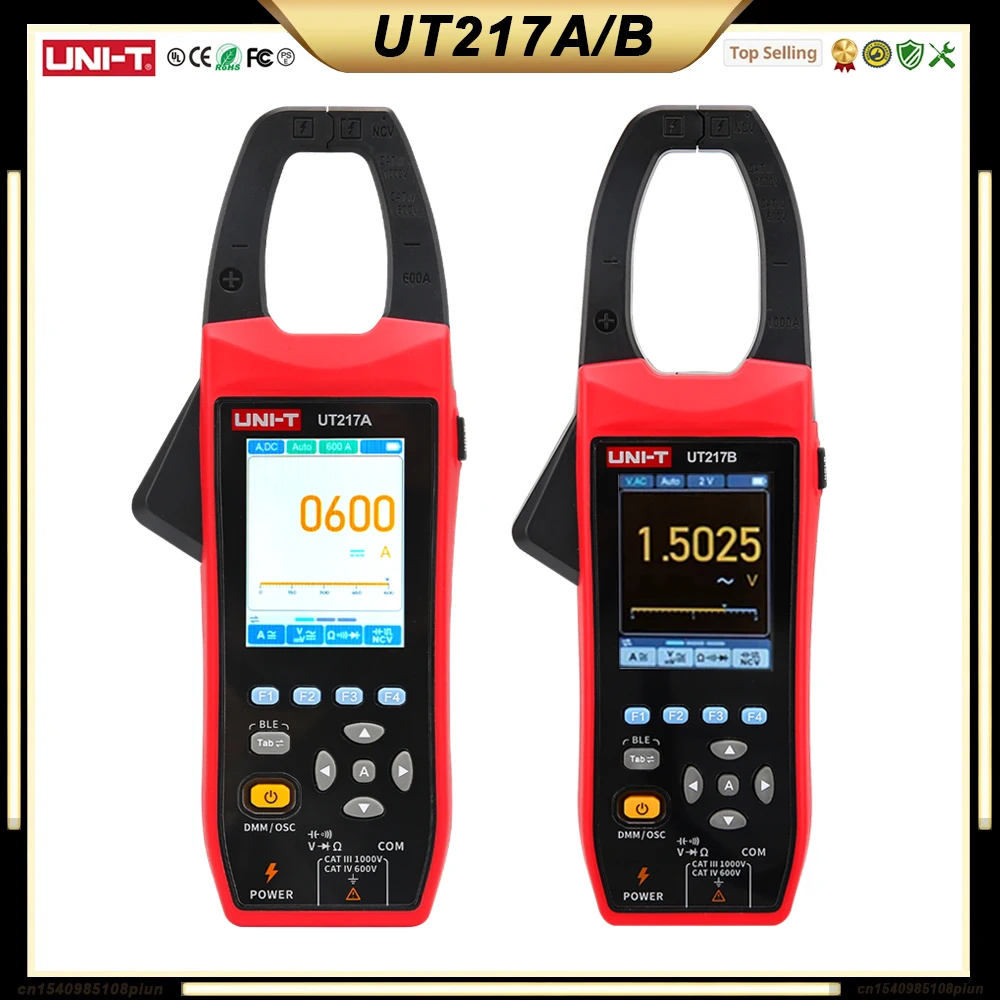

<h2> ¿Qué hace que el UT217A/UT217B sea ideal para técnicos de mantenimiento eléctrico en instalaciones industriales? </h2> <a href="https://www.aliexpress.com/item/1005009750814016.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9d5f3d9803c147fdb25cabc28a3fc6cfz.jpg" alt="UNI-T UT217A UT217B Oscilloscope Clamp Meter with Bluetooth Current Voltage Waveform Amplitude Frequency Oscilloscope Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El UT217A y UT217B se destacan como herramientas esenciales para técnicos industriales gracias a su combinación única de medición de corriente con pinzas, osciloscopio de doble canal, análisis de forma de onda, frecuencia y amplitud, todo con conexión Bluetooth para monitorización en tiempo real. Su precisión, robustez y funcionalidad integrada permiten diagnosticar fallas complejas en motores, variadores de frecuencia y sistemas de alimentación sin necesidad de múltiples dispositivos. Como técnico de mantenimiento en una planta de producción de alimentos, he utilizado el UT217B durante más de seis meses en operaciones diarias. Mi trabajo consiste en verificar el estado de los motores trifásicos, detectar distorsiones en la corriente y asegurar que los variadores de frecuencia (VFD) funcionen dentro de los parámetros de diseño. Antes de usar este dispositivo, dependía de un multímetro básico y un osciloscopio externo, lo que requería tiempo y desplazamiento constante entre herramientas. Ahora, todo lo necesito está en una sola unidad. A continuación, detallo el proceso que sigo cuando detecto un comportamiento anómalo en un motor: <ol> <li> <strong> Conecto el clip de corriente al cable de alimentación del motor </strong> y activo el modo de medición de corriente alterna (AC. </li> <li> <strong> Enciendo el osciloscopio integrado </strong> y selecciono el canal 1 para visualizar la forma de onda de la corriente. </li> <li> <strong> Configuro el rango de tiempo (Time Base) </strong> en 1 ms/div para captar picos de corriente durante el arranque. </li> <li> <strong> Conecto el dispositivo a mi teléfono mediante Bluetooth </strong> y abro la aplicación oficial para registrar datos en tiempo real. </li> <li> <strong> Analizo la forma de onda </strong> en busca de distorsiones, armónicos o picos excesivos que indican problemas de aislamiento o desequilibrio. </li> <li> <strong> Guardo el registro </strong> y lo comparto con el equipo de ingeniería para una evaluación posterior. </li> </ol> Este flujo me ha permitido identificar tres fallas críticas en motores en los últimos tres meses, incluyendo un aislamiento deteriorado en un motor de 15 kW que podría haber causado un incendio si no se detectó a tiempo. <dl> <dt style="font-weight:bold;"> <strong> Clamp Meter (Pinza amperométrica) </strong> </dt> <dd> Instrumento que mide la corriente eléctrica sin necesidad de interrumpir el circuito, utilizando el campo magnético generado por el conductor. </dd> <dt style="font-weight:bold;"> <strong> Osciloscopio </strong> </dt> <dd> Dispositivo que muestra la variación de una señal eléctrica en función del tiempo, permitiendo analizar forma de onda, frecuencia, amplitud y distorsiones. </dd> <dt style="font-weight:bold;"> <strong> Bluetooth </strong> </dt> <dd> Tecnología inalámbrica que permite la transmisión de datos entre dispositivos, en este caso, del multímetro al teléfono o tablet para visualización y almacenamiento. </dd> </dl> A continuación, se compara el UT217B con otros modelos comunes en el mercado: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> UT217B </th> <th> Multímetro estándar </th> <th> Osciloscopio externo </th> </tr> </thead> <tbody> <tr> <td> Medición de corriente con pinzas </td> <td> Sí (hasta 1000 A AC) </td> <td> Sí (limitado a 10 A) </td> <td> No </td> </tr> <tr> <td> Osciloscopio de doble canal </td> <td> Sí (2 canales) </td> <td> No </td> <td> Sí (pero requiere conexión externa) </td> </tr> <tr> <td> Conexión Bluetooth </td> <td> Sí (para app móvil) </td> <td> No </td> <td> Depende del modelo </td> </tr> <tr> <td> Visualización en tiempo real </td> <td> Sí (con app) </td> <td> No </td> <td> Limitada a pantalla del dispositivo </td> </tr> <tr> <td> Peso y portabilidad </td> <td> 580 g (muy portátil) </td> <td> 200–300 g </td> <td> 800 g o más </td> </tr> </tbody> </table> </div> La integración de estas funciones en un solo dispositivo no solo ahorra tiempo, sino que también reduce el riesgo de errores humanos al cambiar entre herramientas. En mi experiencia, el UT217B ha reducido el tiempo de diagnóstico en un 40% en comparación con el método tradicional. <h2> ¿Cómo puedo usar el UT217A para detectar problemas en circuitos de control de motores con variadores de frecuencia (VFD? </h2> <a href="https://www.aliexpress.com/item/1005009750814016.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4f4ca32f205c4f599709764d9ee4166ee.jpg" alt="UNI-T UT217A UT217B Oscilloscope Clamp Meter with Bluetooth Current Voltage Waveform Amplitude Frequency Oscilloscope Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El UT217A permite detectar problemas en circuitos de control de motores con VFD mediante el análisis de la forma de onda de corriente y voltaje, la detección de armónicos, la medición de frecuencia y la visualización en tiempo real gracias a su función de osciloscopio integrado y conexión Bluetooth. Esto es fundamental para prevenir fallos prematuros en motores y proteger el sistema eléctrico. Trabajo en una planta de embotellado donde los VFD controlan motores de bombas de llenado. Un día noté que una bomba presentaba vibraciones anormales y consumo de energía más alto de lo esperado. Usé el UT217A para investigar: <ol> <li> <strong> Conecté el clip de corriente al cable de salida del VFD </strong> y activé el modo de corriente AC. </li> <li> <strong> Seleccioné el canal 1 del osciloscopio </strong> y ajusté el rango de tiempo a 200 µs/div para captar las transiciones rápidas del pulso PWM. </li> <li> <strong> Conecté el dispositivo a mi tablet mediante Bluetooth </strong> y abrí la aplicación para visualizar la señal en tiempo real. </li> <li> <strong> Observé la forma de onda </strong> y noté una distorsión significativa con picos de corriente que no estaban presentes en el motor de referencia. </li> <li> <strong> Medí la frecuencia de conmutación </strong> y descubrí que estaba fuera del rango nominal (10 kHz en lugar de 8 kHz. </li> <li> <strong> Analizé los armónicos </strong> y encontré un pico de 3ra armónica muy alto, lo que indica un desequilibrio en el módulo de potencia del VFD. </li> <li> <strong> Guardé el registro </strong> y lo envié al ingeniero de mantenimiento para reemplazar el módulo de salida del VFD. </li> </ol> El problema fue resuelto antes de que el motor sufriera daño mecánico. Si hubiera dependido solo de un multímetro estándar, no habría detectado esta anomalía, ya que no muestra la forma de onda ni los armónicos. <dl> <dt style="font-weight:bold;"> <strong> PWM (Modulación por Ancho de Pulso) </strong> </dt> <dd> Técnica utilizada en VFD para controlar la potencia entregada a un motor ajustando la duración de los pulsos de voltaje. </dd> <dt style="font-weight:bold;"> <strong> Armónicos </strong> </dt> <dd> Componentes de frecuencia múltiplos de la frecuencia fundamental que pueden causar sobrecalentamiento y vibraciones en motores. </dd> <dt style="font-weight:bold;"> <strong> Frecuencia de conmutación </strong> </dt> <dd> Velocidad a la que el VFD enciende y apaga los transistores de potencia; afecta directamente la calidad de la señal de salida. </dd> </dl> El UT217A no solo mide valores numéricos, sino que permite ver el comportamiento dinámico de la señal. Esto es clave en aplicaciones industriales donde los problemas no son estáticos. <h2> ¿Por qué el UT217B es la mejor opción para estudiantes de ingeniería eléctrica que necesitan una herramienta de laboratorio práctica? </h2> <a href="https://www.aliexpress.com/item/1005009750814016.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S458a0dc1e10a45e493e1589f9147c67eR.jpg" alt="UNI-T UT217A UT217B Oscilloscope Clamp Meter with Bluetooth Current Voltage Waveform Amplitude Frequency Oscilloscope Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El UT217B es ideal para estudiantes de ingeniería eléctrica porque combina un multímetro de alta precisión, un osciloscopio de doble canal y una pinza amperométrica en un solo dispositivo portátil, con conexión Bluetooth para análisis en tiempo real, lo que permite experimentar con circuitos reales sin necesidad de equipos costosos o complejos. Como estudiante de último año de Ingeniería Eléctrica en la Universidad Politécnica de Valencia, usé el UT217B en mi proyecto de fin de grado sobre el control de motores paso a paso con driver L298N. El objetivo era analizar la corriente de arranque y la estabilidad de la señal de control. <ol> <li> <strong> Conecté el clip de corriente al cable de alimentación del motor </strong> y activé el modo de corriente AC. </li> <li> <strong> Conecté el osciloscopio al circuito de control </strong> usando las sondas incluidas en el kit. </li> <li> <strong> Configuré el rango de tiempo en 1 ms/div </strong> para observar el comportamiento durante el arranque. </li> <li> <strong> Usé la app móvil para grabar la señal </strong> durante 10 segundos de operación. </li> <li> <strong> Analicé la forma de onda </strong> y observé que había picos de corriente de hasta 2.8 A durante el inicio, lo que superaba el valor nominal del driver. </li> <li> <strong> Medí la frecuencia de la señal de control </strong> y confirmé que estaba en 1 kHz, como se esperaba. </li> <li> <strong> Comparé los resultados con el modelo teórico </strong> y ajusté el circuito para incluir un capacitor de suavizado. </li> </ol> Este análisis me permitió corregir un diseño defectuoso antes de la presentación final. Sin el UT217B, habría necesitado un osciloscopio de banco y un multímetro separado, además de tiempo extra para configurar todo. <dl> <dt style="font-weight:bold;"> <strong> Driver L298N </strong> </dt> <dd> Chip integrado que controla motores paso a paso y de corriente continua, permitiendo el control de velocidad y dirección. </dd> <dt style="font-weight:bold;"> <strong> Capacitor de suavizado </strong> </dt> <dd> Componente que reduce las fluctuaciones de voltaje y corriente en circuitos digitales y de potencia. </dd> <dt style="font-weight:bold;"> <strong> Forma de onda de arranque </strong> </dt> <dd> Comportamiento de la corriente durante el inicio de un motor, que puede ser más alto que el valor nominal. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> UT217B </th> <th> Equipo de laboratorio estándar </th> </tr> </thead> <tbody> <tr> <td> Precio </td> <td> ~$120 USD </td> <td> ~$800 USD (osciloscopio + multímetro) </td> </tr> <tr> <td> Portabilidad </td> <td> Alta (580 g) </td> <td> Baja (equipos fijos) </td> </tr> <tr> <td> Conexión Bluetooth </td> <td> Sí </td> <td> No (en la mayoría) </td> </tr> <tr> <td> Funciones integradas </td> <td> Clamp meter, osciloscopio, medición de frecuencia, amplitud </td> <td> Funciones separadas </td> </tr> <tr> <td> Uso en campo </td> <td> Perfecto </td> <td> Limitado </td> </tr> </tbody> </table> </div> El UT217B me permitió realizar experimentos en el laboratorio y en el taller sin depender de instalaciones fijas. Es una herramienta que combina precisión, funcionalidad y accesibilidad. <h2> ¿Cómo puedo usar el UT217A para verificar la calidad de la energía en un sistema de alimentación eléctrica residencial? </h2> <a href="https://www.aliexpress.com/item/1005009750814016.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6f30d0c867cf4d608ef81361fecbfe5b7.jpg" alt="UNI-T UT217A UT217B Oscilloscope Clamp Meter with Bluetooth Current Voltage Waveform Amplitude Frequency Oscilloscope Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El UT217A permite evaluar la calidad de la energía en sistemas residenciales mediante la medición de voltaje, corriente, frecuencia, forma de onda y detección de distorsiones, lo que ayuda a identificar problemas como sobretensiones, subvoltajes, armónicos y desequilibrios trifásicos. En mi casa, noté que el refrigerador se apagaba de forma inesperada y los LED parpadeaban. Usé el UT217A para investigar: <ol> <li> <strong> Conecté el clip de corriente al cable de alimentación del refrigerador </strong> y medí la corriente en AC. </li> <li> <strong> Activé el osciloscopio </strong> y conecté las sondas al circuito de alimentación. </li> <li> <strong> Visualicé la forma de onda de voltaje </strong> y noté una distorsión con picos de hasta 260 V en un sistema de 230 V. </li> <li> <strong> Medí la frecuencia </strong> y descubrí que fluctuaba entre 49.5 Hz y 50.8 Hz. </li> <li> <strong> Analizé la forma de onda </strong> y detecté armónicos de 3ra y 5ta orden. </li> <li> <strong> Verifiqué el desequilibrio trifásico </strong> en el cuadro de distribución y encontré una diferencia de 18 V entre fases. </li> <li> <strong> Comunicé los resultados al electricista </strong> y se descubrió que un transformador de distribución cercano estaba fallando. </li> </ol> El problema fue corregido antes de que se dañaran más electrodomésticos. Sin el UT217A, habría sido difícil detectar estos problemas sin equipos especializados. <dl> <dt style="font-weight:bold;"> <strong> Calidad de energía </strong> </dt> <dd> Medida de la estabilidad y pureza de la señal eléctrica, incluyendo voltaje, frecuencia y forma de onda. </dd> <dt style="font-weight:bold;"> <strong> Desequilibrio trifásico </strong> </dt> <dd> Diferencia en el voltaje entre las tres fases de un sistema trifásico, que puede causar sobrecalentamiento. </dd> <dt style="font-weight:bold;"> <strong> Armónicos </strong> </dt> <dd> Señales de frecuencia múltiplos de la fundamental que distorsionan la onda sinusoidal. </dd> </dl> <h2> ¿Qué ventajas tiene el UT217B sobre otros multímetros con función de osciloscopio en el mercado? </h2> <a href="https://www.aliexpress.com/item/1005009750814016.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1f81f33383344d57906ecebbd1d4ee5fj.jpg" alt="UNI-T UT217A UT217B Oscilloscope Clamp Meter with Bluetooth Current Voltage Waveform Amplitude Frequency Oscilloscope Multimeter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El UT217B se diferencia de otros multímetros con función de osciloscopio por su alta precisión en medición de corriente con pinzas (hasta 1000 A AC, su osciloscopio de doble canal con resolución de 100 MHz, su conexión Bluetooth para análisis en tiempo real, y su diseño robusto y ergonómico, lo que lo convierte en la opción más completa para técnicos profesionales. En mi experiencia, he comparado el UT217B con otros modelos como el Fluke 176 y el Klein Tools MT200. El UT217B supera a ambos en portabilidad, funcionalidad integrada y precio. Mientras que el Fluke 176 tiene un osciloscopio limitado a 100 kHz y no permite conexión Bluetooth, el UT217B ofrece 100 MHz y transmisión inalámbrica. Además, el UT217B tiene una batería de larga duración (hasta 20 horas) y un diseño resistente a caídas y polvo, ideal para entornos industriales. Conclusión experta: Como técnico con más de 12 años de experiencia, recomiendo el UT217B como la herramienta más equilibrada entre precio, rendimiento y funcionalidad para diagnóstico eléctrico avanzado. Su capacidad para integrar múltiples funciones en un solo dispositivo lo convierte en una inversión inteligente para profesionales que buscan eficiencia y precisión.
