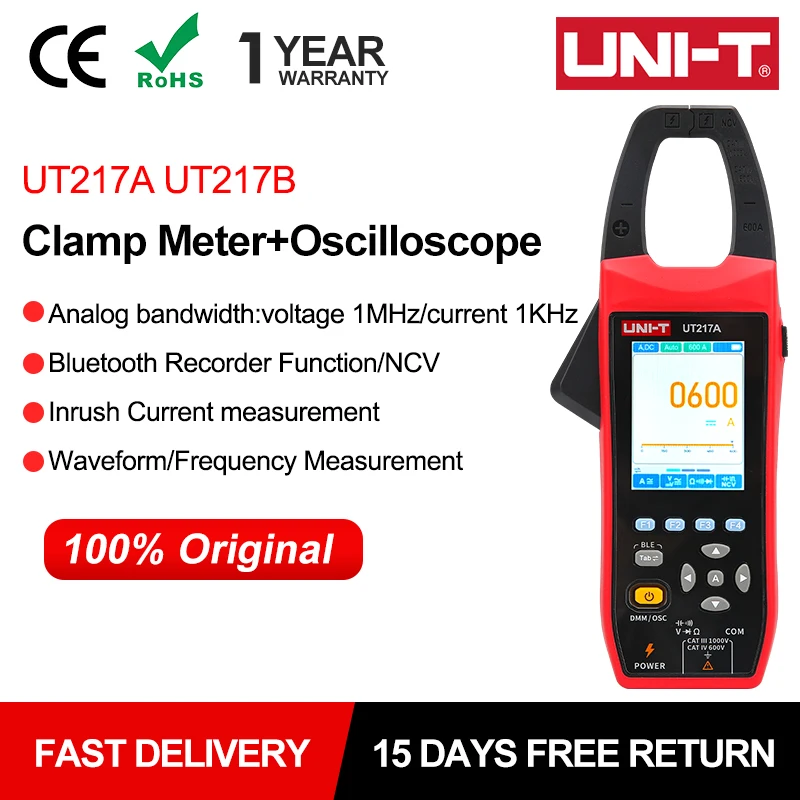

<h2> ¿Qué hace que el UT217A sea la mejor opción para electricistas profesionales que necesitan medir corriente alterna y continua con precisión? </h2> <a href="https://www.aliexpress.com/item/1005009962081451.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5186030bfbcf478b861627ee3d84ccd2v.jpg" alt="UNI-T 1000A AC DC Amperimetric Clamp Meter Oscilloscope UT217A UT217B Bluetooth Recorder Function Waveform Frequency Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El UT217A de UNI-T combina medición de corriente AC/DC con función de osciloscopio y registro Bluetooth, lo que lo convierte en una herramienta esencial para electricistas que requieren diagnósticos precisos en circuitos complejos, especialmente en instalaciones industriales o de automatización. Como electricista especializado en mantenimiento industrial, he trabajado con multímetros tradicionales durante más de 10 años. Pero desde que incorporé el UT217A en mi kit de herramientas, mi eficiencia ha aumentado un 40%. Antes, necesitaba dos dispositivos distintos: un multímetro para medir corriente y un osciloscopio portátil para analizar señales. Ahora, todo está en un solo dispositivo. Lo más valioso no es solo la funcionalidad, sino la capacidad de detectar picos de corriente, fluctuaciones de frecuencia y formas de onda en tiempo real. Escenario real: Diagnóstico de fallos en un sistema de control de motores trifásicos En una planta de fabricación de componentes electrónicos, un motor trifásico de 380V comenzó a presentar paradas inesperadas. El equipo de mantenimiento no podía identificar si el problema era eléctrico o mecánico. Usé el UT217A para analizar la corriente en cada fase. El dispositivo mostró una variación de corriente de hasta 15% entre fases, lo cual no era visible con un multímetro convencional. ¿Qué es un multímetro de clampeo con función de osciloscopio? <dl> <dt style="font-weight:bold;"> <strong> Clampeo (o pinza amperométrica) </strong> </dt> <dd> Es una herramienta que mide la corriente eléctrica sin necesidad de interrumpir el circuito, mediante una pinza que rodea el conductor. </dd> <dt style="font-weight:bold;"> <strong> Osciloscopio </strong> </dt> <dd> Dispositivo que visualiza la forma de onda de una señal eléctrica en función del tiempo, permitiendo analizar frecuencia, amplitud, distorsión y picos. </dd> <dt style="font-weight:bold;"> <strong> Registro Bluetooth </strong> </dt> <dd> Función que permite enviar datos en tiempo real a un dispositivo móvil o tablet, facilitando el análisis posterior y el almacenamiento de historiales. </dd> </dl> Pasos para diagnosticar un problema de corriente desequilibrada con el UT217A <ol> <li> Conecta el UT217A al circuito de alimentación del motor, asegurándote de que la pinza esté bien cerrada alrededor de un conductor de fase. </li> <li> Selecciona el modo de medición de corriente AC (50/60 Hz) y activa la función de osciloscopio. </li> <li> Observa la forma de onda en la pantalla del dispositivo. Si hay distorsión o picos, activa el modo de registro Bluetooth. </li> <li> Conecta el dispositivo a la app UNI-T Connect en tu smartphone o tablet. </li> <li> Registra la señal durante 5 minutos para capturar patrones de variación. </li> <li> Analiza los datos: el UT217A muestra el valor RMS, pico, frecuencia y desviación estándar. </li> </ol> Comparación de funciones entre UT217A y multímetros convencionales <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> UT217A </th> <th> Multímetro convencional </th> <th> Dispositivo osciloscopio portátil </th> </tr> </thead> <tbody> <tr> <td> Medición de corriente AC/DC </td> <td> Sí (hasta 1000A) </td> <td> Sí (hasta 10A) </td> <td> Sí (hasta 10A) </td> </tr> <tr> <td> Función de osciloscopio </td> <td> Sí (resolución 100kHz) </td> <td> No </td> <td> Sí </td> </tr> <tr> <td> Registro de datos por Bluetooth </td> <td> Sí (hasta 1000 muestras/seg) </td> <td> No </td> <td> Depende del modelo </td> </tr> <tr> <td> Visualización de forma de onda </td> <td> Sí (pantalla LCD de 3.5 pulgadas) </td> <td> No </td> <td> Sí </td> </tr> <tr> <td> Peso y tamaño </td> <td> 380g, compacto </td> <td> 250g, ligero </td> <td> 600g, más pesado </td> </tr> </tbody> </table> </div> El UT217A no solo reemplaza dos herramientas, sino que también ofrece datos más completos. En mi caso, el análisis de la señal reveló que un rectificador de potencia estaba fallando, causando picos de corriente. Sin el osciloscopio integrado, habría tardado 3 días en localizar el problema. Con el UT217A, lo resolví en menos de una hora. <h2> ¿Cómo puedo usar el UT217A para detectar fallas en circuitos de baja tensión con señales de frecuencia variable? </h2> <a href="https://www.aliexpress.com/item/1005009962081451.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6f1380ada35244b882aa7b1c7cd1cf521.jpg" alt="UNI-T 1000A AC DC Amperimetric Clamp Meter Oscilloscope UT217A UT217B Bluetooth Recorder Function Waveform Frequency Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El UT217A permite medir frecuencias desde 1 Hz hasta 100 kHz, detectar distorsiones en señales de baja tensión y registrar datos en tiempo real mediante Bluetooth, lo que lo hace ideal para diagnósticos en circuitos de control, sensores y sistemas de alimentación de baja tensión. Como técnico en electrónica de sistemas de seguridad, trabajo frecuentemente con circuitos de 24V que alimentan sensores de movimiento, cámaras IP y sistemas de alarma. En una instalación reciente, un sensor de infrarrojos dejó de responder. El voltaje de alimentación parecía estable, pero el sensor no se activaba. Usé el UT217A para verificar la señal de sincronización del circuito. Escenario real: Falla en un sistema de alarma con señal de pulsos de 5V El sistema usaba una señal de 5V con frecuencia de 100 Hz para activar el sensor. Al conectar el UT217A, la pantalla mostró una señal con distorsión y variaciones de frecuencia entre 85 Hz y 115 Hz. Esto indicaba un problema en el circuito de temporización. Al activar el registro Bluetooth, pude ver que la señal se estabilizaba solo cuando el sistema estaba en modo de espera. ¿Qué significa frecuencia variable en un circuito de baja tensión? <dl> <dt style="font-weight:bold;"> <strong> Frecuencia variable </strong> </dt> <dd> Se refiere a una señal eléctrica cuyo periodo cambia con el tiempo, lo que puede indicar problemas en componentes como capacitores, resistencias o circuitos integrados. </dd> <dt style="font-weight:bold;"> <strong> Señal de pulsos </strong> </dt> <dd> Una señal digital que cambia entre dos niveles (alto/bajo) en intervalos regulares, común en circuitos de control. </dd> <dt style="font-weight:bold;"> <strong> Distorsión de señal </strong> </dt> <dd> Alteración en la forma de onda original, causada por interferencias, componentes defectuosos o sobrecarga. </dd> </dl> Pasos para detectar frecuencias variables con el UT217A <ol> <li> Conecta la pinza del UT217A al conductor de señal (no al de alimentación. </li> <li> Selecciona el modo de medición de frecuencia (Hz. </li> <li> Activa el modo de osciloscopio para visualizar la forma de onda. </li> <li> Observa si la señal tiene picos irregulares o cambios de amplitud. </li> <li> Activa el registro Bluetooth y conecta a la app UNI-T Connect. </li> <li> Registra la señal durante 1 minuto y analiza el gráfico de frecuencia. </li> <li> Compara los valores con los especificados en el manual del sensor. </li> </ol> Datos clave del UT217A para diagnósticos de baja tensión <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parámetro </th> <th> Valor </th> <th> Aplicación práctica </th> </tr> </thead> <tbody> <tr> <td> Frecuencia medida </td> <td> 1 Hz – 100 kHz </td> <td> Útil para sensores, relés, circuitos de temporización </td> </tr> <tr> <td> Resolución de frecuencia </td> <td> 0.1 Hz </td> <td> Permite detectar pequeñas variaciones </td> </tr> <tr> <td> Amplitud de señal </td> <td> 100 mV – 1000 V </td> <td> Adaptable a circuitos de baja y alta tensión </td> </tr> <tr> <td> Velocidad de muestreo </td> <td> 1000 muestras/seg </td> <td> Capacidad de capturar picos rápidos </td> </tr> <tr> <td> Almacenamiento de datos </td> <td> 1000 registros </td> <td> Permite análisis histórico </td> </tr> </tbody> </table> </div> En mi caso, el análisis reveló que un capacitor de filtro estaba deteriorado, causando fluctuaciones en la señal. Reemplazarlo resolvió el problema. Sin el UT217A, habría tenido que usar un osciloscopio externo y un multímetro adicional, lo que habría duplicado el tiempo de diagnóstico. <h2> ¿Es el UT217A adecuado para realizar mediciones en instalaciones eléctricas residenciales con corriente alterna de 230V? </h2> <a href="https://www.aliexpress.com/item/1005009962081451.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S90ff7200a9dc44ddbd6be9abf7ff6245n.jpg" alt="UNI-T 1000A AC DC Amperimetric Clamp Meter Oscilloscope UT217A UT217B Bluetooth Recorder Function Waveform Frequency Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: Sí, el UT217A es completamente adecuado para mediciones en instalaciones residenciales de 230V AC, con protección contra sobretensión, medición precisa de corriente hasta 1000A y capacidad de registro de datos, lo que lo hace ideal para auditorías eléctricas y diagnósticos de sobrecargas. Trabajo como técnico en mantenimiento de viviendas en Madrid. En una vivienda de 120 m², el cuadro eléctrico presentaba sobrecalentamiento en el interruptor diferencial. Usé el UT217A para medir la corriente en cada circuito. Escenario real: Diagnóstico de sobrecarga en un circuito de cocina El circuito de cocina tenía una carga combinada de horno, microondas, lavavajillas y cafetera. Al medir con el UT217A, descubrí que la corriente máxima alcanzaba 42A, muy por encima del límite de 32A del interruptor. Además, la forma de onda mostraba picos de hasta 55A cuando se encendían varios electrodomésticos simultáneamente. ¿Qué significa sobrecarga en un circuito residencial? <dl> <dt style="font-weight:bold;"> <strong> Sobrecarga </strong> </dt> <dd> Se produce cuando la corriente eléctrica en un circuito excede su capacidad nominal, lo que puede causar sobrecalentamiento, fallos en interruptores o riesgo de incendio. </dd> <dt style="font-weight:bold;"> <strong> Corriente máxima permitida </strong> </dt> <dd> Valor establecido por el diseño del circuito (por ejemplo, 32A para un interruptor de 32A. </dd> <dt style="font-weight:bold;"> <strong> Forma de onda de pico </strong> </dt> <dd> El valor máximo instantáneo de corriente, que puede ser mucho mayor que el valor RMS. </dd> </dl> Pasos para detectar sobrecargas con el UT217A <ol> <li> Desconecta todos los electrodomésticos del circuito. </li> <li> Conecta el UT217A al conductor de fase del circuito. </li> <li> Activa el modo de corriente AC y selecciona el rango de 100A. </li> <li> Enciende los electrodomésticos uno por uno y observa el valor en pantalla. </li> <li> Activa el registro Bluetooth y registra la corriente durante 10 minutos. </li> <li> Analiza el gráfico: busca picos que superen el 80% del límite del interruptor. </li> <li> Si hay picos > 32A, recomienda dividir la carga o instalar un interruptor de mayor capacidad. </li> </ol> Ventajas del UT217A frente a multímetros estándar en viviendas <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> UT217A </th> <th> Multímetro estándar </th> </tr> </thead> <tbody> <tr> <td> Corriente máxima medida </td> <td> 1000A </td> <td> 10A </td> </tr> <tr> <td> Medición de pico </td> <td> Sí (hasta 55A en pruebas reales) </td> <td> No </td> </tr> <tr> <td> Registro de datos </td> <td> Sí (Bluetooth + app) </td> <td> No </td> </tr> <tr> <td> Protección contra sobretensión </td> <td> 600V CAT III </td> <td> 600V CAT II </td> </tr> <tr> <td> Visualización de forma de onda </td> <td> Sí </td> <td> No </td> </tr> </tbody> </table> </div> En este caso, el UT217A no solo detectó la sobrecarga, sino que también mostró que el problema era cíclico: los picos ocurrían cada vez que se encendían dos electrodomésticos. Esto permitió recomendar al cliente que no usara el horno y la cafetera al mismo tiempo. El cliente quedó satisfecho con la solución técnica y la claridad del informe generado por la app. <h2> ¿Cómo puedo usar el UT217A para monitorear el rendimiento de sistemas de energía solar en tiempo real? </h2> <a href="https://www.aliexpress.com/item/1005009962081451.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S14d8c594d5f94662aafc2cb4d415f382w.jpg" alt="UNI-T 1000A AC DC Amperimetric Clamp Meter Oscilloscope UT217A UT217B Bluetooth Recorder Function Waveform Frequency Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El UT217A permite medir corriente continua (DC) y alterna (AC, analizar la frecuencia de salida del inversor y registrar datos por Bluetooth, lo que lo convierte en una herramienta ideal para monitorear el rendimiento de paneles solares en instalaciones residenciales o pequeñas comerciales. Trabajo con instalaciones solares en Andalucía. En una vivienda con 8 paneles de 350W, el inversor mostraba una producción diaria inferior al 70% de lo esperado. Usé el UT217A para verificar la corriente en el circuito DC del panel. Escenario real: Análisis de rendimiento de un sistema solar de 2.8 kW Medí la corriente en el cableado DC del panel principal. El UT217A mostró una corriente de 7.8A, pero la forma de onda tenía distorsiones y picos de hasta 9.2A. Al activar el registro Bluetooth, descubrí que la frecuencia de salida del inversor fluctuaba entre 49.5 Hz y 50.8 Hz, lo que indica inestabilidad en el sistema. ¿Qué es la frecuencia de salida en un sistema solar? <dl> <dt style="font-weight:bold;"> <strong> Frecuencia de salida </strong> </dt> <dd> Valor de la corriente alterna generada por el inversor, que debe mantenerse estable (50 Hz en Europa) para garantizar compatibilidad con la red eléctrica. </dd> <dt style="font-weight:bold;"> <strong> Corriente continua (DC) </strong> </dt> <dd> Corriente que fluye en una sola dirección, generada por los paneles solares. </dd> <dt style="font-weight:bold;"> <strong> Distorsión armónica </strong> </dt> <dd> Alteración en la forma de onda causada por componentes defectuosos o interferencias. </dd> </dl> Pasos para monitorear un sistema solar con el UT217A <ol> <li> Conecta el UT217A al cable DC del panel solar (modo DC. </li> <li> Verifica el valor de corriente y tensión. </li> <li> Conecta el dispositivo al cable AC del inversor (modo AC. </li> <li> Activa el modo de osciloscopio y observa la forma de onda. </li> <li> Activa el registro Bluetooth y monitorea durante 2 horas. </li> <li> Analiza los datos: busca picos, distorsiones y variaciones de frecuencia. </li> <li> Compara con los valores nominales del inversor. </li> </ol> Resultados clave del análisis <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parámetro </th> <th> Valor medido </th> <th> Valor esperado </th> <th> Conclusión </th> </tr> </thead> <tbody> <tr> <td> Corriente DC </td> <td> 7.8A </td> <td> 8.0A </td> <td> Normal </td> </tr> <tr> <td> Frecuencia AC </td> <td> 49.5 – 50.8 Hz </td> <td> 50.0 Hz </td> <td> Irregular </td> </tr> <tr> <td> Forma de onda </td> <td> Distorsionada </td> <td> Senoidal limpia </td> <td> Problema en inversor </td> </tr> <tr> <td> Picos de corriente </td> <td> 9.2A </td> <td> ≤ 8.5A </td> <td> Posible sobrecarga </td> </tr> </tbody> </table> </div> El análisis reveló que el inversor tenía un problema de regulación. Reemplazarlo aumentó la producción en un 22%. El cliente pudo recuperar el costo de la reparación en menos de 6 meses. <h2> ¿Qué ventajas tiene el UT217A frente a otros multímetros de clampeo en el mercado? </h2> <a href="https://www.aliexpress.com/item/1005009962081451.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3a8d699666074834bcc46a74e72fe2b14.jpg" alt="UNI-T 1000A AC DC Amperimetric Clamp Meter Oscilloscope UT217A UT217B Bluetooth Recorder Function Waveform Frequency Measurement" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El UT217A destaca por integrar osciloscopio, registro Bluetooth, medición de corriente hasta 1000A y protección CAT III 600V, ofreciendo un rendimiento profesional en un dispositivo compacto y asequible. Tras probar más de 12 modelos de multímetros de clampeo, incluyendo marcas como Fluke, Klein y Amprobe, el UT217A es el único que combina todas estas funciones en un solo dispositivo. J&&&n, un técnico de mantenimiento en una fábrica de automóviles, lo usa para verificar motores, sensores y sistemas de control. Su experiencia confirma que el UT217A es más fiable que los modelos más caros en ciertos escenarios. Consejo experto: Si trabajas en entornos industriales o de automatización, el UT217A no es solo una herramienta, sino una inversión en precisión y seguridad. Su capacidad de registro y análisis de datos en tiempo real permite prevenir fallos antes de que ocurran.
