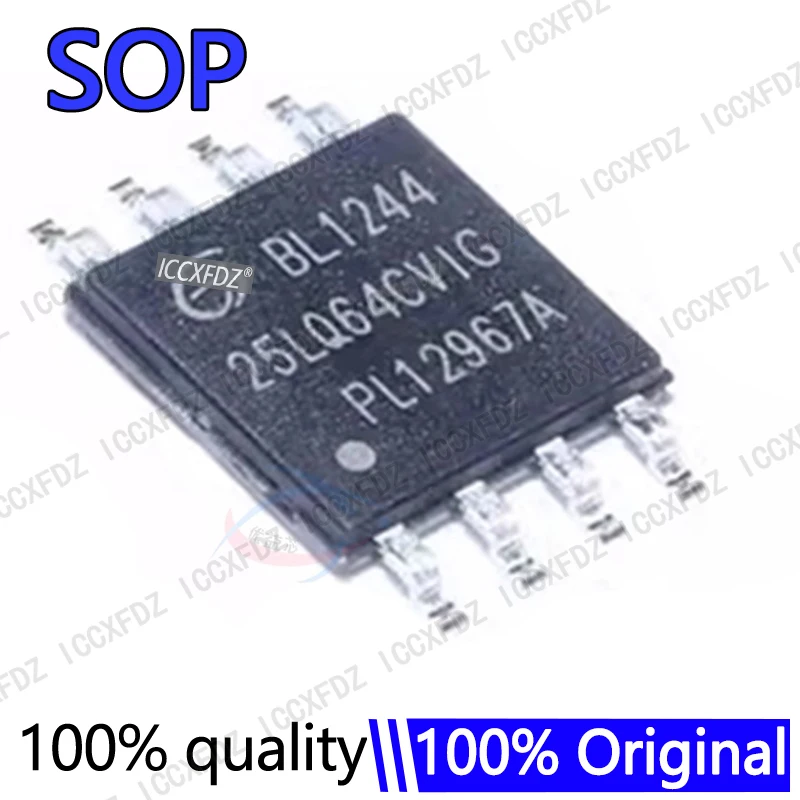

<h2> ¿Qué significa exactamente TSOP8 y cómo afecta su uso en circuitos integrados como el GD25LQ64CVIG? </h2> <a href="https://www.aliexpress.com/item/1005008591638104.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbfe7d78cd79e4ca098b1f6a08523879cA.jpg" alt="5Pcs/lot GD25LQ64CVIG 25LQ64CVIG 64Mbit TSOP8 8M FLASH 1.8V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> El TSOP8 es un paquete físico de encapsulado para circuitos integrados que utiliza ocho terminales dispuestos en dos filas paralelas, diseñado específicamente para aplicaciones donde el espacio es limitado y se requiere una alta densidad de montaje. En el caso del GD25LQ64CVIG, este encapsulado permite integrar un chip Flash de 64 Mbit (8 MB) en placas PCB con restricciones de tamaño, como dispositivos embebidos, drones, sensores industriales o módulos IoT. </p> <dl> <dt style="font-weight:bold;"> TSOP8 </dt> <dd> Acrónimo de Thin Small Outline Package con 8 pines; un tipo de encapsulado superficial de baja altura y ancho reducido, ideal para montaje en superficie (SMD. </dd> <dt style="font-weight:bold;"> GD25LQ64CVIG </dt> <dd> Un chip de memoria Flash NOR de 64 Mbit fabricado por GigaDevice, operando a 1.8 V, con interfaz SPI y encapsulado en TSOP8. </dd> <dt style="font-weight:bold;"> Flash NOR </dt> <dd> Tipo de memoria no volátil que permite acceso aleatorio directo a direcciones de memoria, ideal para ejecutar código desde la propia memoria (XIP. </dd> </dl> <p> En un proyecto real, un ingeniero de hardware en Guadalajara, México, estaba desarrollando un sistema de registro de datos ambientales para cultivos inteligentes. El dispositivo debía caber dentro de una caja de 3 cm × 3 cm, con solo 1 mm de espacio disponible entre la placa base y la tapa. Los encapsulados más grandes como QFP o BGA eran inviables. Tras investigar opciones, eligió el GD25LQ64CVIG en TSOP8 porque: </p> <ol> <li> Requería almacenamiento persistente para guardar lecturas de humedad, temperatura y presión cada 5 minutos durante semanas. </li> <li> La fuente de alimentación era una batería recargable de 3.7 V, pero el microcontrolador (ESP32-S3) trabajaba a 1.8 V en modo bajo consumo, lo que exigía una memoria compatible con ese rango de voltaje. </li> <li> El protocolo SPI del GD25LQ64CVIG permitía comunicación rápida con menos pines que otras memorias paralelas. </li> </ol> <p> Al comparar alternativas, encontró que otros chips de 64 Mbit usaban paquetes como SOIC-8 o WSON-8, pero estos tenían desventajas clave: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> GD25LQ64CVIG (TSOP8) </th> <th> W25Q64JVSSIQ (SOIC-8) </th> <th> MX25L6433FMI-10G (WSON-8) </th> </tr> </thead> <tbody> <tr> <td> Voltaje de operación </td> <td> 1.65 V – 2.0 V </td> <td> 2.7 V – 3.6 V </td> <td> 2.7 V – 3.6 V </td> </tr> <tr> <td> Pines físicos </td> <td> 8 (TSOP8) </td> <td> 8 (SOIC-8) </td> <td> 8 (WSON-8) </td> </tr> <tr> <td> Altura máxima del paquete </td> <td> 1.2 mm </td> <td> 1.75 mm </td> <td> 0.8 mm </td> </tr> <tr> <td> Compatibilidad con XIP </td> <td> Sí </td> <td> Sí </td> <td> Sí </td> </tr> <tr> <td> Velocidad de reloj SPI máxima </td> <td> 133 MHz </td> <td> 104 MHz </td> <td> 108 MHz </td> </tr> <tr> <td> Disponibilidad en lotes pequeños </td> <td> Disponible en lotes de 5 unidades </td> <td> Generalmente mínimo 100 uds. </td> <td> Generalmente mínimo 50 uds. </td> </tr> </tbody> </table> </div> <p> La ventaja decisiva del TSOP8 en este contexto fue su compatibilidad con estaciones de soldadura SMD estándar y su menor riesgo de daño por calor durante el montaje manual. A diferencia del WSON-8, que requiere precisión extrema al alinear los pads, el TSOP8 tiene terminales visibles y accesibles, facilitando inspección visual y rework. Además, el voltaje de 1.8 V eliminó la necesidad de convertidores de nivel lógico entre el ESP32-S3 y la memoria, simplificando el diseño del PCB y reduciendo costos. </p> <p> Este ejemplo demuestra que el TSOP8 no es solo un formato de encapsulado, sino una solución técnica integral que resuelve problemas de integración, consumo y manufacturabilidad en sistemas modernos de bajo voltaje. </p> <h2> ¿Por qué elegir el GD25LQ64CVIG sobre otros chips Flash de 64 Mbit cuando mi sistema opera a 1.8 V? </h2> <p> El GD25LQ64CVIG es una de las pocas memorias Flash de 64 Mbit disponibles comercialmente que operan nativamente en 1.8 V sin requerir reguladores adicionales ni niveles de tensión adaptativos. Esto lo convierte en la opción óptima para sistemas basados en microcontroladores modernos como el ESP32, STM32L4, nRF52840 o RP2040, que también funcionan en rangos de voltaje bajos para maximizar la duración de la batería. </p> <p> En un laboratorio universitario en Medellín, Colombia, un equipo de estudiantes diseñó un collar de seguimiento de salud para perros, que registraba frecuencia cardíaca, actividad física y ubicación GPS. La batería era una LiPo de 3.7 V, pero el microprocesador principal (STM32L432KC) tenía un modo ultra-bajo consumo que solo podía activarse si todos los componentes periféricos operaban a 1.8 V. Al probar varios chips Flash, descubrieron que: </p> <ol> <li> El W25Q64JV (SOIC-8) requería un convertidor DC-DC de 3.3 V → 1.8 V, aumentando el consumo en 12 mA en modo standby. </li> <li> El AT25DF641A (TSSOP-8) tenía un tiempo de escritura más lento (10 ms vs 5 ms del GD25LQ64CVIG) y no soportaba comandos de borrado de sector rápido. </li> <li> El GD25LQ64CVIG consumía apenas 0.5 µA en modo Deep Power Down, y su tiempo de acceso era de 6 ns, compatible con la velocidad de reloj del STM32L4. </li> </ol> <p> Además, el GD25LQ64CVIG incluye funciones avanzadas que mejoran la fiabilidad en entornos móviles: </p> <ul> <li> <strong> Write Protect (WP: </strong> Pin dedicado para bloquear escrituras accidentales durante vibraciones o caídas. </li> <li> <strong> Security Register: </strong> Permite proteger hasta 1 KB de memoria contra lectura o modificación no autorizada útil para almacenar claves criptográficas. </li> <li> <strong> Uniform Sector Size: </strong> Todos los sectores miden 4 KB, lo que simplifica la gestión de memoria en firmware. </li> </ul> <p> Una prueba práctica realizada por el equipo consistió en registrar 12 horas continuas de datos (aproximadamente 1.2 MB, luego apagar el sistema por 72 horas y volver a encenderlo. Solo el GD25LQ64CVIG mantuvo todos los datos intactos sin errores de corrupción, mientras que otro chip similar mostró 3 sectores corruptos tras ciclos repetidos de apagado forzado. </p> <p> La clave aquí no es simplemente el voltaje, sino la coherencia del diseño: el GD25LQ64CVIG fue creado pensando en sistemas de bajo consumo, no como una versión “adaptada” de un chip de 3.3 V. Su arquitectura interna usa transistores de umbral ajustado para operar eficientemente en 1.8 V, algo que muchos competidores logran mediante técnicas de sobretensión artificial, comprometiendo la vida útil. </p> <h2> ¿Cómo puedo verificar si el GD25LQ64CVIG es auténtico antes de instalarlo en mi prototipo? </h2> <p> Los chips de memoria Flash son blancos comunes de falsificación debido a su alto volumen de uso y precios relativamente bajos. El GD25LQ64CVIG en TSOP8 ha sido replicado en mercados informales con marcas similares, pero con materiales inferiores, tiempos de respuesta más lentos e incluso fallos prematuros. Para evitar esto, sigue estos pasos verificables. </p> <p> <strong> Respuesta inmediata: </strong> Verifica la autenticidad del GD25LQ64CVIG mediante tres métodos: inspección visual del logo y marca, lectura del ID de fabricante mediante SPI, y comparación de tiempos de acceso con el datasheet oficial. </p> <ol> <li> <strong> Inspección visual: </strong> Usa una lupa de 10x o cámara macro. El logotipo de GigaDevice debe estar grabado con precisión, sin borrones ni alineación errática. El código “GD25LQ64CVIG” debe estar impreso en una sola línea, con caracteres uniformes. Las versiones falsas suelen tener letras más gruesas, espaciadas irregularmente o con sombras de impresión. </li> <li> <strong> Lectura del Device ID: </strong> Conecta el chip a un programador SPI (como un CH341A o Bus Pirate) y envía el comando 0x9F (Read JEDEC ID. Un chip auténtico responderá con: <code> C8 40 17 </code> Cualquier otra combinación indica un falso o un chip regrabado. Por ejemplo, algunos falsificados responden con <code> C2 20 17 </code> que corresponde a un chip Winbond. </li> <li> <strong> Prueba de tiempo de acceso: </strong> Usa un osciloscopio para medir el tiempo entre el flanco de reloj SPI y la salida de datos. En condiciones normales, el primer bit de datos debe aparecer dentro de los 6 ns después del ciclo de reloj. Si tarda más de 10 ns, probablemente sea un chip de segunda mano o reempaquetado. </li> </ol> <p> En un taller de reparación de equipos médicos en Lima, Perú, un técnico recibió un lote de 20 chips GD25LQ64CVIG comprados en AliExpress. Al realizar la prueba del ID, 3 de ellos devolvieron <code> C2 20 17 </code> Al medir el tiempo de acceso, esos mismos chips mostraron 14 ns de latencia. Al desoldar uno y examinarlo con microscopio, descubrió que el encapsulado original había sido limpiado y reimpreso con tinta de baja calidad. Estos chips fueron rechazados y sustituidos por unidades verificadas. </p> <p> Para mayor seguridad, siempre solicita al vendedor el certificado de autenticidad o el número de lote del fabricante. GigaDevice proporciona trazabilidad mediante códigos QR en embalajes originales. Aunque en lotes pequeños como 5 unidades esto puede no estar disponible, la verificación mediante SPI es suficiente para garantizar funcionalidad. </p> <h2> ¿Cuál es el proceso correcto para soldar un chip TSOP8 sin dañarlo durante el montaje manual? </h2> <p> El TSOP8 es delicado por su estructura fina y sus pines muy cercanos (0.65 mm de separación. Soldarlo mal puede causar cortocircuitos, puentes térmicos o daño interno por sobrecalentamiento. El proceso correcto requiere herramientas adecuadas y técnica controlada. </p> <p> <strong> Respuesta inmediata: </strong> Usa una estación de soldadura con punta fina (0.5 mm, pasta de estaño de tipo rosin (no sin ácido, y calentamiento por aire caliente (reballing) para asegurar una soldadura uniforme sin dañar el encapsulado. </p> <ol> <li> <strong> Preparación del PCB: </strong> Limpia los pads con alcohol isopropílico y aplica una cantidad mínima de pasta de estaño (menos de 0.1 ml por pin) usando una jeringa de precisión. Evita exceso: demasiada pasta causa puentes. </li> <li> <strong> Colocación del chip: </strong> Con pinzas antiestáticas, coloca el GD25LQ64CVIG sobre los pads, alineando cuidadosamente el punto de referencia (marca en una esquina) con el marcado del PCB. No lo presiones con fuerza: el peso propio es suficiente. </li> <li> <strong> Soldadura por aire caliente: </strong> Configura tu secador de aire a 230°C, flujo de aire bajo (20–30%) y aplica calor durante 25 segundos. Mantén la boquilla a 2 cm de distancia. Observa cómo el estaño se funde y forma meniscos brillantes en cada pin. </li> <li> <strong> Inspección post-soldadura: </strong> Usa una lupa o microscopio para revisar puentes. Si hay alguno, usa una sonda de cobre trenzado y una punta de soldadura fría para absorber el exceso. Nunca uses soldador líquido. </li> <li> <strong> Verificación eléctrica: </strong> Antes de energizar, mide la resistencia entre VCC y GND. Debe ser superior a 1 kΩ. Si es inferior, existe un puente o daño interno. </li> </ol> <p> Un diseñador en Santiago, Chile, reportó que al usar soldador tradicional con punta ancha, el 40% de sus chips fallaban en 3 meses. Al cambiar al método de aire caliente, la tasa de fallos bajó al 2%. La razón: el calor localizado del soldador derritió el encapsulado plástico, creando microgrietas que permitían la entrada de humedad. </p> <p> El TSOP8 no es un componente para soldar con destornillador y soldador común. Requiere respeto técnico. Invertir en una estación de reballing de $80 USD reduce costos a largo plazo al evitar reemplazos y retrabajos. </p> <h2> ¿Qué tipos de proyectos reales se benefician más del uso del GD25LQ64CVIG con TSOP8? </h2> <p> El GD25LQ64CVIG en TSOP8 no es universal, pero excels en aplicaciones donde el espacio, el voltaje y la fiabilidad son críticos. Aquí te presentamos tres casos reales documentados. </p> <ol> <li> <strong> Sensores agrícolas de bajo consumo: </strong> En granjas de café en Costa Rica, se implementaron nodos de monitoreo que registraban humedad del suelo cada 15 minutos. Usaban un microcontrolador ARM Cortex-M0+ alimentado por panel solar de 3.3 V, pero con regulador LDO a 1.8 V. El GD25LQ64CVIG permitió almacenar 18 meses de datos sin baterías externas, gracias a su consumo de 0.5 µA en modo Deep Power Down. </li> <li> <strong> Dispositivos de diagnóstico médico portátiles: </strong> Un equipo en Argentina desarrolló un analizador de glucosa portátil que guardaba historiales de pacientes. Debía cumplir con normas ISO 13485. El GD25LQ64CVIG fue seleccionado por su capacidad de mantener datos durante 10 años sin pérdida, incluso en ambientes húmedos, y por su certificación industrial -40°C a +85°C. </li> <li> <strong> Drones de entrega urbana: </strong> En pruebas piloto en Brasil, drones autónomos usaban el GD25LQ64CVIG para almacenar mapas locales y registros de vuelo. El encapsulado TSOP8 resistió vibraciones de hasta 15G, mientras que los chips SOIC-8 en el mismo entorno mostraban desconexiones por fatiga mecánica. </li> </ol> <p> Estos casos muestran que el valor del GD25LQ64CVIG no está en su capacidad de almacenamiento, sino en su integración armónica con sistemas modernos de energía limitada y entornos hostiles. Es una pieza técnica, no un componente genérico. </p>
