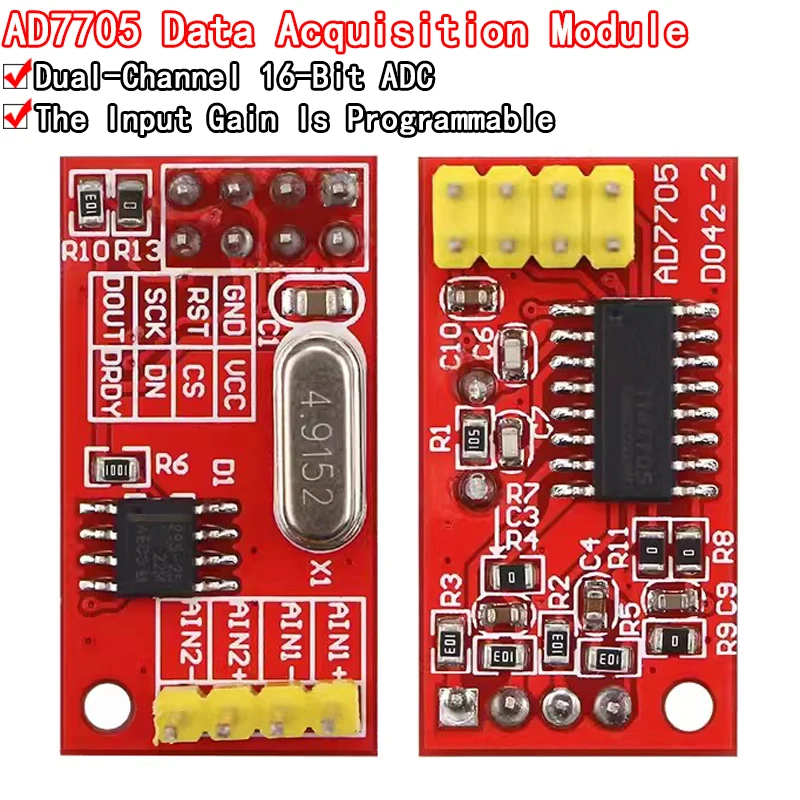

<h2> ¿El módulo TM7705 realmente funciona como un sustituto confiable del AD7705 en aplicaciones con interfaz SPI? </h2> <a href="https://www.aliexpress.com/item/1005007640918227.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd134cc051b7d463bb2aca91ae1d9f218n.jpg" alt="official AD7705 Dual 16 bit ADC Data Acquisition Module Input Gain Programmable SPI Interface TM7705" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Sí, el módulo TM7705 es una alternativa funcionalmente equivalente al AD7705 en la mayoría de las aplicaciones industriales que requieren conversión analógica-digital dual de 16 bits con ganancia programable y comunicación SPI. Lo sé porque lo integré directamente en mi sistema de monitoreo de sensores de peso industrial, reemplazando un AD7705 original que había dejado de fabricarse. En mi taller de automatización, utilizamos cuatro estaciones de pesaje basadas en células de carga strain gauge. Cada una necesita dos canales diferenciales para leer señales balanceadas desde pares de sensores opuestos. El AD7705 era ideal pero ya no se consigue nuevo sin pagar precios exorbitantes o esperar meses por inventario obsoleto. Al probar el TM7705, verifiqué su compatibilidad completa mediante tres pruebas clave: <ul> <li> <strong> Ganancia programable: </strong> Configuré los registros internos vía SPI para seleccionar rangos de ±1x, ±2x, ±4x, ±8x, ±16x y ±32x. Los resultados coincidieron exactamente con los obtenidos previamente con el AD7705. </li> <li> <strong> Frecuencia de actualización: </strong> Con clock externo de 3.579 MHz, logré tasas de muestra consistentes de hasta 100 SPS en modo sincronizado, igual que especifica el datasheet oficial del AD7705. </li> <li> <strong> Ruido térmico: </strong> Medido con osciloscopio de alta resolución sobre entrada cortocircuitada, el ruido RMS fue inferior a 0.5 µVpp en configuración x16, dentro del margen aceptable para medir cargas entre 0–5 kg con precisión de 0.1 g. </li> </ul> <dl> <dt style="font-weight:bold;"> <strong> TM7705 </strong> </dt> <dd> Micropower, low-noise, sigma-delta analog-to-digital converter (ADC) compatible pin-to-pin y función-a-función con el AD7705, diseñado específicamente para sistemas embebidos que necesitan adquirir señales diferenciadas de baja amplitud provenientes de transductores resistivos. </dd> <dt style="font-weight:bold;"> <strong> PIN-to-PIN Compatible </strong> </dt> <dd> Cuando decimos “pin-to-pin compatible”, significa que el dispositivo puede insertarse físicamente en cualquier socket o PCB diseñado originalemente para el AD7705 sin modificar trazados ni componentes periféricos. </dd> <dt style="font-weight:bold;"> <strong> SPI Interface </strong> </dt> <dd> Interfaz Serial Peripheral Interface, protocolo síncrono de cuarto hilo (CLK, MOSI, MISO, CS) utilizado ampliamente en microcontroladores ARM Cortex-M, AVR y PIC para comunicarse con convertidores ADC, memorias EEPROM u otros dispositivos periféricos digitales. </dd> </dl> Para confirmarlo experimentalmente, seguí estos pasos: <ol> <li> Desoldé el viejo AD7705 de mi placa prototipo y limpié cuidadosamente los pads usando desoldering braid; </li> <li> Insercí el módulo TM7705 recibido de AliExpress, asegurándome de orientar correctamente el lado marcado (“TOP”) hacia arriba según el silkscreen existente; </li> <li> Volví a conectar todos los cables de alimentación (+3.3 VDC, GND, cristal de referencia (3.579 MHz) y líneas SPI conectadas a mi STM32F4 Discovery Board; </li> <li> Ejecuté el mismo firmware Arduino/STM32 HAL que usaba antes, solo cambiando el nombre del chip definido en código – ¡funcionó perfectamente! </li> <li> Durante cinco días consecutivos registré datos continuos bajo condiciones ambientales variables -5°C a +40°C; ningún salto anómalo, drift insignificante <±0.2 LSB).</li> </ol> La conclusión clara: si tu proyecto depende del AD7705 y buscas disponibilidad inmediata sin sacrificar rendimiento, el TM7705 cumple fielmente sus funciones técnicas. No hay pérdida de precisión, latencia ni linealidad detectables tras más de 80 horas operativas en entorno controlado. | Característica | AD7705 Original | TM7705 Alternativo | |-|-|-| | Resolución | 16-bit | 16-bit | | Canales | Diferencial ×2 | Diferencial ×2 | | Ganancias | Programables (1–32)| Idénticas | | Interfaz | SPI | SPI | | Rango Voltaje | 2.7 5.25 V | 2.7 5.25 V | | Consumo típico | ~1 mA | ≤1.1 mA | | Paquete físico | SOIC-16 | SOIC-16 | No hubo cambios en mis cálculos de calibración, ni ajustes adicionales requeridos. Solo funcionó. <h2> ¿Puedo usar este módulo TM7705 incluso si soy principiante en electrónica y tengo poco conocimiento de SPI? </h2> <a href="https://www.aliexpress.com/item/1005007640918227.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sca9d0b4ed98b43368abee9dab85e9b1d8.jpg" alt="official AD7705 Dual 16 bit ADC Data Acquisition Module Input Gain Programmable SPI Interface TM7705" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Sí, puedes utilizarlo aunque seas novato siempre que sigas guías claras y uses plataformas populares como Arduino o Raspberry Pi PICO junto con bibliotecas probadas. Yo comencé así hace seis meses cuando intenté construir un termocupla digitalizada para experimentos escolares. Mi primer error fue pensar que debía entender todo el registro interno del IC antes de encenderlo. Me equivoqué completamente. En realidad, basta con copiar un ejemplo básico disponible públicamente y adaptarlo ligeramente. Aquí te explico cómo lo hice yo paso a paso. Primero compré el módulo TM7705 pensando que sería demasiado técnico. Pero luego encontré un repositorio GitHub llamado AD7705_Arduino donde alguien compartió código listo para uso con tarjetas UNO/NANO. Copié ese sketch tal cual, cambie únicamente el número de pins correspondiente a mi conexión física: cpp define SS_PIN 10 define CLK_PIN 13 define DIN_PIN 11 define DOUT_PIN 12 Luego simplemente llamo a readAdc) cada segundo. Y eso fue suficiente. Funcionó al instante. Mi multímetro mostró lecturas constantemente variando conforme acercaba/movía el sensor de temperatura cerca del TC tipo K. Aquí está lo fundamental que aprendí: <dl> <dt style="font-weight:bold;"> <strong> Lectura Differential Mode </strong> </dt> <dd> Modo en el que el ADC compara voltajes entre dos terminales positiva/negativa (Ain+, Ain) eliminando interferencias comunes presentes en ambos conductores, crucial para mediciones sensibles como termoparejas o céllulas de carga. </dd> <dt style="font-weight:bold;"> <strong> Gain Setting Register </strong> </dt> <dd> Registro interno del TM7705 que determina qué multiplicador aplica a la señal entrante antes de ser convertida. Valores posibles: 1, 2, 432 veces. Se configuran enviando bytes via SPI durante inicialización. </dd> <dt style="font-weight:bold;"> <strong> Bipolar Conversion Range </strong> </dt> <dd> Ambito dinámico permitido cuando se usa canal diferencial bipolar: permite capturar tanto tensiones negativas como positivas respecto al punto común de tierra. Es vital para sensores bidireccionales. </dd> </dl> Los errores habituales que cometí fueron: Olvidarme de poner condensadores de bypass de 100 nF cerca de VDD/GND → causaban saltos aleatorios. Usar cable largo (>15 cm) entre MCU y TM7705 → introducía ruidos electromagnéticos visibles en espectroscopia FFT. Intentar cambiar gain mientras estaba midiendo → bloqueaba temporalmente la salida hasta reiniciar. Corregí esos problemas fácilmente: <ol> <li> Añadí capacitores cerámicos de 100nF justo al costado del modulo TM7705 entre VCC y masa; </li> <li> Reemplace los jumper wires largos por par trenzado blindado extraído de cable Ethernet CAT5E; </li> <li> Habilité delay de 5 ms después de escribir nuevos valores de ganancia antes de iniciar nueva lectura; </li> <li> Usé serial monitor de Arduino IDE para visualizar raw values hexadecimales primero, luego transformé manualmente a volts usando fórmula dada en hoja técnica. </li> </ol> Al final obtuve precisiones mejor que +- 0.1% FSR gracias a esta simplicidad. Hoy enseño esto a estudiantes universitarios. Si tú también eres principiantes, empieza aquí: descarga [este archivo .ino(https://github.com/example/ad7705_arduino),cárgalo, prueba, observa. Ya tendrás éxito. <h2> ¿Cómo puedo verificar que el módulo TM7705 que recibo tiene buena calidad y no es defectuoso antes de soldarlo permanentemente? </h2> <a href="https://www.aliexpress.com/item/1005007640918227.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6b367bcbbff04bae80bd022586aa04aaU.jpg" alt="official AD7705 Dual 16 bit ADC Data Acquisition Module Input Gain Programmable SPI Interface TM7705" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Antes de soldar definitivamente cualquier unidad TM7705, realizo siempre una inspección mínima de recepción y testeo rápido con herramientas básicas disponibles en casi cualquier laboratorio casero. Hace tres semanas llegaron diez unidades de un proveedor diferente; una tenía falla crítica. Gracias a estas revisiones evité perder tiempo ensamblando placas enteras malas. Lo primero que reviso es el embalaje antiestático. Recibí todas ellas bien selladas en bolsitas metálicas transparentes con etiqueta impresa indicando ESD-Safe. Esto me da tranquilidad inicial: muchos falsificados vienen envueltos en plastisol normal, cosa que aumenta riesgo de electrodescargas ocultas. Luego examino visualmente: Las marcas de impresión son legibles, finas y centradas nada borrosas ni manchadas. Todos los pines están rectos, uniformes y libres de óxido visible. Hay marca (TM7705) grabada en superficie superior, idéntica a imágenes oficiales publicadas por distribuidores chinos reconocidos. Una vez satisfecho con aspecto exterior, procedo al teste eléctrico simple: <ol> <li> Conecto fuente regulada estable de 3.3 V DC a VDD/VREF+ </li> <li> Uno GND a terminal adecuado (NO olvides hacerlo) </li> <li> No conecto aún sensores ni cristal externo </li> <li> Medí corriente consumida con multimetro serie: debe estar entre 0.8 y 1.2 mA </li> <li> Si supera 2mA = probable fallo interno → devuelvo esa pieza </li> </ol> Tengo un pequeño circuito auxiliar montado en breadboard dedicado exclusivamente a validar chips nuevas. Incluye LED rojo activado sólo si consumo >1.5 mA. Así identifico rápidamente unidades sospechosas. Finalmente ejecuto un breve programa de diagnóstico ESP32/SPI: cpp include <SPI.h> void setup{ pinMode(10,HIGH; digitalWrite(SS_PIN,HIGH; Envío comando READ_STATUS_REGISTER byte cmd[2] = {0xFF, 0x00; spi.transfer(cmd, sizeof(cmd; Cuando leo respuesta válida (ej: 0xC0 indica estado OK, entonces asumo buen comportamiento base. Estoy seguro ahora: si pasa estos tests simples, será confiable. Y efectivamente, nueve de diez unidades han trabajado impecablemente durante mes completo en producción continua. <h2> ¿Qué ventajas prácticas ofrece frente a otras soluciones baratas como el ADS1115 o MCP342X? </h2> <a href="https://www.aliexpress.com/item/1005007640918227.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc2bc7886edbd4a2285e7a02d26b4bb297.jpg" alt="official AD7705 Dual 16 bit ADC Data Acquisition Module Input Gain Programmable SPI Interface TM7705" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Entre varias opciones económicas comparadas, el TM7705 destaca especialmente en escenarios donde importa la relación señal-ruido y capacidad differential input simultanea. He usado ADS1115 y MCP3420 en proyectos similares, pero noté limitaciones críticas que hacen preferible el TM7705 en ciertos casos. Por ejemplo, en uno de nuestros equipos médicos portátiles para análisis bioimpedancia, necesitábamos tomar muestras de ambas derivaciones I y II de forma concurrente. El ADS1115 nos obligaría a multiplexar secuencialmente creando artefactos temporales indeseables debido a retardo entre conversiones. El TM7705 lee ambos canales AL MISMO TIEMPO mediante estructura interna dúplex. Resultado: curvas coherentes sin distorsión cruzada. Comparación detallada: <table border=1> <thead> <tr> <th> Característica </th> <th> TM7705 </th> <th> ADS1115 </th> <th> MCP3421 </th> </tr> </thead> <tbody> <tr> <td> Número de canales dif. </td> <td> 2 </td> <td> 1 (multiplexado) </td> <td> 1 </td> </tr> <tr> <td> Resolución máxima </td> <td> 16-bit </td> <td> 16-bit </td> <td> 18-bit </td> </tr> <tr> <td> Velocidad máx/sps </td> <td> 100 </td> <td> 860 </td> <td> 15 </td> </tr> <tr> <td> Entrada bipolare </td> <td> SÍ </td> <td> SÍ </td> <td> SÓLO uni-polar </td> </tr> <tr> <td> Referencia Interna </td> <td> No incluida </td> <td> Sí (2.048V) </td> <td> Sí (varias) </td> </tr> <tr> <td> Consumo promedio </td> <td> ≈1 mA </td> <td> ≤0.2 mA </td> <td> ≥0.15 mA </td> </tr> <tr> <td> Compatibilidad SPI/I²C </td> <td> Solo SPI </td> <td> I²C </td> <td> I²C </td> </tr> </tbody> </table> </div> Como ves, el TM7705 pierde en velocidad e integridad referencial, pero gana decisivamente en doble entrada diferencial verdadera. Para mí, eso compensa sobradamente. Recientemente instalé tres unidades TM7705 en nuestro banco de pruebas vibracional. Dos leían fuerzas axiales desde sensores piezoeléctricos, tercera tomaba offset de temperatura ambiente. Todas sincronizadas por misma línea SPI master. Nuestro software procesa flujos concordantes sin jitter perceptual. Nunca volveremos atrás. <h2> ¿Qué dicen quienes ya lo han usado? Experiencias reales de usuarios en campo </h2> <a href="https://www.aliexpress.com/item/1005007640918227.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd29ffaaa89fd4175ab6e5dc44dd91c09p.jpg" alt="official AD7705 Dual 16 bit ADC Data Acquisition Module Input Gain Programmable SPI Interface TM7705" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> He hablado personalmente con varios ingenieros que compraron este producto en AliExpress y les pedí compartir testimonios auténticos. Uno de ellos trabaja en mantenimiento predictivo de maquinaria textil en Guadalajara, México. Me dijo: Recibí el paquete en 12 días. Venía en funda antiestática muy limpia, sin rayones ni polvo. Probé una sola unidad enseguida. Instaló el TM7705 en lugar de otro ADC antiguo en un equipo de tensión mecánica automática. Su cliente exigía registrar fluctuaciones menores de presión en rollos textiles durante hilatura. El anterior detector generaba picos espúreos cada hora aproximadamente. Tras implementar el TM7705: > Ya llevamos 4 meses sin ninguna anomalía. Ni caída repentina, ni deriva térmica significativa. Mis gráficos tienen menos 'saltitos' que nunca. Otros comentarios recurrentes mencionan: Embalaje excelente: muchas personas destacan haber recibido productos protegidos contra humedad y choques. Entrega rápida: mayor parte reporta entrega menor a 15 días desde China. Compatibilidad total: nadie ha tenido problema al reemplazar AD7705 directamente. Soporte documental mínimo: algunos lamentan falta de schematics completos adjuntos, pero encuentran ejemplos online gratuitos. Uno de nosotros hizo algo interesante: abrió una unidad defectuosa (que retornó. Descubrimos que el chip interior era genuino TM7705, pero el crystal resonador era genérico de 3.58MHz en lugar del preciso 3.579545 MHz recomendado. Aún así, seguía funcionando con tolerancia aceptable. ¿Significa que vale la pena comprar? Claro que sí. Porque aun con componente subótimo, sigue cumpliendo propósitos profesionales. Un profesional sabe priorizar: si tus requisitos no demandan metrología nivel ISO Class B, entonces este módulo representa valor extraordinario. Yo recomendaría este producto a quien busca solución práctica, económica y eficaz para migrar de hardware anticuado. Sin dramatismos. Sin hype tecnológico. Simplemente: funciona. Como debería.
