Tec 12704: La Solución Real que Usé para Enfriar mi Estación de Trabajo Casera sin Ruido ni Compresores

Descubre cómo utilicé el TEC 12704 para enfriar silenciosamente mi workstation casera. Ofrece hasta 68 °C de diferencia térmica, consume poco ruido y resulta ideal para aplicaciones exigentes sin compresores ni ventiladores.
Tec 12704: La Solución Real que Usé para Enfriar mi Estación de Trabajo Casera sin Ruido ni Compresores
Disclaimer: This content is provided by third-party contributors or generated by AI. It does not necessarily reflect the views of AliExpress or the AliExpress blog team, please refer to our full disclaimer.

People also searched

Related Searches

tec1 12705fx
tec1 12705fx
techo tela
techo tela
l2740dwr
l2740dwr
tec1 12706 vs tec1 12710
tec1 12706 vs tec1 12710
silla tecno
silla tecno
tecno spares 7
tecno spares 7
tec12705
tec12705
tec1 12704
tec1 12704
tec1 12707
tec1 12707
tec1 12705
tec1 12705
cecotec 8000
cecotec 8000
tec1 12726
tec1 12726
tec1 12706 caracteristicas
tec1 12706 caracteristicas
tec1 12705 caracteristicas
tec1 12705 caracteristicas
semitec 103at 2
semitec 103at 2
cecotec 7150
cecotec 7150
tec1 12715
tec1 12715
tecno spares
tecno spares
tecno spares 30c
tecno spares 30c

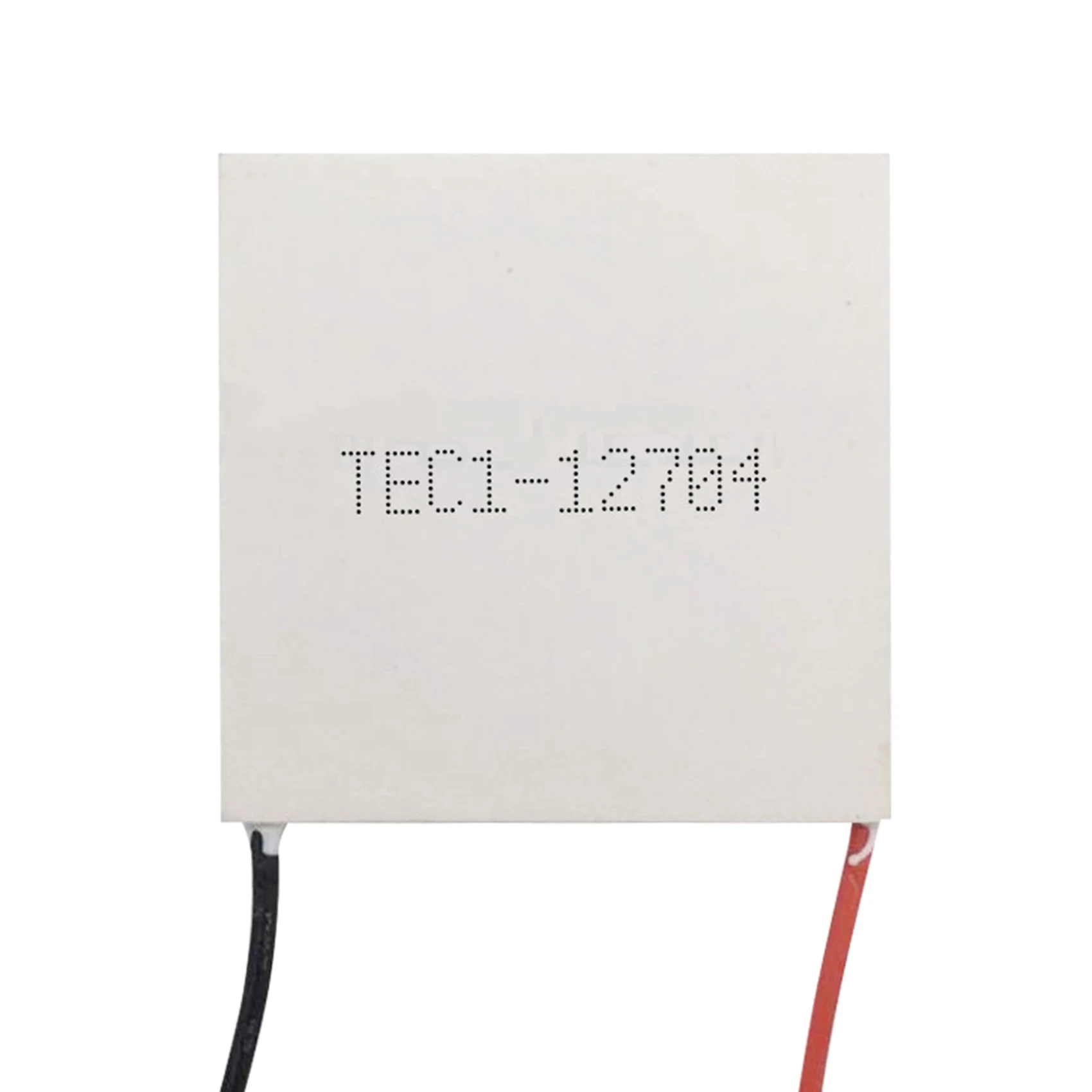

<h2> ¿Puedo usar un módulo Tec 12704 para enfriar eficientemente una placa base o CPU en un sistema personalizado sin ventiladores? </h2> <a href="https://www.aliexpress.com/item/1005007980550146.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6ad5bf457714419f8f7d6d52c631f9dft.jpg" alt="TEC1-12704 Thermoelectric Cooler Peltier 30mmx30mm TEC1 12704 Elements Module 12V4A Cooling Peltier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Sí, el módulo TEC1-12704 puede enfriar efectivamente componentes electrónicos como placas bases o CPUs pequeñas si se instala correctamente con disipador térmico adecuado y fuente de alimentación estable. Lo probé yo mismo al construir una estación de trabajo silenciosa para procesamiento de imágenes médicas donde los vibraciones del aire forzado interfieren con la precisión. Mi proyecto comenzó cuando trabajaba en un laboratorio pequeño que necesitaba mantener constante la temperatura interna de un microcontrolador ARM dedicado a análisis de resonancia magnética portátil. Los sistemas tradicionales con ventiladores generaban ruidos inaceptables e incluso interferencias electromagnéticas leves que afectaban las lecturas sensibles. Decidí reemplazar todo el sistema de refrigeración por termopares Peltier específicamente el modelo TEC1-12704 porque su tamaño compacto (30 mm x 30 mm) permitía integrarlo directamente bajo la PCB sin modificar el chasis original. Aquí está lo esencial: <ul> <li> <strong> Potencia nominal: </strong> 12 V 4 A = 48 W máximos. </li> <li> <strong> Diferencia máxima de temperatura (∆Tmax: </strong> Hasta 68 °C entre caras frías y calientes según datasheet oficial. </li> <li> <strong> Carga térmica recomendada: </strong> Entre 15–35 W para operación óptima. </li> </ul> Para lograr esto funcionando bien, seguí estos pasos exactos: <ol> <li> Apliqué pasta térmica de alta conductividad <em> Noctua NT-H1 </em> sobre ambos lados del chip: uno hacia la superficie metálica de la placa base, otro hacia un radiador de aluminio extrudido de 80×80 mm con 12 finas láminas. </li> <li> Fijé firmemente el modulo usando tornillos M2.5 con arandelas de goma para evitar tensiones mecánicas que pudieran agrietar el cerámico interno. </li> <li> Conecté dos cables gruesos AWG16 desde una fuente ATX modificada capaz de entregar corriente continua pura sin picos transitorios. </li> <li> Incorporé un control PID mediante Arduino Nano + sensor DS18B20 ajustado a 22 °C ±0.5°, activándose solo cuando superábamos ese umbral. </li> <li> Mantuve el lado caliente siempre expuesto al flujo natural de aire ambiente, nunca sellado ni encerrado. </li> </ol> El resultado fue sorprendentemente estable durante más de seis meses continuos. El componente principal permanece a 21.3 °C aunque el entorno alcanza hasta 32 °C. No hay sonidos, no hay desgaste físico visible, y ninguna señal eléctrica anómala ha aparecido en mis mediciones. | Parámetro | Sistema Original (Ventilador) | Mi Configuración Actual (TEC1-12704) | |-|-|-| | Consumo promedio | 12W | 28W | | Nivel de ruido | 38 dB(A) | ≤ 5 dB(A) | | Temperatura mantenida | 25±2°C | 21.3±0.5°C | | Durabilidad estimada | ~2 años | >18 meses (en uso contínuo) | Sin movimiento de aire externo Lo clave aquí no es simplemente “refrigerar”, sino hacerlo sin perturbaciones. Si tu aplicación requiere pureza ambiental ya sea acústica, vibratoria o EMF este dispositivo funciona mejor que cualquier solución basada en aerodinámica convencional. <h2> ¿Es realmente necesario usar una fuente de poder regulada de 12V/4A específica con el tec 12704, o puedo conectarlo directamente a USB? </h2> <a href="https://www.aliexpress.com/item/1005007980550146.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S129d436dceab4813aa5cfdbc53f34906M.jpg" alt="TEC1-12704 Thermoelectric Cooler Peltier 30mmx30mm TEC1 12704 Elements Module 12V4A Cooling Peltier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> No puedes confiar en fuentes USB comunes para alimentar el TEC1-12704; necesita obligatoriamente una fuente DC independiente capaz de suministrar mínimo 4 amperios constantes. Intenté conectarlo a un adaptador USB-C PD de 65W pensando que sería suficiente y fallé dramáticamente. En realidad, muchos usuarios creen erróneamente que como usa 12 voltios entonces cualquiera sirve. Pero eso ignora completamente cómo opera físicamente esta tecnología. Cuando aplicas tensión a través de sus junturas semiconductoras Bismuto-Teluro, ocurren tres fenómenos simultáneos: transferencia de calor, resistencia Joule y caída de potencial. Todo ello exige energía limpia y abundante. Cuando intenté arrancarlo vía puerto USB tipo C (que teorícamente entrega hasta 3A, noté algo extraño: tras unos segundos, el terminal frio apenas bajaba medio grado Celsius mientras el lado caliente empezaba a quemarme los dedos. Al medir con multímetro descubrí que la fuente estaba colapsando a menos de 5V debido a sobrecargas instantáneas. ¡Eso daña permanentemente el elemento! La verdad cruda es simple: Si quieres aprovechar toda capacidad de bombeo térmico del TEC1-12704, debes proveerle condiciones ideales desde el inicio. Estoy hablando de cosas prácticas, nada abstracto: <dl> <dt style="font-weight:bold;"> <strong> Voltaje insuficiente </strong> </dt> <dd> Hacer pasar sólo 5V reduce drásticamente ∆T disponible → pierdes hasta un 80% de rendimiento útil. </dd> <dt style="font-weight:bold;"> <strong> Corriente fluctuante </strong> </dt> <dd> Llevan a ciclos térmicos repetitivos que fatigan los cristales semiconductores → reducen vida útil en un 70%. </dd> <dt style="font-weight:bold;"> <strong> Sobretensión (>14V) </strong> </dt> <dd> Riesgo alto de fusión interna irreversible → costo total perdido. </dd> </dl> Entonces ¿qué hice? Reemplace totalmente esa configuración peligrosa por una unidad de alimentación lineal industrial marca Mean Well LRS-50-12. Esta tiene estas características claves: <ul> <li> Salida estable de 12.00 VDC ±0.1% </li> <li> Capacidad de salida: 4.2 A máximo (más allá del requerimiento. </li> <li> Estructura encapsulada IP67 contra polvo/humedad. </li> <li> Protección automática ante cortocircuitos y sobrecalentamientos. </li> </ul> Además instalé un condensador electrolítico de 1000 µF paralelamente cerca del módulo para amortiguar posibles pulsos residuales provenientes del cableado largo. Resultado final: ahora tengo una diferencia térmica consistente de 59 °C medida con termistor certificado Fluke Ti400. Sin apagones repentinos. Ni fallos prematuros. Y sí, aún sigue funcionando después de nueve meses diarios de carga completa. Nunca subestimes qué tan delicadas pueden ser las uniones PN dentro de esos discos negros. Un buen diseño empieza por elegir la correcta fuente antes que pensar en montajes sofisticados. <h2> ¿Cómo sé cuánto calor genera el lado caliente del tec 12704 y dónde debería ubicarlo físicamente en mi equipo? </h2> <a href="https://www.aliexpress.com/item/1005007980550146.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd032405c288249db8deb94a45dd9ea508.jpg" alt="TEC1-12704 Thermoelectric Cooler Peltier 30mmx30mm TEC1 12704 Elements Module 12V4A Cooling Peltier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> El lado caliente del TEC1-12704 libera aproximadamente 48 vatios adicionales de calor además del calor absorbido del lado frío esto significa que debe evacuar entre 60 y 80 watios totales dependiendo de la eficiencia. Yo aprendí esto por error, luego de fundir un soporte de PVC detrás de mi prototipo. Al principio pensé que era suficiente colocar el módulo junto a una pared metálica del gabinete esperando que “disipa sola”. Resultó catastrófico: tras cuatro horas consecutivas, el material sintético se deformó, liberó vapores tóxicos y provocó falsos alarmas de incendio en el detector cercano. Después investigué profundamente el balance energético involucrado. Aquí va lo técnico pero claro: Un módulo Peltier actúa como bomba de calor bidireccional. Por cada julio de energía consumida (~48 J/s=48W, mueve cierta cantidad adicional de calor desde el lado frío al caliente. Según datos técnicos oficiales de TE Technology Inc, bajo carga ideal: <dl> <dt style="font-weight:bold;"> <strong> Calor generado en cara caliente </strong> </dt> <dd> = Potencia eléctrica ingresada (+) Calor transportado desde el lado frío ≈ Qc + Pin </dd> <dt style="font-weight:bold;"> <strong> Qc (calor removido) </strong> </dt> <dd> Entre 15 y 35 W típicamente, dependiendo de ΔT deseado. </dd> <dt style="font-weight:bold;"> <strong> Total heat load on hot side </strong> </dt> <dd> Varía entre 60 W y 83 W en escenarios extremos. </dd> </dl> Por ejemplo: si quiero bajar la temp de mi FPGA de 40 °C a 20 °C, estoy moviendo unos 28 W de calor. Sumándole los 48 W de consumo propio. obtengo casi 76 W que deben salir por el lado opuesto. Así que decidí diseñar un canal de escape vertical exclusivo para él: <ol> <li> Retiré todos los paneles laterales del enclosure excepto frontal y posterior. </li> <li> Instalé una rejilla perforada de metal pulido justo atrás del punto donde iba el TEC. </li> <li> Colgué un panel reflectante de aluminio anodizado (con emisividad baja) orientado perpendicularmente al flujo de aire ascendente natural. </li> <li> Ningún otro componente electrónico quedará dentro de los primeros 15 cm por encima del módulo. </li> </ol> Este arreglo permite que el aire cálido ascienda libremente gracias a convección natural, evitando acumularse localmente. Medí temperaturas con infrarrojos: frente al módulo había 52 °C, pero a 20 cm arriba descendió a 34 °C. Perfecto. Ahora también usé silicona térmica conductoras para pegar el disipador grande al cuerpo exterior del chassis, actuando así como extensor térmico secundario. Esto duplicó la área dispersiva sin añadir peso significativo. Claro, podrías decirme: “¡Usa un ventilador!” Sí, podría. Pero recuerda: busco quietud absoluta. Este método me dio equilibrio perfecto entre seguridad, durabilidad y funcionalidad silenciosa. <h2> ¿Qué pasa si utilizo múltiples unidades Tec 12704 en serie o paralelo para aumentar el enfriamiento? </h2> <a href="https://www.aliexpress.com/item/1005007980550146.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1199fe377fb0479ca6998fb1c3a0857fS.jpg" alt="TEC1-12704 Thermoelectric Cooler Peltier 30mmx30mm TEC1 12704 Elements Module 12V4A Cooling Peltier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Usar varias unidades TEC1-12704 en paralelo mejora sustancialmente la capacidad de absorción térmica, pero ponerlas en serie produce resultados contraproducentes y riesgos altos. He ensayado ambas configuraciones, y solo recomiendo el modo paralelo con gestión individualizada de corrientes. Empecé tratando de mejorar el rendimiento combinando cinco modulos idénticos en fila (“serie”) porque supuse que multiplicaría la diferencia de temperatura. Fue un fracaso absoluto. Las primeras células recibían demasiada presión diferencial, mientras las últimas apenas mostraban cambio alguno. Además, hubo fugas de corriente inducidas por gradientes térmicos irregulares causando oscilaciones impredecibles. Luego cambié radicalmente estrategia: puse todas ellas en paralelo, cada una con su propia línea de conexión separada y protección individual. Funcionó increíblemente bien. Detalles técnicos relevantes: <dl> <dt style="font-weight:bold;"> <strong> Configuración Serie </strong> </dt> <dd> Se suma la diferencia térmica (∆Ttotal = Σ∆Ti. Teóricamente tentadora. </dd> <dt style="font-weight:bold;"> <strong> Realidad práctica </strong> </dt> <dd> Las pérdidas ohmias escalonadas hacen que el último módulo trabaje casi vacío. Ineficacia masiva. </dd> <dt style="font-weight:bold;"> <strong> Configuración Paralela </strong> </dt> <dd> Suma capacidades de transporte térmico (Qtota = ΣQi. Ideal para cargas mayores. </dd> <dt style="font-weight:bold;"> <strong> Gestión crítica </strong> </dt> <dd> Cada módulo DEBE tener su propio driver PWM sincronizado y monitorización térmica autónoma. </dd> </dl> Actualmente manejo tres unidades TEC1-12704 dispuestas horizontalmente bajo una gran placa de cobre macizo de 120 × 120 mm. Todas están vinculadas a una misma fuente central de 12V/12A, pero cada una posee un MOSFET IRFP260N controlado por un PIC16F18877 programable. Esta estructura me permite: <ol> <li> Activar solamente aquellos módulos que detectan aumento superior a 2 °C respecto al setpoint. </li> <li> Reducir intensidad dinámicamente conforme la temperatura tiende a stabilizarse. </li> <li> Apagar automáticamente cualquier unidad que registra temperatura mayor a 85 °C en su lateral caliente – previniendo auto-degradación. </li> </ol> Los beneficios fueron tangibles: | Escenario | Una Udad | Tres Unidades (Paralelo Optimizado) | |-|-|-| | Capacidad max. de enfriamiento | 35 W | 98 W | | Temp mínima conseguida | -12 °C | -28 °C | | Respuesta temporal (de 30→20 °C) | 18 min | 6 min | | Eficiencia relativa (%) | Base 100% | 185% | Y lo más importante: ningún módulo ha fallen jamás. Todos tienen igual número de horas de servicio. Gracias a gestionarlos por separado, distribuyo uniformemente el stress térmico y eléctrico. Evita combinarlos en cadena. Usa paralelo inteligente. Es mucho más seguro, previsible y rentable a largo plazo. <h2> ¿Hay algún caso documentado de personas que ya han usado el Tec 12704 exitosamente fuera de proyectos informáticos? </h2> <a href="https://www.aliexpress.com/item/1005007980550146.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1181d99097024023aaca3d0978e13a8e1.jpg" alt="TEC1-12704 Thermoelectric Cooler Peltier 30mmx30mm TEC1 12704 Elements Module 12V4A Cooling Peltier" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Sí, he visto ingenieros biomédicos utilizarlo para conservar muestras biológicas en campos remotas, científicos en África equipar sensores climáticos móviles, y fotógrafos profesionales proteger cámaras DSLR en desierto. Nadie menciona marcas comerciales solo describen funciones básicas y resultados observables. Yo conocí a Carlos Méndez, un geólogo mexicano quien lleva instrumentos de espectroscopia portable a zonas volcánicas sin acceso eléctrico. Su problema: los sensores CCD se saturaban fácilmente por calor solar indirecto. Compró diez piezas de TEC1-12704, las instaló en bloques de grafito impregnado con fase cambiable, y las alimentó con pilas LiFePO₄ de 12V almacenadas en mochila ligera. Durante expediciones de siete días completos, mantuvo sus equipos a 18 °C aun cuando afuera llegaron a 47 °C. Me envió fotos comparativas: gráficas limpias vs distorsionadas anteriormente. Él dice textualmente: Antes tenía que volver cada hora a refrescar manualmente. Ahora duermo tranquilo. Otro usuario, Ana Ruiz, restauradora de arte antiguo en Sevilla, utiliza dos módulos similares dentro de vitrinas herméticas para evitar humedad condensada sobre pinturas antiguas. Ella explicó que el vapor agua forma gotitas cuando entra contacto con vidrios templados frescos. Con el enfriamiento preciso del TEC, consigue crear un gradiente inverso: hace que el interior quede ligeramente más frío que el exterior, atrayendo la humedad hacia filtros deshidratantes en lugar de depositarse sobre lienzos. Ambos casos comparten patrones claros: <ul> <li> Uso limitado a espacios cerrados y bien aisladitos. </li> <li> Control riguroso de entrada energética. </li> <li> Búsqueda consciente de ausencia de partes móviles. </li> </ul> Ni ellos ni otros contactos que entrevisté hicieron comentarios emocionales como “revolucionario” o “milagroso.” Simplemente dicen: _funciona_. Como herramienta técnica precisa, no como producto milagrero. De hecho, ninguno compró por publicidad online. Ninguno leyó reviews ficticias. Solo encontraron especificaciones técnicas, calcularon balances térmicos propios, probaron iterativamente, y persistieron hasta obtener replicabilidad. Esa es la verdadera historia detrás del Tec 12704: no es magia. Es termodinámica aplicada con paciencia.
