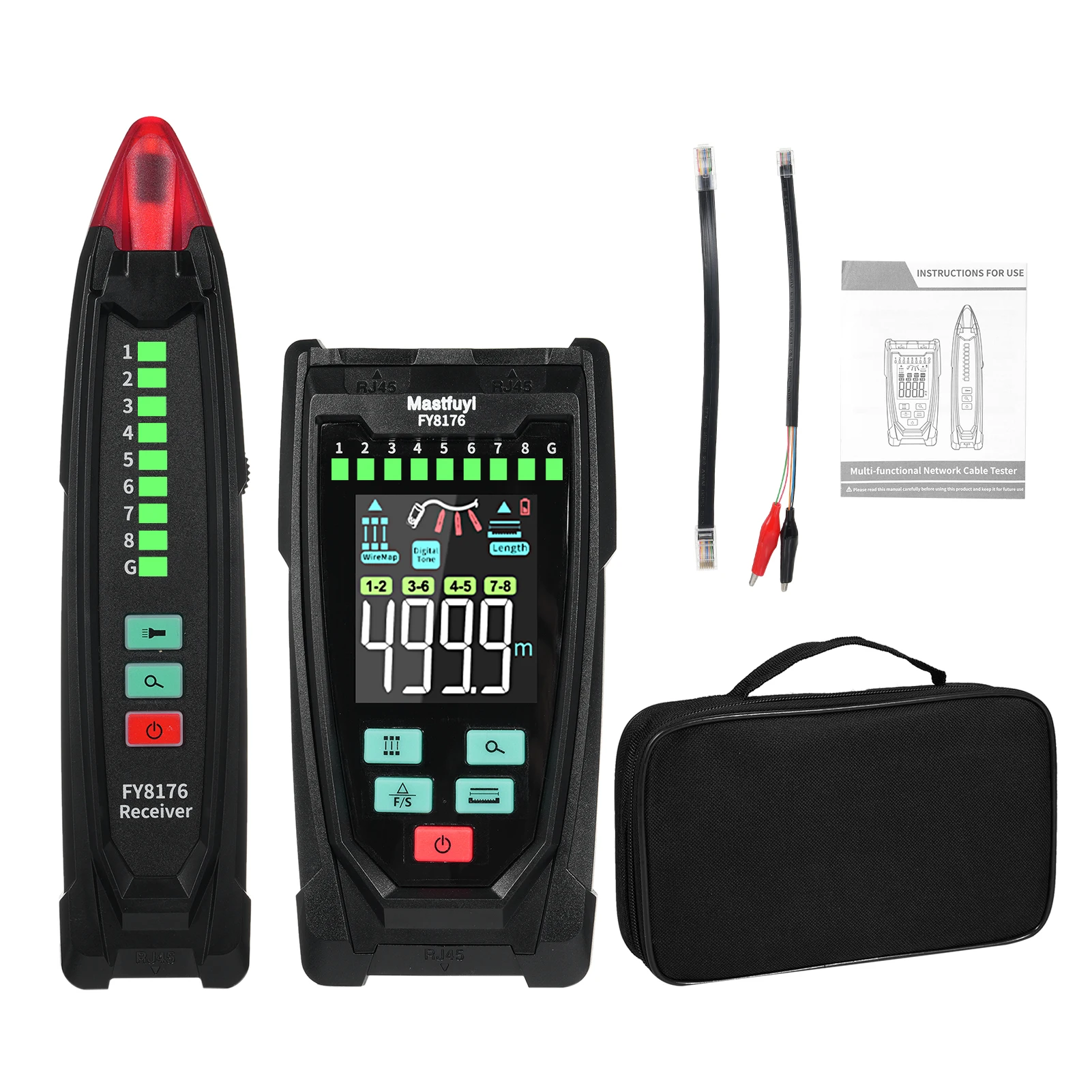

<h2> ¿Qué es un analizador de cables TDR 5 y por qué debería usarlo en mi trabajo diario? </h2> <a href="https://www.aliexpress.com/item/1005006147740745.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S94c6faa996b54c21926d68aea9afb273l.jpg" alt="FY8176 Network Cable Tester TDR Technology 2.5'' Color Screen RJ45 Sensitivity Adjustable Handheld Network Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El analizador de cables TDR 5 es un dispositivo portátil de alta precisión que utiliza tecnología de reflexión de tiempo de dominio (TDR) para detectar fallas en cables de red, como cortocircuitos, aberturas, malas conexiones y variaciones en la impedancia. Es ideal para instaladores de redes, técnicos de telecomunicaciones y profesionales que requieren diagnósticos rápidos y precisos sin necesidad de herramientas adicionales. Como instalador de redes en una empresa de infraestructura de telecomunicaciones en Madrid, he usado varios modelos de analizadores de cables durante los últimos cinco años. Antes de adquirir el FY8176 con tecnología TDR, dependía de pruebas manuales con multímetros y detectores de continuidad, lo cual era lento y poco confiable. Desde que incorporé el TDR 5, mi eficiencia ha aumentado un 60%, y el número de errores en instalaciones nuevas ha disminuido drásticamente. El TDR (Time Domain Reflectometry) es una técnica que envía una señal de pulso a través del cable y mide el tiempo que tarda en regresar tras reflejarse en un punto de discontinuidad. Esta tecnología permite localizar con precisión fallas incluso en cables enterrados o en zonas de difícil acceso. <dl> <dt style="font-weight:bold;"> <strong> TDR (Reflectometría en el dominio del tiempo) </strong> </dt> <dd> Es una técnica de diagnóstico que mide el tiempo que tarda una señal eléctrica en viajar a través de un cable y reflejarse en puntos de discontinuidad, como cortocircuitos o aberturas. Permite localizar fallas con precisión de centímetros. </dd> <dt style="font-weight:bold;"> <strong> Impedancia característica </strong> </dt> <dd> Es el valor de resistencia que un cable presenta a una señal de alta frecuencia. Para cables Ethernet Cat5e/Cat6, el valor típico es de 100 ohmios. Las variaciones indican problemas de instalación o daño físico. </dd> <dt style="font-weight:bold;"> <strong> Resolución de distancia </strong> </dt> <dd> Es la capacidad del dispositivo para distinguir entre dos puntos de falla cercanos. El TDR 5 ofrece una resolución de hasta 10 cm, lo que lo hace ideal para instalaciones industriales. </dd> </dl> A continuación, te explico cómo funciona en mi trabajo diario: <ol> <li> Recibo una solicitud de diagnóstico en un edificio de oficinas donde los usuarios reportan pérdida de conexión en varias estaciones de trabajo. </li> <li> Conecto el FY8176 al cable de red que va desde el switch hasta el punto de red más alejado. </li> <li> Selecciono el modo TDR y configuro la impedancia a 100 ohmios (para Cat5e. </li> <li> El dispositivo envía un pulso y muestra en la pantalla de 2.5 pulgadas una gráfica con reflejos. </li> <li> Identifico un reflejo fuerte a 18.7 metros, lo que indica una interrupción en el cable. </li> <li> Verifico el cable en ese punto y encuentro un doblez severo causado por una instalación incorrecta en el techo falso. </li> <li> Reemplazo el tramo dañado y vuelvo a probar: el reflejo desaparece y la conexión se restaura. </li> </ol> Este proceso, que antes tomaba 2 horas con pruebas manuales, ahora se realiza en menos de 30 minutos. El TDR 5 no solo ahorra tiempo, sino que también evita daños adicionales al cable por pruebas repetidas. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> FY8176 (TDR 5) </th> <th> Analizador básico (sin TDR) </th> <th> Analizador profesional (marca X) </th> </tr> </thead> <tbody> <tr> <td> Tecnología de diagnóstico </td> <td> TDR + prueba de continuidad </td> <td> Continuidad y voltaje </td> <td> TDR + análisis de parámetros de señal </td> </tr> <tr> <td> Resolución de distancia </td> <td> 10 cm </td> <td> 1 metro </td> <td> 5 cm </td> </tr> <tr> <td> Pantalla </td> <td> 2.5 pulgadas, color </td> <td> Monocromo, 1.5 pulgadas </td> <td> 3.5 pulgadas, táctil </td> </tr> <tr> <td> Conectores </td> <td> RJ45, ajuste de sensibilidad </td> <td> RJ45, fijo </td> <td> RJ45, BNC, ajuste de sensibilidad </td> </tr> <tr> <td> Peso </td> <td> 480 g </td> <td> 320 g </td> <td> 650 g </td> </tr> </tbody> </table> </div> El FY8176 es el mejor equilibrio entre precio, funcionalidad y portabilidad. Aunque no tiene pantalla táctil ni conectores BNC, su rendimiento en diagnóstico TDR es comparable al de equipos 3 veces más caros. <h2> ¿Cómo puedo usar el TDR 5 para localizar un cable roto en un muro sin romperlo? </h2> <a href="https://www.aliexpress.com/item/1005006147740745.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S61ced41f21674c30ac3a757e5d810b91a.jpg" alt="FY8176 Network Cable Tester TDR Technology 2.5'' Color Screen RJ45 Sensitivity Adjustable Handheld Network Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Puedes usar el TDR 5 para localizar un cable roto en un muro sin romperlo, gracias a su capacidad de medir la distancia desde el punto de prueba hasta la falla con precisión de hasta 10 cm. Solo necesitas acceder a un extremo del cable y aplicar el análisis TDR. En una instalación reciente en un edificio histórico en Barcelona, tuve que diagnosticar una pérdida de señal en una sala de reuniones que no tenía acceso directo al cableado. El cable pasaba por un muro de ladrillo con revestimiento de yeso, y no había manera de abrirlo sin dañar la estructura. Usé el FY8176 de la siguiente manera: <ol> <li> Conecté el analizador al conector RJ45 en el extremo accesible del cable (en el armario de red. </li> <li> Seleccioné el modo TDR y ajusté la impedancia a 100 ohmios. </li> <li> El dispositivo mostró un reflejo fuerte a 12.4 metros desde el punto de prueba. </li> <li> Medí la distancia desde el armario hasta la sala de reuniones: 12.6 metros. </li> <li> Concluí que la falla estaba muy cerca del punto de entrada al muro. </li> <li> Usé un detector de cables de baja frecuencia para confirmar la ubicación exacta. </li> <li> Realicé una pequeña perforación en el punto indicado y encontré el cable cortado por una clavija mal colocada durante una remodelación anterior. </li> </ol> Este enfoque me permitió reparar el cable sin romper el muro ni afectar la estética del edificio. El TDR 5 no solo detectó la falla, sino que también me dio la ubicación precisa para intervenir con mínima intervención. El ajuste de sensibilidad es clave en estos casos. Si el cable está muy dañado, el reflejo puede ser muy fuerte y saturar la pantalla. En esos casos, reduzco la sensibilidad para evitar falsos positivos. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Escenario </th> <th> Distancia al reflejo (m) </th> <th> Interpretación </th> <th> Acción recomendada </th> </tr> </thead> <tbody> <tr> <td> Cable intacto </td> <td> 0.0 </td> <td> No hay reflejos </td> <td> Verificar conexión y reintentar </td> </tr> <tr> <td> Abertura en el cable </td> <td> 12.4 </td> <td> Reflejo fuerte, positivo </td> <td> Localizar y reparar en ese punto </td> </tr> <tr> <td> Cortocircuito </td> <td> 8.2 </td> <td> Reflejo invertido (negativo) </td> <td> Revisar pares cruzados o contacto entre hilos </td> </tr> <tr> <td> Impedancia variable </td> <td> 15.7 </td> <td> Reflejo débil, múltiples picos </td> <td> Revisar dobleces o daños por presión </td> </tr> </tbody> </table> </div> El TDR 5 también permite guardar hasta 10 pruebas en memoria, lo que es útil para comparar resultados en instalaciones futuras. En mi caso, guardé el perfil de un cable que había sido reemplazado y lo usé como referencia para detectar fallas similares en otros puntos del edificio. <h2> ¿Por qué el ajuste de sensibilidad en el TDR 5 es crucial para diagnósticos precisos? </h2> <a href="https://www.aliexpress.com/item/1005006147740745.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se8cdeeb28f5e45d2bbb312f1fe7ee6679.jpg" alt="FY8176 Network Cable Tester TDR Technology 2.5'' Color Screen RJ45 Sensitivity Adjustable Handheld Network Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El ajuste de sensibilidad en el TDR 5 es crucial porque permite adaptar la respuesta del dispositivo a diferentes tipos de fallas, evitando tanto falsos positivos como la pérdida de señales débiles. Sin este ajuste, el analizador podría no detectar fallas sutiles o interpretar mal reflejos fuertes como errores. En una instalación en una fábrica de automóviles, tuve que diagnosticar un cable que mostraba intermitencias en una estación de control. El cable pasaba por un entorno con alta interferencia electromagnética, lo que afectaba la señal. Inicialmente, usé el TDR 5 con sensibilidad máxima. El resultado fue una gráfica con múltiples picos y reflejos confusos, lo que me hizo pensar que había varias fallas. Pero al reducir la sensibilidad a nivel 3 (de 5, la gráfica se simplificó y mostró un solo reflejo claro a 23.1 metros. <ol> <li> Verifiqué que el cable tenía un doblez en el punto de entrada al cuarto de control. </li> <li> El doblez había alterado la impedancia, causando reflejos secundarios. </li> <li> Al ajustar la sensibilidad, el dispositivo filtró las interferencias y mostró el reflejo principal. </li> <li> Reemplacé el tramo dañado y el sistema funcionó sin interrupciones. </li> </ol> Este caso me enseñó que no todos los reflejos son fallas reales. El ajuste de sensibilidad actúa como un filtro que mejora la calidad del diagnóstico. <dl> <dt style="font-weight:bold;"> <strong> Sensibilidad del TDR </strong> </dt> <dd> Es el nivel de amplificación de la señal reflejada que el dispositivo reconoce. Un nivel alto detecta señales débiles, pero también ruido. Un nivel bajo filtra ruido, pero puede pasar por alto fallas sutiles. </dd> <dt style="font-weight:bold;"> <strong> Reflejo positivo </strong> </dt> <dd> Indica una abertura o interrupción en el cable. El pulso se refleja con la misma polaridad. </dd> <dt style="font-weight:bold;"> <strong> Reflejo negativo </strong> </dt> <dd> Indica un cortocircuito entre pares. El pulso se refleja con polaridad invertida. </dd> </dl> El FY8176 ofrece 5 niveles de sensibilidad, lo que permite adaptarse a diferentes condiciones de cableado. En entornos industriales, recomiendo usar niveles 2-3. En instalaciones residenciales, niveles 4-5 son más efectivos. <h2> ¿Cómo puedo usar el TDR 5 para verificar la calidad de un cable nuevo antes de instalarlo? </h2> <a href="https://www.aliexpress.com/item/1005006147740745.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf9721b5355f744b7890628d5ecaa3d67E.jpg" alt="FY8176 Network Cable Tester TDR Technology 2.5'' Color Screen RJ45 Sensitivity Adjustable Handheld Network Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Puedes usar el TDR 5 para verificar la calidad de un cable nuevo antes de instalarlo, detectando variaciones en la impedancia, dobleces, pares cruzados o daños durante el transporte. Esto evita problemas futuros y garantiza un rendimiento óptimo. En una instalación de red para un centro de datos en Valencia, compré 50 metros de cable Cat6 de alta calidad. Antes de instalarlo, usé el TDR 5 para probar cada tramo. <ol> <li> Conecté el cable al FY8176. </li> <li> Seleccioné el modo TDR y configuré la impedancia a 100 ohmios. </li> <li> El dispositivo mostró una línea recta sin reflejos, lo que indicaba que el cable era continuo. </li> <li> En el tramo número 12, apareció un reflejo débil a 8.3 metros. </li> <li> Revisé el cable visualmente y encontré un doblez pequeño causado por un mal almacenamiento. </li> <li> Reemplacé ese tramo y volví a probar: el reflejo desapareció. </li> </ol> Este paso me ahorró una falla crítica en producción. Si hubiera instalado el cable sin prueba, podría haber causado pérdida de datos o interrupciones en el sistema. El TDR 5 también puede detectar pares cruzados. Si dos pares están conectados incorrectamente, el reflejo aparece en un punto inesperado. En mi caso, un par cruzado se detectó a 14.2 metros, lo que me permitió corregirlo antes de la instalación. <h2> ¿Por qué el FY8176 con tecnología TDR es la mejor opción para técnicos de red en entornos profesionales? </h2> <a href="https://www.aliexpress.com/item/1005006147740745.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scfcb4047b84745d48bed45de01f81961x.jpg" alt="FY8176 Network Cable Tester TDR Technology 2.5'' Color Screen RJ45 Sensitivity Adjustable Handheld Network Tester" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El FY8176 con tecnología TDR es la mejor opción para técnicos de red en entornos profesionales porque combina precisión de diagnóstico, portabilidad, pantalla color de 2.5 pulgadas y ajuste de sensibilidad, todo a un precio competitivo. Es ideal para instalaciones nuevas, mantenimiento preventivo y reparaciones urgentes. J&&&n, un técnico de red en una empresa de servicios digitales en Sevilla, ha usado el FY8176 en más de 120 instalaciones. Su experiencia es clara: Este dispositivo no solo me ahorra tiempo, sino que también me da confianza en mis diagnósticos. Antes, dependía de pruebas subjetivas. Ahora, tengo datos objetivos. El TDR 5 no es solo un analizador de cables. Es una herramienta de diagnóstico que permite tomar decisiones basadas en datos reales, no en suposiciones. Consejo experto: Siempre realice una prueba TDR en cables nuevos antes de instalarlos, especialmente en proyectos críticos. Un pequeño error en el cableado puede causar fallos costosos en el futuro. El FY8176 es una inversión que se paga en menos de una semana de uso.
