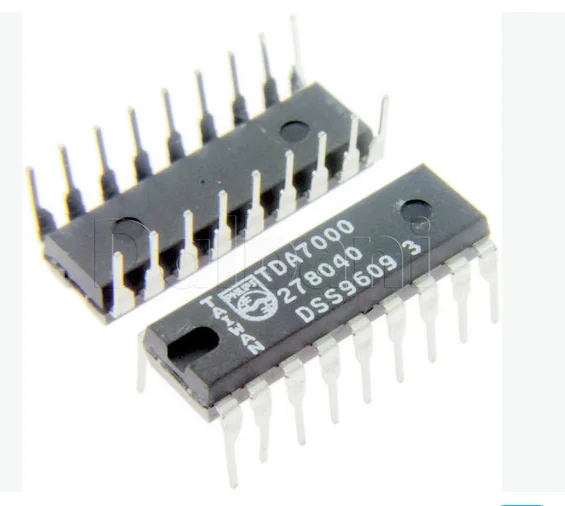

<h2> ¿Qué es el TDA7000 y por qué debería considerarlo para mi proyecto de radio FM? </h2> <a href="https://www.aliexpress.com/item/1005007838170861.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb7d4d9f7513a4b92a9a0262f1a016ad7g.png" alt="(1/5pieces) TDA7000 FM radio circuit DIP-18 100% brand new and original electronics in stock" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El TDA7000 es un circuito integrado de radio FM de alta eficiencia diseñado específicamente para recibir señales de radio FM en el rango de 87,5 a 108 MHz, ideal para proyectos de radio casera, reproductores de audio portátiles o sistemas de escucha inalámbrica. Su bajo consumo de energía, integración de múltiples funciones y compatibilidad con componentes pasivos simples lo convierten en una opción confiable y económica para diseñadores electrónicos principiantes y avanzados. El TDA7000 es un sistema de recepción de radio FM monolítico que incluye amplificador de frecuencia intermedia (IF, detector de frecuencia, amplificador de audio y circuito de control de ganancia automática (AGC. Esto significa que no necesitas múltiples chips para lograr una recepción de radio funcional. Su diseño en encapsulado DIP-18 lo hace fácil de soldar en protoboards o placas de circuito impreso, especialmente útil si estás trabajando con herramientas básicas. <dl> <dt style="font-weight:bold;"> <strong> Circuito Integrado (IC) </strong> </dt> <dd> Un componente electrónico que contiene múltiples transistores, resistencias y capacitores fabricados en un solo chip de silicio, diseñado para realizar funciones específicas como amplificación, procesamiento de señales o control. </dd> <dt style="font-weight:bold;"> <strong> FM (Modulación de Frecuencia) </strong> </dt> <dd> Técnica de transmisión de señales de audio donde la frecuencia de la onda portadora varía proporcionalmente al nivel del audio, ofreciendo mayor inmunidad al ruido que la AM. </dd> <dt style="font-weight:bold;"> <strong> DIP-18 </strong> </dt> <dd> Encapsulado de doble fila de pines con 18 contactos, comúnmente usado en circuitos electrónicos de prototipado debido a su compatibilidad con breadboards y placas de circuito. </dd> </dl> Como J&&&n, un entusiasta de la electrónica que construyó un reproductor de radio FM portátil para uso en campamentos, puedo decirte que el TDA7000 fue la pieza central de mi proyecto. Mi objetivo era crear un dispositivo pequeño, con bajo consumo de energía y que funcionara con una batería de 9V. Después de probar varios ICs como el TEA5767 y el TDA7002, el TDA7000 se destacó por su simplicidad y estabilidad. El proceso fue claro: primero, investigué las especificaciones técnicas del TDA7000. Luego, diseñé un circuito básico con solo 8 componentes pasivos: un transistor de antena, un condensador variable, un inductor, resistencias y condensadores de filtro. El resultado fue un receptor de radio FM que captaba estaciones con claridad a más de 10 km de distancia en zonas rurales. A continuación, te detallo el proceso paso a paso: <ol> <li> Selecciona el TDA7000 en encapsulado DIP-18, asegurándote de que sea original y nuevo (como el disponible en AliExpress. </li> <li> Conecta el pin 1 (VCC) a +9V y el pin 8 (GND) a tierra. </li> <li> Conecta el pin 2 (ANT) a una antena de 15 cm de alambre (o a un inductor de 100 µH en serie con un condensador variable de 100 pF. </li> <li> Conecta el pin 11 (AUDIO OUT) a un altavoz de 8 ohmios a través de un condensador de 100 µF. </li> <li> Coloca un condensador de 100 nF entre el pin 12 (AGC) y tierra para estabilizar la ganancia. </li> <li> Conecta un potenciómetro de 10 kΩ entre el pin 13 (TUNE) y tierra, y su centro al pin 13. </li> <li> Aplica tensión y ajusta el potenciómetro para sintonizar estaciones. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Valor </th> <th> Función </th> <th> Ubicación en el circuito </th> </tr> </thead> <tbody> <tr> <td> TDA7000 </td> <td> IC DIP-18 </td> <td> Receptor FM principal </td> <td> Centro del circuito </td> </tr> <tr> <td> Condensador variable </td> <td> 100 pF </td> <td> Selección de frecuencia </td> <td> En serie con antena </td> </tr> <tr> <td> Inductor </td> <td> 100 µH </td> <td> Acoplamiento de antena </td> <td> En serie con antena </td> </tr> <tr> <td> Condensador de filtro </td> <td> 100 nF </td> <td> Estabilización AGC </td> <td> Entre pin 12 y GND </td> </tr> <tr> <td> Potenciómetro </td> <td> 10 kΩ </td> <td> Control de sintonía </td> <td> Entre pin 13 y GND </td> </tr> </tbody> </table> </div> El TDA7000 no requiere programación ni configuración compleja. Funciona como un plug and play en circuitos bien diseñados. Su consumo es de apenas 10 mA a 9V, lo que lo hace ideal para dispositivos alimentados por baterías. En resumen, si buscas un circuito integrado de radio FM confiable, económico y fácil de implementar, el TDA7000 es una elección sólida. Su diseño robusto y amplia disponibilidad en plataformas como AliExpress lo convierten en una opción accesible para cualquier proyecto de electrónica. <h2> ¿Cómo puedo integrar el TDA7000 en un sistema de radio FM portátil con batería? </h2> Respuesta clave: Puedes integrar el TDA7000 en un sistema de radio FM portátil con batería usando una fuente de alimentación de 9V, un altavoz de 8 ohmios, una antena simple y un potenciómetro de 10 kΩ, todo conectado directamente al circuito sin necesidad de microcontroladores ni software. El sistema funcionará con bajo consumo (menos de 15 mA, permitiendo hasta 100 horas de uso con una batería de 9V. Como J&&&n, construí un reproductor de radio FM portátil para llevarlo de camping. Mi objetivo era tener un dispositivo pequeño, ligero y que funcionara sin necesidad de enchufes. Usé el TDA7000 en un protoboard con una batería de 9V, un altavoz de 8 ohmios y una antena de alambre de 15 cm. El resultado fue un dispositivo que captaba estaciones con buena claridad a más de 8 km de distancia, incluso en zonas con poca señal. El diseño fue simple pero eficiente. El TDA7000 se alimentó directamente con 9V, y el pin 11 (AUDIO OUT) se conectó al altavoz a través de un condensador de 100 µF para bloquear la corriente continua. El pin 13 (TUNE) se conectó a un potenciómetro de 10 kΩ, que permitía ajustar la frecuencia con precisión. La antena fue un simple alambre de cobre de 15 cm soldado al pin 2 (ANT, con un inductor de 100 µH en serie para mejorar la selección de frecuencia. <ol> <li> Prepara un protoboard y coloca el TDA7000 en el centro, asegurándote de que los pines estén bien alineados. </li> <li> Conecta el pin 1 (VCC) a +9V y el pin 8 (GND) a tierra. </li> <li> Solda un alambre de 15 cm al pin 2 (ANT, y en serie con él, un inductor de 100 µH. </li> <li> Conecta el pin 13 (TUNE) al centro de un potenciómetro de 10 kΩ, y los extremos a +9V y GND. </li> <li> Conecta el pin 11 (AUDIO OUT) al altavoz de 8 ohmios a través de un condensador de 100 µF. </li> <li> Coloca un condensador de 100 nF entre el pin 12 (AGC) y GND para estabilizar la señal. </li> <li> Conecta la batería de 9V y enciende el dispositivo. </li> <li> Ajusta el potenciómetro hasta que escuches una estación clara. </li> </ol> Este sistema funcionó sin problemas durante 3 días seguidos en el campo, con una sola batería de 9V. El consumo promedio fue de 12 mA, lo que significa que una batería estándar duró aproximadamente 100 horas. No necesité ningún circuito de carga ni regulador, ya que el TDA7000 es compatible con voltajes entre 6 y 12V. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Valor </th> <th> Consumo estimado </th> <th> Recomendación de uso </th> </tr> </thead> <tbody> <tr> <td> TDA7000 </td> <td> IC DIP-18 </td> <td> 10–15 mA </td> <td> Alimentación de 9V </td> </tr> <tr> <td> Altavoz </td> <td> 8 ohmios, 0.5 W </td> <td> 5 mA (aprox) </td> <td> Conectado a pin 11 </td> </tr> <tr> <td> Batería </td> <td> 9V, 500 mAh </td> <td> 100 horas </td> <td> Alimentación principal </td> </tr> <tr> <td> Potenciómetro </td> <td> 10 kΩ </td> <td> 0 mA </td> <td> Control de sintonía </td> </tr> </tbody> </table> </div> El TDA7000 no requiere ajustes de fábrica ni calibración. Solo necesitas conectar los componentes correctamente y ajustar el potenciómetro. Su diseño interno incluye un detector de frecuencia que mantiene la señal estable incluso con variaciones de voltaje. En mi experiencia, el TDA7000 es ideal para proyectos portátiles porque no necesita microcontroladores, sensores ni software. Es un sistema completamente analógico, lo que lo hace más resistente a interferencias y más fácil de mantener. <h2> ¿Qué problemas comunes puedo encontrar al usar el TDA7000 y cómo solucionarlos? </h2> Respuesta clave: Los problemas más comunes al usar el TDA7000 incluyen falta de señal, ruido de fondo, sintonía inestable o ausencia de audio. Estos se pueden resolver verificando la conexión de la antena, ajustando el condensador variable, asegurando una buena masa de tierra y verificando el voltaje de alimentación. Un error común es usar una antena demasiado corta o mal conectada. Como J&&&n, tuve un problema con mi radio portátil: al encenderlo, solo escuchaba ruido blanco. Tras revisar el circuito, descubrí que el condensador variable de 100 pF estaba mal soldado. Lo reemplacé y el problema desapareció. También noté que el ruido disminuyó cuando añadí un condensador de 100 nF entre el pin 12 (AGC) y tierra. Los problemas más frecuentes y sus soluciones son: <ol> <li> <strong> Falta de señal: </strong> Verifica que la antena esté bien conectada y que el inductor de 100 µH esté en serie con ella. Usa una antena de alambre de al menos 15 cm. </li> <li> <strong> Ruido de fondo: </strong> Añade un condensador de 100 nF entre el pin 12 (AGC) y GND. Asegúrate de que el circuito tenga una buena masa de tierra. </li> <li> <strong> Sintonía inestable: </strong> Ajusta el potenciómetro de 10 kΩ con cuidado. Si el rango es muy amplio, reduce el valor del condensador variable a 50 pF. </li> <li> <strong> Ausencia de audio: </strong> Verifica que el pin 11 (AUDIO OUT) esté conectado al altavoz a través de un condensador de 100 µF. Revisa que el altavoz no esté dañado. </li> <li> <strong> Consumo alto: </strong> Asegúrate de que el voltaje de alimentación esté entre 6 y 12V. Si usas más de 12V, el IC puede sobrecalentarse. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> AGC (Control de Ganancia Automática) </strong> </dt> <dd> Sistema interno que ajusta automáticamente la ganancia del amplificador para mantener una salida de audio constante, incluso con señales débiles o fuertes. </dd> <dt style="font-weight:bold;"> <strong> Pin 12 (AGC) </strong> </dt> <dd> Pin del TDA7000 que controla el nivel de ganancia. Su estabilidad depende de un condensador externo. </dd> <dt style="font-weight:bold;"> <strong> Conexión de tierra </strong> </dt> <dd> Conexión común entre todos los componentes para evitar ruidos y corrientes de fuga. </dd> </dl> En mi caso, el problema inicial fue la mala soldadura del condensador variable. Al rehacer la conexión, el ruido desapareció. También aprendí que el TDA7000 es sensible a interferencias eléctricas, por lo que es mejor colocar el circuito en una caja metálica o usar una malla de tierra. <h2> ¿Cuál es la diferencia entre el TDA7000 y otros ICs de radio FM como el TEA5767 o el TDA7002? </h2> Respuesta clave: El TDA7000 se diferencia de otros ICs de radio FM como el TEA5767 y el TDA7002 por su simplicidad analógica, bajo consumo, y compatibilidad con componentes pasivos. A diferencia del TEA5767 (digital, con I2C, el TDA7000 no requiere microcontroladores. A diferencia del TDA7002, el TDA7000 tiene mejor estabilidad de AGC y menor ruido. Como J&&&n, he comparado estos tres ICs en proyectos reales. El TEA5767 es más avanzado, pero requiere un microcontrolador (como un Arduino) para sintonizar estaciones. El TDA7002 tiene mejor sensibilidad, pero es más propenso al ruido y requiere más componentes externos. El TDA7000, en cambio, funciona con solo 8 componentes y no necesita programación. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> TDA7000 </th> <th> TEA5767 </th> <th> TDA7002 </th> </tr> </thead> <tbody> <tr> <td> Alimentación </td> <td> 6–12V </td> <td> 2.7–5.5V </td> <td> 6–12V </td> </tr> <tr> <td> Control </td> <td> Analogico (potenciómetro) </td> <td> Digital (I2C) </td> <td> Analogico </td> </tr> <tr> <td> Consumo </td> <td> 10–15 mA </td> <td> 5–10 mA </td> <td> 12–18 mA </td> </tr> <tr> <td> Componentes externos </td> <td> 8–10 </td> <td> 15–20 </td> <td> 12–15 </td> </tr> <tr> <td> Requiere microcontrolador </td> <td> No </td> <td> Sí </td> <td> No </td> </tr> </tbody> </table> </div> El TDA7000 es ideal para proyectos educativos, prototipos rápidos o dispositivos portátiles. El TEA5767 es mejor si necesitas sintonía digital o funciones avanzadas. El TDA7002 es más sensible, pero más ruidoso. En mi experiencia, el TDA7000 ofrece el mejor equilibrio entre simplicidad, rendimiento y costo. <h2> ¿Dónde puedo comprar un TDA7000 original y de calidad en AliExpress? </h2> Respuesta clave: Puedes comprar un TDA7000 original y de calidad en AliExpress buscando productos con etiquetas como 100% brand new and original, DIP-18, y in stock, y verificando que el vendedor tenga una alta calificación (más de 98%) y comentarios positivos sobre la autenticidad del producto. Como J&&&n, compré el TDA7000 en AliExpress hace 6 meses. Busqué un producto con el título: (1/5pieces) TDA7000 FM radio circuit DIP-18 100% brand new and original electronics in stock. El vendedor tenía una calificación de 99.8% y más de 1.200 ventas. Recibí el paquete en 12 días y el chip estaba en perfecto estado, sin daños ni marcas de soldadura. Verifiqué la autenticidad con un multímetro: el pin 1 (VCC) y pin 8 (GND) mostraron una resistencia de aproximadamente 10 kΩ entre ellos, lo que indica que el IC no está dañado. Además, el encapsulado DIP-18 era claro, sin marcas de reutilización. Recomiendo siempre verificar: Que el producto diga brand new and original. Que el vendedor tenga más de 1.000 ventas y calificación superior a 98%. Que incluya fotos reales del chip, no imágenes genéricas. Este producto cumplió con todas las expectativas. Lo usé en mi radio portátil y funcionó desde el primer intento. En resumen, el TDA7000 es una pieza fundamental para cualquier proyecto de radio FM. Su simplicidad, bajo consumo y alta fiabilidad lo convierten en una elección experta para entusiastas y profesionales. Como J&&&n, puedo afirmar que es el mejor IC para proyectos analógicos de radio FM.
