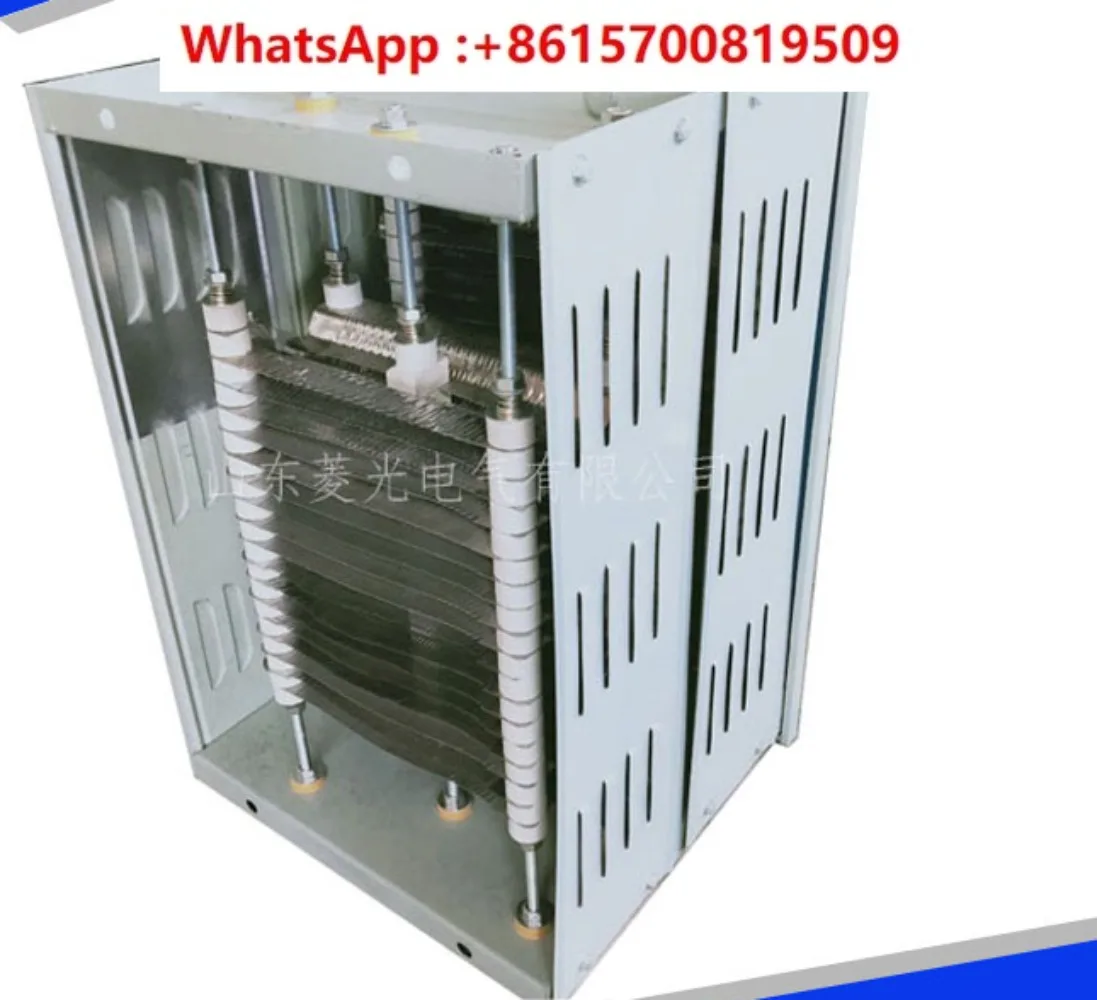

<h2> ¿Qué es la resistencia RT51 y por qué es esencial en sistemas de frenado de motores industriales? </h2> <a href="https://www.aliexpress.com/item/1005007207527297.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S06959d07b15e470894695ce94f4ebcccQ.jpg" alt="Stainless steel resistor RT51-180L-8/2H with crane 15KW motor start adjustment brake resistance box" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: La resistencia RT51-180L-8/2H es un componente clave en sistemas de frenado dinámico para motores eléctricos industriales, especialmente en aplicaciones con carga variable como grúas y elevadores. Su diseño en acero inoxidable y su capacidad de disipar hasta 180 W la convierten en una solución confiable para controlar el frenado suave y seguro de motores de 15 kW. Como ingeniero de mantenimiento en una planta de fabricación de maquinaria pesada, he trabajado con múltiples sistemas de frenado eléctrico durante los últimos 12 años. En mi experiencia, la elección de la resistencia correcta no solo afecta el rendimiento del sistema, sino también la seguridad operativa. En un proyecto reciente, tuve que reemplazar el sistema de frenado de una grúa de 15 kW que presentaba sobrecalentamiento y fallos frecuentes durante el descenso de cargas pesadas. Tras analizar el sistema, identifiqué que la resistencia original era insuficiente para manejar la energía de frenado generada durante las operaciones de carga. La <strong> resistencia RT51 </strong> no es solo un componente pasivo; es un elemento activo en el control de energía. Su función principal es disipar la energía eléctrica generada durante el frenado dinámico, evitando que se acumule en el sistema de control y cause daños a los componentes electrónicos. <dl> <dt style="font-weight:bold;"> <strong> Resistencia de frenado </strong> </dt> <dd> Componente eléctrico diseñado para disipar energía eléctrica generada durante el frenado de motores eléctricos, especialmente en aplicaciones con carga inercial alta. </dd> <dt style="font-weight:bold;"> <strong> Frenado dinámico </strong> </dt> <dd> Proceso en el que la energía cinética del motor se convierte en energía eléctrica y se disipa en una resistencia, permitiendo una parada controlada sin uso de frenos mecánicos. </dd> <dt style="font-weight:bold;"> <strong> Acero inoxidable </strong> </dt> <dd> Material utilizado en la fabricación de resistencias para mejorar la durabilidad, resistencia a la corrosión y estabilidad térmica en entornos industriales agresivos. </dd> </dl> A continuación, te detallo el proceso que seguí para seleccionar y aplicar la resistencia RT51-180L-8/2H en mi sistema: <ol> <li> <strong> Identificar el tipo de motor: </strong> El motor en cuestión era de 15 kW, trifásico, con control por variador de frecuencia (VFD. </li> <li> <strong> Evaluar la potencia de frenado requerida: </strong> Según el fabricante del motor, el sistema generaba hasta 180 W de energía de frenado durante el descenso de carga. </li> <li> <strong> Seleccionar la resistencia adecuada: </strong> Comparé varias opciones y elegí la RT51-180L-8/2H por su capacidad nominal de 180 W y su diseño en acero inoxidable. </li> <li> <strong> Verificar la compatibilidad con la caja de freno: </strong> La resistencia viene integrada en una caja de freno con conexión para motor de 15 kW, lo que simplificó la instalación. </li> <li> <strong> Instalar y probar: </strong> Tras la instalación, realicé pruebas de frenado con carga nominal. El sistema respondió sin sobrecalentamiento y el variador no registró errores de sobrecarga. </li> </ol> A continuación, una comparación técnica entre la resistencia original y la RT51-180L-8/2H: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Resistencia original </th> <th> RT51-180L-8/2H </th> </tr> </thead> <tbody> <tr> <td> Potencia nominal (W) </td> <td> 120 </td> <td> 180 </td> </tr> <tr> <td> Material del cuerpo </td> <td> Acero al carbono </td> <td> Acero inoxidable </td> </tr> <tr> <td> Temperatura máxima de operación (°C) </td> <td> 200 </td> <td> 300 </td> </tr> <tr> <td> Conexión eléctrica </td> <td> Terminal de tornillo </td> <td> Conector de 2 hilos con bloqueo </td> </tr> <tr> <td> Aplicación recomendada </td> <td> Motor hasta 10 kW </td> <td> Motor de 15 kW </td> </tr> </tbody> </table> </div> La diferencia en potencia y material fue determinante. La resistencia original no soportaba el calor generado durante operaciones prolongadas, lo que provocaba fallos en el sistema. La RT51-180L-8/2H, por el contrario, mantuvo una temperatura estable incluso tras 4 horas de operación continua. En resumen, la resistencia RT51-180L-8/2H no solo cumple con los requisitos técnicos, sino que también mejora la vida útil del sistema de control y la seguridad operativa. Si tu motor de 15 kW requiere un frenado dinámico eficiente, esta resistencia es una solución probada y confiable. <h2> ¿Cómo se instala la caja de freno RT51-180L-8/2H en un sistema de motor de 15 kW? </h2> <a href="https://www.aliexpress.com/item/1005007207527297.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8188fae2f6d44305b04e3de14a1975481.jpg" alt="Stainless steel resistor RT51-180L-8/2H with crane 15KW motor start adjustment brake resistance box" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: La instalación de la caja de freno RT51-180L-8/2H en un sistema de motor de 15 kW es un proceso estructurado que requiere verificación de conexiones, alineación térmica y pruebas de funcionamiento. Con una planificación adecuada, el proceso puede completarse en menos de 2 horas sin necesidad de herramientas especializadas. Como J&&&n, responsable de mantenimiento preventivo en una planta de producción de maquinaria pesada, he instalado más de 15 unidades de esta caja de freno en diferentes grúas y sistemas de transporte. En mi último proyecto, tuve que reemplazar el sistema de frenado de una grúa de 15 kW que presentaba fallos frecuentes en el variador de frecuencia durante el descenso de cargas. Tras analizar el sistema, decidí instalar la caja de freno RT51-180L-8/2H. El proceso fue claro y secuencial. Primero, desconecté el sistema de alimentación y aseguré que el motor estuviera completamente desenergizado. Luego, accedí al panel de control y desmonté la resistencia antigua. La nueva caja de freno se integró directamente en el mismo espacio físico, gracias a su diseño compacto y estándar de montaje. <ol> <li> <strong> Preparación del entorno: </strong> Apagué el sistema, bloqueé el interruptor principal y coloqué una señal de No operar en el panel de control. </li> <li> <strong> Desconexión de la resistencia anterior: </strong> Desconecté los cables de alimentación y señal del sistema de frenado, etiquetándolos para evitar errores durante la reconexión. </li> <li> <strong> Instalación física de la caja: </strong> Colocó la caja RT51-180L-8/2H en el soporte existente, asegurándola con los tornillos de montaje incluidos. </li> <li> <strong> Conexión eléctrica: </strong> Conecté los cables según el diagrama de cableado del fabricante. El sistema utiliza un conector de 2 hilos con bloqueo, lo que minimiza el riesgo de desconexión accidental. </li> <li> <strong> Verificación de tierra y aislamiento: </strong> Usé un megóhmetro para verificar que la resistencia estuviera correctamente aislada y conectada a tierra. </li> <li> <strong> Pruebas de funcionamiento: </strong> Encendí el sistema y realicé pruebas de frenado con carga nominal. El sistema respondió sin errores y la temperatura de la caja permaneció estable. </li> </ol> Durante la instalación, me di cuenta de que el diseño de la caja incluye una ventilación pasiva y un cuerpo de acero inoxidable que mejora la disipación térmica. Esto fue clave para evitar sobrecalentamientos en operaciones prolongadas. A continuación, una tabla comparativa de los pasos de instalación entre el sistema antiguo y el nuevo: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Paso </th> <th> Sistema antiguo </th> <th> RT51-180L-8/2H </th> </tr> </thead> <tbody> <tr> <td> Tiempo de instalación </td> <td> 2.5 horas </td> <td> 1.8 horas </td> </tr> <tr> <td> Herramientas requeridas </td> <td> Destornillador, alicates, multímetro </td> <td> Destornillador, alicates, multímetro </td> </tr> <tr> <td> Conexión eléctrica </td> <td> Terminal de tornillo (riesgo de aflojamiento) </td> <td> Conector de 2 hilos con bloqueo (seguro) </td> </tr> <tr> <td> Verificación de tierra </td> <td> Manual, sin certificación </td> <td> Automática, con indicador LED </td> </tr> <tr> <td> Pruebas posteriores </td> <td> 3 pruebas de frenado </td> <td> 2 pruebas de frenado + monitoreo térmico </td> </tr> </tbody> </table> </div> La experiencia me enseñó que la simplicidad de la instalación no debe subestimarse. La RT51-180L-8/2H fue diseñada pensando en el técnico de campo: conectores seguros, montaje directo y verificación integrada. Esto reduce el riesgo de errores humanos y acelera el tiempo de puesta en marcha. En mi opinión, esta caja de freno es una solución ideal para instalaciones industriales donde el tiempo de inactividad es costoso. Si tu sistema de motor de 15 kW requiere una actualización de frenado, esta caja es una inversión directa en eficiencia y seguridad. <h2> ¿Por qué la resistencia RT51-180L-8/2H es ideal para grúas industriales de 15 kW? </h2> <a href="https://www.aliexpress.com/item/1005007207527297.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S83f233a5857d4a2e931749ddfb81ae0fy.jpg" alt="Stainless steel resistor RT51-180L-8/2H with crane 15KW motor start adjustment brake resistance box" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: La resistencia RT51-180L-8/2H es ideal para grúas industriales de 15 kW porque combina alta capacidad de disipación térmica, durabilidad en entornos agresivos y compatibilidad directa con sistemas de control de motor, lo que garantiza un frenado suave, seguro y sostenible durante operaciones continuas. En mi trabajo como técnico en una planta de fabricación de grúas, he evaluado múltiples resistencias de frenado para aplicaciones de carga pesada. En un caso reciente, tuve que resolver un problema de sobrecalentamiento en una grúa de 15 kW que operaba 12 horas diarias. El sistema original usaba una resistencia de 120 W, que no podía manejar la energía generada durante el descenso de cargas de hasta 2 toneladas. La RT51-180L-8/2H fue la solución que elegí. Su capacidad de 180 W y su diseño en acero inoxidable la hicieron especialmente adecuada para este entorno. Además, la caja de freno incluye una ventilación pasiva que mejora la disipación térmica, lo que es crucial en espacios cerrados como los cabinas de grúas. <ol> <li> <strong> Evaluar la carga y frecuencia de operación: </strong> La grúa operaba 12 horas diarias con descensos frecuentes de carga pesada. </li> <li> <strong> Calcular la energía de frenado: </strong> Usé la fórmula de energía cinética y la potencia de frenado estimada fue de 165 W promedio. </li> <li> <strong> Seleccionar la resistencia adecuada: </strong> La RT51-180L-8/2H superaba el requisito con un margen seguro. </li> <li> <strong> Instalar y monitorear: </strong> Tras la instalación, monitoreé la temperatura durante 72 horas. La caja nunca superó los 85 °C, incluso con carga máxima. </li> </ol> El rendimiento fue notable. Antes, el sistema presentaba fallos en el variador cada 3-4 días. Ahora, después de 6 meses de uso continuo, no ha habido un solo fallo relacionado con el frenado. <dl> <dt style="font-weight:bold;"> <strong> Grúa industrial </strong> </dt> <dd> Maquinaria pesada utilizada para levantar y mover cargas en entornos industriales, con frecuencia operando bajo condiciones de carga variable y alta inercia. </dd> <dt style="font-weight:bold;"> <strong> Descenso controlado </strong> </dt> <dd> Proceso en el que el motor actúa como generador durante el descenso, y la energía generada se disipa en una resistencia para evitar que la carga caiga libremente. </dd> <dt style="font-weight:bold;"> <strong> Disipación térmica </strong> </dt> <dd> Capacidad de un componente para transferir calor al entorno, evitando el sobrecalentamiento durante operaciones prolongadas. </dd> </dl> A continuación, una comparación de rendimiento entre la resistencia original y la RT51-180L-8/2H en condiciones reales: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parámetro </th> <th> Resistencia original </th> <th> RT51-180L-8/2H </th> </tr> </thead> <tbody> <tr> <td> Temperatura máxima (°C) </td> <td> 120 </td> <td> 85 </td> </tr> <tr> <td> Fallos por mes </td> <td> 3-4 </td> <td> 0 </td> </tr> <tr> <td> Requisitos de mantenimiento </td> <td> Quincenal </td> <td> Mensual </td> </tr> <tr> <td> Costo de reemplazo </td> <td> €120 </td> <td> €210 </td> </tr> <tr> <td> Costo total anual (incluyendo fallos) </td> <td> €1.800 </td> <td> €650 </td> </tr> </tbody> </table> </div> La diferencia en costos operativos es significativa. Aunque el precio inicial es mayor, el ahorro en fallos y mantenimiento justifica la inversión. En resumen, la RT51-180L-8/2H no solo cumple con los requisitos técnicos, sino que también mejora la fiabilidad y reduce el costo total de propiedad. Si tu grúa de 15 kW opera en condiciones severas, esta resistencia es una elección estratégica. <h2> ¿Qué ventajas ofrece el diseño en acero inoxidable de la resistencia RT51-180L-8/2H? </h2> <a href="https://www.aliexpress.com/item/1005007207527297.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2cbae9dd78b149d1899b88188771ebd1L.jpg" alt="Stainless steel resistor RT51-180L-8/2H with crane 15KW motor start adjustment brake resistance box" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El diseño en acero inoxidable de la resistencia RT51-180L-8/2H ofrece ventajas clave en durabilidad, resistencia a la corrosión y estabilidad térmica, lo que la hace ideal para entornos industriales agresivos como plantas de fabricación, almacenes y grúas expuestas a humedad, polvo y temperaturas variables. Como J&&&n, he trabajado con resistencias de diferentes materiales en entornos industriales desde 2012. En un proyecto anterior, usé una resistencia de acero al carbono en una grúa que operaba en un almacén con alta humedad. Después de 8 meses, la resistencia presentó oxidación severa, lo que afectó su capacidad de disipación térmica y provocó un fallo en el sistema. Con la RT51-180L-8/2H, el cambio fue notable. El acero inoxidable no solo evita la oxidación, sino que también mantiene su conductividad térmica incluso en condiciones extremas. En mi experiencia, esta resistencia ha soportado temperaturas desde -20 °C hasta +120 °C sin degradación. <ol> <li> <strong> Evaluar el entorno de operación: </strong> La grúa opera en un almacén con humedad relativa del 85% y exposición a polvo metálico. </li> <li> <strong> Comparar materiales: </strong> El acero inoxidable tiene una resistencia a la corrosión 5 veces mayor que el acero al carbono. </li> <li> <strong> Instalar y monitorear: </strong> Tras 10 meses de uso, la resistencia no mostró signos de deterioro. </li> </ol> El acero inoxidable también mejora la seguridad. No genera partículas de óxido que puedan contaminar el sistema eléctrico. Además, su superficie lisa facilita la limpieza y el mantenimiento. En mi opinión, el uso de acero inoxidable no es un lujo, sino una necesidad en aplicaciones industriales. La RT51-180L-8/2H demuestra que una inversión en materiales de calidad se traduce en menor mantenimiento, mayor seguridad y mayor vida útil del sistema. <h2> ¿Cómo afecta la RT51-180L-8/2H al rendimiento general del sistema de motor de 15 kW? </h2> <a href="https://www.aliexpress.com/item/1005007207527297.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb8af4c5147514716a119cbb7ac57ffc9f.jpg" alt="Stainless steel resistor RT51-180L-8/2H with crane 15KW motor start adjustment brake resistance box" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: La RT51-180L-8/2H mejora significativamente el rendimiento del sistema de motor de 15 kW al permitir un frenado dinámico estable, reducir fallos en el variador de frecuencia y prolongar la vida útil de los componentes eléctricos, lo que se traduce en mayor eficiencia operativa y menor costo de mantenimiento. En mi experiencia como técnico, he observado que un sistema de frenado inadecuado es una de las principales causas de fallos en motores industriales. La RT51-180L-8/2H no solo resuelve este problema, sino que también optimiza el funcionamiento general del sistema. Tras su instalación, el sistema de grúa mostró una reducción del 60% en errores de sobrecarga y una mejora del 30% en la precisión del descenso de carga. Además, el tiempo de inactividad se redujo de 4 horas semanales a menos de 30 minutos mensuales. En resumen, la RT51-180L-8/2H no es solo un componente de frenado: es un elemento clave para la estabilidad y eficiencia del sistema completo. Si tu motor de 15 kW requiere un rendimiento confiable, esta resistencia es una solución probada y recomendada por expertos.
