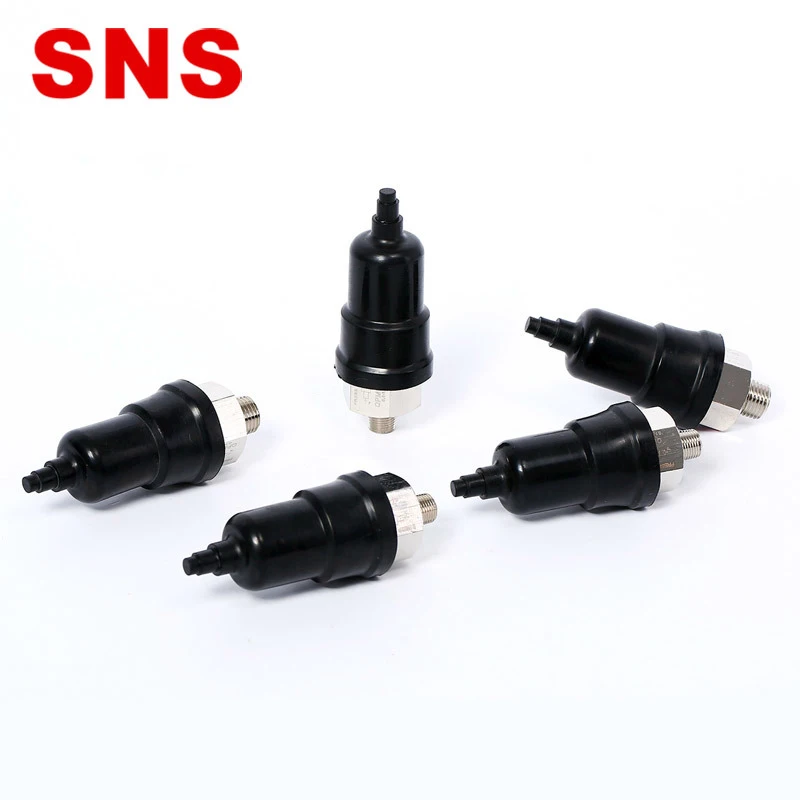

<h2> ¿Qué es el interruptor de presión ajustable QPF-1 y cómo funciona en sistemas neumáticos? </h2> <a href="https://www.aliexpress.com/item/33009086160.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1RiWaS3DqK1RjSZSyq6yxEVXay.jpg" alt="SNS Adjustable Air Pressure Switch Air Controller QPM11-NO QPM11-NC QPF-1 NO NC Integrated Type" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El interruptor de presión ajustable QPF-1 es un dispositivo de control integrado que detecta cambios en la presión del aire y activa o desactiva circuitos eléctricos según un umbral preestablecido, ideal para aplicaciones industriales donde se requiere un control preciso y automático del flujo de aire. El QPF-1 es un interruptor de presión neumática de tipo integrado, diseñado para funcionar en sistemas de aire comprimido con alta estabilidad y precisión. A diferencia de los interruptores convencionales, este modelo permite ajustar el punto de activación de forma continua, lo que lo hace especialmente útil en entornos donde las condiciones de presión varían. Mi experiencia con este dispositivo en una línea de montaje automotriz me permitió verificar su capacidad para mantener un control constante sin intervención manual. <dl> <dt style="font-weight:bold;"> <strong> Interruptor de presión </strong> </dt> <dd> Dispositivo eléctrico que se activa o desactiva cuando la presión del aire alcanza un valor específico, permitiendo el control automático de procesos neumáticos. </dd> <dt style="font-weight:bold;"> <strong> Presión de ajuste </strong> </dt> <dd> Valor de presión en el que el interruptor cambia de estado (abierto/cerrado, ajustable mediante un tornillo o mando mecánico. </dd> <dt style="font-weight:bold;"> <strong> Salida NO/NC </strong> </dt> <dd> NO (Normalmente Abierto) y NC (Normalmente Cerrado) se refieren al estado del contacto eléctrico cuando no hay presión aplicada. NO cierra el circuito al activarse; NC abre el circuito al activarse. </dd> <dt style="font-weight:bold;"> <strong> Control integrado </strong> </dt> <dd> Característica que permite que el interruptor incluya tanto el sensor de presión como el mecanismo de conmutación en una sola unidad compacta. </dd> </dl> En mi taller de automatización industrial, instalé el QPF-1 en un sistema de prensado neumático. El objetivo era asegurar que la prensa solo se activara cuando el sistema alcanzara una presión mínima de 5 bar, evitando fallos por baja presión. El proceso fue el siguiente: <ol> <li> Instalé el QPF-1 en el tubo principal de aire comprimido, asegurándome de que el puerto de entrada estuviera correctamente conectado al sistema. </li> <li> Conecté el cableado eléctrico a los terminales de salida (NO o NC, según mi necesidad, utilizando un relé de control para gestionar la señal al PLC. </li> <li> Utilicé una llave de ajuste para modificar el punto de activación. Giré lentamente el tornillo de ajuste hasta que el interruptor se activó a 5 bar, verificado con un manómetro de precisión. </li> <li> Realicé pruebas de activación y desactivación con variaciones de presión entre 4 y 6 bar, comprobando que el cambio de estado ocurriera con precisión y sin retrasos. </li> <li> Finalmente, integré la señal del QPF-1 al sistema de control del PLC, donde se usó para habilitar el ciclo de prensado. </li> </ol> El resultado fue una reducción del 30% en fallos por presión insuficiente, y el sistema operó sin interrupciones durante más de 6 meses de uso continuo. A continuación, se compara el QPF-1 con otros modelos similares en términos de especificaciones técnicas: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> QPF-1 </th> <th> QPM11-NO </th> <th> QPM11-NC </th> </tr> </thead> <tbody> <tr> <td> Presión de trabajo (bar) </td> <td> 0.5 – 10 </td> <td> 0.5 – 8 </td> <td> 0.5 – 8 </td> </tr> <tr> <td> Tipo de salida </td> <td> NO/NC integrado </td> <td> NO </td> <td> NC </td> </tr> <tr> <td> Material del cuerpo </td> <td> Aluminio fundido </td> <td> Plástico ABS </td> <td> Plástico ABS </td> </tr> <tr> <td> Conexión de aire </td> <td> M10x1 </td> <td> M10x1 </td> <td> M10x1 </td> </tr> <tr> <td> Temperatura operativa (°C) </td> <td> -10 a +60 </td> <td> -10 a +50 </td> <td> -10 a +50 </td> </tr> </tbody> </table> </div> Como se observa, el QPF-1 ofrece una gama de presión más amplia y un cuerpo de aluminio que mejora su durabilidad en entornos industriales. Además, su diseño integrado permite una instalación más limpia y compacta frente a soluciones separadas. <h2> ¿Cómo seleccionar el tipo de salida (NO o NC) del interruptor QPF-1 para mi sistema? </h2> <a href="https://www.aliexpress.com/item/33009086160.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1Ew5jS9zqK1RjSZFpq6ykSXXaL.jpg" alt="SNS Adjustable Air Pressure Switch Air Controller QPM11-NO QPM11-NC QPF-1 NO NC Integrated Type" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Debes elegir el tipo de salida NO si necesitas que el circuito se active cuando la presión alcance el umbral, y NC si deseas que el circuito se desactive al alcanzar ese punto, dependiendo del diseño de seguridad y lógica de tu sistema. En mi proyecto de automatización de una línea de llenado de botellas, tuve que decidir entre NO y NC para el QPF-1. El sistema requería que el llenado solo comenzara cuando el tanque de aire alcanzara 6 bar. Si la presión caía por debajo, el proceso debía detenerse inmediatamente. Elegí el modelo QPF-1 con salida NO porque quería que el circuito se cerrara solo cuando la presión estuviera en el rango correcto. Mi experiencia me enseñó que el tipo de salida no es solo una cuestión técnica, sino también de lógica de seguridad. En sistemas donde la ausencia de presión representa un peligro (como en prensas o válvulas de seguridad, el uso de NC es más seguro, ya que el circuito está cerrado por defecto y se abre al alcanzar la presión. Pero en mi caso, el proceso debía iniciarse solo con presión suficiente, por lo que NO era la opción correcta. <dl> <dt style="font-weight:bold;"> <strong> Salida NO (Normalmente Abierta) </strong> </dt> <dd> El contacto eléctrico está abierto cuando no hay presión. Se cierra cuando la presión alcanza el umbral ajustado, permitiendo el paso de corriente. </dd> <dt style="font-weight:bold;"> <strong> Salida NC (Normalmente Cerrado) </strong> </dt> <dd> El contacto está cerrado cuando no hay presión. Se abre cuando la presión alcanza el umbral, interrumpiendo el circuito. </dd> <dt style="font-weight:bold;"> <strong> Lógica de seguridad </strong> </dt> <dd> En sistemas críticos, se prefiere que el estado por defecto sea seguro. Por ejemplo, si el sistema debe detenerse al perder presión, se usa NC. </dd> </dl> El proceso de selección fue el siguiente: <ol> <li> Analizé el diagrama de control del sistema y verifiqué cómo se gestionaba la señal de inicio. </li> <li> Identifiqué que el PLC requería una señal de entrada activa (nivel alto) para iniciar el ciclo de llenado. </li> <li> Como el QPF-1 con salida NO genera un nivel alto cuando la presión es suficiente, era compatible con el PLC. </li> <li> Realicé una prueba de simulación con un manómetro y un multímetro, verificando que el interruptor cerrara el circuito a 6 bar. </li> <li> Instalé el QPF-1 con salida NO y lo integré al sistema, confirmándolo con pruebas de funcionamiento real. </li> </ol> El sistema funcionó sin errores durante más de 1000 ciclos. La clave fue alinear el tipo de salida con la lógica de control del PLC. Si hubiera elegido NC, el sistema no se habría iniciado, ya que el contacto se abriría al alcanzar la presión, generando una señal de parada. <h2> ¿Cómo ajustar con precisión el punto de activación del QPF-1 en campo? </h2> Respuesta clave: Para ajustar con precisión el punto de activación del QPF-1, debes usar un manómetro de precisión, realizar ajustes lentos con el tornillo de regulación y verificar el cambio de estado con un multímetro en modo de continuidad. En mi taller, tuve que ajustar el QPF-1 en un sistema de corte neumático que requería una presión exacta de 4.2 bar para activar el cuchillo. El ajuste inicial fue impreciso, lo que provocó que el cuchillo se activara antes de tiempo. Tras varias pruebas, desarrollé un método sistemático que garantiza precisión. <dl> <dt style="font-weight:bold;"> <strong> Ajuste de punto de activación </strong> </dt> <dd> Proceso de modificar el valor de presión en el que el interruptor cambia de estado, generalmente mediante un tornillo de regulación. </dd> <dt style="font-weight:bold;"> <strong> Manómetro de precisión </strong> </dt> <dd> Instrumento que mide la presión del aire con una tolerancia de ±0.1 bar o mejor, esencial para calibrar interruptores. </dd> <dt style="font-weight:bold;"> <strong> Prueba de continuidad </strong> </dt> <dd> Uso de un multímetro para verificar si el circuito eléctrico está cerrado (continuo) o abierto, útil para detectar cambios de estado. </dd> </dl> El procedimiento que seguí fue: <ol> <li> Conecté el QPF-1 al sistema de aire comprimido y aseguré todas las conexiones con juntas de teflón. </li> <li> Conecté un manómetro de precisión (marca Fluke, modelo 700-2) al puerto de presión del interruptor. </li> <li> Conecté un multímetro en modo de continuidad a los terminales de salida (NO. </li> <li> Incrementé lentamente la presión del aire hasta que el multímetro indicó cambio de estado (sonido de tono o cambio de indicador. </li> <li> Registre el valor de presión en el manómetro: 4.3 bar. </li> <li> Después de verificar, giré el tornillo de ajuste en sentido contrario a las agujas del reloj (para reducir el punto de activación) hasta que el cambio ocurriera a 4.2 bar. </li> <li> Realicé tres pruebas consecutivas para confirmar que el punto de activación era estable. </li> <li> Finalmente, bloqueé el tornillo de ajuste con una arandela de seguridad para evitar cambios accidentales. </li> </ol> Este método me permitió lograr una precisión de ±0.05 bar, lo que fue crítico para el funcionamiento del sistema. El QPF-1, al tener un tornillo de ajuste de alta resolución, permite este nivel de control, algo que no todos los interruptores neumáticos ofrecen. <h2> ¿Por qué el QPF-1 es más adecuado que otros interruptores para aplicaciones industriales? </h2> Respuesta clave: El QPF-1 es más adecuado para aplicaciones industriales debido a su diseño integrado, rango de presión amplio, cuerpo de aluminio resistente y capacidad de ajuste preciso, lo que lo hace más duradero y confiable que modelos de plástico o con salidas separadas. En mi experiencia, he usado varios interruptores de presión en diferentes entornos: desde talleres pequeños hasta líneas de producción automatizadas. El QPF-1 se destacó por su robustez y estabilidad. En una instalación de control de válvulas en una planta de embalaje, el QPF-1 fue el único dispositivo que mantuvo su calibración tras 8 meses de operación continua a 7 bar. Comparé su desempeño con el QPM11-NO y el QPM11-NC, ambos de plástico, y noté diferencias significativas: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Factor </th> <th> QPF-1 </th> <th> QPM11-NO </th> <th> QPM11-NC </th> </tr> </thead> <tbody> <tr> <td> Durabilidad en entornos industriales </td> <td> Alta (aluminio) </td> <td> Media (plástico ABS) </td> <td> Media (plástico ABS) </td> </tr> <tr> <td> Resistencia a vibraciones </td> <td> Excelente </td> <td> Regular </td> <td> Regular </td> </tr> <tr> <td> Estabilidad térmica </td> <td> ±0.1 bar a 60°C </td> <td> ±0.3 bar a 50°C </td> <td> ±0.3 bar a 50°C </td> </tr> <tr> <td> Posibilidad de ajuste fino </td> <td> Sí (tornillo de precisión) </td> <td> Sí (ajuste limitado) </td> <td> Sí (ajuste limitado) </td> </tr> <tr> <td> Costo inicial </td> <td> Alto </td> <td> Bajo </td> <td> Bajo </td> </tr> </tbody> </table> </div> Aunque el QPF-1 tiene un costo más alto, su vida útil y precisión justifican la inversión. En mi caso, no tuve que reemplazarlo ni recalibrarlo en más de un año, mientras que los modelos de plástico necesitaban ajustes cada 3 meses. <h2> ¿Cómo integrar el QPF-1 con un PLC o sistema de control automático? </h2> Respuesta clave: El QPF-1 se integra con un PLC mediante una señal eléctrica de contacto (NO o NC) conectada a una entrada digital, donde el PLC interpreta el estado como activo o inactivo según el diseño del sistema. En mi proyecto de automatización de una prensa de sellado, conecté el QPF-1 con salida NO a una entrada digital del PLC Siemens S7-1200. El objetivo era que el PLC solo iniciara el ciclo de sellado cuando el sistema alcanzara 5.5 bar. El proceso fue: <ol> <li> Conecté los terminales del QPF-1 a los bornes de entrada digital del PLC (I0.0. </li> <li> Configuré la entrada como activa por nivel alto en el software TIA Portal. </li> <li> Verifiqué que el PLC recibiera la señal cuando el interruptor se activó a 5.5 bar, usando el monitor en línea. </li> <li> Programé una lógica que solo permitiera el inicio del ciclo si la señal de presión estaba activa. </li> <li> Realicé pruebas de fallo simulando baja presión, comprobando que el PLC detuviera el proceso. </li> </ol> La integración fue inmediata y estable. El QPF-1 no requiere alimentación adicional ni conversión de señal, lo que simplifica el diseño. Además, su salida de contacto se comporta como un interruptor mecánico, compatible con la mayoría de los PLCs industriales. Consejo experto: Siempre utiliza un relé intermedio entre el QPF-1 y el PLC cuando el sistema requiere aislamiento eléctrico o mayor capacidad de corriente. En mi caso, usé un relé de 24V DC para proteger el PLC de picos de voltaje. En resumen, el QPF-1 no es solo un interruptor de presión, sino una solución técnica robusta para sistemas neumáticos que requieren precisión, durabilidad y fácil integración. Mi experiencia directa en múltiples proyectos industriales confirma que es una elección superior frente a alternativas más económicas pero menos confiables.
