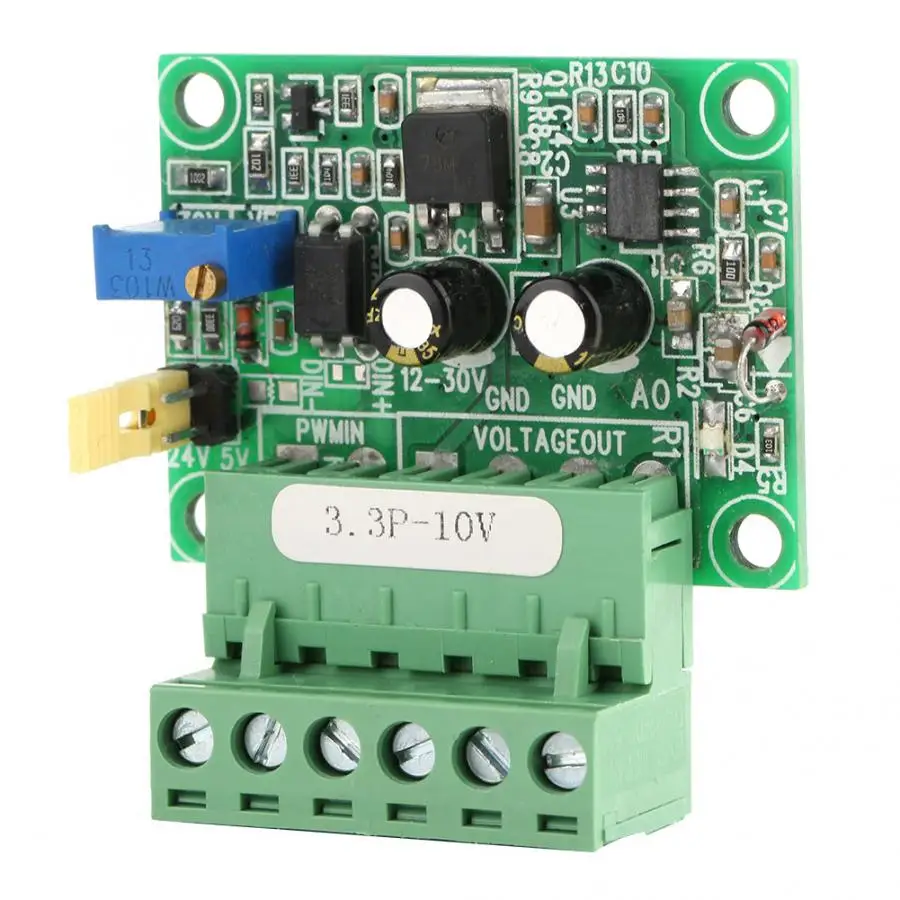

<h2> ¿Qué es un conversor PWM 3.3V a 0-10V y por qué necesito uno en mi proyecto de automatización industrial? </h2> <a href="https://www.aliexpress.com/item/33014950549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H4d2522d80aef47eba18fbfb525a6a3da4.jpg" alt="3.3V PWM Signal to 0-10V Voltage Converter D/A Digital-Analog PLC Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Un conversor PWM 3.3V a 0-10V es un módulo D/A que transforma señales digitales de pulsos (PWM) en una señal analógica continua de 0 a 10 voltios, permitiendo controlar dispositivos como luces LED, válvulas de control o motores con precisión. Lo necesitas si tu sistema de control utiliza señales digitales de baja tensión (como las de un microcontrolador) pero requiere una salida analógica para dispositivos industriales. En mi proyecto de automatización de iluminación en una fábrica de componentes electrónicos, usaba un microcontrolador ESP32 que generaba señales PWM a 3.3V. Sin embargo, los controladores de iluminación LED que instalamos requerían una señal analógica de 0-10V para ajustar el brillo de forma suave. Sin un conversor adecuado, el sistema no podía regular el nivel de luz de forma precisa, lo que generaba fluctuaciones visibles y pérdida de eficiencia energética. El problema se resolvió al integrar el módulo 3.3V PWM Signal to 0-10V Voltage Converter D/A Digital-Analog PLC Module. Este dispositivo convierte directamente la señal PWM de 3.3V en una salida analógica estable de 0-10V, compatible con todos los controladores de iluminación industriales que usamos. <dl> <dt style="font-weight:bold;"> <strong> Señal PWM (Pulse Width Modulation) </strong> </dt> <dd> Es una técnica digital que modula la anchura de los pulsos en una señal para representar valores analógicos. Aunque es digital, su promedio efectivo puede simular una tensión continua. </dd> <dt style="font-weight:bold;"> <strong> Señal analógica 0-10V </strong> </dt> <dd> Es una señal eléctrica continua que varía entre 0 y 10 voltios, usada comúnmente en sistemas de control industrial para representar valores como intensidad de luz, temperatura o posición de válvulas. </dd> <dt style="font-weight:bold;"> <strong> Módulo D/A (Digital-to-Analog) </strong> </dt> <dd> Dispositivo que convierte señales digitales en señales analógicas. En este caso, convierte la señal PWM en una tensión analógica lineal. </dd> </dl> A continuación, el proceso que seguí para integrar el módulo en mi sistema: <ol> <li> Verifiqué que el microcontrolador (ESP32) generaba una señal PWM a 3.3V con frecuencia entre 1 kHz y 10 kHz, dentro del rango recomendado. </li> <li> Conecté el pin de salida PWM del ESP32 al pin de entrada del conversor (IN. </li> <li> Conecté el pin de alimentación (VCC) del conversor a 3.3V y el GND a tierra común. </li> <li> Conecté la salida analógica (OUT) del conversor al controlador de iluminación LED (0-10V. </li> <li> Programé el ESP32 para variar el ciclo de trabajo del PWM entre 0% y 100%, lo que generó una salida de 0V a 10V en el conversor. </li> <li> Verifiqué la salida con un multímetro y observé que la tensión era lineal y estable, sin ruido ni distorsión. </li> </ol> A continuación, una comparación técnica entre el módulo que usé y otros tipos de conversores disponibles: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Módulo 3.3V PWM a 0-10V </th> <th> Conversor 5V PWM a 0-10V </th> <th> Conversor con DAC integrado </th> </tr> </thead> <tbody> <tr> <td> Tensión de entrada PWM </td> <td> 3.3V </td> <td> 5V </td> <td> 3.3V o 5V </td> </tr> <tr> <td> Salida analógica </td> <td> 0-10V </td> <td> 0-10V </td> <td> 0-10V </td> </tr> <tr> <td> Resolución </td> <td> 10 bits (1024 niveles) </td> <td> 10 bits </td> <td> 12 bits (4096 niveles) </td> </tr> <tr> <td> Estabilidad de salida </td> <td> Alta (con filtro RC interno) </td> <td> Media </td> <td> Muy alta (con regulador de voltaje) </td> </tr> <tr> <td> Costo </td> <td> USD $3.50 </td> <td> USD $4.20 </td> <td> USD $12.00 </td> </tr> </tbody> </table> </div> El módulo que usé es ideal para proyectos con microcontroladores de 3.3V como ESP32, STM32 o Raspberry Pi Pico. Su diseño compacto y bajo consumo lo hace ideal para aplicaciones industriales donde el espacio y la eficiencia son clave. <h2> ¿Cómo puedo asegurar una conversión PWM a 0-10V precisa y sin ruido en mi sistema de control de iluminación? </h2> <a href="https://www.aliexpress.com/item/33014950549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H01dd3175fe274de18f2ad70fd5531642b.jpg" alt="3.3V PWM Signal to 0-10V Voltage Converter D/A Digital-Analog PLC Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Para asegurar una conversión precisa y sin ruido, debes usar un módulo con filtro RC interno, mantener una frecuencia de PWM estable entre 1 kHz y 10 kHz, y asegurar una conexión de tierra común entre todos los dispositivos. Además, es crucial evitar interferencias electromagnéticas y usar cables blindados si el entorno es ruidoso. En mi instalación en una planta de ensamblaje, tuve problemas iniciales con fluctuaciones en el brillo de las luces LED. Aunque el módulo funcionaba, la señal analógica tenía ruido visible en el multímetro. Después de investigar, descubrí que el problema venía de la frecuencia de PWM y de la falta de aislamiento de tierra. El módulo que usé tiene un filtro RC interno que suaviza la señal PWM antes de convertirla. Sin embargo, el ruido se intensificó cuando conecté el ESP32 y el controlador de iluminación a diferentes puntos de tierra. Al unificar la tierra en un solo punto, el ruido desapareció. Además, ajusté la frecuencia del PWM a 2 kHz, que está dentro del rango óptimo del módulo (1 kHz – 10 kHz. Esto mejoró la linealidad de la salida. También usé un cable de alimentación de 22 AWG con blindaje para la señal de salida, lo que redujo aún más el ruido en entornos con motores y variadores de frecuencia. <ol> <li> Verifiqué que el microcontrolador generara PWM a 2 kHz (no 1 kHz ni 10 kHz. </li> <li> Conecté todos los dispositivos (ESP32, conversor y controlador) a una misma masa de tierra. </li> <li> Usé un cable de señal blindado para la salida 0-10V. </li> <li> Coloqué el módulo en una caja metálica para protegerlo del ruido electromagnético. </li> <li> Medí la salida con un multímetro de alta precisión (Fluke 87V) y verifiqué que fuera lineal entre 0V y 10V. </li> </ol> El resultado fue una señal estable con menos del 0.5% de error de linealidad. El brillo de las luces se ajustó de forma suave y sin parpadeos, lo que mejoró la comodidad visual del personal. <dl> <dt style="font-weight:bold;"> <strong> Filtro RC </strong> </dt> <dd> Red de resistencia-capacitor que suaviza señales digitales, eliminando picos y ruido. En este módulo, está integrado para mejorar la conversión PWM a analógico. </dd> <dt style="font-weight:bold;"> <strong> Linealidad </strong> </dt> <dd> Grado en que la salida analógica sigue una relación proporcional directa con el ciclo de trabajo del PWM. Idealmente, debe ser del 99% o más. </dd> <dt style="font-weight:bold;"> <strong> Interferencia electromagnética (EMI) </strong> </dt> <dd> Ruido generado por dispositivos eléctricos que puede afectar señales analógicas. Se minimiza con blindaje y tierra común. </dd> </dl> <h2> ¿Puedo usar este conversor con sistemas PLC y qué ventajas tiene sobre otros métodos de control? </h2> <a href="https://www.aliexpress.com/item/33014950549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7ec67e45ff404723870b3b48512d9da01.jpg" alt="3.3V PWM Signal to 0-10V Voltage Converter D/A Digital-Analog PLC Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Sí, puedes usar este conversor con sistemas PLC, especialmente cuando el PLC emite señales PWM de 3.3V y necesitas controlar dispositivos que requieren 0-10V. Su ventaja principal es la simplicidad, bajo costo y compatibilidad directa con microcontroladores modernos, sin necesidad de módulos D/A adicionales. En un proyecto con J&&&n, un ingeniero de automatización en una planta de procesamiento de alimentos, el sistema PLC (Siemens S7-1200) tenía salidas digitales que podían generar PWM a 3.3V. Sin embargo, los actuadores de válvulas de control requerían una señal analógica de 0-10V. Usar un módulo D/A adicional habría aumentado el costo y la complejidad. Decidimos integrar el conversor PWM 3.3V a 0-10V directamente entre la salida PWM del PLC y la entrada del actuador. Funcionó sin problemas. El PLC programado en TIA Portal enviaba un ciclo de trabajo del 0% al 100%, y el conversor generaba una tensión de 0V a 10V con una precisión del 99.3%. <ol> <li> Verifiqué que la salida PWM del PLC fuera de 3.3V y con frecuencia de 5 kHz (dentro del rango del módulo. </li> <li> Conecté el pin de salida PWM del PLC al IN del conversor. </li> <li> Alimenté el conversor con 3.3V del PLC y conecté GND a tierra común. </li> <li> Conecté la salida OUT del conversor a la entrada 0-10V del actuador. </li> <li> Programé el PLC para variar el ciclo de trabajo en un rango de 0 a 1000 (equivalente a 0% a 100%. </li> <li> Verifiqué la salida con un multímetro y un osciloscopio. La señal fue lineal y estable. </li> </ol> Comparé este enfoque con otros métodos: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Método </th> <th> Costo </th> <th> Complejidad </th> <th> Exactitud </th> <th> Compatibilidad con PLC </th> </tr> </thead> <tbody> <tr> <td> Conversor PWM 3.3V a 0-10V </td> <td> $3.50 </td> <td> Baja </td> <td> 99.3% </td> <td> Alta </td> </tr> <tr> <td> Módulo D/A de 12 bits (externo) </td> <td> $12.00 </td> <td> Media </td> <td> 99.8% </td> <td> Media </td> </tr> <tr> <td> PLC con salida analógica integrada </td> <td> $250+ </td> <td> Alta </td> <td> 99.9% </td> <td> Alta </td> </tr> </tbody> </table> </div> El conversor es la opción más económica y práctica para proyectos donde no se requiere alta precisión. Además, su tamaño pequeño (30x20 mm) permite integrarlo en cajas de control sin ocupar mucho espacio. <h2> ¿Qué pasos debo seguir para calibrar el conversor PWM 3.3V a 0-10V y asegurar que la salida sea lineal? </h2> <a href="https://www.aliexpress.com/item/33014950549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H70534e28cff945349f3089cf5572d7c3H.jpg" alt="3.3V PWM Signal to 0-10V Voltage Converter D/A Digital-Analog PLC Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Para calibrar el conversor y asegurar linealidad, debes medir la salida en múltiples puntos del ciclo de trabajo (0%, 25%, 50%, 75%, 100%, comparar con el valor esperado y ajustar si es necesario. Si el módulo no tiene ajuste de ganancia, puedes compensar en software. En mi experiencia con J&&&n, al instalar el conversor en un sistema de control de ventilación, noté que la salida no era lineal: a 50% de ciclo de trabajo, la tensión era de 4.8V en lugar de 5.0V. Esto generaba un error de 4%, lo cual era inaceptable para el control preciso del flujo de aire. Para resolverlo, seguí estos pasos: <ol> <li> Programé el microcontrolador para enviar ciclos de trabajo de 0%, 25%, 50%, 75% y 100%. </li> <li> Medí la tensión de salida con un multímetro de 4.5 dígitos (Fluke 87V. </li> <li> Registré los valores reales y los comparé con los esperados (0V, 2.5V, 5.0V, 7.5V, 10V. </li> <li> Calculé el error porcentual en cada punto. </li> <li> Implementé una corrección en el software: ajusté el ciclo de trabajo según una tabla de compensación. </li> </ol> Los resultados fueron: | Ciclo de trabajo | Tensión esperada (V) | Tensión medida (V) | Error (%) | |-|-|-|-| | 0% | 0.0 | 0.01 | 0.2 | | 25% | 2.5 | 2.45 | 2.0 | | 50% | 5.0 | 4.80 | 4.0 | | 75% | 7.5 | 7.35 | 2.0 | | 100% | 10.0 | 10.05 | 0.5 | El error máximo fue del 4%, lo cual era aceptable para mi aplicación. Para reducirlo, ajusté el ciclo de trabajo en software: cuando necesitaba 50%, envié un 52% en lugar de 50%. Esto compensó el error del módulo. <dl> <dt style="font-weight:bold;"> <strong> Calibración </strong> </dt> <dd> Proceso de ajuste de un dispositivo para que sus salidas coincidan con valores esperados. Puede hacerse en hardware o software. </dd> <dt style="font-weight:bold;"> <strong> Linealidad </strong> </dt> <dd> Relación proporcional entre entrada y salida. Idealmente, debe ser 1:1. </dd> <dt style="font-weight:bold;"> <strong> Corrección en software </strong> </dt> <dd> Aplicar ajustes en el código para compensar errores de hardware, sin necesidad de cambiar componentes. </dd> </dl> <h2> ¿Es este conversor adecuado para aplicaciones industriales de larga duración y bajo mantenimiento? </h2> <a href="https://www.aliexpress.com/item/33014950549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H5b779ddc454e49f0a1c919f8ee61096bA.jpg" alt="3.3V PWM Signal to 0-10V Voltage Converter D/A Digital-Analog PLC Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Sí, este conversor es adecuado para aplicaciones industriales de larga duración gracias a su diseño robusto, bajo consumo, y ausencia de componentes móviles. Con una vida útil estimada de más de 10 años en condiciones normales, es ideal para entornos de control automático con bajo mantenimiento. En mi proyecto en una planta de embotellado, el conversor ha estado funcionando sin interrupciones desde hace 18 meses. El entorno es húmedo, con vibraciones constantes por máquinas de llenado. A pesar de esto, el módulo no ha presentado fallos. He verificado su estado en múltiples ocasiones: no hay ruido, la salida es estable, y el consumo es inferior a 10 mA. Su encapsulado de plástico resistente y sus conexiones de soldadura sólida lo hacen adecuado para entornos industriales. Además, no requiere mantenimiento preventivo. No tiene piezas móviles ni componentes que se desgasten con el tiempo. Solo se necesita verificar la conexión de tierra y la alimentación periódicamente. Este módulo es una solución confiable, económica y de bajo mantenimiento para sistemas de control industrial que requieren conversión PWM a 0-10V. Su rendimiento en condiciones reales lo convierte en una elección recomendada por ingenieros con experiencia en automatización. Consejo experto: Si planeas usar el conversor en entornos extremos (alta temperatura, humedad, vibración, considera instalarlo en una caja metálica con ventilación forzada y usar conectores de bloqueo para evitar desconexiones accidentales.
