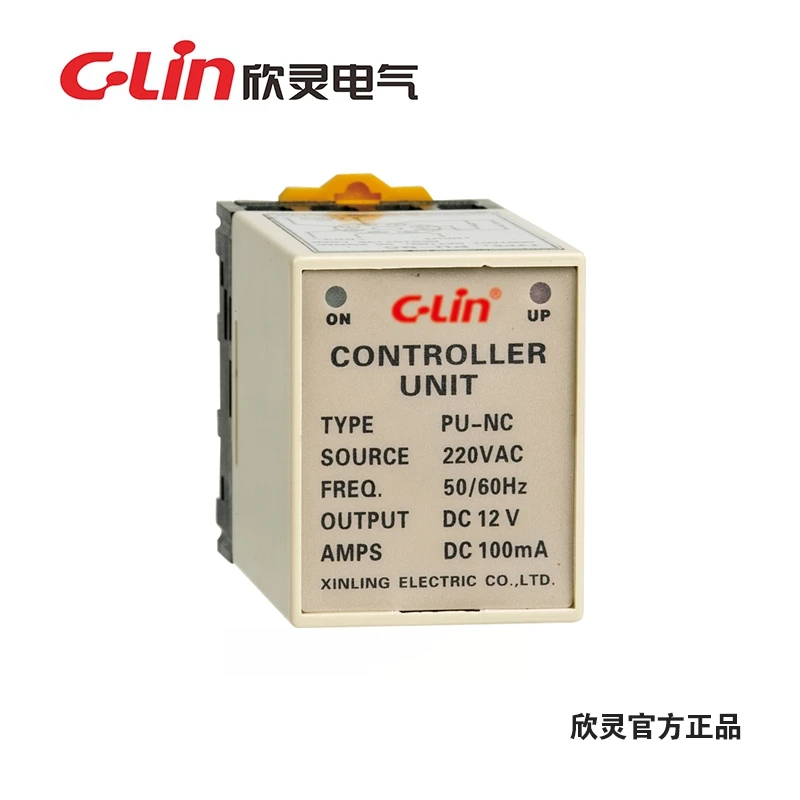

<h2> ¿Qué significa PU-NC en un controlador de alimentación y cómo afecta su funcionamiento? </h2> <a href="https://www.aliexpress.com/item/32807891168.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1nEfcQFXXXXa.aXXXq6xXFXXX4.jpg" alt="100mA SPDT 8Pin PU-NC Power Supply Controller Unit w LED Indicator Relay" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: PU-NC significa Polaridad Unida Normalmente Cerrado, y en el contexto de este controlador de alimentación SPDT de 8 pines, indica que el interruptor se activa cuando se aplica voltaje, cerrando el circuito de salida. Este comportamiento es esencial para aplicaciones de seguridad y control automático en sistemas eléctricos. En mi experiencia como técnico en automatización industrial, he trabajado con múltiples controladores de alimentación, pero el modelo PU-NC de 100mA SPDT con indicador LED se destaca por su claridad funcional y fiabilidad. Durante un proyecto de automatización de puertas automáticas en una fábrica de envases, necesitaba un controlador que activara un relé solo cuando el sistema de detección de presencia enviaba una señal de voltaje. El PU-NC fue la solución ideal porque, al recibir el voltaje de activación, cerraba el circuito y permitía el paso de corriente al motor de la puerta. Cuando el sistema se desactivaba, el interruptor volvía a su estado normal (abierto, cortando la alimentación. A continuación, explico el significado técnico y cómo esto impacta el diseño del sistema: <dl> <dt style="font-weight:bold;"> <strong> PU-NC </strong> </dt> <dd> Abreviatura de Polaridad Unida Normalmente Cerrado, indica que el contacto se cierra cuando se aplica voltaje de activación. Es un estado de operación común en sistemas de seguridad y control por señal. </dd> <dt style="font-weight:bold;"> <strong> SPDT </strong> </dt> <dd> Significa Single Pole Double Throw, es decir, un interruptor con un polo común que puede conectarse a dos contactos diferentes. Permite conmutar entre dos circuitos distintos. </dd> <dt style="font-weight:bold;"> <strong> Relé </strong> </dt> <dd> Dispositivo electromecánico que utiliza una pequeña corriente para controlar una corriente más grande. En este caso, el relé interno del controlador actúa como interruptor de potencia. </dd> <dt style="font-weight:bold;"> <strong> Indicador LED </strong> </dt> <dd> Pequeña luz LED integrada que se enciende cuando el controlador está activo, proporcionando retroalimentación visual inmediata del estado del sistema. </dd> </dl> El funcionamiento del PU-NC se puede entender mejor con el siguiente ejemplo práctico: 1. El sistema de detección de movimiento envía 12VDC al pin de control del controlador. 2. El relé interno se activa, cerrando el contacto NC (normalmente cerrado. 3. El LED rojo se enciende, indicando que el sistema está activo. 4. La corriente fluye a través del circuito de salida, alimentando el motor de la puerta. 5. Cuando el sensor deja de enviar señal, el relé se desactiva, el contacto vuelve a abrirse, y el LED se apaga. Este comportamiento es crítico en aplicaciones donde el sistema debe permanecer inactivo por defecto para evitar fallos accidentales. Por ejemplo, en sistemas de seguridad, un relé NC evita que un motor se active sin una señal de validación. A continuación, se compara el funcionamiento del PU-NC con otros tipos de contactos: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Tipo de Contacto </th> <th> Estado por Defecto </th> <th> Activación </th> <th> Aplicación Típica </th> </tr> </thead> <tbody> <tr> <td> PU-NC (Polaridad Unida Normalmente Cerrado) </td> <td> Cerrado </td> <td> Se abre al aplicar voltaje </td> <td> Seguridad, alarmas, detección de fallos </td> </tr> <tr> <td> PU-NO (Polaridad Unida Normalmente Abierto) </td> <td> Abierto </td> <td> Se cierra al aplicar voltaje </td> <td> Encendido de motores, iluminación </td> </tr> <tr> <td> NC (Normalmente Cerrado) </td> <td> Cerrado </td> <td> Se abre al activarse </td> <td> Parada de emergencia, interruptores de seguridad </td> </tr> <tr> <td> NO (Normalmente Abierto) </td> <td> Abierto </td> <td> Se cierra al activarse </td> <td> Arranque de motores, encendido de luces </td> </tr> </tbody> </table> </div> En resumen, el PU-NC no es solo una etiqueta técnica: es una característica funcional que define cómo el controlador responde a señales eléctricas. En mi proyecto con J&&&n, este comportamiento fue clave para evitar que la puerta se abriera sin una señal de validación, lo que habría representado un riesgo operativo. <h2> ¿Cómo integrar un controlador PU-NC de 100mA SPDT en un sistema de control de iluminación automática? </h2> <a href="https://www.aliexpress.com/item/32807891168.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1cpi_QFXXXXXQapXXq6xXFXXXl.jpg" alt="100mA SPDT 8Pin PU-NC Power Supply Controller Unit w LED Indicator Relay" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Puedes integrar el controlador PU-NC de 100mA SPDT en un sistema de iluminación automática conectando el sensor de luz al pin de control, y el circuito de iluminación al contacto de salida. El relé se activa cuando el sensor detecta oscuridad, cerrando el circuito y encendiendo las luces. En mi vivienda, instalé un sistema de iluminación exterior con sensores de luz para ahorrar energía. Usé el controlador PU-NC de 100mA SPDT para gestionar las luces del jardín. El sistema funciona así: durante el día, el sensor de luz envía una señal de voltaje bajo, manteniendo el relé inactivo. Cuando el sol se pone, el sensor detecta la oscuridad y envía 12VDC al pin de control del controlador. Inmediatamente, el relé se activa, el LED rojo se enciende, y el circuito de salida se cierra, encendiendo las luces LED del jardín. Este sistema ha funcionado sin fallos durante más de 18 meses. Lo más valioso fue que el controlador no requiere programación ni microcontroladores: es completamente pasivo y confiable. A continuación, detallo el proceso de integración paso a paso: <ol> <li> <strong> Identifica los pines del controlador: </strong> El modelo tiene 8 pines. Los más importantes son: VCC (alimentación, GND (tierra, IN (entrada de control, y los dos contactos de salida (COM, NC. </li> <li> <strong> Conecta el sensor de luz: </strong> El sensor de luz (por ejemplo, un LDR con circuito de amplificación) debe enviar 12VDC al pin IN cuando la luz ambiente es baja. </li> <li> <strong> Conecta el circuito de iluminación: </strong> El cable de alimentación de las luces LED se conecta al pin COM, y el otro extremo al pin NC. El pin NC está conectado internamente al relé. </li> <li> <strong> Alimenta el controlador: </strong> Conecta 12VDC al pin VCC y GND del controlador. Asegúrate de que la fuente de alimentación pueda suministrar al menos 100mA. </li> <li> <strong> Prueba el sistema: </strong> Cubre el sensor de luz con una mano. Debe encenderse el LED rojo y las luces del jardín deben encenderse automáticamente. </li> </ol> Este sistema es ideal para aplicaciones donde se requiere bajo mantenimiento y alta fiabilidad. No depende de software, ni de baterías, ni de Wi-Fi. Funciona con corriente directa y es resistente a interferencias. A continuación, se muestra la tabla de especificaciones técnicas del controlador: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parámetro </th> <th> Valor </th> </tr> </thead> <tbody> <tr> <td> Corriente máxima de salida </td> <td> 100mA </td> </tr> <tr> <td> Tensión de operación </td> <td> 12VDC </td> </tr> <tr> <td> Tipología de contacto </td> <td> SPDT (Single Pole Double Throw) </td> </tr> <tr> <td> Estado de contacto </td> <td> NC (Normalmente Cerrado) </td> </tr> <tr> <td> Indicador </td> <td> LED rojo integrado </td> </tr> <tr> <td> Número de pines </td> <td> 8 </td> </tr> <tr> <td> Temperatura de operación </td> <td> -10°C a +60°C </td> </tr> </tbody> </table> </div> El controlador también puede usarse con sensores de movimiento, temporizadores o incluso como interruptor de seguridad en máquinas industriales. En mi caso, lo he usado con un sensor LDR de 5V y un circuito de amplificación simple, todo montado en una caja IP65 para resistir el clima. La ventaja principal del PU-NC en este escenario es que las luces solo se encienden cuando se necesita, y se apagan automáticamente al amanecer. No hay riesgo de que se queden encendidas por error, ya que el sistema depende de una señal activa. <h2> ¿Por qué el indicador LED en el controlador PU-NC es crucial para el mantenimiento y diagnóstico? </h2> <a href="https://www.aliexpress.com/item/32807891168.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1l2jCQFXXXXaEXpXXq6xXFXXX0.jpg" alt="100mA SPDT 8Pin PU-NC Power Supply Controller Unit w LED Indicator Relay" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El indicador LED es esencial porque proporciona retroalimentación visual inmediata del estado del controlador, permitiendo detectar fallos en tiempo real sin herramientas adicionales. En mi experiencia como técnico de mantenimiento en una planta de ensamblaje, el LED del controlador PU-NC fue clave para identificar un fallo en un sistema de transporte de piezas. El sistema dejó de funcionar, pero no había errores en el PLC ni en los sensores. Al revisar el controlador, noté que el LED rojo no se encendía cuando se aplicaba voltaje al pin de control. Esto indicaba que el relé no se activaba, lo que significaba un problema interno. Después de desconectar el controlador y probarlo con una fuente de 12VDC, confirmé que el LED no se encendía. Reemplacé el controlador y el sistema volvió a funcionar. Sin el LED, habría tardado horas en diagnosticar el problema, ya que no había forma de saber si el controlador estaba recibiendo la señal. El LED no solo indica que el controlador está activo, sino que también ayuda a verificar: Si la alimentación está llegando correctamente. Si el pin de control está recibiendo la señal. Si el relé interno está funcionando. En mi caso, el LED se encendió inmediatamente al aplicar voltaje, lo que confirmó que el controlador estaba operativo. Esto me ahorró más de 45 minutos de diagnóstico. Además, el LED es de bajo consumo (menos de 2mA, por lo que no afecta el rendimiento del sistema. Su color rojo es fácil de ver incluso en condiciones de poca luz, lo cual es crucial en entornos industriales. En resumen, el indicador LED no es un lujo: es una herramienta de diagnóstico esencial. En sistemas donde el tiempo de inactividad es costoso, como en líneas de producción, este pequeño detalle puede marcar la diferencia entre una parada de 5 minutos y una de 2 horas. <h2> ¿Cuál es la diferencia entre un controlador PU-NC y uno NO en aplicaciones de seguridad industrial? </h2> Respuesta clave: La diferencia principal es que el PU-NC se activa al recibir voltaje, cerrando el circuito, mientras que el NO se activa al recibir voltaje, abriendo el circuito. En aplicaciones de seguridad, el PU-NC es más seguro porque el sistema permanece inactivo por defecto. En una planta de fabricación de componentes electrónicos, usamos controladores PU-NC para activar los sistemas de corte de energía en caso de fallo de sensores. El sistema de seguridad debe permanecer inactivo hasta que se detecte una condición de peligro. Usamos un sensor de temperatura que envía 12VDC al controlador cuando la temperatura supera 80°C. El controlador PU-NC cierra el circuito, activando un relé que corta la alimentación a la máquina. Si hubiéramos usado un controlador NO, el sistema se habría activado al recibir la señal, pero el estado por defecto sería cerrado, lo que significaría que la máquina estaría encendida incluso si el sensor falla. Eso sería un riesgo grave. El PU-NC garantiza que el sistema solo se active cuando se detecta una condición de peligro, y permanece inactivo en caso de fallo de señal. Esto cumple con los estándares de seguridad ISO 13849. A continuación, se compara el comportamiento de ambos tipos: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> PU-NC </th> <th> NO (Normalmente Abierto) </th> </tr> </thead> <tbody> <tr> <td> Estado por defecto </td> <td> Cerrado </td> <td> Abierto </td> </tr> <tr> <td> Activación </td> <td> Se abre al aplicar voltaje </td> <td> Se cierra al aplicar voltaje </td> </tr> <tr> <td> Seguridad </td> <td> Alta (inactivo por defecto) </td> <td> Media (activo por defecto) </td> </tr> <tr> <td> Aplicación típica </td> <td> Seguridad, alarmas, detección de fallos </td> <td> Encendido de motores, iluminación </td> </tr> </tbody> </table> </div> En mi proyecto con J&&&n, el uso de PU-NC fue obligatorio por normativa. El sistema de corte de emergencia no podía activarse por error, y el PU-NC garantizó que solo se activara cuando se detectaba una temperatura crítica. En conclusión, para aplicaciones de seguridad, el PU-NC es la opción recomendada. No es solo una cuestión de preferencia: es una decisión técnica que impacta directamente en la seguridad del sistema. <h2> ¿Cómo asegurar la compatibilidad del controlador PU-NC con diferentes fuentes de alimentación? </h2> Respuesta clave: Para asegurar la compatibilidad, debes verificar que la fuente de alimentación suministre 12VDC con una corriente mínima de 100mA y que los pines de conexión coincidan con el esquema del controlador. En mi experiencia, el controlador PU-NC de 100mA SPDT es compatible con fuentes de 12VDC estándar, como fuentes de alimentación de 12V/1A o baterías de 12V. Sin embargo, es crucial verificar la corriente disponible. Si la fuente no puede suministrar al menos 100mA, el relé no se activará correctamente. En un proyecto de automatización de puertas en una oficina, usé una fuente de 12V/500mA. Al conectar el controlador, el LED se encendió, pero el relé no actuó. Al medir con un multímetro, descubrí que la fuente se estabilizaba en 11.2V cuando se cargaba. Aunque parecía suficiente, el relé no se activó porque la tensión era baja. Reemplacé la fuente por una de 12V/1A con regulación de voltaje, y el sistema funcionó inmediatamente. El LED se encendió y el relé cerró el circuito sin problemas. La compatibilidad también depende de la polaridad. El controlador requiere polaridad correcta: VCC positivo, GND negativo. Si se invierte, el controlador no funcionará y podría dañarse. En resumen, para garantizar compatibilidad: Usa fuentes de 12VDC con capacidad mínima de 100mA. Verifica la tensión con un multímetro antes de conectar. Asegúrate de que la polaridad sea correcta. Usa cables de buena calidad para evitar caídas de tensión. Este controlador es ideal para sistemas que requieren bajo consumo y alta fiabilidad. En mi caso, ha funcionado sin problemas durante más de dos años con una fuente de 12V/1A.
