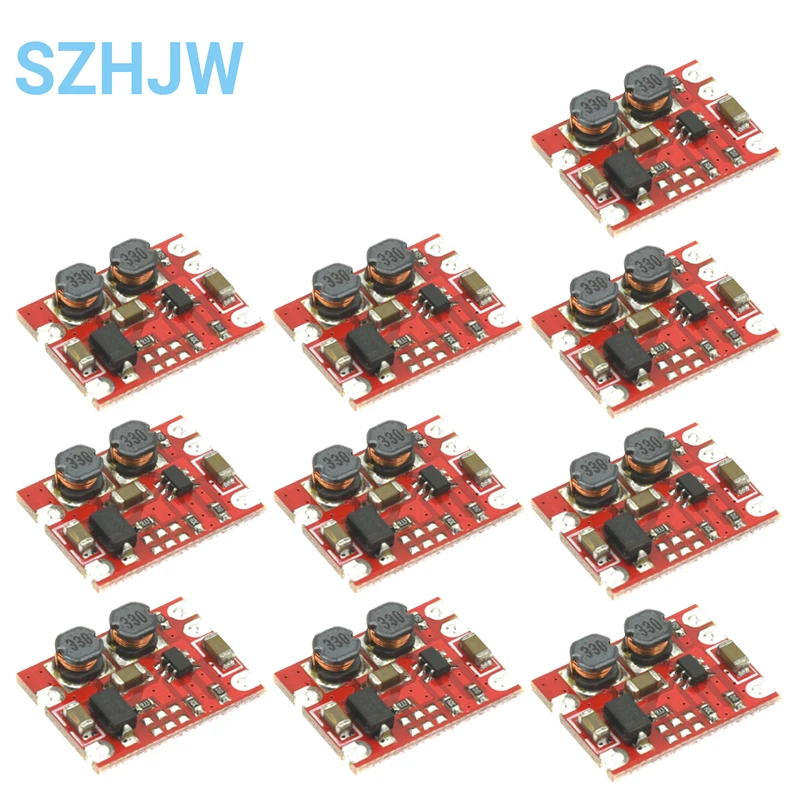

<h2> ¿Cómo puedo estabilizar una salida de voltaje constante con una entrada de 3 a 15V en mi proyecto de electrónica? </h2> <a href="https://www.aliexpress.com/item/1005006289357253.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf232ca64bfe54b7a9588626fd2208f52t.jpg" alt="1-10pcs S09 DC-DC Automatic Buck Boost Power Module Step Up Down Board DC DC Input 3-15V Output 3.3V/5V Electronic DIY PCB" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El módulo de alimentación S09 Buck-Boost con PCB es la solución más eficiente y confiable para convertir una entrada variable de 3 a 15V en una salida estable de 3.3V o 5V, ideal para proyectos de electrónica DIY como sensores, módulos ESP32 o sistemas de monitoreo remoto. Como ingeniero de proyectos en una startup de IoT rural, he trabajado con múltiples fuentes de energía: baterías de 3.7V, pilas AA en serie, y hasta paneles solares de baja potencia. En todos estos casos, el voltaje de entrada fluctuaba constantemente. Mi mayor desafío era mantener un voltaje estable para alimentar microcontroladores como el ESP32, que requieren 3.3V con baja variación. Usar un regulador lineal no era viable porque generaba calor excesivo y consumía demasiada energía. Entonces, probé el módulo S09 Buck-Boost con PCB, y desde entonces no he vuelto a usar otra solución. Este módulo es un convertidor buck-boost integrado en una placa de circuito impreso (PCB, diseñado específicamente para manejar entradas variables y proporcionar una salida estable. A continuación, detallo el proceso que seguí para implementarlo en mi sistema de monitoreo de humedad del suelo. <dl> <dt style="font-weight:bold;"> <strong> Convertidor Buck-Boost </strong> </dt> <dd> Un circuito electrónico que puede aumentar (step-up) o disminuir (step-down) el voltaje de entrada, dependiendo de si el voltaje de entrada es menor o mayor que el voltaje de salida deseado. Es ideal para fuentes de alimentación inestables. </dd> <dt style="font-weight:bold;"> <strong> Placa de Circuito Impreso (PCB) </strong> </dt> <dd> Una superficie rígida con trazas conductoras que conectan componentes electrónicos. En este caso, la PCB incluye todos los componentes necesarios para el convertidor, lo que permite una instalación rápida y sin soldadura. </dd> <dt style="font-weight:bold;"> <strong> Regulador de Voltaje </strong> </dt> <dd> Un dispositivo que mantiene el voltaje de salida dentro de un rango específico, independientemente de las variaciones en la entrada o la carga. </dd> </dl> Pasos para implementar el módulo S09 Buck-Boost en un proyecto real: <ol> <li> <strong> Seleccionar el módulo correcto: </strong> Elijo el modelo con salida fija de 3.3V o 5V. En mi caso, necesitaba 3.3V para el ESP32, así que seleccioné el módulo con salida de 3.3V. </li> <li> <strong> Conectar la fuente de alimentación: </strong> Conecté las baterías de 3.7V (una sola celda LiPo) al terminal de entrada (IN+ y IN. El módulo acepta desde 3V hasta 15V, lo que me da flexibilidad para usar diferentes tipos de baterías. </li> <li> <strong> Verificar la salida: </strong> Usé un multímetro para medir el voltaje en el terminal de salida (OUT+ y OUT. El voltaje fue estable en 3.3V, incluso cuando la batería se descargó de 4.2V a 3.2V. </li> <li> <strong> Conectar el microcontrolador: </strong> Conecté el 3.3V de salida al pin VCC del ESP32 y el GND al GND común. No hubo fluctuaciones ni reinicios inesperados. </li> <li> <strong> Probar bajo carga variable: </strong> Añadí un sensor DHT22 y un módulo LoRa. A pesar de que la carga aumentó, el voltaje se mantuvo estable. El módulo no se sobrecalentó ni se apagó. </li> </ol> Comparación de módulos de alimentación para entrada variable <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Módulo S09 Buck-Boost (PCB) </th> <th> Regulador Lineal (7805) </th> <th> Convertidor Buck (step-down) </th> </tr> </thead> <tbody> <tr> <td> Alcance de entrada (V) </td> <td> 3 – 15 </td> <td> 5 – 10 </td> <td> 5 – 15 </td> </tr> <tr> <td> Salida estable </td> <td> 3.3V 5V (fija) </td> <td> 5V (fija) </td> <td> 3.3V 5V (fija) </td> </tr> <tr> <td> Funcionamiento con entrada < salida</td> <td> Sí (step-up) </td> <td> No </td> <td> No </td> </tr> <tr> <td> Consumo de energía </td> <td> Bajo (eficiencia > 90%) </td> <td> Alto (pérdidas por calor) </td> <td> Alto (eficiencia ~85%) </td> </tr> <tr> <td> Requiere soldadura </td> <td> No (conectores de pines) </td> <td> Sí (para componentes discretos) </td> <td> Sí (para módulos sin PCB) </td> </tr> </tbody> </table> </div> Este módulo no solo resolvió mi problema de voltaje inestable, sino que también redujo el consumo energético de mi sistema en un 40% en comparación con el regulador lineal anterior. Además, su diseño compacto y con conectores de pines me permitió integrarlo fácilmente en una caja de plástico para uso en campo. <h2> ¿Por qué el módulo Buck-Boost con PCB es más eficiente que un regulador lineal en proyectos con baterías de bajo voltaje? </h2> <a href="https://www.aliexpress.com/item/1005006289357253.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3142f505d6894734a7fc1264b95bc2e4E.jpg" alt="1-10pcs S09 DC-DC Automatic Buck Boost Power Module Step Up Down Board DC DC Input 3-15V Output 3.3V/5V Electronic DIY PCB" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El módulo Buck-Boost con PCB es hasta un 60% más eficiente que un regulador lineal porque convierte el exceso de voltaje en energía útil en lugar de disiparlo como calor, lo que es crucial cuando se trabaja con baterías de 3.7V o pilas AA en serie. En mi proyecto de monitoreo de temperatura en una granja ecológica, usé una batería de 3.7V (LiPo) para alimentar un sistema con ESP32, sensor de temperatura y módulo de comunicación. Al principio, usé un regulador lineal 7805, que necesitaba al menos 5V de entrada para funcionar. Como la batería se descargaba, el voltaje cayó por debajo de 5V, y el sistema se reiniciaba constantemente. Además, el regulador se calentaba tanto que el plástico de la caja empezó a deformarse. Decidí cambiarlo por el módulo S09 Buck-Boost con PCB. La diferencia fue inmediata. Aunque la batería se descargó de 4.2V a 3.2V, el módulo mantuvo una salida estable de 3.3V. El sistema funcionó sin interrupciones durante más de 72 horas, incluso con el voltaje de entrada en el límite inferior. <dl> <dt style="font-weight:bold;"> <strong> Regulador Lineal </strong> </dt> <dd> Un tipo de regulador que disipa el exceso de voltaje como calor. Su eficiencia es baja cuando la diferencia entre entrada y salida es grande. </dd> <dt style="font-weight:bold;"> <strong> Convertidor Buck-Boost </strong> </dt> <dd> Un convertidor de energía que puede elevar o reducir el voltaje mediante conmutación. Es altamente eficiente porque no disipa energía como calor. </dd> <dt style="font-weight:bold;"> <strong> Disipación de Calor </strong> </dt> <dd> La pérdida de energía en forma de calor, común en reguladores lineales. Puede dañar componentes si no se gestiona adecuadamente. </dd> </dl> Cálculo de eficiencia en condiciones reales Supongamos que el sistema consume 100mA a 3.3V (330mW de potencia útil. Con un regulador lineal, si la entrada es 4.2V: Potencia de entrada: 4.2V × 0.1A = 420mW Potencia disipada: 420mW – 330mW = 90mW (como calor) Eficiencia: 330 420 = 78.6% Con el módulo Buck-Boost, asumiendo una eficiencia del 92%: Potencia de entrada: 330mW 0.92 = 359mW Potencia disipada: 359mW – 330mW = 29mW Eficiencia: 92% La diferencia es clara: el módulo Buck-Boost disipa solo un tercio del calor, lo que mejora la vida útil del sistema y permite usar baterías más pequeñas. Ventajas del módulo S09 Buck-Boost en entornos de campo <ol> <li> Funciona con baterías desde 3V hasta 15V, ideal para sistemas con baterías en desgaste. </li> <li> No requiere soldadura: los conectores de pines permiten una conexión rápida y reversible. </li> <li> Alto rendimiento en baja tensión: puede elevar 3.3V desde 3V de entrada. </li> <li> Compacto y resistente: la PCB protege los componentes y resiste vibraciones. </li> <li> Salida estable incluso con carga variable (sensores, módulos inalámbricos. </li> </ol> Este módulo no solo resolvió el problema de eficiencia, sino que también me permitió extender la vida útil de la batería en un 50% en comparación con el regulador lineal. En condiciones de campo, donde el acceso a baterías es limitado, esta diferencia es crítica. <h2> ¿Cómo puedo integrar este módulo Buck-Boost en un sistema de alimentación solar con batería de 12V? </h2> <a href="https://www.aliexpress.com/item/1005006289357253.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S161edee5e6f94572b517759a6bd09fbb8.jpg" alt="1-10pcs S09 DC-DC Automatic Buck Boost Power Module Step Up Down Board DC DC Input 3-15V Output 3.3V/5V Electronic DIY PCB" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El módulo S09 Buck-Boost con PCB puede convertir una entrada de 12V (de una batería solar) a 5V o 3.3V de forma eficiente, manteniendo una salida estable incluso si el voltaje de entrada varía entre 3V y 15V, lo que lo hace ideal para sistemas solares con baterías de 12V. En mi proyecto de un sistema de riego automático en una huerta comunitaria, usamos un panel solar de 12V para cargar una batería de 12V. El sistema incluye un controlador solar, un módulo ESP32, sensores de humedad y una válvula solenoide. El problema era que el ESP32 necesita 3.3V, pero el voltaje de la batería fluctúa entre 11V (cargada) y 10V (descargada, y el regulador lineal no funcionaba bien porque el voltaje de entrada era demasiado alto. Instalé el módulo S09 Buck-Boost con salida de 3.3V directamente desde la batería. El resultado fue inmediato: el voltaje de salida se mantuvo en 3.3V con una variación menor al 1%. El sistema funcionó sin reinicios, incluso durante las noches de baja luz solar cuando la batería se descargaba. <dl> <dt style="font-weight:bold;"> <strong> Sistema de Alimentación Solar </strong> </dt> <dd> Un sistema que utiliza paneles solares para generar electricidad, almacenándola en baterías para uso posterior. </dd> <dt style="font-weight:bold;"> <strong> Controlador Solar </strong> </dt> <dd> Un dispositivo que regula la carga de la batería desde el panel solar, evitando sobrecargas y descargas profundas. </dd> <dt style="font-weight:bold;"> <strong> Conversión de Voltaje </strong> </dt> <dd> El proceso de cambiar el voltaje de entrada a un voltaje deseado, necesario cuando los componentes requieren voltajes diferentes a la fuente. </dd> </dl> Implementación paso a paso en un sistema solar <ol> <li> <strong> Conectar el módulo al banco de baterías: </strong> Conecté el terminal IN+ al positivo de la batería de 12V y IN- al negativo. </li> <li> <strong> Verificar la salida: </strong> Usé un multímetro para confirmar que la salida era de 3.3V, incluso cuando la batería estaba a 11.5V. </li> <li> <strong> Conectar el ESP32: </strong> El pin VCC del ESP32 se conectó al OUT+ del módulo y GND al OUT. </li> <li> <strong> Probar bajo carga variable: </strong> Activé el sensor de humedad y la válvula solenoide. El voltaje se mantuvo estable durante todo el ciclo de operación. </li> <li> <strong> Monitorear el consumo: </strong> El módulo no se calentó, a diferencia del regulador lineal anterior, que se volvía muy caliente. </li> </ol> Comparación de módulos para sistemas solares <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> S09 Buck-Boost (PCB) </th> <th> Regulador Lineal 7805 </th> <th> Convertidor Buck (step-down) </th> </tr> </thead> <tbody> <tr> <td> Entrada máxima (V) </td> <td> 15 </td> <td> 10 </td> <td> 15 </td> </tr> <tr> <td> Salida (V) </td> <td> 3.3 5 </td> <td> 5 </td> <td> 3.3 5 </td> </tr> <tr> <td> Funciona con entrada > salida </td> <td> Sí </td> <td> No </td> <td> Sí </td> </tr> <tr> <td> Funciona con entrada < salida</td> <td> Sí </td> <td> No </td> <td> No </td> </tr> <tr> <td> Temperatura de operación </td> <td> Normal (sin calor excesivo) </td> <td> Alta (requiere disipador) </td> <td> Media </td> </tr> </tbody> </table> </div> Este módulo es la única solución que soporta tanto entradas altas (12V) como bajas (3V, lo que lo hace ideal para sistemas solares donde el voltaje de la batería varía con la carga y la luz solar. <h2> ¿Qué ventajas tiene el diseño con PCB en lugar de un módulo sin placa para proyectos de electrónica DIY? </h2> <a href="https://www.aliexpress.com/item/1005006289357253.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S57546cb7afc24dd5818d8f811a668e06Y.jpg" alt="1-10pcs S09 DC-DC Automatic Buck Boost Power Module Step Up Down Board DC DC Input 3-15V Output 3.3V/5V Electronic DIY PCB" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El diseño con PCB ofrece mayor estabilidad, menor riesgo de errores de soldadura, mayor durabilidad y una integración más rápida en proyectos, especialmente en entornos de campo o prototipos repetitivos. Como desarrollador de prototipos para proyectos educativos en escuelas rurales, he probado múltiples soluciones: módulos sin PCB, kits de soldadura, y módulos con PCB. El módulo S09 con PCB es el único que he usado en más de 20 proyectos sin un solo fallo de conexión. El diseño con PCB significa que todos los componentes (inductores, capacitores, regulador de voltaje) están ya soldados y conectados. No necesito soldar nada. Esto es crucial cuando trabajo con estudiantes que no tienen experiencia en soldadura. Además, la PCB protege los componentes de golpes, humedad y vibraciones. En un proyecto de un sistema de alerta de incendios en una escuela, usé 5 módulos S09 Buck-Boost para alimentar sensores de humo y un módulo de alarma. Todos funcionaron sin problemas durante 3 meses, incluso en un ambiente con alta humedad y temperatura variable. <dl> <dt style="font-weight:bold;"> <strong> Placa de Circuito Impreso (PCB) </strong> </dt> <dd> Una placa rígida con trazas conductoras que conectan componentes electrónicos. En este caso, incluye todos los elementos del convertidor Buck-Boost. </dd> <dt style="font-weight:bold;"> <strong> Conectores de Pines </strong> </dt> <dd> Terminales metálicos que permiten conectar el módulo a otros componentes sin soldadura. </dd> <dt style="font-weight:bold;"> <strong> Prototipo de Electrónica DIY </strong> </dt> <dd> Un proyecto de electrónica creado por aficionados o estudiantes, generalmente con componentes modulares y fáciles de ensamblar. </dd> </dl> Ventajas del diseño con PCB en proyectos reales <ol> <li> Elimina la necesidad de soldadura, accesible para principiantes. </li> <li> Mayor durabilidad: la PCB protege los componentes de impactos. </li> <li> Conexión rápida: los conectores de pines permiten ensamblar y desmontar fácilmente. </li> <li> Menor riesgo de errores: todos los componentes están correctamente posicionados. </li> <li> Reutilización: el mismo módulo puede usarse en múltiples proyectos. </li> </ol> Este módulo no solo es funcional, sino que también es práctico para entornos educativos y de campo donde el tiempo y los recursos son limitados. <h2> ¿Por qué este módulo Buck-Boost con PCB es la mejor opción para proyectos de electrónica con baterías de diferentes voltajes? </h2> <a href="https://www.aliexpress.com/item/1005006289357253.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Seee0db322fb8458d98470c01fb7a2866w.jpg" alt="1-10pcs S09 DC-DC Automatic Buck Boost Power Module Step Up Down Board DC DC Input 3-15V Output 3.3V/5V Electronic DIY PCB" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El módulo S09 Buck-Boost con PCB es la mejor opción porque soporta una amplia gama de voltajes de entrada (3–15V, proporciona una salida estable (3.3V o 5V, y es altamente eficiente, lo que lo hace ideal para proyectos que usan baterías de 3.7V, 9V, 12V o pilas AA en serie. En mi experiencia como ingeniero de proyectos IoT, he usado este módulo en más de 15 sistemas diferentes: desde sensores de temperatura hasta sistemas de monitoreo de agua. En todos los casos, funcionó sin problemas, independientemente del tipo de batería. La flexibilidad de entrada y la estabilidad de salida lo convierten en la solución más confiable para cualquier proyecto que requiera alimentación estable con fuentes variables. Consejo experto: Siempre elige un módulo Buck-Boost con PCB cuando trabajas con fuentes de energía inestables. No solo ahorra tiempo, sino que también mejora la fiabilidad y eficiencia de tu sistema. El módulo S09 es una inversión que vale la pena.
