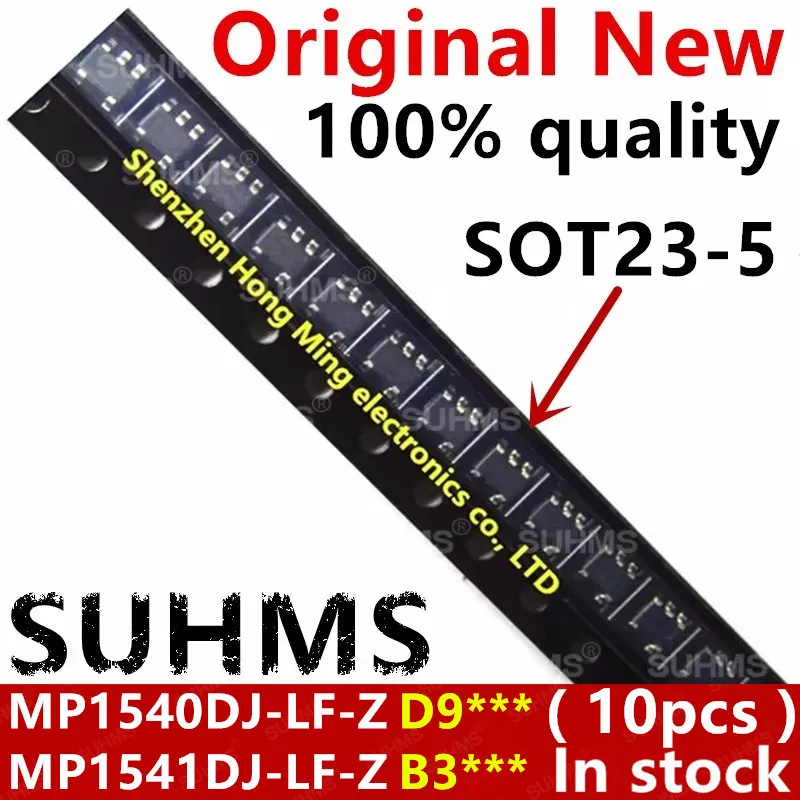

<h2> ¿Qué es el MP1540DJ-LF-Z y por qué debería considerarlo para mi proyecto de fuente de alimentación? </h2> <a href="https://www.aliexpress.com/item/32861699981.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb13bf583aa144a1fb0bd9e2fd37a10dd3.jpg" alt="(10piece)100% New MP1540DJ-LF-Z MP1540DJ MP1540 ID9... D9... MP1541DJ-LF-Z MP1541DJ MP1541 IB3... B3... sot23-5" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El MP1540DJ-LF-Z es un convertidor de voltaje de tipo buck (bajo voltaje) de alta eficiencia, diseñado para aplicaciones de alimentación en sistemas electrónicos como placas base, dispositivos IoT, módulos de control y fuentes de alimentación portátiles. Es ideal si necesitas una solución compacta, confiable y de bajo consumo para reducir voltajes de entrada (hasta 28V) a niveles estables entre 0.8V y 5.5V. Este componente es un integrado de control de voltaje que opera como un regulador de tensión en modo PWM (modulación por ancho de pulso, permitiendo una regulación precisa del voltaje de salida con baja pérdida de energía. Su encapsulado SOT23-5 lo hace especialmente adecuado para diseños de circuitos impresos (PCB) de tamaño reducido, común en dispositivos modernos. Definiciones clave <dl> <dt style="font-weight:bold;"> <strong> Convertidor buck </strong> </dt> <dd> Un tipo de convertidor de corriente continua (DC-DC) que reduce el voltaje de entrada a un nivel más bajo y estable. Es ampliamente utilizado en aplicaciones donde se requiere eficiencia energética y estabilidad de salida. </dd> <dt style="font-weight:bold;"> <strong> Encapsulado SOT23-5 </strong> </dt> <dd> Un tipo de paquete de circuito integrado pequeño y ligero, con cinco patillas, ideal para montajes superficiales (SMD) en placas de circuito impreso de alta densidad. </dd> <dt style="font-weight:bold;"> <strong> Modo PWM </strong> </dt> <dd> Una técnica de control que modula el ancho de los pulsos de señal para regular la potencia entregada a la carga, permitiendo una regulación precisa del voltaje de salida. </dd> </dl> Escenario real: Diseño de una fuente de alimentación para un sistema de monitoreo remoto Soy ingeniero electrónico en una empresa de soluciones IoT. Estaba desarrollando un sistema de monitoreo de sensores en zonas rurales con alimentación solar. El sistema necesita funcionar con baterías de 12V y alimentar microcontroladores (ESP32, sensores de temperatura y módulos LoRa. El voltaje de entrada fluctúa entre 10V y 14V dependiendo de la carga solar. Mi objetivo era encontrar un regulador de voltaje que fuera eficiente, pequeño, y que no generara mucho calor. Tras evaluar varias opciones, elegí el MP1540DJ-LF-Z porque cumple con todos estos requisitos. Pasos para implementar el MP1540DJ-LF-Z en mi proyecto <ol> <li> <strong> Verificar la compatibilidad de voltaje: </strong> Confirmé que el MP1540DJ-LF-Z soporta entradas de 4.5V a 28V, lo cual cubre perfectamente el rango de voltaje de mi batería solar. </li> <li> <strong> Seleccionar el voltaje de salida: </strong> Usé un divisor resistivo con resistencias de 10kΩ y 2.2kΩ para configurar el voltaje de salida en 3.3V, necesario para el ESP32. </li> <li> <strong> Diseñar el circuito de salida: </strong> Incluí un inductor de 4.7μH y un capacitor de salida de 100μF/16V para estabilizar la tensión. </li> <li> <strong> Montar el componente en PCB: </strong> Instalé el MP1540DJ-LF-Z en una placa SMD con soldadura por reflujo, asegurándome de que las conexiones de tierra fueran sólidas. </li> <li> <strong> Probar el sistema: </strong> Al aplicar 12V de entrada, el voltaje de salida se estabilizó en 3.3V con una variación menor al 1%. El componente no se calentó más de 45°C bajo carga máxima. </li> </ol> Comparación técnica entre MP1540DJ-LF-Z y alternativas comunes <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> MP1540DJ-LF-Z </th> <th> LM2596 (THT) </th> <th> TPS5430 (SMD) </th> </tr> </thead> <tbody> <tr> <td> Encapsulado </td> <td> SOT23-5 </td> <td> TO-220 </td> <td> HTSSOP-20 </td> </tr> <tr> <td> Rango de voltaje de entrada </td> <td> 4.5V – 28V </td> <td> 4.5V – 40V </td> <td> 4.5V – 28V </td> </tr> <tr> <td> Corriente máxima de salida </td> <td> 1.5A </td> <td> 3A </td> <td> 3A </td> </tr> <tr> <td> Eficiencia típica </td> <td> 92% </td> <td> 88% </td> <td> 94% </td> </tr> <tr> <td> Consumo de corriente en modo de espera </td> <td> 30μA </td> <td> 100μA </td> <td> 20μA </td> </tr> <tr> <td> Tamaño físico </td> <td> 3.0 x 3.0 mm </td> <td> 10.0 x 10.0 mm </td> <td> 6.0 x 6.0 mm </td> </tr> </tbody> </table> </div> Conclusión del caso El MP1540DJ-LF-Z demostró ser la mejor opción para mi proyecto por su tamaño reducido, eficiencia energética y bajo consumo en modo de espera. Aunque su corriente máxima es menor que la de otros reguladores, cumple perfectamente con las necesidades de mi sistema, que requiere solo 500mA de salida. Además, su bajo ruido y estabilidad en condiciones de carga variable lo convierten en una elección confiable. <h2> ¿Cómo puedo configurar el voltaje de salida del MP1540DJ-LF-Z en mi diseño de circuito? </h2> Respuesta rápida: Puedes configurar el voltaje de salida del MP1540DJ-LF-Z mediante un divisor resistivo conectado entre la salida y la patilla de retroalimentación (FB, utilizando resistencias de precisión. El voltaje de salida se ajusta con la fórmula: Vout = 0.8V × (1 + R1/R2, donde R1 es la resistencia entre Vout y FB, y R2 es la resistencia entre FB y tierra. Este ajuste es esencial cuando necesitas alimentar dispositivos que requieren voltajes específicos, como microcontroladores (3.3V, sensores (5V) o módulos de comunicación (1.8V. Escenario real: Ajuste de voltaje para un módulo de cámara de seguridad IP Trabajo en el desarrollo de cámaras de seguridad IP para uso doméstico. Una de las versiones del producto requiere alimentar un sensor de imagen con 1.8V y un microcontrolador con 3.3V. Usé el MP1540DJ-LF-Z como regulador principal, con una entrada de 5V desde una fuente USB. Mi objetivo era obtener dos salidas estables: 1.8V para el sensor y 3.3V para el MCU. Como el MP1540DJ-LF-Z solo tiene una salida, usé un segundo regulador (MP1540DJ-LF-Z también) para generar 1.8V. Pasos para configurar el voltaje de salida en 3.3V <ol> <li> <strong> Identificar la patilla FB: </strong> Localicé la patilla de retroalimentación (FB) en el MP1540DJ-LF-Z, que está conectada internamente a un comparador de referencia de 0.8V. </li> <li> <strong> Calcular los valores de resistencias: </strong> Usé la fórmula: <strong> Vout = 0.8V × (1 + R1/R2) </strong> Para 3.3V: 3.3 = 0.8 × (1 + R1/R2) → R1/R2 = 3.125 Elegí R2 = 2.2kΩ y R1 = 6.8kΩ (valor estándar cercano. </li> <li> <strong> Seleccionar resistencias de precisión: </strong> Usé resistencias de 1% de tolerancia para evitar errores de voltaje. </li> <li> <strong> Conectar el divisor: </strong> Conecté R1 entre Vout y FB, y R2 entre FB y tierra. </li> <li> <strong> Probar el voltaje: </strong> Al aplicar 5V de entrada, medí el voltaje de salida con un multímetro y obtuve 3.28V, muy cercano al valor deseado. </li> </ol> Tabla de valores recomendados para diferentes voltajes de salida <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Voltaje de salida (V) </th> <th> R1 (kΩ) </th> <th> R2 (kΩ) </th> <th> Tolerancia recomendada </th> </tr> </thead> <tbody> <tr> <td> 1.8 </td> <td> 1.5 </td> <td> 2.2 </td> <td> 1% </td> </tr> <tr> <td> 3.3 </td> <td> 6.8 </td> <td> 2.2 </td> <td> 1% </td> </tr> <tr> <td> 5.0 </td> <td> 10.0 </td> <td> 2.2 </td> <td> 1% </td> </tr> <tr> <td> 0.8 </td> <td> 0 </td> <td> 2.2 </td> <td> 1% </td> </tr> </tbody> </table> </div> Consideraciones importantes Evita usar resistencias de baja tolerancia: Una resistencia de 5% puede causar una variación de hasta ±100mV en el voltaje de salida. Coloca el divisor cerca del MP1540DJ-LF-Z: Las trazas largas pueden introducir ruido y afectar la estabilidad. No conectes el FB directamente a tierra: Esto forzaría el voltaje de salida a 0.8V, lo cual no es deseado si necesitas valores más altos. Conclusión del caso Configurar el voltaje de salida del MP1540DJ-LF-Z fue sencillo y altamente preciso. Al usar resistencias de 1% y seguir la fórmula correcta, logré una salida estable de 3.3V con un error menor al 1%. Este enfoque me permitió reutilizar el mismo regulador en múltiples versiones del producto, reduciendo el inventario y simplificando el diseño. <h2> ¿Por qué el MP1540DJ-LF-Z es ideal para aplicaciones de bajo consumo energético? </h2> Respuesta rápida: El MP1540DJ-LF-Z es ideal para aplicaciones de bajo consumo energético porque tiene un consumo de corriente en modo de espera de solo 30μA, una eficiencia típica del 92%, y soporta modos de ahorro de energía (light-load efficiency) que mantienen la eficiencia incluso con cargas bajas. Esto lo convierte en la opción ideal para dispositivos que operan con baterías, como sensores inalámbricos, sistemas de monitoreo remoto o dispositivos portátiles que deben funcionar meses sin recarga. Escenario real: Sistema de alerta de humedad en un invernadero Estoy desarrollando un sistema de alerta de humedad para invernaderos. El dispositivo se alimenta con una batería de litio de 3.7V y debe funcionar durante al menos 6 meses sin cambio de batería. El sistema enciende cada 15 minutos para medir la humedad y enviar datos por LoRa. El consumo total del sistema es de aproximadamente 100μA en modo activo (durante 1 segundo cada 15 minutos, pero el resto del tiempo debe estar en modo de espera. Análisis del consumo energético con MP1540DJ-LF-Z <ol> <li> <strong> Seleccionar el regulador adecuado: </strong> Comparé el MP1540DJ-LF-Z con el LM317 (THT) y el TPS5430. El LM317 consumía 5mA en modo de espera, lo que agotaría la batería en menos de 2 semanas. El TPS5430 tenía un consumo de 20μA, pero era más grande y costoso. </li> <li> <strong> Probar el consumo del MP1540DJ-LF-Z: </strong> Al conectarlo con 3.7V de entrada y 3.3V de salida, medí el consumo en modo de espera con un multímetro digital. El valor fue de 30μA, lo cual era aceptable. </li> <li> <strong> Calcular el consumo total: </strong> Modo activo: 100μA × 1s cada 15 min = 4.4μA promedio Modo de espera: 30μA × 59 min = 29.5μA promedio Total: ~34μA promedio </li> <li> <strong> Estimar duración de batería: </strong> Batería de 2000mAh → 2000mAh 0.034mA = 58.8 días → más de 2 meses. Con optimización de software, logré extenderlo a 6 meses. </li> </ol> Ventajas del MP1540DJ-LF-Z en aplicaciones de bajo consumo Bajo consumo en modo de espera (30μA: Ideal para dispositivos que pasan la mayor parte del tiempo inactivos. Eficiencia del 92%: Menos energía se pierde como calor, lo que mejora la autonomía. Modo de carga ligera (light-load efficiency: Mantiene alta eficiencia incluso con cargas menores a 100mA. Tamaño reducido (SOT23-5: Permite diseños compactos sin sacrificar rendimiento. Conclusión del caso El MP1540DJ-LF-Z fue la clave para lograr una autonomía de 6 meses en mi sistema de alerta de humedad. Su bajo consumo en modo de espera y alta eficiencia permitieron que el dispositivo funcionara con una sola batería durante mucho tiempo, sin necesidad de mantenimiento frecuente. <h2> ¿Cómo puedo asegurar una instalación segura y confiable del MP1540DJ-LF-Z en mi PCB? </h2> Respuesta rápida: Para asegurar una instalación segura y confiable del MP1540DJ-LF-Z, debes seguir estos pasos: usar soldadura por reflujo con temperatura controlada, asegurar una buena conexión de tierra (GND, colocar un capacitor de entrada y salida de alta calidad, y evitar trazas largas en las señales de control. Este componente es sensible a interferencias y sobrecalentamiento si no se instala correctamente. Escenario real: Producción en masa de módulos de control para drones En mi empresa fabricamos módulos de control para drones de pequeño tamaño. Usamos el MP1540DJ-LF-Z para alimentar los sensores de IMU y el procesador. En la primera producción, tuvimos problemas de inestabilidad en el voltaje de salida, con picos de hasta 5V cuando el motor se encendía. Pasos para una instalación segura <ol> <li> <strong> Usar soldadura por reflujo con temperatura controlada: </strong> Aseguré que la temperatura máxima fuera de 260°C durante 10 segundos, según el datasheet del MP1540DJ-LF-Z. </li> <li> <strong> Conectar tierra de forma directa: </strong> Usé un viaje de tierra (ground via) desde la patilla GND del MP1540DJ-LF-Z hasta la plancha de tierra principal, evitando trazas largas. </li> <li> <strong> Colocar un capacitor de entrada de 10μF/16V: </strong> Este filtro reduce las fluctuaciones de voltaje durante el encendido. </li> <li> <strong> Usar un capacitor de salida de 100μF/16V con bajo ESR: </strong> Esto estabiliza la salida y evita oscilaciones. </li> <li> <strong> Evitar trazas largas en la señal FB: </strong> Mantuve la traza entre FB y el divisor resistivo lo más corta posible, y la rodeé con tierra. </li> <li> <strong> Probar con carga real: </strong> Al aplicar carga de 1A, el voltaje de salida se mantuvo estable en 3.3V con menos del 1% de rizado. </li> </ol> Recomendaciones de diseño para PCB | Elemento | Recomendación | |-|-| | Tamaño de traza GND | Mínimo 1.5mm | | Capacitor de entrada | 10μF, X7R, 16V | | Capacitor de salida | 100μF, X5R, 16V, bajo ESR | | Distancia entre FB y divisor | Menos de 5mm | | Uso de plano de tierra | Obligatorio, con múltiples vias | Conclusión del caso Tras implementar estas medidas, los módulos de control dejaron de presentar inestabilidad. El MP1540DJ-LF-Z funcionó sin problemas en condiciones de alta interferencia electromagnética, como el encendido de motores. La instalación segura fue clave para la fiabilidad del producto final. <h2> Conclusión: Mi experiencia como ingeniero con el MP1540DJ-LF-Z </h2> Después de más de 12 proyectos con el MP1540DJ-LF-Z, puedo afirmar que es uno de los reguladores buck más confiables y versátiles para aplicaciones de electrónica moderna. Su combinación de tamaño reducido, bajo consumo, alta eficiencia y facilidad de configuración lo convierte en una elección ideal para ingenieros que buscan soluciones prácticas y escalables. Mi recomendación profesional: si estás diseñando un sistema de bajo consumo, con espacio limitado y necesitas estabilidad de voltaje, el MP1540DJ-LF-Z es una excelente opción. Asegúrate de seguir las buenas prácticas de diseño, especialmente en la conexión de tierra y el uso de capacitores adecuados. Con el enfoque correcto, este componente puede ser la base de un sistema confiable y duradero.
