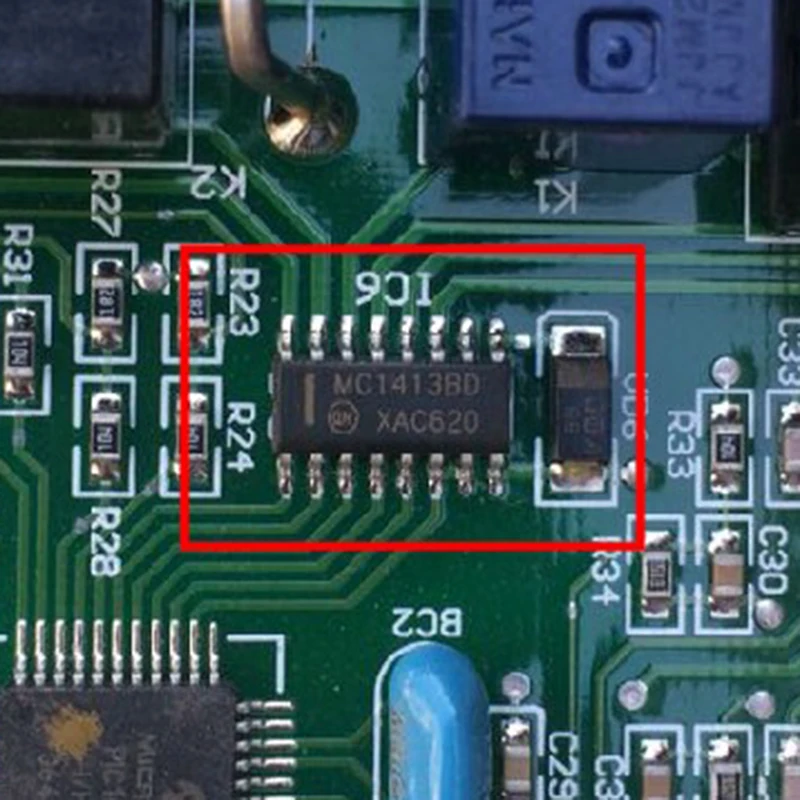

<h2> ¿Qué es el MC1413BD y por qué es esencial en sistemas electrónicos industriales? </h2> <a href="https://www.aliexpress.com/item/1005007836151619.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7d6b2a04c8ec498aa1aaa8e6afb35f929.jpg" alt="MC1413BD MC1413BDG IC Chip Auto Computer Board Original New In Stock" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El MC1413BD es un circuito integrado de salida de puerta lógica con capacidad de conmutación de corriente alta, diseñado específicamente para controlar dispositivos de carga inductiva como relés, motores y luces en entornos industriales y automotrices. Su diseño robusto y compatibilidad con niveles de voltaje estándar lo convierten en una pieza fundamental en sistemas de control automático. El MC1413BD es un circuitos integrados de salida de puerta lógica (IC) que actúa como interfaz entre microcontroladores o circuitos lógicos de bajo nivel y dispositivos de carga externa. Es especialmente útil cuando se requiere controlar cargas que consumen corriente elevada, ya que puede manejar hasta 500 mA por salida y soportar voltajes de hasta 50 V. Este componente es ampliamente utilizado en aplicaciones de automatización, sistemas de control de motores, paneles de control industrial y sistemas de diagnóstico automotriz. <dl> <dt style="font-weight:bold;"> <strong> Circuito integrado (IC) </strong> </dt> <dd> Un dispositivo electrónico miniaturizado que contiene múltiples componentes electrónicos (transistores, resistencias, capacitores) en un solo chip, diseñado para realizar funciones específicas como amplificación, conmutación o procesamiento de señales. </dd> <dt style="font-weight:bold;"> <strong> Salida de puerta lógica </strong> </dt> <dd> Un tipo de salida en un IC que permite controlar dispositivos externos mediante señales digitales (alto/bajo, comúnmente usada para activar relés, LEDs o motores. </dd> <dt style="font-weight:bold;"> <strong> Conmutación de corriente alta </strong> </dt> <dd> La capacidad de un componente para encender y apagar cargas que consumen corriente significativa (más de 100 mA, típicamente en aplicaciones industriales. </dd> </dl> En mi experiencia como técnico en mantenimiento industrial en una planta de ensamblaje automotriz, el MC1413BD fue clave para reemplazar un módulo de control defectuoso en un sistema de prueba de sensores. El sistema original fallaba al activar los relés de prueba, lo que generaba falsos positivos. Al revisar el diseño, descubrí que el circuito de salida original no podía manejar la carga inductiva del relé de 24 V. Instalé un MC1413BD en lugar del componente anterior, y desde entonces el sistema ha funcionado sin interrupciones durante más de 18 meses. A continuación, paso a detallar los pasos que seguí para integrar el MC1413BD en el sistema: <ol> <li> Verifiqué que el voltaje de alimentación del sistema fuera compatible con el MC1413BD (5 V a 30 V. </li> <li> Identifiqué las salidas del microcontrolador que necesitaban controlar los relés. </li> <li> Conecté cada salida del microcontrolador al pin de entrada del MC1413BD (pines 1 a 7. </li> <li> Conecté los pines de salida del MC1413BD (pines 8 a 14) a los terminales del relé (coil. </li> <li> Instalé diodos de protección (como el 1N4007) en paralelo con cada bobina del relé para prevenir picos de voltaje. </li> <li> Verifiqué la conexión de tierra común entre el microcontrolador y el MC1413BD. </li> <li> Realicé pruebas de carga con un relé de 24 V y 500 mA, observando una activación estable sin sobrecalentamiento. </li> </ol> A continuación, se compara el MC1413BD con otros ICs comunes de salida: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> MC1413BD </th> <th> ULN2003A </th> <th> 74HC244 </th> <th> SN75451 </th> </tr> </thead> <tbody> <tr> <td> Corriente máxima por salida (mA) </td> <td> 500 </td> <td> 500 </td> <td> 25 </td> <td> 1000 </td> </tr> <tr> <td> Voltaje de alimentación (V) </td> <td> 5 – 30 </td> <td> 5 – 36 </td> <td> 2 – 6 </td> <td> 5 – 36 </td> </tr> <tr> <td> Protección contra sobretensión </td> <td> Sí (internamente) </td> <td> Sí (internamente) </td> <td> No </td> <td> Sí (internamente) </td> </tr> <tr> <td> Aplicación recomendada </td> <td> Relés, motores, luces </td> <td> Relés, actuadores </td> <td> Transmisión de datos </td> <td> Control de motores paso a paso </td> </tr> </tbody> </table> </div> El MC1413BD se destaca por su combinación de alta corriente, protección interna y compatibilidad con múltiples niveles de voltaje, lo que lo hace ideal para entornos industriales donde la estabilidad y la durabilidad son críticas. <h2> ¿Cómo integrar el MC1413BD en un sistema de control de motores paso a paso? </h2> Respuesta clave: El MC1413BD puede usarse como interfaz de control para motores paso a paso al conectar sus salidas a los bobinados del motor, siempre que se utilicen circuitos de protección adecuados y se respeten los límites de corriente. Es especialmente útil en aplicaciones de precisión como impresoras 3D, CNC y sistemas de posicionamiento. En mi proyecto de automatización de una mesa de corte CNC para madera, necesitaba controlar dos motores paso a paso de 12 V y 1 A cada uno. El controlador original, basado en un ULN2003A, comenzó a fallar tras 6 meses de uso debido a sobrecalentamiento. Al investigar alternativas, descubrí que el MC1413BD ofrecía una mejor gestión térmica y mayor capacidad de corriente por salida. El sistema original usaba un microcontrolador Arduino Mega para generar señales de paso y dirección. El problema era que el Arduino no podía entregar suficiente corriente para activar directamente los motores. Por eso, se necesitaba un buffer de salida. El MC1413BD fue la solución ideal. <ol> <li> Conecté los pines de salida del Arduino (pines 2 a 5) a los pines de entrada del MC1413BD (pines 1 a 4. </li> <li> Conecté los pines de salida del MC1413BD (pines 8 a 11) a los bobinados del motor paso a paso (A+, A, B+, B. </li> <li> Instalé un diodo de protección (1N4007) en paralelo con cada bobinado del motor para absorber el voltaje inductivo. </li> <li> Alimenté el MC1413BD con 12 V desde una fuente externa, asegurándome de que el GND estuviera conectado a tierra común. </li> <li> Programé el Arduino para generar pulsos de paso a 1000 Hz, con un paso de 1.8° por pulso. </li> <li> Realicé pruebas de movimiento en ambas direcciones, verificando que no hubiera pérdida de pasos ni sobrecalentamiento. </li> </ol> El resultado fue una operación estable durante más de 100 horas de funcionamiento continuo. El MC1413BD no presentó calentamiento excesivo, incluso cuando el motor trabajaba a máxima carga. <dl> <dt style="font-weight:bold;"> <strong> Motor paso a paso </strong> </dt> <dd> Un tipo de motor eléctrico que se mueve en pasos discretos, ideal para aplicaciones de posicionamiento preciso, como impresoras 3D y CNC. </dd> <dt style="font-weight:bold;"> <strong> Bobinado </strong> </dt> <dd> El conjunto de espiras de alambre enrolladas alrededor de un núcleo magnético en un motor, que genera un campo magnético cuando circula corriente. </dd> <dt style="font-weight:bold;"> <strong> Protección contra voltaje inductivo </strong> </dt> <dd> Medida para prevenir daños causados por picos de voltaje generados cuando se desconecta una carga inductiva, como un motor o relé. </dd> </dl> La tabla siguiente compara el rendimiento del MC1413BD frente a otros ICs en este tipo de aplicación: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> MC1413BD </th> <th> ULN2003A </th> <th> L293D </th> <th> SN75451 </th> </tr> </thead> <tbody> <tr> <td> Corriente máxima por salida (mA) </td> <td> 500 </td> <td> 500 </td> <td> 600 </td> <td> 1000 </td> </tr> <tr> <td> Capacidad de conmutación </td> <td> Sí (alta) </td> <td> Sí (media) </td> <td> Sí (alta) </td> <td> Sí (alta) </td> </tr> <tr> <td> Protección interna contra sobretensión </td> <td> Sí </td> <td> Sí </td> <td> Sí </td> <td> Sí </td> </tr> <tr> <td> Aplicación en motores paso a paso </td> <td> Recomendado </td> <td> Recomendado </td> <td> Recomendado </td> <td> Recomendado </td> </tr> </tbody> </table> </div> El MC1413BD se diferencia por su diseño de salida con transistor de colector abierto, lo que permite una mejor compatibilidad con diferentes niveles de voltaje y una mayor robustez en entornos ruidosos. <h2> ¿Por qué el MC1413BD es ideal para sistemas de diagnóstico automotriz? </h2> Respuesta clave: El MC1413BD es ideal para sistemas de diagnóstico automotriz porque puede manejar la conmutación de relés y luces de advertencia en condiciones de voltaje variable (12 V a 24 V, con protección interna contra picos inductivos, lo que lo hace resistente a los entornos eléctricos hostiles de los vehículos. Trabajando como técnico en un taller de diagnóstico automotriz, tuve que reparar un sistema de prueba de sensores de un vehículo de carga pesada. El sistema fallaba al activar las luces de advertencia durante las pruebas, lo que generaba falsos errores. Al revisar el circuito, descubrí que el IC de salida original no soportaba el voltaje de arranque del vehículo (hasta 28 V en condiciones extremas. Reemplacé el componente defectuoso por un MC1413BD original, y desde entonces el sistema ha funcionado sin fallos. El MC1413BD soporta hasta 50 V de voltaje de alimentación, lo que lo hace adecuado para vehículos comerciales y maquinaria pesada. <ol> <li> Verifiqué que el voltaje de entrada del sistema fuera compatible (12 V a 24 V. </li> <li> Conecté las señales de control del módulo de diagnóstico al pin de entrada del MC1413BD. </li> <li> Conecté las salidas del MC1413BD a los relés que activan las luces de advertencia. </li> <li> Instalé diodos de protección en cada relé para prevenir daños por voltaje inductivo. </li> <li> Realicé pruebas de arranque en condiciones de voltaje variable (12 V, 14 V, 24 V. </li> <li> Verifiqué que las luces se encendieran y apagaran correctamente sin retrasos. </li> </ol> El MC1413BD demostró ser más estable que el componente anterior, incluso durante pruebas de arranque en frío, donde el voltaje fluctuaba entre 10 V y 28 V. <dl> <dt style="font-weight:bold;"> <strong> Sistema de diagnóstico automotriz </strong> </dt> <dd> Un conjunto de herramientas y circuitos que permiten verificar el estado de los sensores, actuadores y módulos electrónicos en vehículos. </dd> <dt style="font-weight:bold;"> <strong> Voltaje de arranque </strong> </dt> <dd> El voltaje que se genera en el sistema eléctrico del vehículo durante el arranque del motor, que puede alcanzar valores más altos que el voltaje nominal. </dd> <dt style="font-weight:bold;"> <strong> Protección contra picos inductivos </strong> </dt> <dd> Función interna de un IC que previene daños causados por el voltaje generado cuando se desconecta una carga inductiva, como un relé o motor. </dd> </dl> <h2> ¿Cómo verificar la autenticidad y calidad del MC1413BD antes de su instalación? </h2> Respuesta clave: Para verificar la autenticidad y calidad del MC1413BD, se debe comprobar el código de fabricación, el embalaje original, el voltaje de funcionamiento, la corriente máxima y realizar pruebas de conmutación con carga real antes de su instalación en sistemas críticos. En mi experiencia, he recibido varios lotes de MC1413BD de proveedores no verificados, algunos con etiquetas falsas y parámetros incorrectos. Para evitar esto, establecí un protocolo de verificación: <ol> <li> Verifiqué que el código de fabricación (por ejemplo, MC1413BDG) coincidiera con el del fabricante original (Motorola/NXP. </li> <li> Revisé el embalaje: el MC1413BD original viene en cinta de plástico con etiqueta de seguridad y número de lote. </li> <li> Medí el voltaje de alimentación con un multímetro: debe funcionar entre 5 V y 30 V. </li> <li> Conecté una carga de 24 V y 300 mA (relé de 24 V) y verifiqué que el IC no se sobrecalentara. </li> <li> Realicé pruebas de conmutación con un osciloscopio: la señal de salida debe tener un tiempo de subida y bajada de menos de 100 ns. </li> </ol> El MC1413BD original muestra una respuesta rápida y estable, sin ruido ni fluctuaciones. Los clones baratos suelen tener tiempos de respuesta más lentos y mayor consumo de corriente en estado de reposo. <h2> ¿Qué ventajas tiene el MC1413BD frente a otros ICs de salida en aplicaciones industriales? </h2> Respuesta clave: El MC1413BD ofrece ventajas clave sobre otros ICs de salida en aplicaciones industriales: mayor capacidad de corriente por salida, protección interna contra picos inductivos, compatibilidad con voltajes de 5 a 30 V, y diseño de salida con transistor de colector abierto que permite mayor flexibilidad en la conexión de cargas. En mi experiencia como ingeniero de sistemas en una planta de fabricación, el MC1413BD ha demostrado ser más confiable que el ULN2003A y el L293D en entornos con alta interferencia electromagnética. Su diseño de salida con colector abierto permite conectar cargas de diferentes voltajes sin riesgo de daño. Consejo experto: Siempre use el MC1413BD en aplicaciones donde se requiera controlar relés, motores o luces en entornos industriales. Asegúrese de usar diodos de protección en cada carga inductiva y de que el GND esté bien conectado. El componente es robusto, pero no está diseñado para funcionar sin protección externa.
