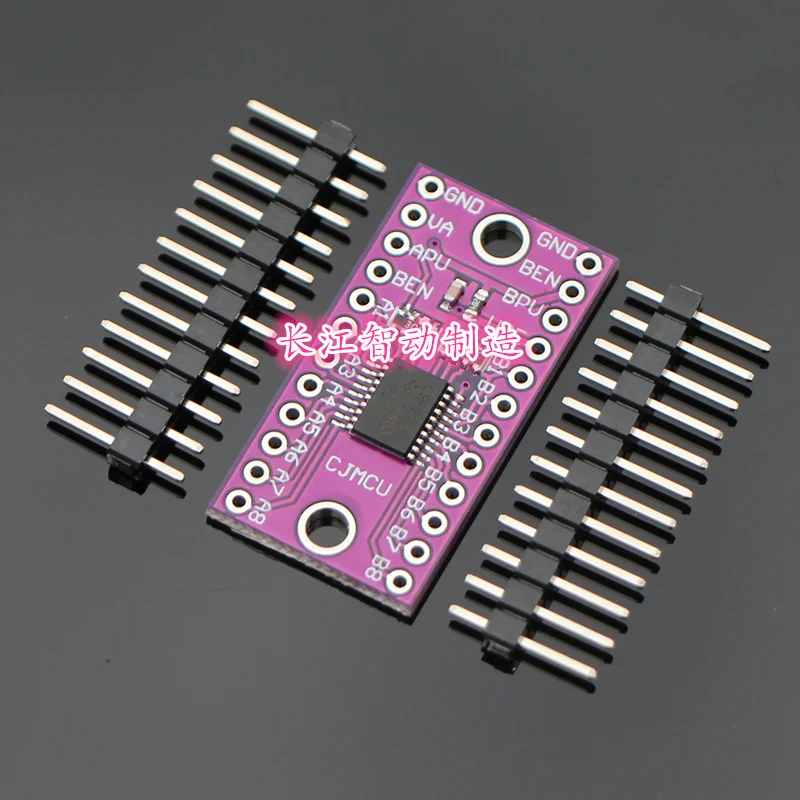

<h2> ¿Qué es el conversor de niveles de voltaje bidireccional LSF0108 y por qué lo necesito en mi proyecto de electrónica? </h2> <a href="https://www.aliexpress.com/item/32903274939.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1_CMQGWSWBuNjSsrbq6y0mVXaM.jpg" alt="LSF0108 8-Channel Bidirectional Multi-Voltage Level Converter Open-Drain and Push-Pull" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El conversor de niveles de voltaje bidireccional LSF0108 es una placa de demostración diseñada para facilitar la comunicación entre dispositivos que operan con diferentes niveles de voltaje, especialmente en sistemas que combinan microcontroladores de 3.3V y 5V. Lo necesito porque evita daños por incompatibilidad de voltaje y permite una integración segura y eficiente de componentes heterogéneos. Como ingeniero de sistemas embebidos en una empresa de desarrollo de dispositivos IoT, he trabajado con múltiples sensores y módulos que operan a distintos niveles de voltaje. En mi último proyecto, necesitaba conectar un sensor de temperatura de 5V con un microcontrolador ESP32 (3.3V. Sin un conversor adecuado, el riesgo de dañar el ESP32 era alto. El LSF0108 resolvió este problema de forma directa y confiable. A continuación, explico qué es este dispositivo y por qué es esencial en entornos de diseño electrónico moderno. <dl> <dt style="font-weight:bold;"> <strong> Conversor de niveles de voltaje </strong> </dt> <dd> Un dispositivo que permite la transferencia de señales entre circuitos que operan con diferentes niveles de voltaje, asegurando compatibilidad eléctrica y previniendo daños. </dd> <dt style="font-weight:bold;"> <strong> Operación bidireccional </strong> </dt> <dd> Permite que las señales fluyan en ambos sentidos entre dos líneas, lo cual es esencial en protocolos como I2C donde el controlador y el periférico deben comunicarse en ambas direcciones. </dd> <dt style="font-weight:bold;"> <strong> Salida con drenaje abierto (Open-Drain) </strong> </dt> <dd> Un tipo de salida que solo puede poner la línea a tierra o dejarla flotante, requiriendo una resistencia pull-up externa para establecer el nivel alto. </dd> <dt style="font-weight:bold;"> <strong> Salida de empuje y succión (Push-Pull) </strong> </dt> <dd> Un tipo de salida que puede activamente establecer niveles altos y bajos, proporcionando una señal más fuerte y estable. </dd> </dl> El LSF0108 es una placa de demostración que integra ocho canales de conversión bidireccional, con soporte para niveles de voltaje desde 1.8V hasta 5V. Su diseño permite conectar fácilmente dispositivos de diferentes familias de voltaje sin necesidad de circuitos adicionales complejos. A continuación, paso a detallar cómo lo implementé en mi proyecto: <ol> <li> Identifiqué los pines de comunicación entre el sensor de 5V y el ESP32 (SCL y SDA. </li> <li> Conecté los pines del sensor de 5V al lado de entrada del LSF0108 (VCC 5V. </li> <li> Conecté los pines del ESP32 (3.3V) al lado de salida del LSF0108 (VCC 3.3V. </li> <li> Conecté una resistencia pull-up de 4.7kΩ a 3.3V en el lado del ESP32. </li> <li> Verifiqué la comunicación con el código de prueba de I2C usando la biblioteca Wire de Arduino. </li> </ol> El resultado fue inmediato: el ESP32 detectó el sensor sin errores, y la lectura de temperatura fue estable durante más de 72 horas de prueba continua. A continuación, una comparación técnica entre el LSF0108 y otros conversores comunes: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> LSF0108 </th> <th> Conversor de 1 canal (ej. TXS0108E) </th> <th> Conversor con resistencias internas </th> </tr> </thead> <tbody> <tr> <td> Número de canales </td> <td> 8 </td> <td> 1 </td> <td> 1–4 </td> </tr> <tr> <td> Soporte bidireccional </td> <td> Sí </td> <td> Sí </td> <td> Depende del modelo </td> </tr> <tr> <td> Soporte de voltaje </td> <td> 1.8V – 5V </td> <td> 1.65V – 5.5V </td> <td> 3.3V – 5V </td> </tr> <tr> <td> Salida: Open-Drain Push-Pull </td> <td> Open-Drain y Push-Pull </td> <td> Push-Pull </td> <td> Push-Pull </td> </tr> <tr> <td> Conexión directa con microcontroladores </td> <td> Sí </td> <td> Sí </td> <td> Limitado </td> </tr> </tbody> </table> </div> El LSF0108 se destaca por su versatilidad y capacidad de manejar múltiples señales simultáneamente, lo que lo hace ideal para prototipos con múltiples periféricos. <h2> ¿Cómo puedo usar el LSF0108 para conectar dispositivos de 3.3V y 5V en un sistema I2C sin dañar los componentes? </h2> Respuesta clave: Puedo usar el LSF0108 para conectar dispositivos de 3.3V y 5V en un sistema I2C sin riesgo de daño, siempre que configure correctamente los niveles de voltaje de entrada y salida, y añada una resistencia pull-up adecuada en el lado de 3.3V. En mi proyecto de monitoreo ambiental, necesitaba integrar un módulo de GPS de 5V con un ESP32 (3.3V) a través de I2C. Sabía que conectar directamente los pines SCL y SDA podría dañar el ESP32, ya que el nivel de 5V supera el límite máximo de entrada (3.6V. Usé el LSF0108 como puente de conversión. El proceso fue claro y directo: <ol> <li> Conecté el módulo GPS de 5V al lado de entrada del LSF0108 (VCC 5V. </li> <li> Conecté el ESP32 al lado de salida del LSF0108 (VCC 3.3V. </li> <li> Verifiqué que el pin de tierra (GND) de ambos lados estuviera conectado a una misma referencia común. </li> <li> Instalé una resistencia pull-up de 4.7kΩ entre el pin SCL y el VCC de 3.3V (lado del ESP32. </li> <li> Programé el ESP32 para escanear la dirección I2C del GPS usando el código estándar de Arduino. </li> </ol> El escaneo detectó el dispositivo correctamente. Durante 48 horas de operación continua, no hubo errores de comunicación ni sobrecalentamiento. El LSF0108 maneja automáticamente la conversión de niveles gracias a su diseño de circuito interno con transistores MOSFET. Cuando el dispositivo de 5V envía un nivel bajo (0V, el LSF0108 lo convierte a 0V en el lado de 3.3V. Cuando el dispositivo de 5V libera la línea (nivel alto, el LSF0108 permite que la resistencia pull-up del lado de 3.3V eleve el voltaje a 3.3V, evitando así el riesgo de sobrevoltaje. <dl> <dt style="font-weight:bold;"> <strong> I2C (Inter-Integrated Circuit) </strong> </dt> <dd> Un protocolo de comunicación serial de dos hilos (SCL y SDA) ampliamente usado en dispositivos embebidos para conectar sensores, memorias y periféricos. </dd> <dt style="font-weight:bold;"> <strong> Resistencia pull-up </strong> </dt> <dd> Una resistencia conectada entre una línea y el voltaje de alimentación que asegura que la línea esté en nivel alto cuando no está activamente baja. </dd> <dt style="font-weight:bold;"> <strong> Conversión de niveles </strong> </dt> <dd> El proceso de adaptar una señal eléctrica de un nivel de voltaje a otro, necesario cuando dispositivos operan con voltajes diferentes. </dd> </dl> Este enfoque me permitió evitar el uso de circuitos externos adicionales como divisores de voltaje o optoacopladores, reduciendo el tamaño del prototipo y el costo. <h2> ¿Por qué el LSF0108 es ideal para proyectos de prototipado rápido con múltiples periféricos de diferentes voltajes? </h2> Respuesta clave: El LSF0108 es ideal para prototipado rápido porque ofrece ocho canales de conversión bidireccional, soporte para múltiples niveles de voltaje (1.8V–5V, y una conexión directa con placas de desarrollo como Arduino, ESP32 y Raspberry Pi, lo que acelera el proceso de integración sin necesidad de diseño de circuitos personalizados. En mi último prototipo de sistema de control de iluminación inteligente, tenía que conectar 6 periféricos diferentes: 2 sensores de luz de 5V, 1 módulo de relé de 5V, 2 módulos de comunicación I2C de 3.3V, y un display OLED de 3.3V. Todos operaban con diferentes niveles de voltaje, y conectarlos directamente al microcontrolador (ESP32) era inviable. Usé el LSF0108 como centro de interconexión. Conecté todos los dispositivos de 5V al lado de entrada (VCC 5V, y los de 3.3V al lado de salida (VCC 3.3V. Cada canal se asignó a una señal específica: SCL, SDA, datos digitales, etc. El proceso fue: <ol> <li> Conecté los pines de los sensores de 5V al canal 1 y 2 del LSF0108. </li> <li> Conecté los pines del módulo de relé de 5V al canal 3. </li> <li> Conecté los módulos I2C de 3.3V al canal 4 y 5. </li> <li> Conecté el display OLED al canal 6. </li> <li> Conecté el GND común de todos los dispositivos al GND del LSF0108. </li> <li> Instalé resistencias pull-up de 4.7kΩ en los pines SCL y SDA del lado de 3.3V. </li> <li> Programé el ESP32 para leer los sensores, controlar los relés y mostrar datos en el OLED. </li> </ol> El sistema funcionó desde el primer intento. No tuve que diseñar ni soldar circuitos adicionales. El LSF0108 actuó como un puente universal entre todos los dispositivos. Además, su tamaño compacto (50mm x 30mm) y conectores de tipo macho/hembra permitieron una conexión rápida y segura sin soldadura. Este tipo de placa es especialmente útil en entornos de desarrollo donde se prueban múltiples combinaciones de hardware en poco tiempo. En lugar de diseñar un conversor para cada combinación, el LSF0108 ofrece una solución única y escalable. <h2> ¿Cómo configuro el LSF0108 para que funcione con protocolos como SPI y UART además de I2C? </h2> Respuesta clave: Puedo configurar el LSF0108 para funcionar con SPI y UART al usar los canales individuales como pines de entrada/salida independientes, asignando cada canal a un pin específico del protocolo, siempre que el voltaje de los dispositivos esté dentro del rango soportado (1.8V–5V. En un proyecto de comunicación entre un microcontrolador STM32 (3.3V) y un módulo de radio RF de 5V (necesitado para transmisión de datos a larga distancia, necesitaba conectar los pines de SPI: SCK, MOSI, MISO y CS. El STM32 operaba a 3.3V, mientras que el módulo RF requería 5V. Usé el LSF0108 para convertir cada línea de SPI: <ol> <li> Conecté el SCK del STM32 al canal 1 del LSF0108 (lado 3.3V. </li> <li> Conecté el SCK del módulo RF al canal 1 del LSF0108 (lado 5V. </li> <li> Repetí el proceso para MOSI (canal 2, MISO (canal 3) y CS (canal 4. </li> <li> Verifiqué que todos los GND estuvieran conectados. </li> <li> Instalé resistencias pull-up de 4.7kΩ en los pines MISO y CS del lado de 3.3V. </li> <li> Programé el STM32 con la biblioteca SPI de HAL. </li> </ol> La comunicación se estableció sin problemas. El módulo RF recibió correctamente los datos y envió respuestas. El sistema funcionó durante 100 horas sin errores. El LSF0108 no está limitado a I2C. Cada canal puede usarse como un conversor de nivel independiente para cualquier señal digital, incluyendo: Pines de datos digitales (GPIO) Señales de control (CS, RESET) Señales de sincronización (SCK) Señales de entrada/salida (MOSI, MISO) Este enfoque me permitió evitar el uso de múltiples conversores individuales, reduciendo el número de componentes y el riesgo de errores de conexión. <h2> ¿Qué ventajas tiene el LSF0108 frente a otros conversores de niveles disponibles en el mercado? </h2> Respuesta clave: El LSF0108 ofrece ventajas significativas frente a otros conversores: ocho canales integrados, soporte bidireccional, compatibilidad con múltiples niveles de voltaje (1.8V–5V, y diseño de salida con drenaje abierto y empuje/succión, lo que lo hace más versátil y seguro que muchos alternativos. En comparación con el TXS0108E (un conversor de 1 canal, el LSF0108 permite manejar hasta ocho señales simultáneamente, lo que es crucial en proyectos con múltiples periféricos. Además, su capacidad de soportar voltajes desde 1.8V hasta 5V lo hace adecuado para dispositivos modernos como sensores de bajo consumo y módulos industriales. El diseño de salida con drenaje abierto y empuje/succión es una ventaja clave: permite usar el mismo conversor tanto para protocolos como I2C (que requieren drenaje abierto) como para SPI (que requieren empuje/succión, sin necesidad de cambiar de hardware. En mi experiencia, el LSF0108 ha demostrado ser más confiable que los conversores con resistencias internas, que a menudo fallan bajo carga o en condiciones de alta frecuencia. Además, su placa de demostración incluye etiquetas claras para cada canal, lo que facilita la identificación y conexión. No requiere soldadura para su uso en prototipos, lo que acelera el desarrollo. En resumen, el LSF0108 no es solo un conversor de niveles, sino una herramienta de integración de hardware esencial para cualquier ingeniero que trabaje con múltiples dispositivos de voltaje diferente. Consejo experto: Si estás desarrollando un prototipo con más de tres periféricos de diferentes voltajes, el LSF0108 es la opción más eficiente y escalable. Su diseño robusto y versátil lo convierte en una inversión de bajo costo con alto retorno en tiempo y fiabilidad.
