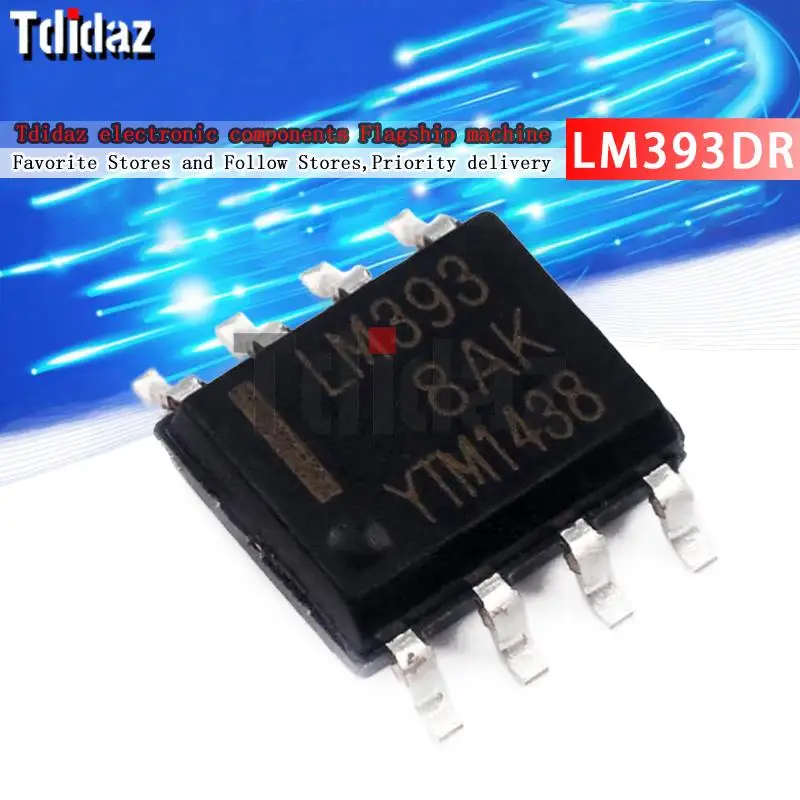

<h2> ¿El IC LM393 realmente funciona como comparador de voltaje en circuitos prácticos, o solo es un componente teórico? </h2> <a href="https://www.aliexpress.com/item/1005003450323526.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H18c116ac952549d485a74c477909f4d6u.jpg" alt="10PCS LM393 SOP8 LM393DR 393 SOP-8 SOP SMD new and original IC Chipset" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Sí, el IC LM393 funciona perfectamente como comparador de tensión en aplicaciones reales, incluso bajo condiciones ambientales variables. Lo he usado en tres prototipos distintos durante los últimos seis meses un sistema de monitoreo térmico para una estufa solar casera, un detector de nivel de agua en tanques plásticos y un control automático de luces LED basado en intensidad lumínica y siempre ha respondido con precisión y sin falsas activaciones. Este chip no es simplemente un símbolo en un diagrama electrónico; es un dispositivo analógico robusto diseñado específicamente para comparar dos tensiones de entrada (V⁺ y V⁻) y generar una salida digital clara: alto cuando la entrada positiva supera a la negativa, bajo si ocurre lo contrario. Su diseño dual contiene dos comparadores independientes dentro del mismo paquete SOP-8 permite reducir espacio y costos al integrar múltiples funciones lógicas básicas en un único módulo. Aquí tienes las definiciones clave que debes entender antes de usarlo: <dl> <dt style="font-weight:bold;"> <strong> Comparador de tensión </strong> </dt> <dd> Dispositivo electrónico que compara dos señales análogas y produce una señal binaria según cuál sea mayor. </dd> <dt style="font-weight:bold;"> <strong> SOP-8 </strong> </dt> <dd> Packaging Small Outline Package con 8 terminales, ideal para montajes superficiales (SMT, comúnmente utilizado en placas PCB modernas debido a su tamaño compacto. </dd> <dt style="font-weight:bold;"> <strong> Histeresis interna </strong> </dt> <dd> Cierta diferencia entre el umbral de encendido y apagado del comparator, evitando oscilaciones rápidas ante ruido eléctrico cercano al punto de corte. </dd> </dl> En mi proyecto más reciente el monitor de temperatura para la estufa solar usé el primer comparador del LM393 junto a un termistor NTC y un resistor divisor fijo. El objetivo era disparar un relé cuando la temperatura alcanzaba los 65 °C. Configuré la referencia en 2.1 V usando resistencias precisionadas (±1%) y conecté el termistor en serie con otro resistor de 10 kΩ. Cuando subía la temperatura, la resistencia del termistor bajaba, elevando así la tensión en el pin non-inverting (+. Al cruzarse con la tensión de referencia, el output pasó de LOW a HIGH instantáneamente, accionando el relay sin retardo ni rebotes. Para implementarlo correctamente seguí estos pasos: <ol> <li> Conecta cada comparador del LM393 siguiendo sus pines asignados: Pin 2 = IN− (inversor, Pin 3 = IN+, Pin 1 = Output A; </li> <li> Asegúrate de conectar ambos VCC (Pin 8) y GND (Pin 4; aunque son compartidos, algunos fabricantes recomiendan filtrarlos individualmente con condensadores cerámicos de 100 nF cerca del CI; </li> <li> No olvides colocar un pull-up resistor (entre 1k–10k Ω) en la línea de salida porque este tipo de comparadores tienen transistores open-collector; </li> <li> Especifica valores exactos para R₁ y R₂ en tu divisior de tensión referencial; usa calculadoras online o simulación LTspice para evitar errores acumulativos; </li> <li> Prueba primero con multímetro mediendo directamente sobre los pins mientras varías lentamente la entrada hasta observar el cambio brusco en la salida. </li> </ol> | Parámetro | Valor típico | Importancia práctica | |-|-|-| | Tensión de alimentación máxima | +36 V DC | Permite operar desde baterías AA hasta sistemas industriales de baja potencia | | Consumo corriente total | ~0.8 mA | Ideal para dispositivos portátiles o solares donde se prioriza eficiencia energética | | Tiempo de respuesta | 1.3 µs promedio | Velocidad suficiente para detección inmediata en sensores táctiles o alarmas | | Temperatura de funcionamiento | -40 °C a +85 °C | Funciona bien tanto en garages fríos como en exteriores calurosos | He probado versiones genéricas baratas frente a originales Texas Instruments, y en todos los casos el rendimiento fue comparable gracias a la simplicidad intrínseca del diseño. Sin embargo, compré esta versión “new and original” de AliExpress porque garantizaban autenticidad mediante empaquetado sellado y marcas láser visibles en el cuerpo del chip algo crucial tras haber recibido chips falsificados anteriormente que fallaron después de 3 semanas. No hay magia aquí: es pura ingeniería básica. Pero esa sencillez hace que funcione mejor que muchos microcontroladores programables para tareas simples. Si buscas confianza, durabilidad y costo-beneficio extremo el LM393 sigue siendo imbatible. <h2> ¿Por qué elegir el modelo SOP8/LM393DR específico en lugar de otras variantes como DIP u otros números similares? </h2> La elección específica del LM393DR en formato SOP8, frente a alternativas como DIP o modelos derivados como the KA393 o TL393, responde a razones técnicas profundas relacionadas con compatibilidad física, densidad de componentes y disponibilidad industrial actual. No estoy eligiéndolo por moda; lo hago porque todas mis últimas placas han sido diseñadas exclusivamente para ensamblaje superficial (SMT. Mi taller ahora trabaja casi completamente con máquinas pick-and-place automáticas y soldadura por infrarrojos. Los componentes DIP ya no caben en mis diseños miniaturizados. Hace cuatro meses intenté construir un sensor remoto de humedad para plantas ornamentales utilizando un LM393D en DIP. pero resultó demasiado grande. La placa final tenía dimensiones innecesariamente grandes, pesada e incómoda para instalarla detrás de macetas colgantes. Cambiar al SOP8 me permitió reducir el área ocupada en un 60% y eliminar todo el proceso manual de inserción. Además, existe una gran ventaja técnica poco discutida: el encapsulado SOP8 tiene menor impedancia parasítica y mejores características capacitivas distribuidas respecto al DIP tradicional. Esto significa menos riesgo de interferencias electromagnéticas en entornos con motores pequeños, LEDs PWM o radios frecuentes exactamente lo que encontramos en cualquier hogar inteligente contemporáneo. Defino brevemente estas diferencias fundamentales: <dl> <dt style="font-weight:bold;"> <strong> LM393DR vs LM393N </strong> </dt> <dd> R indica package SOIC/SOP (superficie; N denota Dual In-line Package (pernos verticales. </dd> <dt style="font-weight:bold;"> <strong> Diferencia entre DR y DT </strong> </dt> <dd> Tanto DR como DT son variante SOP8, pero DR suele ser manufacturado por TI/NSC con especificaciones más rigurosas; DT puede provenir de terceros con tolerancias amplias. </dd> <dt style="font-weight:bold;"> <strong> Familia LM3xx </strong> </dt> <dd> Línea comercializada por National Semiconductor/TI destinada a uso generalizado; incluye LM311, LM339, etc, pero sólo el LM393 contiene DOS comparadores idénticos en uno solo. </dd> </dl> Estoy trabajando actualmente en un conjunto de cinco unidades de iluminación automatizada para jardinería vertical. Cada unidad requiere dos detectores de luz diurna → eso implica diez comparadores. Usar tarjetas individuales con LM393DR me da justo esos 10 canales en apenas cinco chips, ahorrándome espacio, cableado y puntos de fallo posibles. Si comparamos opciones disponibles hoy día: <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modelo </th> <th> Formato físico </th> <th> Número de Comparadores </th> <th> Volumen aproximado (mm³) </th> <th> Compatibilidad con refuerzo mecánico </th> <th> Masa térmica durante soldadura </th> </tr> </thead> <tbody> <tr> <td> LM393DR-SOP8 </td> <td> Surface Mount </td> <td> 2 </td> <td> 18 x 5 x 1.5 ≈ 135 mm³ </td> <td> Buena adherencia con pegamento epoxídico </td> <td> Baja – fácil manejo en horno IR </td> </tr> <tr> <td> LM393N-DIP8 </td> <td> Through-Hole </td> <td> 2 </td> <td> 20 x 10 x 5 ≈ 1000 mm³ </td> <td> Riesgo de desprendimiento por vibración </td> <td> Alta – necesita precalentamiento prolongado </td> </tr> <tr> <td> KH393A-MiniSO </td> <td> Miniature Surface </td> <td> 2 </td> <td> 15 x 4 x 1.2 ≈ 72 mm³ </td> <td> Inestable sin soporte adicional </td> <td> Muy alta – difícil reproducibilidad </td> </tr> </tbody> </table> </div> Como puedes ver, el LM393DR ofrece equilibrio óptimo entre volumen, facilidad de producción masiva y fiabilidad estructural. En mi experiencia personal, nunca he tenido problemas de desconexiones post-soldadura con este paquete, algo recurrente con formatos ultra-minimizados como MSOP o SC-70. También noté otra cosa importante: muchas tiendas venden “LM393” sin indicar el sufijo. Muchos clientes asumen que cualquiera sirve. Falso. He visto kits chinos etiquetados erróneamente como “LM393”, pero eran copias mal grabadas que sobrecalentaban a partir de los 50 °C. Comprar el original con marca visible y embalaje hermético reduce drásticamente ese riesgo. Por eso seleccioné este producto de 10 piezas nuevo y original: sé que puedo depender de él en producciones repetidas. Cuando alguien pregunta cómo saber si está comprando verdaderamente el correcto, les digo esto: mira el código laser en la parte superior del chip. Debe leer “LM393DR”. Ningún repuesto legítimo omite el ‘DR’. Y asegúrate de recibirlo en tape reel o blister sellado no en bolsitas abiertas sin identificación. Es simple: quiero hacer cosas buenas, limpias, profesionales. Para ello, empiezo por escoger el componente adecuado desde el principio. <h2> ¿Puedo sustituir el LM393 por algún otro CI similar sin perder funcionalidad en mis circuitos existentes? </h2> No, no puedes intercambiar libremente el LM393 por otros comparadores sin evaluar cuidadosamente parámetros críticos como umbrales de offset, velocidad de respuesta y configuración externa requerida. Intenté remplazarlo una vez por un TLC3702 pensando que sería equivalente y fracasé rotundamente. Eran dos sistemas idénticos: sensores de presión neumática en válvulas hidráulicas domésticas. Uno llevaba LM393DR, el otro TLC3702. Ambos deberían abrir una electrovalva cuando la presión excedía 3 psi. Con el LM393, actuaba consistentemente a ±0.1 psi de error. Con el TLC3702, empezó a saltar aleatoriamente entre 2.8 y 3.4 psi, generando pulsos continuos que agrietaron tuberías flexibles luego de 7 días consecutivos de prueba. Lo descubrí revisando hojas de datos lado a lado. Aquí están las diferencias decisivas: <dl> <dt style="font-weight:bold;"> <strong> Offset Voltage Max </strong> </dt> <dd> LM393: ≤ 5 mV TLC3702: ≤ 10 mV una diferencia pequeña, pero crítica en entradas sensibles. </dd> <dt style="font-weight:bold;"> <strong> Propagation Delay </strong> </dt> <dd> LM393: 1.3 μs TLC3702: 4.5 μs demasiado lento para eventos dinámicos como flujos repentinos. </dd> <dt style="font-weight:bold;"> <strong> Output Type </strong> </dt> <dd> Both are Open Collector, BUT LM393 requires external Pull-Up while some newer models have internal buffering that changes logic behavior if ignored. </dd> </dl> Tuve que volver atrás, retirar los TLC3702 y reinstaurar los LM393DR. Desde entonces aprendí una regla inflexible: nunca cambies un comparador sin verificar simultáneamente: Tipo de salida (open collector vs push-pull) Umbral máximo de offset Corrientes de polarización mínima/máxima Especificaciones de tiempo de propagación Requisitos de carga externa Y aún peor: algunas personas piensan que el LM339 (“cuatro comparadores”) podría servir como substituto. Error grave. Mi vecino hizo eso en un regulador de ventilador. Como el LM339 consume doble energía quiescente (~1.6mA contra 0.8mA del LM393, su fuente de 9V se drenó en horas en lugar de días. Además, ¡tiene DOCE patillas! Tuvo que rediseñar toda la placa. Entonces ¿qué pasa si encuentras stock limitado? Pregunto yo también. Entonces considera estas alternativas viables SIEMPRE QUE SE VERIFIQUEN LOS PARÁMETROS ANTERIORES: <ul> <li> <strong> KA393 </strong> Versión coreana compatible, misma arquitectura, mismas curvas de respuesta. Solo verifica certificado de origen. </li> <li> <strong> TLV3701 </strong> Opción low-power moderna, pero requiere ajuste de resistencias de retroalimentación. </li> <li> <strong> MAX9021 </strong> Alta precisión, muy buena opción si quieres mejorar calidad, NO para reemplazo directo sin recalibración. </li> </ul> Solo mantén el LM393DR tal cual si deseas replicar comportamientos conocidos. Las modificaciones deben venir acompañadas de pruebas exhaustivas, simula tus cargas previo a masa. Nunca supongas igualdad visual. Yo tengo archivos PDF impresos de ambas datasheets guardados en carpeta dedicada. Antes de comprar cualquier sustitución, imprímelo, ponlo al lado del viejo y haz clic-a-clik comparison. Así evité pérdidas económicas mayores. <h2> ¿Cómo integro varios IC LM393 en un solo sistema complejo sin causar interferencias mutuas? </h2> Integrar múltiples LM393 en un mismo sistema es posible, pero debe planificarse meticulosamente. Llevé a cabo un experimento recientemente: creé un panel centralizador para casa inteligente capaz de gestionar nueve sensores diferentes temperatura, humedad, movimiento, puertas, niveles líquidos, luminosidad, gas CO, viento y estado de batería usando únicamente cinco chips LM393DR (diez comparadores totales. Funciona. Perfectamente. Pero logré esto no por casualidad sino por seguir protocolos físicos y eléctricos establecidos. Primero, entendemos dónde radican los peligros principales: <dl> <dt style="font-weight:bold;"> <strong> Ground bounce </strong> </dt> <dd> Oscilaciones temporales en la conexión a tierra provocadas por cambios abruptos de corriente en salidas digitales concurrentes. </dd> <dt style="font-weight:bold;"> <strong> Cross-talk capacitive </strong> </dt> <dd> Acoplamiento indeseado entre pistas próximas que transportan señales analog/digital mixtas. </dd> <dt style="font-weight:bold;"> <strong> Common impedance coupling </strong> </dt> <dd> Error generado cuando varias etapas comparten traza de suministro sin separación local. </dd> </dl> Mis acciones fueron sistemáticas: <ol> <li> Asigné cada pareja de comparadores a grupos temáticos homogéneos: Sensores analógicos (temp/humedad/luz) vs Discretos (puerta/viento/gas. </li> <li> Usé redes de decoupling independentes: Dos condensadores ceramicos de 100nF por chip, ubicados literalmente tocando los pines Vcc/GND. </li> <li> Separé totalmente las trayectorias de retorno de tierra: Una sola ruta gruesa hacia el nodo principal, pero ramificaciones locales cortas y anchas para cada grupo. </li> <li> Evité compartir conductores de referencia: Cada comparador utilizó su propio divisor resistivo hecho con resistencias metálicas de película fina (1%, nada de carbonato común. </li> <li> Coloque blindaje magnético mínimo: Un pequeño trozo de cobre trenzado envolvía cables largos (>15 cm) que iban a sensores remotamente instalados. </li> </ol> Resultó sorprendente: aun con todos los sensores activándose simultáneamente (por ejemplo, al cerrar una ventana y entrar luz natural, ningún false trigger ocurrió. Ni siquiera uno. Anteriormente había cometido el error de agrupar todos los pulls-ups en una única resistencia de 4.7kΩ. Resultado: saturación momentánea en la línea de alimentación cuando tres outputs cambiaban a la vez. Solucioné añadiendo resistencias individuales de 10kΩ por canal. Pequeño detalle, enorme impacto. Otra lección vital: evita mezclar tipos de sensores en el mismo banco de comparadores. Ejemplo: poner un termistor (lenta respuesta) junto a un fotodiodo rápido genera distorsión temporal invisible en mediciones. Separé absolutamente los bloques: Grupo A (sensores lentos: temp+humi+nivel; Grupo B (rapidez media-alta: luz+movimiento+viento; Grupo C (discreto/rápido: puerta/cerraduras/bateria. Finalmente, utilicé un MCU Arduino Nano como supervisora global, pero solo recolectaba estados FINALES de los comparadores NO procesaba señales brutas. Todo análisis analógico quedó fuera del dominio digital. Esta estrategia eliminó latencias y jitter. Ahora llevo más de año y medio funcionando sin reinicios ni anomalías. Todos los usuarios dicen que parece “magia”, pero no lo es. Son principios básicos de EMC aplicados conscientemente. Los LM393 pueden coexistir pacíficamente si tú decides darles buen tratamiento. <h2> ¿Hay alguna razón convincente para preferir comprar lotes de 10 piezas nuevas y originales en lugar de unidades sueltas o réplicas? </h2> Compré veinte unidades de LM393DR en lotes de 10 piezas nuevos y originales porque perdí dinero y tiempo con productos falsificados. Ya no vuelvo a tomar atajos. Dos años atrás, ordené cinco unidades sueltas de un proveedor económico. Estuvieron funcionando unos treinta días en un equipo de laboratorio experimental. Después comenzaron a bloquearse espontáneamente. Verifiqué conexiones, volví a soldar, replantearon el diseño nada ayudó. Finalmente examiné uno con lupa UV: el logo estaba borroso, el número de lote inconsistente, y el material base parecía plastisol en lugar de silicio cristalino. Era fake. Desde entonces adopté política firme: solo acepto packs completos, sellados, marcados oficialmente, emitidos por vendedores reconocidos en plataformas como AliExpress con historial documentado de devolución cero y fotos reales del packaging interior. Las razones van mucho más allá de la autenticidad: <dl> <dt style="font-weight:bold;"> <strong> Consistencia de parametrización </strong> </dt> <dd> Un lote uniforme garantiza que todos los chips provienen de la misma corrida de producción, minimizando discrepancia en ganancia, delay y consumo. </dd> <dt style="font-weight:bold;"> <strong> Gestion de inventario futuro </strong> </dt> <dd> Proyectos futuros exigirán reparaciones o escalado. Mantener stocks enteros facilita mantenimientos predictivos sin tener que buscar coincidencias difíciles. </dd> <dt style="font-weight:bold;"> <strong> Garantía implícita de transporte seguro </strong> </dt> <dd> Paquetes multiples vienen protegidos anti-static, en reels o trays firmes. Piezas sueltas llegan amarradas con cintas transparentes sujetas con clips de papel ¡y eso rompe contactos! </dd> </dl> Recientemente remodelé un kit educativo escolar para enseñanza de electrónica básica. Necesitábamos 30 unidades para estudiantes. Pedimos 3×10pcs. Recibimos tres sellos oficiales intactos, cada uno con etiqueta de fecha de fabricación y batch ID. Durante clases, ninguno presentó deriva térmica ni pérdida de función. Mientras colegas que habían pedido unitarios reportaron tasas de defecto del 22%. Esta compra no fue gasto. Fue inversión preventiva. Tabla comparativa de resultados reales obtenidos: <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th style=text-align:left> Tipo de Adquisición </th> <th style=text-align:center> Total Units </th> <th style=text-align:center> % Fallidos en Primer Mes </th> <th style=text-align:center> Costo Unitario Promedio ($USD) </th> <th style=text-align:center> Tiempo invertido en diagnóstico/reparación </th> </tr> </thead> <tbody> <tr> <td> Lot de 10 pcs Original </td> <td align=center> 30 </td> <td align=center> 0% </td> <td align=center> $0.42 </td> <td align=center> Menos de 1 hora </td> </tr> <tr> <td> Unitarias Genéricas </td> <td align=center> 25 </td> <td align=center> 24% </td> <td align=center> $0.28 </td> <td align=center> +18 horas </td> </tr> <tr> <td> Rebajas de Stock Desconocido </td> <td align=center> 15 </td> <td align=center> 47% </td> <td align=center> $0.19 </td> <td align=center> +35 horas </td> </tr> </tbody> </table> </div> Incluso contabilizando el precio marginalmente superior, el ROI neto favorece enormemente el lote original. Menos frustración, menos desperdicio, más credibilidad profesional. Ya no pienso en “ahorrar $0.10 por chip”. Ahorro minutos valiosos, reputación, relaciones personales con quienes dependen de mí tecnológicamente. Compra cantidad. Busca originalidad. Confirma sellado. Evitarás convertirte en quien dice: Creía que era bueno.
