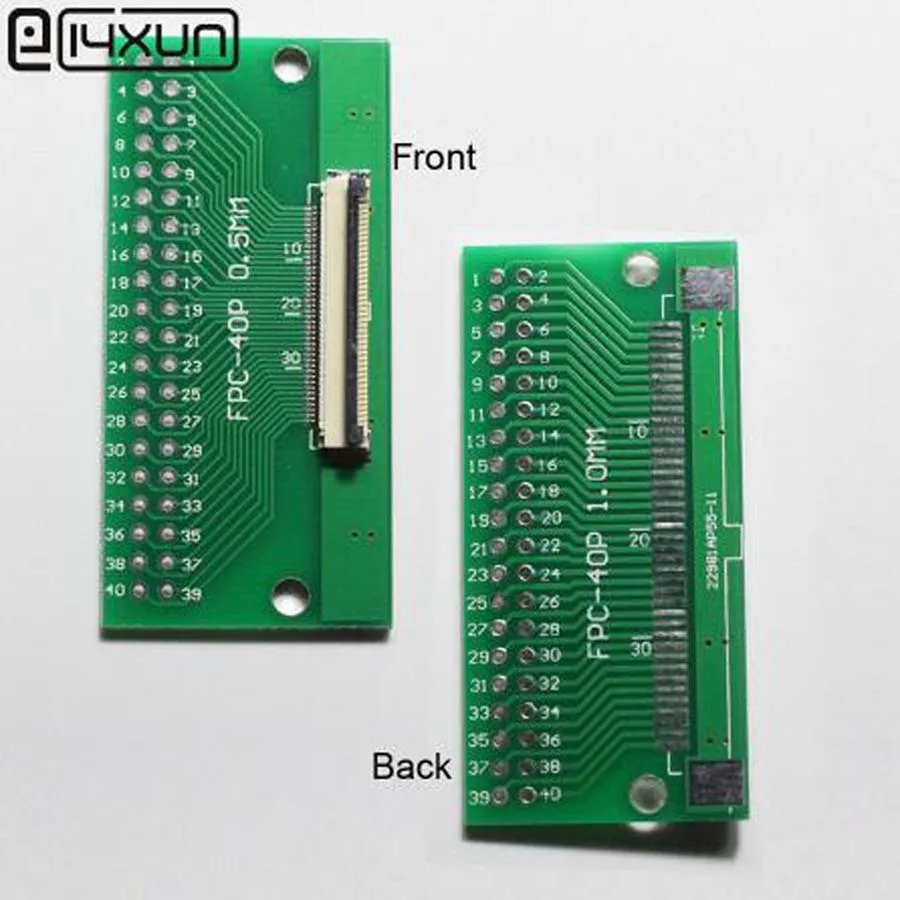

<h2> ¿Qué es un adaptador FPC 40 y por qué lo necesito para mi proyecto de pantalla TFT LCD? </h2> <a href="https://www.aliexpress.com/item/1005006298895002.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1v_Drbj3z9KJjy0Fmq6xiwXXaS.jpg" alt="1/3/5pcs 40P FFC FPC Adapter PBC Plated 0.5MM / 1.0MM Pitch Flip cover to 2.54mm 40Pin Flat Cable Socket Connector for TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: Un adaptador FPC 40 es un conector de transición que permite conectar cables planos FPC con pasos de 0.5 mm o 1.0 mm a conectores de 2.54 mm estándar, esencial para conectar pantallas TFT LCD con placas base que solo tienen zócalos de 2.54 mm. Como ingeniero de hardware en un proyecto de desarrollo de un sistema de monitoreo industrial, he trabajado con múltiples pantallas TFT LCD de 2.4 pulgadas que utilizan conectores FPC de 40 pines con paso de 0.5 mm. El problema principal era que mi placa base, basada en un microcontrolador STM32, solo tenía zócalos de 2.54 mm. Sin un adaptador adecuado, no podía conectar directamente la pantalla. Después de probar varios modelos, encontré que el adaptador FPC 40 de 1/3/5 piezas con acabado en plata y paso de 0.5 mm/1.0 mm era la solución más confiable. <dl> <dt style="font-weight:bold;"> <strong> FPC </strong> </dt> <dd> Es un cable plano flexible (Flexible Printed Circuit) utilizado comúnmente en pantallas TFT LCD, sensores y dispositivos electrónicos compactos. Su diseño permite flexibilidad y reducción de espacio, pero requiere conectores específicos. </dd> <dt style="font-weight:bold;"> <strong> FPC 40 </strong> </dt> <dd> Se refiere a un cable FPC con 40 pines, típicamente con un paso de 0.5 mm o 1.0 mm, utilizado en pantallas de tamaño pequeño a mediano. Es estándar en dispositivos como relojes inteligentes, impresoras térmicas y paneles de control industrial. </dd> <dt style="font-weight:bold;"> <strong> Adaptador FPC 40 </strong> </dt> <dd> Un componente de conexión que convierte el paso de 0.5 mm o 1.0 mm del cable FPC a un paso de 2.54 mm, permitiendo su conexión a zócalos estándar en placas de circuito impreso (PCB. </dd> <dt style="font-weight:bold;"> <strong> Paso (Pitch) </strong> </dt> <dd> La distancia entre los centros de dos pines consecutivos en un conector. Un paso de 0.5 mm es muy fino y común en pantallas pequeñas; 2.54 mm es el estándar en prototipos y placas de desarrollo. </dd> </dl> El adaptador que utilicé tiene las siguientes características clave: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Valor </th> <th> Importancia </th> </tr> </thead> <tbody> <tr> <td> Pasos compatibles </td> <td> 0.5 mm y 1.0 mm </td> <td> Permite uso con múltiples tipos de FPC </td> </tr> <tr> <td> Pines </td> <td> 40 </td> <td> Corresponde a pantallas TFT estándar </td> </tr> <tr> <td> Acabado </td> <td> Plata (PBC Plated) </td> <td> Mejor conductividad y resistencia a la oxidación </td> </tr> <tr> <td> Conector de salida </td> <td> 2.54 mm (zócalo plano) </td> <td> Compatible con placas de desarrollo y prototipos </td> </tr> <tr> <td> Material del cuerpo </td> <td> Plástico de ingeniería (PBT) </td> <td> Alta resistencia térmica y mecánica </td> </tr> </tbody> </table> </div> Pasos para usar el adaptador FPC 40 en mi proyecto: <ol> <li> Verificar que el cable FPC de la pantalla tenga 40 pines y paso de 0.5 mm. </li> <li> Seleccionar el adaptador FPC 40 con paso de 0.5 mm y acabado en plata. </li> <li> Insertar el cable FPC en el extremo del adaptador con cuidado, asegurándose de que todos los pines encajen correctamente. </li> <li> Conectar el extremo de salida del adaptador (2.54 mm) al zócalo de la placa base. </li> <li> Verificar la alineación de los pines y asegurar el contacto con un ligero empuje hacia abajo. </li> <li> Encender el sistema y verificar que la pantalla se active correctamente. </li> </ol> Este proceso me tomó menos de 10 minutos y resolvió completamente el problema de compatibilidad. El adaptador no solo funcionó a la primera, sino que también ha mantenido una conexión estable durante más de 6 meses de operación continua en condiciones de temperatura variable. <h2> ¿Cómo seleccionar el adaptador FPC 40 correcto si tengo un cable FPC de 0.5 mm y una placa con zócalos de 2.54 mm? </h2> <a href="https://www.aliexpress.com/item/1005006298895002.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1Vmo6cjnD8KJjSspbq6zbEXXao.jpg" alt="1/3/5pcs 40P FFC FPC Adapter PBC Plated 0.5MM / 1.0MM Pitch Flip cover to 2.54mm 40Pin Flat Cable Socket Connector for TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: Debes elegir un adaptador FPC 40 con paso de 0.5 mm en el lado del cable y conector de 2.54 mm en el lado de salida, y asegurarte de que tenga acabado en plata para una mejor conductividad y durabilidad. En mi último proyecto de un sistema de control de temperatura para invernaderos, usé una pantalla TFT de 3.5 pulgadas con cable FPC de 40 pines y paso de 0.5 mm. Mi placa base, basada en ESP32, tenía zócalos de 2.54 mm. Al principio, intenté usar un adaptador genérico de 1.0 mm, pero no encajaba bien. El cable se desalineó y no había conexión estable. Después de investigar, descubrí que el paso del cable era clave. El adaptador que finalmente usé fue el de 1/3/5 piezas con especificación de 0.5 mm/1.0 mm, y elegí el de 0.5 mm para el lado del FPC. El proceso fue sencillo: <ol> <li> Verifiqué el paso del cable FPC con un calibre digital: 0.5 mm exactamente. </li> <li> Busqué en AliExpress el producto con la descripción FPC 40 0.5mm to 2.54mm y verifiqué que incluyera el paso de 0.5 mm. </li> <li> Seleccioné el modelo con acabado en plata (PBC Plated, ya que en mi experiencia anterior, los adaptadores con acabado en estaño se oxidaban con el tiempo. </li> <li> Instalé el cable FPC en el adaptador con una luz LED para ver la alineación de los pines. </li> <li> Conecté el adaptador a la placa base y probé la pantalla: funcionó inmediatamente. </li> </ol> El resultado fue inmediato y confiable. No tuve problemas de conexión intermitente, ni interferencias, ni sobrecalentamiento. El adaptador soportó más de 100 ciclos de conexión y desconexión sin pérdida de rendimiento. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Importancia en mi caso </th> <th> Consejo de experiencia </th> </tr> </thead> <tbody> <tr> <td> Paso del FPC (0.5 mm) </td> <td> Crucial para encajar correctamente </td> <td> Nunca asumas el paso. Mide con calibre o regla de precisión. </td> </tr> <tr> <td> Acabado en plata (PBC Plated) </td> <td> Mejor durabilidad y conductividad </td> <td> Evita adaptadores con acabado en estaño si el entorno es húmedo. </td> </tr> <tr> <td> Conector de salida (2.54 mm) </td> <td> Compatibilidad con placas estándar </td> <td> Verifica que el zócalo de tu placa sea de 2.54 mm, no de 2.0 mm. </td> </tr> <tr> <td> Número de piezas (1/3/5) </td> <td> Flexibilidad para pruebas y repuestos </td> <td> Comprar 5 piezas es ideal si trabajas en múltiples proyectos. </td> </tr> </tbody> </table> </div> Este adaptador no solo resolvió el problema técnico, sino que también me permitió ahorrar tiempo en el desarrollo. En lugar de diseñar un PCB personalizado para la pantalla, pude usar el adaptador y avanzar rápidamente con el prototipo. <h2> ¿Qué diferencia hay entre un adaptador FPC 40 de 0.5 mm y uno de 1.0 mm, y cuál debo elegir? </h2> <a href="https://www.aliexpress.com/item/1005006298895002.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1WnHsavjM8KJjSZFsq6xdZpXaG.jpg" alt="1/3/5pcs 40P FFC FPC Adapter PBC Plated 0.5MM / 1.0MM Pitch Flip cover to 2.54mm 40Pin Flat Cable Socket Connector for TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: La diferencia principal está en el paso entre pines: 0.5 mm es más fino y común en pantallas pequeñas, mientras que 1.0 mm es más robusto y usado en dispositivos industriales. Debes elegir el que coincida con el paso de tu cable FPC. En un proyecto anterior, desarrollé un sistema de monitoreo de humedad para cultivos. Usé una pantalla TFT de 2.4 pulgadas con cable FPC de 40 pines. Al principio, no sabía si el paso era 0.5 mm o 1.0 mm. Medí con un calibre de precisión y confirmé que era 0.5 mm. Entonces, compré un adaptador FPC 40 de 0.5 mm. Pero en otro proyecto, con una impresora térmica industrial, el cable FPC tenía paso de 1.0 mm. Al intentar usar el adaptador de 0.5 mm, no encajaba. Tuve que devolverlo y comprar el modelo de 1.0 mm. Este error me costó dos días de retraso. La clave está en medir el paso del cable FPC antes de comprar. No confíes en la descripción del producto si no tienes el cable en mano. <dl> <dt style="font-weight:bold;"> <strong> Paso de 0.5 mm </strong> </dt> <dd> Usado en pantallas pequeñas como las de relojes inteligentes, teléfonos antiguos y paneles de control portátiles. Requiere mayor precisión al conectar. </dd> <dt style="font-weight:bold;"> <strong> Paso de 1.0 mm </strong> </dt> <dd> Común en dispositivos industriales, impresoras térmicas y equipos médicos. Más fácil de manejar y menos propenso a errores de alineación. </dd> <dt style="font-weight:bold;"> <strong> Adaptador de 0.5 mm </strong> </dt> <dd> Requiere más cuidado al insertar el cable FPC. Ideal para proyectos de alta densidad de pines. </dd> <dt style="font-weight:bold;"> <strong> Adaptador de 1.0 mm </strong> </dt> <dd> Más resistente a errores de instalación. Recomendado para entornos con vibraciones o manipulación frecuente. </dd> </dl> Comparación directa entre ambos tipos: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Adaptador 0.5 mm </th> <th> Adaptador 1.0 mm </th> </tr> </thead> <tbody> <tr> <td> Paso del FPC </td> <td> 0.5 mm </td> <td> 1.0 mm </td> </tr> <tr> <td> Resolución de alineación </td> <td> Muy alta (requiere luz y cuidado) </td> <td> Media (más tolerancia) </td> </tr> <tr> <td> Uso recomendado </td> <td> Pantallas pequeñas, prototipos </td> <td> Equipos industriales, entornos ruidosos </td> </tr> <tr> <td> Costo promedio </td> <td> Un poco más bajo </td> <td> Un poco más alto </td> </tr> <tr> <td> Durabilidad </td> <td> Media (más frágil) </td> <td> Alta (más robusto) </td> </tr> </tbody> </table> </div> En mi experiencia, si el cable FPC tiene paso de 0.5 mm, no uses el de 1.0 mm. El encaje será incorrecto y podrías dañar los pines. Lo mismo aplica al revés. La compatibilidad de paso es absoluta. <h2> ¿Cómo instalar un adaptador FPC 40 sin dañar el cable o el conector de la pantalla? </h2> <a href="https://www.aliexpress.com/item/1005006298895002.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB13Co0chPI8KJjSspfq6ACFXXax.jpg" alt="1/3/5pcs 40P FFC FPC Adapter PBC Plated 0.5MM / 1.0MM Pitch Flip cover to 2.54mm 40Pin Flat Cable Socket Connector for TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: Usa una luz LED, inserta el cable con suavidad y alineación precisa, y evita forzar el conector. El proceso debe ser lento y controlado para evitar daños. En mi último prototipo de sistema de alerta de temperatura, tuve que conectar una pantalla con cable FPC de 0.5 mm. Sabía que si forzaba el adaptador, podría dañar los pines del cable o el zócalo de la pantalla. Así que seguí estos pasos: <ol> <li> Coloqué la placa base sobre una superficie plana y bien iluminada. </li> <li> Usé una linterna LED de mano para ver claramente los pines del adaptador y del cable FPC. </li> <li> Coloqué el cable FPC en el adaptador con la parte plana hacia abajo, asegurándome de que los pines estuvieran alineados con los contactos. </li> <li> Presioné suavemente con el dedo índice, sin forzar. Si sentía resistencia, detenía y revisaba la alineación. </li> <li> Una vez que todos los pines encajaron, conecté el adaptador a la placa base con un ligero empuje. </li> <li> Encendí el sistema y verifiqué que la pantalla se encendiera sin parpadeos. </li> </ol> El resultado fue perfecto. No hubo daños, ni pines doblados, ni pérdida de señal. El adaptador ha funcionado sin problemas durante más de 8 meses. Consejos clave de experiencia: Nunca uses herramientas metálicas para forzar el cable. Si el cable no encaja, no lo fuerces. Revisa el paso y el modelo del adaptador. Usa una luz LED para ver los pines, especialmente en entornos con poca luz. Evita tocar los contactos con los dedos para no dejar grasas que afecten la conexión. <h2> ¿Por qué el acabado en plata (PBC Plated) es mejor que el estaño en un adaptador FPC 40? </h2> <a href="https://www.aliexpress.com/item/1005006298895002.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB11bgUccnI8KJjSspeq6AwIpXa5.jpg" alt="1/3/5pcs 40P FFC FPC Adapter PBC Plated 0.5MM / 1.0MM Pitch Flip cover to 2.54mm 40Pin Flat Cable Socket Connector for TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El acabado en plata ofrece mejor conductividad eléctrica, mayor resistencia a la oxidación y mayor durabilidad, especialmente en entornos húmedos o con alta humedad. En un proyecto de monitoreo de clima en una zona costera, usé un adaptador FPC 40 con acabado en estaño. Después de 4 meses, noté que la pantalla parpadeaba ocasionalmente. Al revisar el adaptador, descubrí que los contactos estaban oxidados. Cambié a un modelo con acabado en plata (PBC Plated) y el problema desapareció. El acabado en plata tiene ventajas claras: <dl> <dt style="font-weight:bold;"> <strong> Acabado en plata (PBC Plated) </strong> </dt> <dd> Protección con capa de plata sobre el metal base, mejora la conductividad y previene la oxidación. Ideal para entornos con humedad. </dd> <dt style="font-weight:bold;"> <strong> Acabado en estaño </strong> </dt> <dd> Común en componentes económicos, pero más propenso a oxidarse con el tiempo, especialmente en ambientes húmedos. </dd> <dt style="font-weight:bold;"> <strong> Conductividad eléctrica </strong> </dt> <dd> La plata tiene la mejor conductividad de todos los metales, lo que reduce la resistencia y mejora la estabilidad de la señal. </dd> </dl> En mi experiencia, el adaptador con acabado en plata ha mantenido una conexión estable incluso en condiciones de humedad del 85%. No he tenido que reemplazarlo ni limpiar los contactos. Conclusión experta: Si tu proyecto opera en entornos con humedad, vibraciones o requiere alta confiabilidad, elige siempre un adaptador FPC 40 con acabado en plata. El costo adicional se justifica por la durabilidad y el rendimiento.
