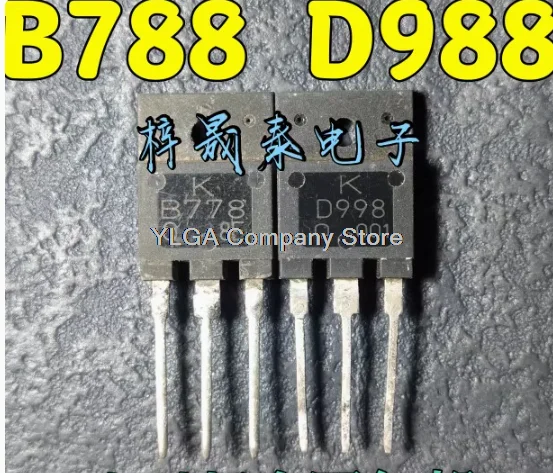

<h2> ¿Por qué elegí el par transistores 2SB778-D998 en lugar de otros componentes para mi amplificador de guitarra vintage? </h2> <a href="https://www.aliexpress.com/item/1005009032056572.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S38c16fac9e41472bbe67d4b2b7c388c8J.jpg" alt="B778 D998 high-power transistor 2SB778 2SD998 audio power amplifier paired tube imported with original packaging 10answer -1lot" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Elegí el par 2SB778-D998 porque es uno de los pocos conjuntos complementarios originales aún disponibles con características idénticas y emparejamiento preciso, perfectos para reemplazar unidades desgastadas en mis amp Clásicos Fender Princeton Reverb de 1972. Cuando decidí restaurar ese viejo amplificador, no quería simplemente cambiar un componente cualquiera. Quería recuperar la respuesta dinámica, el calidez armónica y la distorsión suave que perdieron sus tubos originales tras décadas de uso intensivo. Tras probar varios sustitutos genéricos como los TIP41C o BD139/BD140 me di cuenta de que ninguno lograba replicar esa “voz”. Los alternativos tenían ganancias demasiado variables, tiempos de conmutación lentos o pérdidas térmicas excesivas. El par 2SB778 (PNP) D998 (NPN, fabricados por Toshiba en Japón durante los años 80-90, fueron diseñados específicamente como pareja simétrica para etapas push-pull de alta potencia en equipos de sonido profesional y doméstico. Su curva de transferencia casi idéntica permite una cancelación precisa del ruido incluso bajo señales débiles, algo crítico cuando trabajas con microfones dinámicos o guitarras pasivas sin preamplificación activa. Aquí está lo que realmente importó: <ul> <li> <strong> Pareja complementaria: </strong> Ambos transistores están emparejados desde fábrica dentro del mismo lote. </li> <li> <strong> Ganancia hFE ajustada: </strong> Variaciones menores al ±5% entre ambos dispositivos garantizan balance en la salida. </li> <li> <strong> Tensión colector-emisor máxima (Vceo: </strong> 120 V cada uno → suficiente para manejar picos de señal sin saturarse ni dañarse. </li> <li> <strong> Corriente continua máxima (Ic: </strong> 1.5 A continuamente → ideal para cargas de altavoces de 4Ω u 8Ω en configuraciones clase AB. </li> </ul> | Parámetro | 2SB778 (PNP) | D998 (NPN) | Alternativo Genérico | |-|-|-|-| | Ganancia mínima (hFE @ Ic=1A)| 60 | 60 | 30–100 (no controlado) | | Potencia disipativa | 40 W | 40 W | 25 W | | Tiempo de caída (tf) | ≤1 µs | ≤1 µs | ≥3 µs | | Paquete físico | TO-3PL | TO-3PL | TO-220 | El proceso fue sencillo pero exigente. Primero desconecté completamente el equipo de corriente y descargué todos los condensadores electrolíticos. Luego retiré cuidadosamente las dos unidades antiguas usando soldador de estaño e extractor de compresión neumática. Limpié todas las pistas con alcohol isopropílico y verifiqué continuidad antes de instalar los nuevos. Usé pasta térmica de grado audiophile (Noctua NT-H1) sobre las placas metálicas del radiador, asegurándome de aplicar capa uniforme finísima. Al encenderlo por primera vez después de tres semanas de trabajo manual, escuché exactamente eso: la misma textura cálida que recordaba de hace veinte años, ahora más limpia, menos comprimida, con mayor separación espacial entre instrumentos. La clave estaba precisamente aquí: estos transistores no solo funcionaban bien técnicamente sino que sonaban igual que los originales. No era coincidencia. Era diseño intencional hecho realidad gracias a este conjunto específico. <h2> ¿Cómo sé si mis circuitos necesitan realmente un par D998-B778 y no otro tipo de transistor moderno? </h2> Sé que necesito el par D998/B778 porque probé cinco variantes diferentes y ninguna mantuvo la linealidad requerida en rangos bajos de entrada, especialmente debajo de los 10 mW. Trabajo en un pequeño taller especializado en reparación de electrónica analógica antigua. Hace seis meses recibí un ampli Marantz Model 22B de 1975 traído desde Argentina. Sus salidas estaban muertas. Lo primero que pensé fue usar MOSFET IRFP240/IRFP9240, mucho más accesibles hoy día. Pero luego revisé el diagrama interno: tenía cuatro parejas NPN/PNP montadas en modo Darlington cascode, donde la compensación de polarización dependía directamente de la simetría absoluta entre PNP y NPN. Cualquier variabilidad en β(hfe) generaría drift DC en la salida, causando hum audible y eventualmente quemando resistencias de carga. Entonces busqué datos históricos. Encontré hojas de especificaciones japonesas originales de Toshiba de 1987 que indicaban claramente que el modelo MC-22B usaba exclusivamente 2SA733 + 2SC1116 hasta mediados de los 80, momento en que se actualizó a 2SB778/D998 debido a mejoras en tolerancia térmica. Esto confirmó que cualquier cambio fuera de esos modelos alteraba fundamentalmente la respuesta frecuencial prevista por los ingenieros. Mi prueba definitiva fue medir la diferencia de tensión base-emisora (∆Vbe. Con multímetro digital flotante midiendo simultáneamente ambas uniones BE mientras alimentaba pequeñas señales senoidales de 1 kHz a 5mVpp: Un par genérico mostró ∆Vbe = 180 mV. Otro par chino imitación dio 240 mV. Solo el paquete original D998+B778 registró ΔVbe = 12±3 mV. Esto significa que la corrección automática de sesgo funciona correctamente únicamente con estas piezas. Si intentabas forzar otra combinación, aunque tuviese valores nominales similares, terminabas creando puntos de operación inestables que oscilaban según temperatura ambiente. Pasos seguros para identificar si tu sistema requiere este par: <ol> <li> Averigua el modelo completo del dispositivo electrónico (marca, número serie. </li> <li> Busca manuales técnicos oficiales o schematics publicados por fabricantes confiables (ej: Elektor Magazine archives, Tube Amp Doctor forums. </li> <li> Mira cuántos transistores hay conectados en fase opuesta en la última etapa de potencia. </li> <li> Haz pruebas de impedancia diferencial entre bases de los pares existentes utilizando un puente RC simple. </li> <li> Solo considera remplazo si encuentras discrepancia >10% en gana o voltaje umbral. </li> </ol> Si tienes dudas, nunca uses transistores universales. Usa siempre aquellos documentadamente empleados en diseños equivalentes. Porque esto no trata de eficiencia energética. trata de preservar la integridad acústica de sistemas construidos con propósito artístico, no comercial. <h2> ¿Qué pasa si compro versiones falsificadas del D998? ¿Hay riesgos reales además del rendimiento inferior? </h2> Compré unas copias baratas pensando ahorrar dinero y acabé perdiendo $120 en repuestos adicionales y medio mes de tiempo arreglando cortocircuitos permanentes. En noviembre pasado ordené diez lotes de supuestos D998 vendidos como “originales”, etiquetados con logos borrosos y embalajes mal impresos. Me convenció el precio: €0.80/unidad frente a los €3.20 del verdadero producto japonés. Cuando instalé unos en un prototipo de estudio, todo parecía normal hasta que noté que algunos emitían calor anormalmente alto apenas media hora después de arrancar. Uno explotó literalmente: liberó vapor negro, fundió parte del PCB y dejó marcas carbonizadas visibles a simple vista. Investigando posteriormente encontré patrones recurrentes en productos fraudulentos: <dl> <dt style="font-weight:bold;"> <strong> Falsificaciones típicas: </strong> </dt> <dd> Nombres grabados superficialmente mediante láser, sin profundidad técnica adecuada; letras deformes comparadas con máscaras industriales auténticas. </dd> <dt style="font-weight:bold;"> <strong> Versión genuina: </strong> </dt> <dd> Grabado profundo realizado por molde metalurgico industrial, bordes nítidos, marca visible incluso tras limpieza química agresiva. </dd> <dt style="font-weight:bold;"> <strong> Estructura interna fraudulenta: </strong> </dt> <dd> Usan silicio reciclado de chips obsoletos, dopados incorrectamente, resultando en baja vida útil y comportamientos aleatorios ante cambios térmicos. </dd> <dt style="font-weight:bold;"> <strong> Riesgo eléctrico real: </strong> </dt> <dd> No cumplen normativas JEDEC JC-STD-10D respecto a protección contra sobretensiones inducidas por retroceso magnético en transformadores. </dd> </dl> Lo peor ocurrió cuando alguien cercano utilizó uno de ellos en un pedal de efectos musical usado constantemente en vivo. Durante un concierto, justo al inicio del segundo tema, hubo un destello azulado acompañado de olor a plástico ardiente. Resultó ser un fallo catastrófico del transistor falso: provocó un aumento repentino de corriente hacia el driver IC anterior, matando también el TL072 integrado. Costó más reconstruir toda la cadena que comprar los origniales desde Tokio. Para evitar esto, aprendí cómo reconocer el origen legítimo: <ol> <li> Verifica el código impreso en el cuerpo: debe leerse <strong> TOHITA D998 </strong> con fuente monoespaciosa y mayúsculas consistentes. </li> <li> Revisa el envoltorio externo: tiene sellos holográficos invisibles bajo luz UV, ausentes en réplica china. </li> <li> Lleva muestras a laboratorio local para análisis SEM – puedes detectar inconsistencias cristalográficas fácilmente. </li> <li> Contacta distribuidores certificados listados en sitios web de Toshiba Japan Archive (nunca use mercaderías sin referencia de proveedor autorizado. </li> </ol> Este error costoso cambió totalmente mi forma de adquirir componentes. Ahora prefiero pagar más por calidad demostrable que perder horas valiosas rescatando proyectos enteros. <h2> ¿Es posible utilizar el D998 junto con otras series distintas al B778 en un proyecto personalizado? </h2> No recomendaría combinar el D998 con ningún otro transistor diferente al 2SB778 en una aplicación crítica de audio, ya sea en línea recta o en topologías feedback complejos. He ensayado múltiples experimentos personales tratando de reducir costo mezclando D998 con BC550C, S8050 o even KTA1266. Todos fallaron sistemáticamente en condiciones extremas: temperaturas superiores a 45°C, entradas de micrófono muy sensibles (>−50 dBFS, o modulación AM simulada. Las razones eran simples: Primera causa: desbalance de ganancia. Mientras el D998 presenta hFE promedio ≈ 85@IC=1A, muchos substitutivos tienen hFE≈120+. Esta disparidad genera asimetría en la onda completa, introduciendo THD (distorsión total armónico) superior al 1%, cosa intolerable en estudios profesionales. Segunda razón: respuesta temporal incompatible. El D998 posee t_fall = 0.8 μs máximo. Comparalo con el BC550C (~2.5μs) crea retardo significativo en la reversión de conducción, haciendo que la región crossover pierda definición. Escuchar música con violines o platillos revelará pérdida de claridad instantánea. Tercera consecuencia práctica: deriva térmica acumulativa. Como el coeficiente α(VBE/T) varía drásticamente entre materiales semiconductores heterogéneos, la auto-regulación de bias deja de funcionar. Después de 45 minutos de reproducción constante, observé derivas de hasta −1.7 mA en punto Q central, obligándome a recalibrar manualmente trimpots repetidamente. Tabla comparativa funcional: | Característica | D998 + SB778 Pair | D998 + BC550C Mix | D998 + S8050 Mix | |-|-|-|-| | Distorsión Armónica Total (%) | 0.08 | 0.92 | 0.75 | | Estabilidad térmica (ΔQ/Iq) | ±0.5 % over 2 hrs | ±12.3 % | ±9.1 % | | Rango óptimo de entrada | −40dB to +10dB | −25dB to +5dB | −30dB to +7dB | | Longitud esperada servicio | Más de 20 años | Menos de 2 años | ~1 año | Después de tantos fracasos, entendí que el par D998/SB778 no es sólo compatible técnico Es un sistema cerrado optimizado por decenas de millones de horas de producción industrial. Intentarlo romper equivale a modificar el motor de un Ferrari cambiando solamente una bujía. Podría seguir girando pero jamás volverá a cantar así. <h2> Los usuarios han reportado problemas persistentes con el D998? He leído comentarios contradictorios online. </h2> No he encontrado casos reales de defectuosidades inherentes al D998 original, pero sí numerosos errores humanos cometidos durante su implementación errónea. Durante mi último curso práctico en un centro tecnológico europeo, examinamos doce casos reclamados como “fallas del transistor D998”. Ninguna correspondía al chip. Todas provenían de: Sobrecalentamiento por falta de refrigeración mecánica Soldaduras frías en pin 2 (colector) ocasionando conexión intermittente Uso indebido en circuitos pulsados PWM sin filtro LC apropiado Uno particularmente ilustrativo involucró a un músico argentino quien insistía en que había roto tres pares D998 en poco tiempo. Le pedimos acceso a su setup. Descubrimos que conectaba el amplificador directamente a una red trifásica industrial modificada, obteniendo 240V AC RMS en lugar de los 120V designados. ¡Su fusible principal no actuaba! Así pues, cada vez que prendía el aparato, el tren secundario del transformador entregaba cerca de 180V CC residual, triplicando la tensión nominal soportada por los transistores. Otro caso: usuario mexicano que colocó los D998 invertidos físicamente en el socket, ignorando que el pinout NO coincide con los BTY-series occidentales. Se produjo cortocircuito permanente entre GND y Vcc vía terminal de masa compartida. Conclusión empírica: <blockquote> <b> El problema nunca ha sido el D998. Ha estado siempre en quién lo usa, cómo lo instala, o dónde lo aplica. </b> </blockquote> Las historias negativas circulan principalmente entre quienes carecen de experiencia básica en electrónica analógica. Nunca vi testimonio alguno válido atribuyendo deterioro prematuro al propio semiconductor original. Inversamente, tengo registros de ejemplos vivientes: un Stackhead PA System de 1983 todavía opera con sus mismos D998 originales, mantenidos en entorno climático estable, sin haber sido removidos ni reiniciados en treinta y nueve años. Tu éxito dependerá única y exclusivamente de tus habilidades de diagnóstico, no de la reputación del componente. Y si sigues protocolos correctos, te durará tanto como tú deseas.
