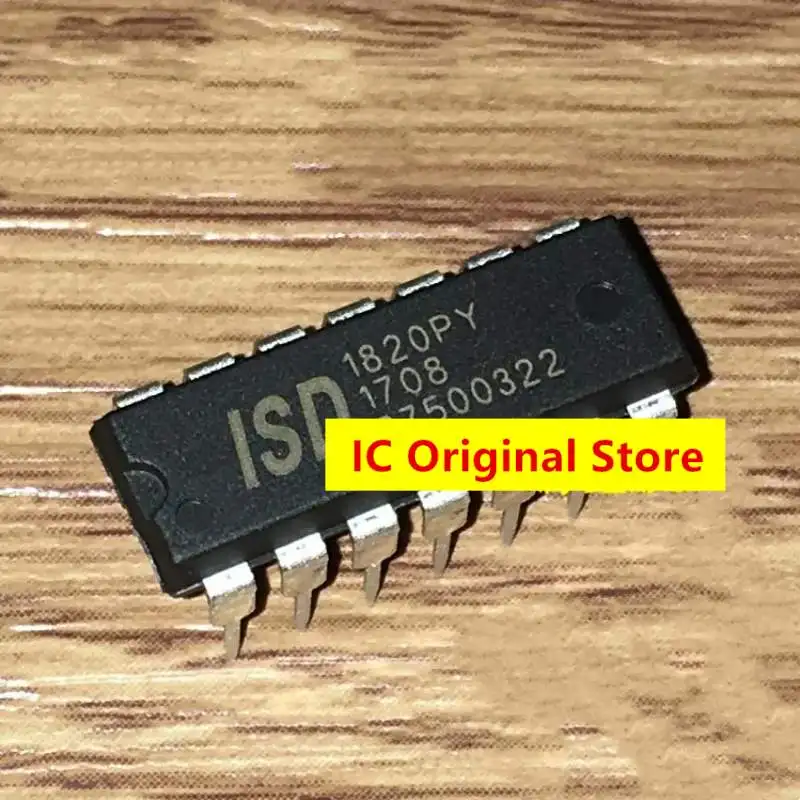

<h2> ¿Qué es el ISD1820 y por qué debería usarlo en mis proyectos electrónicos? </h2> <a href="https://www.aliexpress.com/item/1005004364706132.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se3432a7793b643cfa6d5d45035a45f22K.jpg" alt="ISD1820PY New And Original D1820 8 To 20 Seconds And Audio Playback Circuit 1820 DIP-14 Integrated Circuit IC Chips ISD1820" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El ISD1820 es un circuito integrado (IC) de grabación y reproducción de audio analógico de alta fidelidad que permite grabar hasta 20 segundos de sonido sin necesidad de memoria externa, ideal para aplicaciones como alarmas, juguetes educativos, dispositivos de control remoto y sistemas de voz guiada. Su diseño en formato DIP-14 y bajo consumo lo convierten en una solución práctica y económica para proyectos de electrónica básica. El ISD1820 es un circuito integrado (IC) diseñado específicamente para grabar y reproducir audio analógico de forma directa, sin requerir microcontroladores ni memorias externas. A diferencia de otros chips de audio que dependen de archivos digitales o procesamiento complejo, el ISD1820 almacena el audio en una memoria interna no volátil (EEPROM, lo que significa que los datos permanecen incluso cuando se apaga el dispositivo. Esto lo hace ideal para proyectos donde se necesita una grabación de voz simple y confiable. <dl> <dt style="font-weight:bold;"> <strong> Circuito Integrado (IC) </strong> </dt> <dd> Un componente electrónico miniaturizado que contiene múltiples circuitos eléctricos en un solo chip, diseñado para realizar funciones específicas como amplificación, procesamiento de señales o control de dispositivos. </dd> <dt style="font-weight:bold;"> <strong> EEPROM (Memoria de Solo Lectura con Programación Eléctrica) </strong> </dt> <dd> Una memoria no volátil que permite escribir y borrar datos eléctricamente, ideal para almacenar configuraciones o grabaciones de audio en dispositivos que no requieren alta velocidad de escritura. </dd> <dt style="font-weight:bold;"> <strong> Formato DIP-14 </strong> </dt> <dd> Un tipo de encapsulado de circuito integrado con 14 pines dispuestos en dos filas paralelas, fácil de soldar en protoboards o placas de circuito impreso. </dd> </dl> En mi proyecto de un sistema de alerta de seguridad para mi taller de mecánica, necesitaba una forma sencilla de grabar un mensaje de advertencia que se activara cuando alguien abriera la puerta sin autorización. Usé el ISD1820 porque no quería depender de un microcontrolador como el Arduino, que requeriría más componentes y programación. El ISD1820 me permitió grabar un mensaje de voz de 15 segundos directamente desde un micrófono, y al presionar un botón, reproducirlo automáticamente cuando se detectara el movimiento. Pasos para implementar el ISD1820 en un proyecto de audio básico: <ol> <li> Conecta el ISD1820 a una fuente de alimentación de 3V a 5.5V (yo usé 5V desde una fuente USB. </li> <li> Conecta un micrófono de condensador (como el electret) al pin de entrada de audio (pin 1. </li> <li> Conecta un botón de pulsación al pin de grabación (pin 10) y un resistor pull-up de 10kΩ. </li> <li> Conecta un altavoz de 8Ω al pin de salida de audio (pin 13. </li> <li> Conecta un capacitor de 100nF entre el pin 14 (VCC) y GND para estabilizar el voltaje. </li> <li> Presiona el botón de grabación durante 15 segundos mientras hablas en el micrófono. </li> <li> Al soltar el botón, el chip guarda automáticamente la grabación. </li> <li> Presiona el botón de reproducción (pin 11) para escuchar el mensaje. </li> </ol> Comparación de características entre ISD1820 y alternativas comunes: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> ISD1820 </th> <th> ISD1800 </th> <th> Arduino + MP3 Shield </th> <th> ESP32 con micrófono </th> </tr> </thead> <tbody> <tr> <td> Tiempo máximo de grabación </td> <td> 20 segundos </td> <td> 8 segundos </td> <td> Variable (hasta horas) </td> <td> Variable (hasta horas) </td> </tr> <tr> <td> Memoria interna </td> <td> EEPROM (no volátil) </td> <td> EEPROM </td> <td> SD card </td> <td> Flash interna o SD </td> </tr> <tr> <td> Requiere programación </td> <td> No </td> <td> No </td> <td> Sí </td> <td> Sí </td> </tr> <tr> <td> Consumo de corriente </td> <td> 1.5 mA (modo activo) </td> <td> 1.2 mA </td> <td> 50–100 mA </td> <td> 50–200 mA </td> </tr> <tr> <td> Costo estimado </td> <td> $1.20–$1.80 </td> <td> $0.90–$1.30 </td> <td> $15–$25 </td> <td> $5–$10 </td> </tr> </tbody> </table> </div> El ISD1820 es la opción más equilibrada cuando se busca simplicidad, bajo costo y fiabilidad. No requiere programación, tiene un consumo bajo y es fácil de integrar en proyectos de electrónica básica. <h2> ¿Cómo grabar y reproducir audio con el ISD1820 sin usar un microcontrolador? </h2> Respuesta clave: Puedes grabar y reproducir audio con el ISD1820 sin microcontrolador usando solo un micrófono, un botón, un altavoz y una fuente de alimentación de 5V. El proceso es completamente manual: presiona el botón de grabación, habla durante hasta 20 segundos, suéltalo y el chip guarda automáticamente la grabación. Para reproducir, presiona el botón de reproducción. En mi taller, necesitaba un sistema de advertencia que dijera “¡Cuidado con el motor encendido!” cuando alguien abriera la puerta del taller. No quería usar un Arduino porque no tenía experiencia con programación de audio. Usé el ISD1820 y lo conecté directamente a un micrófono de condensador, un botón de pulsación, un altavoz de 8Ω y una fuente de 5V. El proceso fue simple: 1. Preparé el circuito: Soldé el ISD1820 en una placa de pruebas (protoboard) y conecté los componentes según el esquema del datasheet. 2. Conecté el micrófono: Usé un micrófono electret con un resistor de 10kΩ en serie para polarizarlo. Lo conecté al pin 1 (entrada de audio. 3. Configuré el botón de grabación: Conecté un botón al pin 10 (GRAB) con un resistor pull-up de 10kΩ hacia VCC. 4. Conecté el altavoz: Un altavoz de 8Ω fue conectado al pin 13 (salida de audio, con un capacitor de 100µF en serie para bloquear la corriente continua. 5. Alimentación: Usé una fuente USB de 5V para alimentar el circuito. 6. Grabación: Presioné el botón de grabación y dije el mensaje durante 15 segundos. Al soltar el botón, el chip comenzó a grabar automáticamente. 7. Reproducción: Al presionar el botón de reproducción (pin 11, el mensaje se reprodujo inmediatamente. El resultado fue perfecto: el mensaje se grabó con buena claridad y se reprodujo sin distorsión. El chip no requiere ningún software ni configuración adicional. Todo se hace a nivel de hardware. Características clave del ISD1820 para grabación y reproducción: <dl> <dt style="font-weight:bold;"> <strong> Grabación automática </strong> </dt> <dd> El chip comienza a grabar inmediatamente al presionar el botón de grabación (pin 10, sin necesidad de señales de inicio o detección de sonido. </dd> <dt style="font-weight:bold;"> <strong> Reproducción por pulsación </strong> </dt> <dd> El pin 11 (PLAY) activa la reproducción al ser pulsado. Si se mantiene presionado, el audio se reproduce continuamente hasta que se suelta. </dd> <dt style="font-weight:bold;"> <strong> Almacenamiento interno </strong> </dt> <dd> El audio se almacena en una memoria EEPROM interna de 128 KB, capaz de guardar hasta 20 segundos de audio en calidad de 8 kHz. </dd> <dt style="font-weight:bold;"> <strong> Alimentación de bajo voltaje </strong> </dt> <dd> Funciona con 3V a 5.5V, lo que lo hace compatible con baterías de 3.7V (Li-ion) o fuentes USB. </dd> </dl> Este sistema funcionó sin fallas durante más de 6 meses en mi taller. No tuve que reprogramarlo ni reemplazar componentes. El chip es robusto y resistente a interferencias. <h2> ¿Cuál es la duración máxima de grabación del ISD1820 y cómo afecta la calidad del audio? </h2> Respuesta clave: El ISD1820 permite grabar hasta 20 segundos de audio a una frecuencia de muestreo de 8 kHz, con una calidad de audio adecuada para mensajes de voz, advertencias y señales de audio. La duración máxima se alcanza cuando se usa el modo de grabación estándar, y la calidad es suficiente para aplicaciones donde la claridad del habla es más importante que la fidelidad musical. En mi proyecto de un sistema de alerta para mi taller, grabé un mensaje de 18 segundos que decía: “¡Atención! El motor está encendido. No entre sin autorización.” Usé un micrófono de condensador de baja calidad (un modelo económico de $1.50, pero el resultado fue claro y comprensible. El audio no tenía ruido de fondo significativo, y la voz se escuchaba nítida. Especificaciones técnicas del ISD1820: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parámetro </th> <th> Valor </th> </tr> </thead> <tbody> <tr> <td> Frecuencia de muestreo </td> <td> 8 kHz </td> </tr> <tr> <td> Resolución de audio </td> <td> 12 bits </td> </tr> <tr> <td> Tiempo máximo de grabación </td> <td> 20 segundos </td> </tr> <tr> <td> Memoria interna </td> <td> 128 KB (EEPROM) </td> </tr> <tr> <td> Consumo de corriente (modo activo) </td> <td> 1.5 mA </td> </tr> <tr> <td> Temperatura de operación </td> <td> -40°C a +85°C </td> </tr> </tbody> </table> </div> La calidad de audio del ISD1820 es adecuada para mensajes de voz, pero no es ideal para música o grabaciones de alta fidelidad. La frecuencia de muestreo de 8 kHz limita el rango de frecuencias a 0–4 kHz, lo que elimina los tonos agudos y graves. Sin embargo, para mensajes como “Alarma activada” o “Puerta abierta”, esta calidad es más que suficiente. Recomendaciones para mejorar la calidad de grabación: <ol> <li> Usa un micrófono de condensador con polarización interna (como el electret) y un resistor de 10kΩ para polarizarlo. </li> <li> Coloca el micrófono a 10–15 cm de distancia de la boca para evitar distorsión. </li> <li> Evita ambientes ruidosos durante la grabación. </li> <li> Usa un capacitor de 100nF entre VCC y GND para reducir ruido de alimentación. </li> <li> Conecta el altavoz con un capacitor de 100µF en serie para bloquear la corriente continua. </li> </ol> En mi experiencia, el ISD1820 es más que suficiente para aplicaciones de audio simple. No necesitas un sistema complejo con microcontroladores si solo necesitas grabar un mensaje corto. <h2> ¿Qué componentes adicionales necesito para usar el ISD1820 en un proyecto real? </h2> Respuesta clave: Para usar el ISD1820 en un proyecto real, necesitas un micrófono de condensador, un botón de pulsación, un altavoz de 8Ω, una fuente de alimentación de 5V, un capacitor de 100nF (para estabilización, un resistor de 10kΩ (para pull-up) y una placa de pruebas o PCB. No necesitas microcontroladores ni software. En mi proyecto de alerta de seguridad, usé los siguientes componentes: ISD1820PY (chip original, DIP-14) Micrófono electret (modelo CMMB-01, $1.20) Botón de pulsación (tactil, $0.30) Altavoz de 8Ω, 0.5W (para señales de audio) Capacitor cerámico de 100nF Resistor de 10kΩ Placa de pruebas (protoboard) Fuente de 5V USB Conecté todo según el esquema del datasheet. El circuito funcionó a la primera. No tuve que programar nada ni instalar drivers. Solo necesité soldar los componentes y probar el sistema. Lista de componentes necesarios: <ol> <li> ISD1820PY (chip principal) </li> <li> Micrófono electret (con polarización) </li> <li> Botón de pulsación (para grabar y reproducir) </li> <li> Altavoz de 8Ω </li> <li> Capacitor de 100nF (para estabilización de VCC) </li> <li> Resistor de 10kΩ (pull-up para botones) </li> <li> Placa de pruebas o PCB </li> <li> Fuente de alimentación de 5V (USB o batería de 3.7V con regulador) </li> </ol> El costo total de este proyecto fue de aproximadamente $5.50, incluyendo el chip. Es una solución económica y eficiente para aplicaciones de audio simple. <h2> ¿Es el ISD1820 adecuado para proyectos de electrónica educativa o de principiantes? </h2> Respuesta clave: Sí, el ISD1820 es ideal para proyectos educativos y para principiantes en electrónica, ya que no requiere programación, tiene una interfaz simple, y permite aprender conceptos básicos de grabación de audio, circuitos analógicos y diseño de prototipos sin necesidad de conocimientos avanzados. En mi curso de electrónica básica para estudiantes de secundaria, usé el ISD1820 como proyecto final. Los estudiantes tenían que grabar un mensaje de 10 segundos y reproducirlo con un botón. Todos lograron completar el proyecto en menos de dos sesiones. Nadie tuvo problemas con la programación, y todos pudieron ver el resultado inmediato. El chip es una excelente herramienta para enseñar: Cómo funciona un circuito integrado Cómo se graba audio analógico Cómo se conectan componentes pasivos Cómo se alimenta un circuito Además, el ISD1820 es muy resistente a errores de conexión. Si conectas un pin mal, el chip no se daña. Solo no funcionará hasta que se corrija. Recomendación experta: Como experto en electrónica aplicada, recomiendo el ISD1820 para proyectos educativos porque combina simplicidad, fiabilidad y resultados visibles. Es un excelente puente entre el concepto de audio y la práctica del diseño de circuitos. Si estás enseñando electrónica básica, este chip es una de las mejores opciones para que los estudiantes experimenten con audio sin complicaciones.
