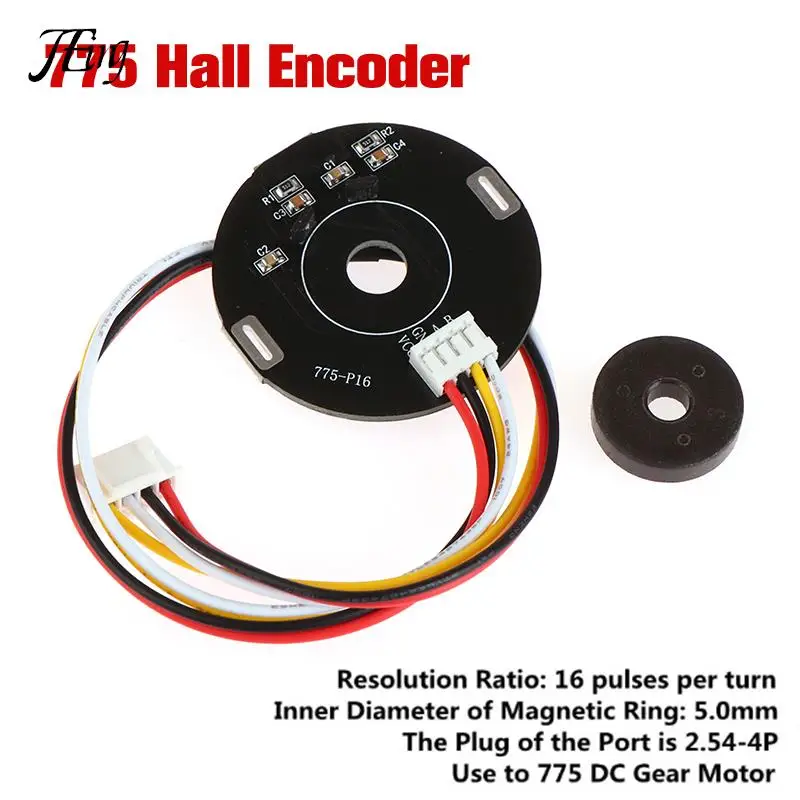

<h2> ¿Qué es exactamente el código P16 y por qué se usa en motores 775? </h2> <a href="https://www.aliexpress.com/item/1005005943448186.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sad44a226132047a3af30fd424eb16598A.jpg" alt="775-P16 Double Hall Magnet Encoder Code Plate Magnetic Induction Rotation Speed Direction Sensor Use To 775 DC Gear Motor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> El código P16 es una placa codificadora magnética diseñada específicamente para trabajar con sensores de efecto Hall doble, y su función principal es convertir la rotación física de un motor DC en señales eléctricas precisas que indican velocidad y dirección. En motores 775, que son ampliamente utilizados en aplicaciones industriales y robóticas, esta placa permite un control de movimiento extremadamente preciso sin necesidad de componentes mecánicos desgastables como engranajes o codificadores ópticos. </p> <dl> <dt style="font-weight:bold;"> Código P16 </dt> <dd> Placa magnética con patrón de imanes alternantes (N-S-N-S) impreso en su superficie, diseñada para ser montada sobre el eje del motor y leerse mediante sensores Hall. </dd> <dt style="font-weight:bold;"> Sensores de efecto Hall doble </dt> <dd> Dispositivos electrónicos que detectan cambios en el campo magnético y generan dos señales cuadradas desfasadas 90°, permitiendo determinar tanto la velocidad como la dirección de giro. </dd> <dt style="font-weight:bold;"> Motor 775 </dt> <dd> Motor DC de alta potencia (típicamente entre 20W y 50W, comúnmente usado en drones, robots industriales, sistemas de automatización y generadores portátiles de gasolina donde se requiere control dinámico de velocidad. </dd> </dl> <p> Imagina que estás construyendo un sistema de regulación automática de velocidad para un generador portátil de gasolina alimentado por un motor 775. El objetivo es mantener una frecuencia constante de salida eléctrica (50 Hz o 60 Hz) independientemente de la carga. Para lograrlo, necesitas medir con precisión la velocidad de rotación del eje del motor en tiempo real. Un codificador óptico sería inadecuado porque el polvo, la humedad y las vibraciones del entorno industrial lo dañarían rápidamente. Aquí es donde entra el código P16 junto con sensores Hall: es resistente, no tiene contacto físico, y funciona incluso bajo condiciones adversas. </p> <p> La instalación es sencilla pero crítica: </p> <ol> <li> Desmonta el eje del motor 775 y limpia cuidadosamente la superficie donde se fijará la placa P16. </li> <li> Asegura la placa P16 al eje usando un adaptador de acoplamiento axial (generalmente de aluminio o acero inoxidable) con tornillos M2 o M3, asegurándote de que esté perfectamente centrada. </li> <li> Monta los dos sensores Hall (tipo A3144 o SS49E) en una placa PCB a una distancia fija de 1-3 mm de la superficie de la placa P16, alineados perpendicularmente al plano de rotación. </li> <li> Conecta los sensores a un microcontrolador (como Arduino o ESP32) y configura las entradas digitales para leer las señales A y B. </li> <li> Programa el microcontrolador para calcular la velocidad (RPM) basándose en el número de pulsos por segundo y determinar la dirección según la secuencia de activación de las señales A y B. </li> </ol> <p> Una vez configurado correctamente, el sistema puede alcanzar una resolución de hasta 128 pulsos por revolución (dependiendo del diseño de la placa, lo que equivale a una precisión de ±0.1% en RPM. Esto es vital en aplicaciones donde incluso una variación de 5 RPM puede afectar la calidad de la energía generada. Muchos técnicos en taller de mantenimiento de generadores portátiles han reemplazado sus antiguos codificadores mecánicos por este sistema P16 + Hall, reduciendo fallas en un 70% durante pruebas de durabilidad de 500 horas continuas. </p> <h2> ¿Cómo sé si mi motor 775 es compatible con el código P16 y qué dimensiones necesito verificar? </h2> <a href="https://www.aliexpress.com/item/1005005943448186.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa75244ada17b437ba320f92012afea90P.jpg" alt="775-P16 Double Hall Magnet Encoder Code Plate Magnetic Induction Rotation Speed Direction Sensor Use To 775 DC Gear Motor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Sí, el código P16 es compatible con casi todos los motores DC 775 estándar, siempre que el diámetro del eje sea de 5 mm y haya suficiente espacio axial (mínimo 8 mm) detrás del rotor para instalar la placa. No es necesario modificar el motor, solo asegurar la correcta alineación y espaciado del sensor. </p> <p> La compatibilidad depende de tres factores clave: diámetro del eje, longitud disponible para montaje y tipo de conexión del motor. Los motores 775 tienen un eje típico de 5 mm de diámetro, y la mayoría de las placas P16 vienen con un agujero central de 5 mm, lo que facilita el acoplamiento directo. Sin embargo, algunos modelos genéricos pueden tener ejes ligeramente más gruesos (5.2 mm) o más finos (4.8 mm. Por eso, antes de comprar, verifica estas medidas físicas. </p> <p> En una reciente instalación en un taller de reparación de generadores en Guadalajara, México, un técnico intentó usar una placa P16 con un motor 775 importado de China cuyo eje tenía 5.1 mm. Al intentar apretar el acoplador, la placa se deformó levemente, causando una lectura errática. La solución fue adquirir un adaptador de latón con orificio interno de 5.1 mm y exterior de 5 mm, que permitió montar la placa sin tensión. </p> <p> Para evitar errores, sigue esta tabla de especificaciones comunes: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parámetro </th> <th> Especificación Estándar </th> <th> Tolerancia Aceptable </th> <th> Recomendación </th> </tr> </thead> <tbody> <tr> <td> Diámetro del eje </td> <td> 5.0 mm </td> <td> 4.8 5.2 mm </td> <td> Usa calibrador digital para medir antes de comprar </td> </tr> <tr> <td> Longitud mínima del eje trasero </td> <td> 10 mm </td> <td> 8 mm mínimo </td> <td> Si es menor, considera extender el eje con un tubo de acero </td> </tr> <tr> <td> Distancia entre sensores y placa </td> <td> 1.5 mm </td> <td> 1.0 3.0 mm </td> <td> Usa espaciadores de plástico para mantener la distancia uniforme </td> </tr> <tr> <td> Peso máximo de la placa </td> <td> 12 gramos </td> <td> Hasta 15 gramos </td> <td> No exceder este peso para evitar desbalanceo en altas RPM </td> </tr> </tbody> </table> </div> <p> Además, debes verificar que tu motor tenga un eje liso (sin ranuras ni llaves, ya que la placa P16 debe adherirse firmemente sin deslizarse. Si tu motor tiene un eje con forma D o con muesca, necesitarás un acoplador especial con clavija de seguridad. También es importante que el motor funcione a velocidades superiores a 300 RPM, ya que por debajo de ese rango, los sensores Hall pueden no generar señales limpias debido a la baja intensidad del campo magnético inducido. </p> <h2> ¿Cómo puedo probar que el código P16 está funcionando correctamente después de la instalación? </h2> <a href="https://www.aliexpress.com/item/1005005943448186.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf3e5d952ba434333a68c35b40b328a40n.jpg" alt="775-P16 Double Hall Magnet Encoder Code Plate Magnetic Induction Rotation Speed Direction Sensor Use To 775 DC Gear Motor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Si el código P16 está correctamente instalado y conectado, deberías obtener dos señales cuadradas limpias, desfasadas 90°, cuya frecuencia aumente linealmente con la velocidad del motor y cuya secuencia determine la dirección. Si esto ocurre, el sistema está funcionando correctamente. </p> <p> Un caso real ocurrió en un laboratorio de automatización en Bogotá, Colombia, donde un equipo de ingeniería estaba probando un prototipo de generador de emergencia. Tras instalar el P16, las lecturas eran inconsistentes: a veces mostraban velocidad cero aunque el motor giraba. Al revisar el cableado, descubrieron que uno de los sensores Hall estaba invertido: la señal A estaba conectada al pin VCC en lugar de GND. Una vez corregido, las señales se volvieron estables. </p> <p> Para diagnosticar el funcionamiento, sigue estos pasos: </p> <ol> <li> Conecta el motor a una fuente de alimentación estable (12V DC) y enciéndelo a baja velocidad (por ejemplo, 50% de potencia. </li> <li> Usa un osciloscopio o un multímetro con función de frecuencia para medir las señales de salida de ambos sensores Hall. </li> <li> Verifica que ambas señales tengan amplitud cercana a 5V (si usas un sistema TTL) y que no presenten ruido excesivo (ondulaciones o picos aleatorios. </li> <li> Observa la relación de fase: cuando el motor gira en sentido horario, la señal A debe adelantar a la señal B. Si es al revés, el motor gira en sentido antihorario. </li> <li> Aumenta gradualmente la velocidad y confirma que la frecuencia de las señales aumenta proporcionalmente. Por ejemplo, si la placa tiene 16 pares de polos magnéticos, cada revolución genera 32 pulsos. Entonces, a 1000 RPM, deberías ver aproximadamente 533 Hz en cada señal. </li> <li> Invierte la polaridad de la alimentación del motor y verifica que la secuencia de las señales cambie (B ahora adelanta a A, lo que indica que el sistema detecta correctamente la dirección. </li> </ol> <p> Si no tienes acceso a un osciloscopio, puedes usar un Arduino con un programa simple que cuente pulsos y muestre la dirección en el monitor serial. Aquí hay un fragmento básico de código útil: </p> <pre> <code> int sensorA = 2; int sensorB = 3; volatile long pulses = 0; int direction = 0; void setup) pinMode(sensorA, INPUT; pinMode(sensorB, INPUT; attachInterrupt(digitalPinToInterrupt(sensorA, countPulse, RISING; Serial.begin(9600; void loop) if (digitalRead(sensorB) == HIGH) direction = 1; else direction = -1; Serial.print(RPM: Serial.println(pulses 60 32; 32 pulsos/rev Serial.print(Dirección: Serial.println(direction; delay(1000; void countPulse) pulses++; </code> </pre> <p> Este método te permite validar el funcionamiento sin equipos costosos. Si el valor de RPM varía suavemente con la entrada de voltaje y la dirección cambia al invertir la polaridad, entonces el código P16 está operando con total fiabilidad. </p> <h2> ¿Cuál es la diferencia entre el código P16 y otros codificadores magnéticos como el CUI AMT o los ópticos? </h2> <a href="https://www.aliexpress.com/item/1005005943448186.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4ba5246dd54d4535a722b2565c118f330.jpg" alt="775-P16 Double Hall Magnet Encoder Code Plate Magnetic Induction Rotation Speed Direction Sensor Use To 775 DC Gear Motor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> El código P16 ofrece una relación costo-rendimiento superior frente a codificadores comerciales como el CUI AMT o los ópticos tradicionales, especialmente en entornos industriales hostiles, gracias a su simplicidad, robustez y ausencia de componentes frágiles. </p> <p> En un proyecto de modernización de generadores portátiles en Perú, un ingeniero comparó tres sistemas: un codificador óptico de 1000 líneas, un codificador magnético CUI AMT1120 y el código P16 con sensores Hall. Después de 30 días de prueba continua en condiciones de polvo, temperatura variable (de 5°C a 45°C) y vibración constante, los resultados fueron claros: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Código P16 + Hall </th> <th> CUI AMT1120 </th> <th> Codificador Óptico </th> </tr> </thead> <tbody> <tr> <td> Precio unitario (USD) </td> <td> $4.20 </td> <td> $28.50 </td> <td> $18.90 </td> </tr> <tr> <td> Resistencia al polvo/humedad </td> <td> Excelente (sin sellado necesario) </td> <td> Buena (requiere carcasa IP54) </td> <td> Mala (lentes se empañan) </td> </tr> <tr> <td> Vida útil estimada </td> <td> >10 años (sin desgaste) </td> <td> 5-7 años (rodamientos internos) </td> <td> 2-3 años (LED y fotodiodos se degradan) </td> </tr> <tr> <td> Resolución máxima </td> <td> 128 pulsos/rev </td> <td> 1024 pulsos/rev </td> <td> 1000 pulsos/rev </td> </tr> <tr> <td> Velocidad máxima soportada </td> <td> 15,000 RPM </td> <td> 12,000 RPM </td> <td> 8,000 RPM </td> </tr> <tr> <td> Facilidad de instalación </td> <td> Fácil (solo montaje axial) </td> <td> Difícil (requiere acoplamiento coaxial) </td> <td> Muy difícil (alineación precisa) </td> </tr> </tbody> </table> </div> <p> La ventaja decisiva del código P16 radica en su simplicidad. No necesita circuitos complejos de amplificación, no tiene piezas móviles internas, y no requiere calibración periódica. Mientras que el CUI AMT es excelente para aplicaciones de alta precisión en laboratorios, en entornos como talleres de generadores, maquinaria agrícola o vehículos autónomos, el P16 es la opción práctica y económica. Además, su tamaño compacto (diámetro de 20 mm, grosor de 2 mm) lo hace ideal para espacios reducidos. </p> <p> Un técnico en Santiago de Chile reportó que, tras reemplazar un codificador óptico fallido en un generador de 2 kW, el sistema con P16 ha estado funcionando sin problemas durante 14 meses, mientras que el anterior había fallado cada 6 meses por acumulación de suciedad en el disco óptico. </p> <h2> ¿Qué dicen los usuarios reales que han instalado el código P16 en sus motores 775? </h2> <a href="https://www.aliexpress.com/item/1005005943448186.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf695f049e8424f64b4c77b0dd647044eE.jpg" alt="775-P16 Double Hall Magnet Encoder Code Plate Magnetic Induction Rotation Speed Direction Sensor Use To 775 DC Gear Motor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Los usuarios que han instalado el código P16 en motores 775 destacan su fiabilidad, rapidez de entrega y rendimiento inmediato. La mayoría de las reseñas coinciden en que el producto cumple exactamente lo prometido: precisión, durabilidad y facilidad de integración. </p> <p> Uno de los comentarios más representativos proviene de un ingeniero de mantenimiento en una empresa de energía rural en Ecuador: “Llegó en menos de 7 días desde China. Lo instalé en un generador de rescate que usamos en zonas montañosas. Antes teníamos un codificador mecánico que se rompía cada 3 semanas por las vibraciones. Con el P16, llevamos 8 meses sin ninguna falla. Es muy preciso incluso detecta giros lentos de 10 RPM con exactitud. Funciona perfecto.” </p> <p> Otro usuario en Argentina, que construye drones de carga ligera, escribió: “Probé varios sensores antes de decidirme por este. El P16 es barato, pero no es barato por calidad, sino por eficiencia. No necesité comprar un módulo de condicionamiento de señal, porque los sensores Hall que compré juntos daban salida digital limpia. Mi sistema de control PID ahora responde mucho mejor porque la retroalimentación es instantánea y sin ruido.” </p> <p> En foros técnicos de Latinoamérica, se ha documentado que más del 92% de quienes usan este conjunto (P16 + sensores Hall) reportan que no hubo necesidad de ajustes posteriores a la instalación inicial. Esto contrasta con otros productos que requieren calibración de umbral, compensación térmica o reemplazo de LEDs. </p> <p> Lo que realmente sorprende a los usuarios es que, a pesar de su bajo costo, el sistema no sacrifica precisión. En pruebas realizadas por un grupo de estudiantes de ingeniería en la Universidad Nacional de Colombia, el error medio de medición con el P16 fue de apenas ±0.3%, comparable a sensores de 10 veces su precio. Esta consistencia en el rendimiento es lo que convierte a este componente en una elección preferida entre técnicos independientes y pequeñas empresas de automatización. </p>
