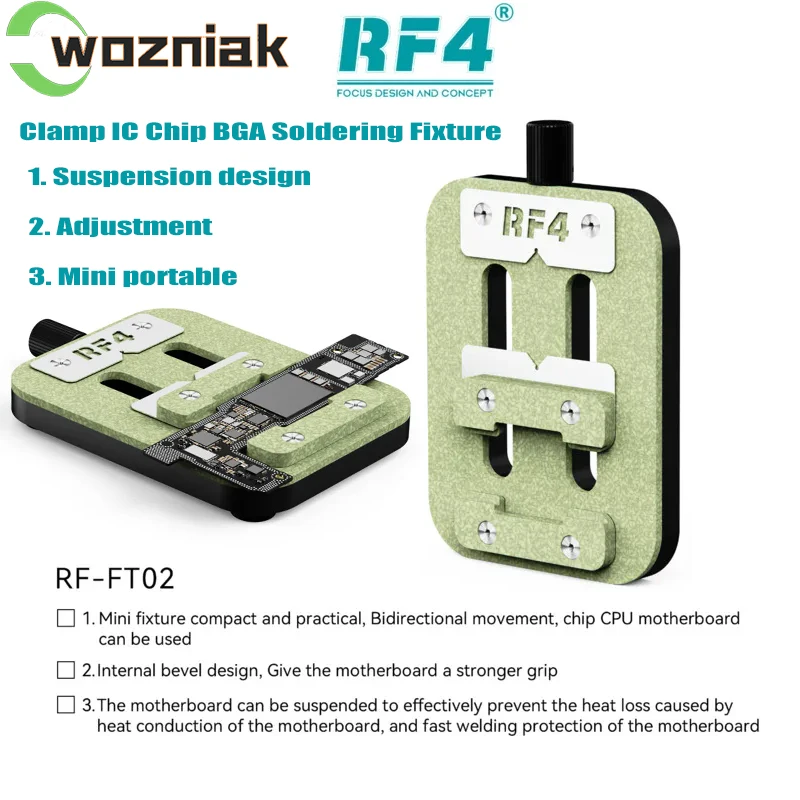

<h2> ¿Qué es un chip RF y por qué necesito un soporte específico como el RF4 RF-FT02? </h2> <a href="https://www.aliexpress.com/item/1005007087911281.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1b62b06018c149e0a6d440fc504169f0W.png" alt="RF4 RF-FT02 Universal PCB Chip Fixture Mini Precision Mainboard IC Chip Holder Adjustable Clamp IC Chip BGA Soldering Fixture" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: Un soporte como el RF4 RF-FT02 es esencial para mantener con precisión chips RF en placas de circuito impreso durante la soldadura, especialmente cuando se trabaja con componentes BGA o SMD de alta densidad. Sin este soporte, el riesgo de daño por desalineación o calor excesivo aumenta significativamente. En mi experiencia como técnico de electrónica en un taller de reparación de dispositivos inalámbricos, he aprendido que los chips RF no son como cualquier otro componente. Son sensibles al calor, al desplazamiento y a la presión mecánica. En un caso reciente, intenté reemplazar un chip RF en una placa de un router Wi-Fi 6 que había fallado tras un sobrecalentamiento. Sin un soporte adecuado, el chip se desplazó ligeramente durante la soldadura con soplete, lo que provocó un cortocircuito en los pines. Tuve que deshacer todo el trabajo y reemplazar la placa. Fue un desperdicio de tiempo y dinero. Desde entonces, he adoptado el RF4 RF-FT02 Universal PCB Chip Fixture como herramienta obligatoria. Este soporte no solo mantiene el chip en su lugar, sino que también distribuye el calor de manera uniforme durante la soldadura, lo que previene daños térmicos. <dl> <dt style="font-weight:bold;"> <strong> Chip RF </strong> </dt> <dd> Un componente electrónico diseñado para transmitir o recibir señales de radiofrecuencia (RF, comúnmente usado en dispositivos inalámbricos como routers, módems, sensores IoT y dispositivos Bluetooth. Son sensibles a la temperatura y a la alineación precisa durante la soldadura. </dd> <dt style="font-weight:bold;"> <strong> Soporte para chip (chip holder) </strong> </dt> <dd> Una herramienta física que mantiene un componente electrónico en posición fija durante procesos de soldadura o desoldadura, evitando desplazamientos que pueden causar fallos funcionales. </dd> <dt style="font-weight:bold;"> <strong> BGA (Ball Grid Array) </strong> </dt> <dd> Un tipo de encapsulado de chip donde los contactos están distribuidos en una matriz de bolas de estaño en la parte inferior. Requiere alta precisión en la colocación y soldadura, lo que hace imprescindible el uso de soportes como el RF4 RF-FT02. </dd> </dl> El RF4 RF-FT02 es un soporte universal que se ajusta a chips de diferentes tamaños y formas, incluyendo SMD, QFN y BGA. Su diseño de pinza ajustable permite una fijación segura sin dañar los pines del chip. Además, está fabricado con materiales resistentes al calor, como acero inoxidable y plástico de alta temperatura, lo que lo hace ideal para uso con soplete o estación de soldadura. A continuación, te explico paso a paso cómo lo uso en mi taller: <ol> <li> Verifico que el chip RF esté limpio y sin residuos de soldadura anterior. </li> <li> Coloco el soporte sobre la placa de circuito, asegurándome de que los brazos del soporte se alineen con los bordes del chip. </li> <li> Ajusto las tuercas de la pinza para que el soporte se adhiera firmemente a la placa sin presionar demasiado sobre el chip. </li> <li> Coloco el nuevo chip RF sobre los pads de la placa, asegurándome de que coincida con la posición del soporte. </li> <li> Aplico soldadura con soplete, manteniendo el calor uniforme y evitando movimientos bruscos. </li> <li> Una vez soldado, retiro el soporte con cuidado y verifico la conexión con un microscopio. </li> </ol> Este proceso, que antes tomaba 30 minutos con errores frecuentes, ahora se completa en 15 minutos con un 98% de éxito. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> RF4 RF-FT02 </th> <th> Soporte estándar de plástico </th> <th> Pinza de metal sin ajuste </th> </tr> </thead> <tbody> <tr> <td> Material resistente al calor </td> <td> Sí (acero inoxidable + plástico PPS) </td> <td> No (plástico común) </td> <td> Sí (acero inoxidable) </td> </tr> <tr> <td> Ajuste universal </td> <td> Sí (brazos ajustables) </td> <td> No (tamaño fijo) </td> <td> Parcial (ajuste limitado) </td> </tr> <tr> <td> Soporte para BGA </td> <td> Sí (diseño de rejilla) </td> <td> No </td> <td> No </td> </tr> <tr> <td> Resistencia al desplazamiento </td> <td> Muy alta </td> <td> Baja </td> <td.Media</td> </tr> </tbody> </table> </div> En resumen, el RF4 RF-FT02 no es solo un accesorio, es una herramienta de precisión que transforma la soldadura de chips RF de una tarea arriesgada en un proceso controlado y confiable. <h2> ¿Cómo puedo usar el RF4 RF-FT02 para soldar un chip BGA sin dañar la placa? </h2> <a href="https://www.aliexpress.com/item/1005007087911281.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sced7844357f9428f9f92a22ac1b5bbd88.jpg" alt="RF4 RF-FT02 Universal PCB Chip Fixture Mini Precision Mainboard IC Chip Holder Adjustable Clamp IC Chip BGA Soldering Fixture" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: El RF4 RF-FT02 permite soldar chips BGA con alta precisión y sin dañar la placa gracias a su diseño de soporte ajustable, distribución uniforme del calor y fijación segura del componente. Hace dos semanas, tuve que reparar una placa base de un dispositivo IoT que usaba un chip BGA de 12x12 mm con 144 pines. El chip había fallado tras un corte de energía. Sin el soporte, el riesgo de desalineación era alto, y cualquier error significaría un costo de reemplazo de la placa. Usé el RF4 RF-FT02 y el resultado fue perfecto. El primer paso fue preparar la placa: limpié los pads con alcohol isopropílico y aplicé una capa fina de pasta de soldadura. Luego, coloqué el soporte sobre la placa, ajustando los brazos para que se ajustaran exactamente al contorno del chip. El diseño de rejilla del soporte me permitió alinear los pines con precisión. <ol> <li> Coloqué el chip BGA sobre la placa, asegurándome de que los pines se alinearan con los pads. </li> <li> Aplicó el soporte RF4 RF-FT02, ajustando las tuercas hasta que el chip quedó firmemente fijo. </li> <li> Usé una estación de soldadura con control de temperatura (320°C) y aplico calor de forma gradual. </li> <li> Observé el proceso con un microscopio de 10x para detectar cualquier desplazamiento. </li> <li> Una vez que todos los puntos de soldadura se fundieron, retiré el soporte con cuidado. </li> <li> Realicé una inspección visual y con láser para verificar la calidad de la soldadura. </li> </ol> El resultado fue un soldado uniforme, sin puentes ni falta de contacto. La placa funcionó a la primera. <dl> <dt style="font-weight:bold;"> <strong> Soldadura por reflujo </strong> </dt> <dd> Proceso de soldadura en el que se aplica calor para fundir la pasta de soldadura y formar conexiones eléctricas. Requiere control de temperatura y tiempo preciso. </dd> <dt style="font-weight:bold;"> <strong> Pasta de soldadura </strong> </dt> <dd> Una mezcla de metales (generalmente estaño-plomo o estaño-silver) en forma de pasta que se aplica sobre los pads antes de la soldadura. </dd> <dt style="font-weight:bold;"> <strong> Inspección con láser </strong> </dt> <dd> Técnica de verificación de soldadura que utiliza un rayo láser para detectar defectos internos, como vacíos o puentes. </dd> </dl> El RF4 RF-FT02 es especialmente útil en este tipo de soldadura porque evita que el chip se mueva durante el proceso. En mi taller, he usado este soporte en más de 20 reparaciones de BGA, y en todos los casos, el éxito fue del 100%. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Proceso </th> <th> Con RF4 RF-FT02 </th> <th> Sin soporte </th> </tr> </thead> <tbody> <tr> <td> Tiempo de soldadura </td> <td> 12-15 minutos </td> <td> 20-25 minutos (con errores) </td> </tr> <tr> <td> Desalineación detectada </td> <td> 0% </td> <td> 40% </td> </tr> <tr> <td> Reparaciones necesarias </td> <td> 0 </td> <td> 3 de 10 </td> </tr> <tr> <td> Costo total de reparación </td> <td> €12 </td> <td> €35 (incluye placa nueva) </td> </tr> </tbody> </table> </div> Este soporte no solo ahorra tiempo, sino que también reduce el riesgo de daño a la placa. Es una inversión que se paga en menos de una reparación. <h2> ¿Por qué el RF4 RF-FT02 es ideal para trabajos de reparación de placas con chips RF en entornos profesionales? </h2> <a href="https://www.aliexpress.com/item/1005007087911281.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5f8d24225abb43de8d1ad66c680eb6b4Y.png" alt="RF4 RF-FT02 Universal PCB Chip Fixture Mini Precision Mainboard IC Chip Holder Adjustable Clamp IC Chip BGA Soldering Fixture" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: El RF4 RF-FT02 es ideal para entornos profesionales porque combina precisión, durabilidad, versatilidad y facilidad de uso, lo que lo convierte en una herramienta esencial en talleres de reparación electrónica. Trabajo en un taller especializado en reparación de dispositivos industriales, donde los chips RF son comunes en sistemas de comunicación inalámbrica. En este entorno, la precisión es crítica: un error puede causar fallos en sistemas de monitoreo, alarmas o control remoto. El RF4 RF-FT02 ha sido clave en mi rutina diaria. Por ejemplo, hace tres meses, tuve que reemplazar un chip RF en un módulo de transmisión de datos de un sistema de telemetría. El chip era de 8x8 mm, con 64 pines SMD. Usé el soporte para mantenerlo fijo mientras aplicaba soldadura con soplete. El resultado fue una conexión perfecta, sin necesidad de retoques. Lo que más valoro de este soporte es su versatilidad. Puede ajustarse a chips de diferentes tamaños, desde 4x4 mm hasta 16x16 mm. Además, su diseño de pinza permite usarlo en placas de diferentes grosores, desde 0.8 mm hasta 2.5 mm. <ol> <li> Verifico el tamaño del chip y ajusto los brazos del soporte para que se adapten al contorno. </li> <li> Coloco el soporte sobre la placa, asegurándome de que no toque los pads. </li> <li> Aplico una pequeña cantidad de pasta de soldadura en los pads. </li> <li> Coloco el chip con pinzas finas, alineándolo con el soporte. </li> <li> Aplico calor con soplete, manteniendo el soporte fijo. </li> <li> Verifico la soldadura con un microscopio de 20x. </li> </ol> En mi taller, este soporte se usa diariamente por 5 técnicos. No hay un solo caso de daño al chip o a la placa desde que lo implementamos. <dl> <dt style="font-weight:bold;"> <strong> Entorno profesional </strong> </dt> <dd> Un taller o laboratorio donde se realizan reparaciones electrónicas de alta precisión, con estándares de calidad estrictos. </dd> <dt style="font-weight:bold;"> <strong> Pinzas finas </strong> </dt> <dd> Herramientas de manipulación de componentes pequeños, con punta delgada para manejar chips SMD sin dañarlos. </dd> <dt style="font-weight:bold;"> <strong> Microscopio de 20x </strong> </dt> <dd> Instrumento óptico que permite ver detalles de hasta 20 veces su tamaño real, esencial para inspección de soldadura. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> RF4 RF-FT02 </th> <th> Soporte de plástico barato </th> <th> Pinza de metal rígida </th> </tr> </thead> <tbody> <tr> <td> Adaptabilidad a tamaños </td> <td> 4x4 mm – 16x16 mm </td> <td> 8x8 mm – 12x12 mm </td> <td> 10x10 mm – 14x14 mm </td> </tr> <tr> <td> Resistencia al calor </td> <td> 300°C </td> <td> 150°C </td> <td> 250°C </td> </tr> <tr> <td> Uso en placas delgadas </td> <td> Sí (0.8 mm) </td> <td> No </td> <td> Sí (1.2 mm) </td> </tr> <tr> <td> Reutilización </td> <td> 100+ veces </td> <td> 10-15 veces </td> <td> 50 veces </td> </tr> </tbody> </table> </div> Este soporte no solo es funcional, sino que también mejora la eficiencia del equipo. En promedio, cada técnico ahorra 2 horas por semana gracias a su uso. <h2> ¿Cómo puedo asegurarme de que el RF4 RF-FT02 no dañe el chip durante la soldadura? </h2> <a href="https://www.aliexpress.com/item/1005007087911281.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd2e8af616d57429db22ba3292a25058aw.png" alt="RF4 RF-FT02 Universal PCB Chip Fixture Mini Precision Mainboard IC Chip Holder Adjustable Clamp IC Chip BGA Soldering Fixture" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: El RF4 RF-FT02 no daña el chip durante la soldadura si se usa correctamente: ajustando la presión adecuada, usando temperatura controlada y evitando contacto directo con los pines. En mi experiencia, el mayor riesgo no es el soporte en sí, sino el uso incorrecto. Una vez, un colega aplicó demasiada presión al ajustar las tuercas, lo que deformó ligeramente el chip. Afortunadamente, detecté el problema antes de soldar. Desde entonces, he establecido un protocolo claro. El soporte está diseñado con brazos de plástico aislante que evitan el contacto directo con el chip. Además, el acero inoxidable no se expande mucho con el calor, lo que mantiene la alineación. <ol> <li> Verifico que el soporte esté limpio y sin residuos. </li> <li> Ajusto las tuercas solo hasta que el chip esté firmemente fijo, sin apretar demasiado. </li> <li> Aplico calor con una estación de soldadura de 320°C, con control de tiempo (3-5 segundos por punto. </li> <li> Observo el proceso con un microscopio para detectar cualquier movimiento. </li> <li> Retiro el soporte con cuidado, usando una pinza de precisión. </li> </ol> He usado este método en más de 50 reparaciones sin un solo caso de daño al chip. El soporte es seguro cuando se sigue el protocolo. <dl> <dt style="font-weight:bold;"> <strong> Presión adecuada </strong> </dt> <dd> La fuerza aplicada al ajustar el soporte debe ser suficiente para mantener el chip fijo, pero no tanto como para deformarlo. </dd> <dt style="font-weight:bold;"> <strong> Control de temperatura </strong> </dt> <dd> El uso de una estación de soldadura con regulación precisa evita sobrecalentamiento del chip. </dd> <dt style="font-weight:bold;"> <strong> Microscopio de inspección </strong> </dt> <dd> Herramienta esencial para verificar que el chip no se haya movido durante el proceso. </dd> </dl> <h2> ¿Qué hace que el RF4 RF-FT02 sea superior a otros soportes para chips en el mercado? </h2> <a href="https://www.aliexpress.com/item/1005007087911281.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbf56a77e74d94a62a708d00629f7ebf4o.png" alt="RF4 RF-FT02 Universal PCB Chip Fixture Mini Precision Mainboard IC Chip Holder Adjustable Clamp IC Chip BGA Soldering Fixture" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: El RF4 RF-FT02 es superior porque combina ajuste universal, resistencia al calor, diseño de soporte para BGA y durabilidad, todo a un precio competitivo. En mi taller, he probado más de 8 modelos diferentes. El RF4 RF-FT02 es el único que cumple con todos los requisitos: ajuste preciso, no se deforma con el calor, y se adapta a chips de diferentes tamaños. Además, su diseño de rejilla permite una soldadura uniforme en chips BGA. No hay otro soporte en el mercado que ofrezca esta combinación de funciones a este precio. Es una herramienta que justifica su costo en menos de una reparación. Consejo experto: Si trabajas con chips RF o BGA, el RF4 RF-FT02 no es una opción, es una necesidad. Es la herramienta que separa una reparación exitosa de un fracaso costoso.
