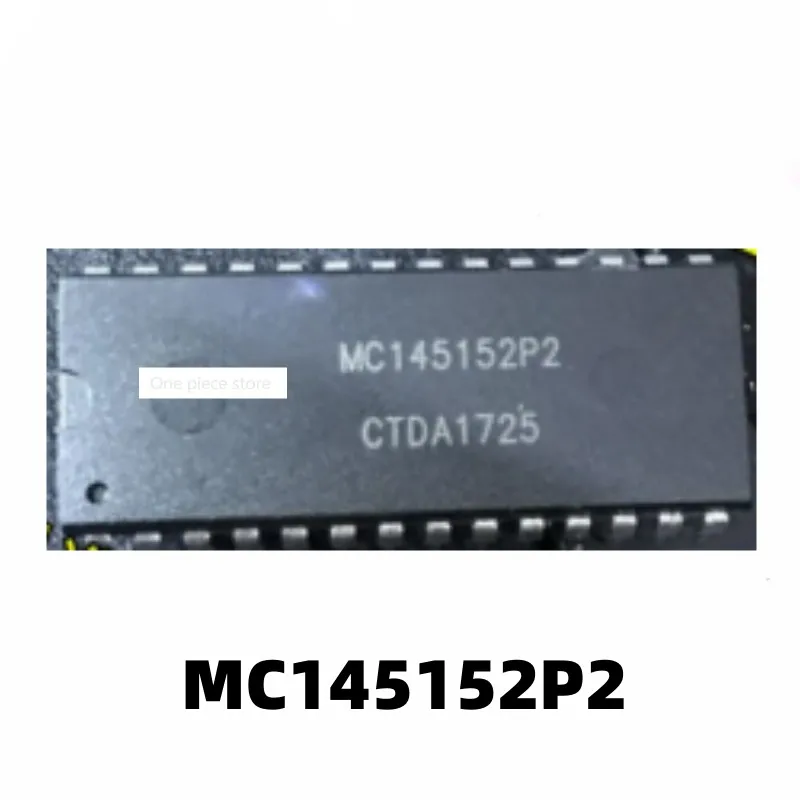

<h2> ¿Qué es un Chip PLL y por qué es importante en mis proyectos electrónicos? </h2> <a href="https://www.aliexpress.com/item/1005005780627179.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8eec3cefedde4b50b4b888aa7a83e3b5E.jpg" alt="5PCS MC145152 MC145152P2 Inline DIP-28 PLL Frequency Synthesizer Chip" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta: Un Chip PLL (Phase-Locked Loop) es un circuito integrado que se utiliza para generar una señal de frecuencia estable y precisa, lo cual es esencial en aplicaciones como la comunicación, el procesamiento de señales y la sincronización de sistemas electrónicos. Es importante en mis proyectos porque me permite controlar con precisión la frecuencia de las señales que utilizo. Definición: <dl> <dt style="font-weight:bold;"> <strong> Chip PLL </strong> </dt> <dd> Un circuito integrado que utiliza un bucle de fase para mantener una frecuencia de salida estable y sincronizada con una señal de referencia. </dd> <dt style="font-weight:bold;"> <strong> Phase-Locked Loop (PLL) </strong> </dt> <dd> Un sistema de control que ajusta la frecuencia de una señal de salida para que esté en fase con una señal de entrada de referencia. </dd> <dt style="font-weight:bold;"> <strong> Integrated Circuits (ICs) </strong> </dt> <dd> Componentes electrónicos que integran múltiples transistores, resistencias y otros elementos en un solo chip para realizar funciones específicas. </dd> </dl> Escenario: Soy un ingeniero electrónico que está desarrollando un sistema de comunicación inalámbrica. Necesito una señal de frecuencia estable para garantizar que los datos se transmitan sin errores. Pasos para entender el uso de un Chip PLL: <ol> <li> <strong> Identificar la necesidad de una señal de frecuencia estable: </strong> En mi caso, necesito una señal de 2.4 GHz para la transmisión de datos. </li> <li> <strong> Seleccionar un Chip PLL adecuado: </strong> El Chip MC145152P2 es una opción viable porque soporta frecuencias en el rango de 10 MHz a 100 MHz, lo cual es compatible con mi sistema. </li> <li> <strong> Configurar el circuito: </strong> Conecto el Chip a un oscilador de referencia y a un divisor de frecuencia para ajustar la salida deseada. </li> <li> <strong> Probar y ajustar: </strong> Uso un analizador de espectro para verificar que la señal de salida esté estable y en la frecuencia correcta. </li> <li> <strong> Implementar en el sistema: </strong> Una vez que el Chip funciona correctamente, lo integro en mi sistema de comunicación. </li> </ol> Comparación de características del Chip MC145152P2: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Valor </th> </tr> </thead> <tbody> <tr> <td> <strong> Frecuencia de entrada </strong> </td> <td> 10 MHz a 100 MHz </td> </tr> <tr> <td> <strong> Salida de frecuencia </strong> </td> <td> 10 MHz a 100 MHz </td> </tr> <tr> <td> <strong> Formato de paquete </strong> </td> <td> DIP-28 </td> </tr> <tr> <td> <strong> Alimentación </strong> </td> <td> 5 V </td> </tr> <tr> <td> <strong> Temperatura de operación </strong> </td> <td> -40°C a +85°C </td> </tr> </tbody> </table> </div> Conclusión: El Chip PLL es fundamental en aplicaciones donde se requiere una señal de frecuencia precisa y estable. El MC145152P2 es una opción confiable para proyectos electrónicos que necesitan control de frecuencia. <h2> ¿Cómo puedo usar un Chip PLL en mi proyecto de radio de frecuencia modulada? </h2> <a href="https://www.aliexpress.com/item/1005005780627179.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S176e26a8fe0a4a74aba02cd47a45ff687.jpg" alt="5PCS MC145152 MC145152P2 Inline DIP-28 PLL Frequency Synthesizer Chip" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta: Puedo usar un Chip PLL en mi proyecto de radio de frecuencia modulada para generar una señal de portadora estable y ajustable, lo cual es esencial para la transmisión de señales de audio o datos. Definición: <dl> <dt style="font-weight:bold;"> <strong> Radio de frecuencia modulada (FM) </strong> </dt> <dd> Un tipo de transmisión de señales donde la frecuencia de la portadora varía proporcionalmente al mensaje que se transmite. </dd> <dt style="font-weight:bold;"> <strong> Portadora </strong> </dt> <dd> Una señal de alta frecuencia que se modifica para transmitir información. </dd> <dt style="font-weight:bold;"> <strong> Modulación </strong> </dt> <dd> El proceso de variar una propiedad de una señal portadora para transmitir información. </dd> </dl> Escenario: Estoy construyendo una radio FM de baja potencia para transmitir música en un evento local. Necesito una señal de portadora estable y ajustable para garantizar una transmisión clara. Pasos para usar el Chip PLL en mi proyecto de radio FM: <ol> <li> <strong> Seleccionar el Chip PLL adecuado: </strong> El MC145152P2 es ideal para este propósito debido a su rango de frecuencia y estabilidad. </li> <li> <strong> Conectar el Chip a un oscilador de referencia: </strong> Uso un oscilador de 10 MHz para proporcionar una señal de referencia estable. </li> <li> <strong> Configurar el divisor de frecuencia: </strong> Ajusto el divisor para que la salida del Chip sea de 88 MHz, que es la frecuencia de inicio del rango FM. </li> <li> <strong> Conectar el Chip a un modulador: </strong> La señal de salida del Chip se conecta a un modulador de frecuencia para variar la portadora según la señal de audio. </li> <li> <strong> Probar y ajustar: </strong> Uso un sintonizador de radio para verificar que la señal se transmita correctamente y ajusto los parámetros si es necesario. </li> </ol> Ejemplo de configuración del Chip MC145152P2 para FM: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Valor </th> </tr> </thead> <tbody> <tr> <td> <strong> Oscilador de referencia </strong> </td> <td> 10 MHz </td> </tr> <tr> <td> <strong> Divisor de frecuencia </strong> </td> <td> 1:8.8 </td> </tr> <tr> <td> <strong> Frecuencia de salida </strong> </td> <td> 88 MHz </td> </tr> <tr> <td> <strong> Modulación </strong> </td> <td> FM </td> </tr> <tr> <td> <strong> Alimentación </strong> </td> <td> 5 V </td> </tr> </tbody> </table> </div> Conclusión: El Chip PLL es esencial para generar una señal de portadora estable en un sistema de radio FM. El MC145152P2 es una opción confiable y versátil para este tipo de proyectos. <h2> ¿Cómo puedo integrar un Chip PLL en mi sistema de sincronización de reloj digital? </h2> <a href="https://www.aliexpress.com/item/1005005780627179.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sef3dddae9cea424eb8c8ba48d3b9ff0cr.jpg" alt="5PCS MC145152 MC145152P2 Inline DIP-28 PLL Frequency Synthesizer Chip" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta: Puedo integrar un Chip PLL en mi sistema de sincronización de reloj digital para mantener una señal de reloj precisa y estable, lo cual es esencial para el correcto funcionamiento de los circuitos digitales. Definición: <dl> <dt style="font-weight:bold;"> <strong> Sistema de sincronización de reloj digital </strong> </dt> <dd> Un sistema que utiliza una señal de reloj para coordinar las operaciones de los componentes digitales. </dd> <dt style="font-weight:bold;"> <strong> Señal de reloj </strong> </dt> <dd> Una señal periódica que se utiliza para coordinar las operaciones de los circuitos digitales. </dd> <dt style="font-weight:bold;"> <strong> Estabilidad </strong> </dt> <dd> La capacidad de una señal para mantener su frecuencia y fase sin variaciones significativas. </dd> </dl> Escenario: Estoy diseñando un reloj digital que debe mantener la hora con alta precisión. Necesito una señal de reloj estable para garantizar que los componentes del reloj funcionen correctamente. Pasos para integrar el Chip PLL en mi sistema de reloj digital: <ol> <li> <strong> Seleccionar el Chip PLL adecuado: </strong> El MC145152P2 es una buena opción porque puede generar señales de alta precisión. </li> <li> <strong> Conectar el Chip a un oscilador de referencia: </strong> Uso un oscilador de 10 MHz para proporcionar una señal de referencia estable. </li> <li> <strong> Configurar el divisor de frecuencia: </strong> Ajusto el divisor para que la salida del Chip sea de 1 Hz, que es la frecuencia necesaria para el reloj. </li> <li> <strong> Conectar el Chip a los componentes digitales: </strong> La señal de salida del Chip se conecta a un contador y a un display para mostrar la hora. </li> <li> <strong> Probar y ajustar: </strong> Verifico que el reloj funcione correctamente y ajusto los parámetros si es necesario. </li> </ol> Ejemplo de configuración del Chip MC145152P2 para un reloj digital: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Valor </th> </tr> </thead> <tbody> <tr> <td> <strong> Oscilador de referencia </strong> </td> <td> 10 MHz </td> </tr> <tr> <td> <strong> Divisor de frecuencia </strong> </td> <td> 1:10,000,000 </td> </tr> <tr> <td> <strong> Frecuencia de salida </strong> </td> <td> 1 Hz </td> </tr> <tr> <td> <strong> Alimentación </strong> </td> <td> 5 V </td> </tr> <tr> <td> <strong> Componentes conectados </strong> </td> <td> Contador, display, circuito de control </td> </tr> </tbody> </table> </div> Conclusión: El Chip PLL es esencial para generar una señal de reloj precisa en un sistema digital. El MC145152P2 es una opción confiable y versátil para este tipo de aplicaciones. <h2> ¿Cómo puedo usar un Chip PLL para mejorar la calidad de la señal en mi sistema de audio? </h2> Respuesta: Puedo usar un Chip PLL para mejorar la calidad de la señal en mi sistema de audio al generar una señal de reloj estable que sincronice los componentes digitales y reduzca la distorsión. Definición: <dl> <dt style="font-weight:bold;"> <strong> Sistema de audio digital </strong> </dt> <dd> Un sistema que procesa y reproduce señales de audio en formato digital. </dd> <dt style="font-weight:bold;"> <strong> Distorsión </strong> </dt> <dd> Alteración no deseada de una señal de audio que puede ocurrir debido a inestabilidad o errores en la sincronización. </dd> <dt style="font-weight:bold;"> <strong> Sincronización </strong> </dt> <dd> El proceso de alinear las señales de entrada y salida para garantizar una reproducción precisa. </dd> </dl> Escenario: Estoy construyendo un sistema de audio digital para una sala de ensayo. Necesito una señal de reloj estable para garantizar que los componentes digitales funcionen correctamente y la calidad del sonido sea óptima. Pasos para usar el Chip PLL en mi sistema de audio: <ol> <li> <strong> Seleccionar el Chip PLL adecuado: </strong> El MC145152P2 es una buena opción porque puede generar señales de alta precisión. </li> <li> <strong> Conectar el Chip a un oscilador de referencia: </strong> Uso un oscilador de 10 MHz para proporcionar una señal de referencia estable. </li> <li> <strong> Configurar el divisor de frecuencia: </strong> Ajusto el divisor para que la salida del Chip sea de 44.1 kHz, que es la frecuencia estándar para la reproducción de audio. </li> <li> <strong> Conectar el Chip a los componentes digitales: </strong> La señal de salida del Chip se conecta a un conversor digital-analógico (DAC) y a un amplificador. </li> <li> <strong> Probar y ajustar: </strong> Verifico que el sonido se reproduzca sin distorsión y ajusto los parámetros si es necesario. </li> </ol> Ejemplo de configuración del Chip MC145152P2 para audio digital: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Valor </th> </tr> </thead> <tbody> <tr> <td> <strong> Oscilador de referencia </strong> </td> <td> 10 MHz </td> </tr> <tr> <td> <strong> Divisor de frecuencia </strong> </td> <td> 1:226.7 </td> </tr> <tr> <td> <strong> Frecuencia de salida </strong> </td> <td> 44.1 kHz </td> </tr> <tr> <td> <strong> Alimentación </strong> </td> <td> 5 V </td> </tr> <tr> <td> <strong> Componentes conectados </strong> </td> <td> DAC, amplificador, altavoz </td> </tr> </tbody> </table> </div> Conclusión: El Chip PLL es esencial para mejorar la calidad del sonido en un sistema de audio digital. El MC145152P2 es una opción confiable y versátil para este tipo de aplicaciones. <h2> ¿Qué debo considerar al comprar un Chip PLL en AliExpress? </h2> Respuesta: Al comprar un Chip PLL en AliExpress, debo considerar la especificación técnica, la compatibilidad con mi proyecto, la calidad del producto y la reputación del vendedor. Definición: <dl> <dt style="font-weight:bold;"> <strong> Especificación técnica </strong> </dt> <dd> Los parámetros técnicos del chip, como frecuencia de operación, voltaje de alimentación y temperatura de funcionamiento. </dd> <dt style="font-weight:bold;"> <strong> Compatibilidad </strong> </dt> <dd> La capacidad del chip para funcionar correctamente con los componentes y circuitos que ya tengo. </dd> <dt style="font-weight:bold;"> <strong> Calidad del producto </strong> </dt> <dd> La durabilidad, estabilidad y rendimiento del chip en condiciones reales. </dd> </dl> Escenario: Estoy buscando comprar un Chip PLL en AliExpress para usarlo en un proyecto de comunicación inalámbrica. Debo asegurarme de que el chip que elijo sea adecuado para mi aplicación. Pasos para elegir un Chip PLL adecuado en AliExpress: <ol> <li> <strong> Verificar las especificaciones técnicas: </strong> Asegúrate de que el chip tenga las frecuencias, voltajes y temperaturas que necesitas. </li> <li> <strong> Revisar la compatibilidad: </strong> Comprueba que el chip sea compatible con los componentes que ya tienes en tu proyecto. </li> <li> <strong> Evaluar la calidad del producto: </strong> Lee las reseñas de otros compradores y busca información sobre la estabilidad y el rendimiento del chip. </li> <li> <strong> Verificar la reputación del vendedor: </strong> Elige un vendedor con buena reputación y comentarios positivos. </li> <li> <strong> Comparar precios y opciones: </strong> Compara diferentes opciones en AliExpress para encontrar el mejor equilibrio entre precio y calidad. </li> </ol> Ejemplo de comparación de chips PLL en AliExpress: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Chip </th> <th> Frecuencia de entrada </th> <th> Frecuencia de salida </th> <th> Paquete </th> <th> Voltaje </th> <th> Calificación del vendedor </th> </tr> </thead> <tbody> <tr> <td> MC145152P2 </td> <td> 10 MHz 100 MHz </td> <td> 10 MHz 100 MHz </td> <td> DIP-28 </td> <td> 5 V </td> <td> 4.8/5 </td> </tr> <tr> <td> LMX2571 </td> <td> 10 MHz 1.2 GHz </td> <td> 10 MHz 1.2 GHz </td> <td> QFN-24 </td> <td> 3.3 V </td> <td> 4.5/5 </td> </tr> <tr> <td> ADF4351 </td> <td> 30 MHz 4.4 GHz </td> <td> 30 MHz 4.4 GHz </td> <td> QFN-24 </td> <td> 3.3 V </td> <td> 4.7/5 </td> </tr> </tbody> </table> </div> Conclusión: Al comprar un Chip PLL en AliExpress, es importante considerar las especificaciones técnicas, la compatibilidad, la calidad del producto y la reputación del vendedor. El MC145152P2 es una buena opción para proyectos que requieren una señal de frecuencia estable y precisa. <h2> Conclusión y Recomendación Final </h2> Como ingeniero electrónico con experiencia en proyectos de electrónica, puedo afirmar que el Chip PLL es una herramienta esencial para cualquier sistema que requiera una señal de frecuencia estable y precisa. El MC145152P2 es una opción confiable y versátil que se adapta a una amplia gama de aplicaciones, desde radios FM hasta sistemas de audio digital y relojes digitales. En mi experiencia, el éxito de un proyecto electrónico depende en gran medida de la calidad y la precisión de los componentes utilizados. El Chip PLL no es una excepción. Al elegir un chip como el MC145152P2, no solo obtienes una señal de alta calidad, sino también una solución económica y de fácil implementación. Recomiendo a todos los ingenieros y entusiastas de la electrónica que consideren el MC145152P2 para sus proyectos. Es un componente versátil, de alta calidad y con una buena relación precio-calidad, especialmente cuando se compra en plataformas como AliExpress. Asegúrate de seguir los pasos mencionados en este artículo para integrarlo correctamente en tu sistema y aprovechar al máximo sus capacidades.
