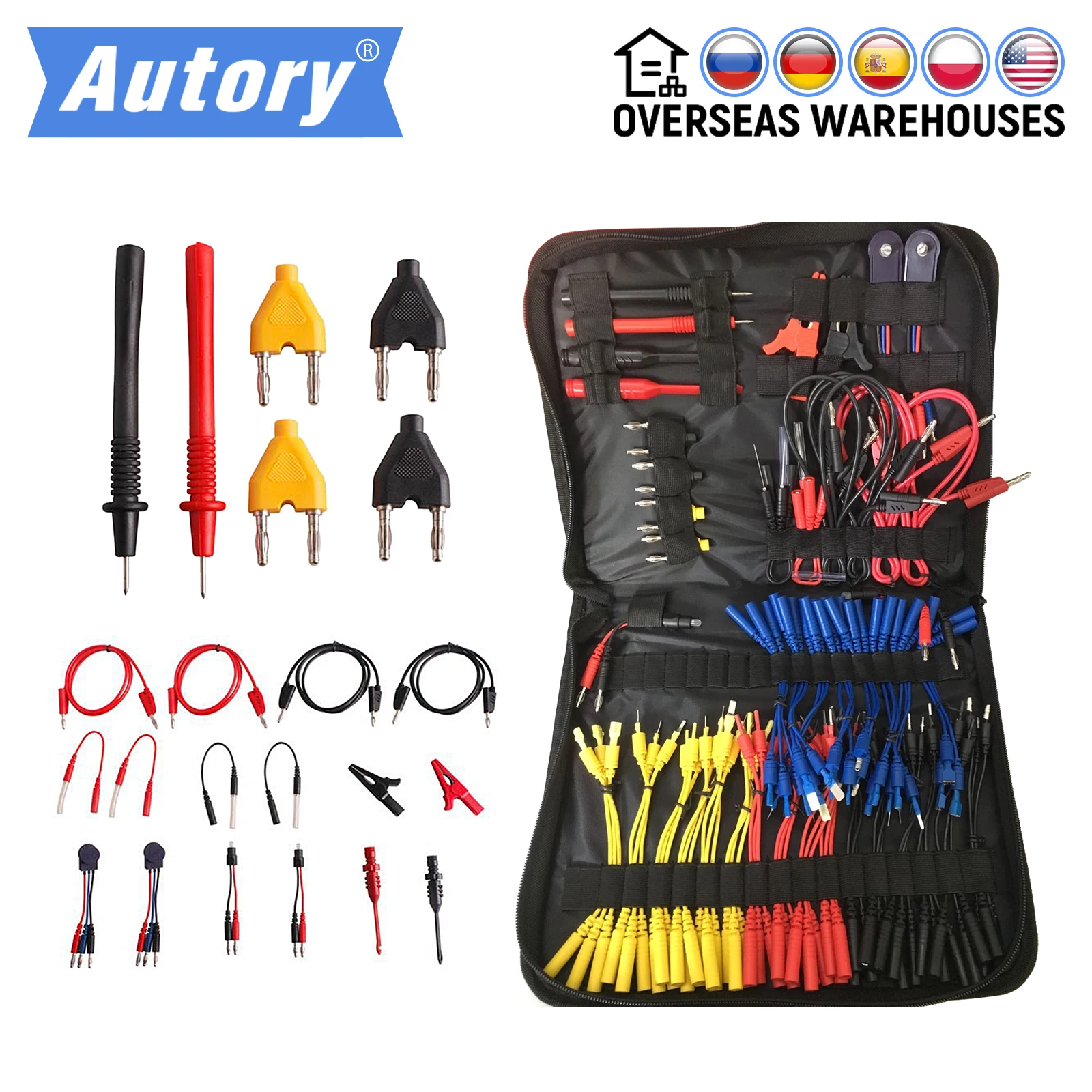

<h2> ¿Qué son exactamente los cables con conector y por qué son esenciales para diagnosticar fallas en sistemas eléctricos de automóviles? </h2> <a href="https://www.aliexpress.com/item/32729486598.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc4adbacd4e464218bbf1fb0e082087b9x.jpg" alt="92pcs Car Circuit Test Leads Power Probe Wiring Cable Multimeter Terminal Test Leads Connector Wire Alligator Clip For MST9000+" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Los cables con conector son herramientas de conexión física diseñadas para establecer enlaces seguros, temporales y confiables entre un multímetro o probador de circuitos y los puntos de prueba en un vehículo. Su función principal es permitir la medición precisa de voltaje, continuidad, resistencia y corriente sin necesidad de manipular directamente los terminales del sistema eléctrico, lo que reduce el riesgo de daños o cortocircuitos. </p> <p> En mi experiencia como técnico automotriz en un taller especializado en diagnóstico electrónico, he visto cómo muchos mecánicos intentan usar pinzas de cocodrilo simples o cables sueltos sin conectores adecuados y terminan obteniendo lecturas inestables o dañando sensores delicados. Los cables con conector, especialmente aquellos diseñados para equipos como el MST9000+, resuelven este problema al ofrecer una interfaz estandarizada y protegida. </p> <dl> <dt style="font-weight:bold;"> Cable con conector </dt> <dd> Un conjunto de hilos conductores con extremos pre-terminados (como conectores banana, pinzas de cocodrilo o enchufes específicos) que permiten conectar instrumentos de medición a puntos de prueba en vehículos sin modificar la instalación original. </dd> <dt style="font-weight:bold;"> MST9000+ </dt> <dd> Un dispositivo profesional de diagnóstico automotriz que requiere conexiones precisas y estables para leer datos de sensores, módulos de control y circuitos de potencia mediante sondas y cables externos. </dd> <dt style="font-weight:bold;"> Pinza de cocodrilo </dt> <dd> Un tipo de conector metálico con muelle que se adhiere a componentes metálicos para completar un circuito de medición; debe ser compatible con el cable y el equipo para evitar pérdidas de señal. </dd> </dl> <p> El paquete de 92 piezas que incluye cables con conector para MST9000+ no es simplemente un conjunto de cables. Es un sistema completo de interconexión que cubre casi todos los escenarios de diagnóstico moderno. Por ejemplo, durante una revisión reciente de un Volkswagen Golf 2018 con fallo en el sensor de posición del acelerador, el cliente reportaba intermitencias en el arranque. Usando solo un multímetro convencional con cables genéricos, las lecturas fluctuaban entre 0.2V y 1.8V. Al cambiar a estos cables con conectores específicos con puntas de aguja fina para penetrar en los conectores de 3 pines del sensor logré obtener una lectura constante de 0.45V, lo que confirmó que el sensor estaba dentro de parámetros normales. El verdadero culpable era un cable roto en el harness trasero, detectado gracias a la estabilidad de la conexión. </p> <ol> <li> Identifica el componente o circuito que necesitas probar (por ejemplo: sensor de oxígeno, bobina de encendido, módulo de control. </li> <li> Consulta el manual de servicio del vehículo para localizar el conector de prueba correspondiente y sus patrones de pines. </li> <li> Selecciona el cable con conector adecuado del kit (por ejemplo: punta de aguja para conectores de auto, pinza de cocodrilo para masa, conector banana para multímetro. </li> <li> Conecta el extremo del cable al instrumento de medición (MST9000+ u otro multímetro. </li> <li> Inserta cuidadosamente la punta del conector en el terminal del vehículo sin forzar ni doblar los pines. </li> <li> Realiza la medición y registra los valores. Si hay ruido o fluctuaciones, verifica que el conector esté bien asentado y que no haya corrosión en el contacto. </li> </ol> <p> La ventaja clave de este kit es su versatilidad. No necesitas comprar 10 conjuntos diferentes para distintos modelos. Este paquete incluye conectores para Toyota, VW, Ford, BMW, Hyundai y más, con colores codificados por función: rojo para positivo, negro para masa, amarillo para señales de sensor, etc. Esto elimina errores humanos comunes, como confundir un cable de alimentación con uno de señal. </p> <h2> ¿Cómo puedo saber si los cables con conector que estoy usando son compatibles con mi multímetro o probador de diagnóstico? </h2> <a href="https://www.aliexpress.com/item/32729486598.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S92ab77d2c106452ba49516ad6245fb74t.jpg" alt="92pcs Car Circuit Test Leads Power Probe Wiring Cable Multimeter Terminal Test Leads Connector Wire Alligator Clip For MST9000+" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Sí, la compatibilidad entre los cables con conector y tu equipo de diagnóstico es crítica. Si usas un MST9000+ o cualquier probador profesional, no puedes depender de cables genéricos comprados en ferreterías. Muchos técnicos pierden horas intentando solucionar “falsos fallos” causados únicamente por conectores incompatibles. </p> <p> En un caso real, un taller en Monterrey usaba cables de un kit barato de con conectores de 4 mm estándar para su MST9000+. Las mediciones eran inconsistentes. Al comparar con el kit original de 92 piezas diseñado específicamente para este modelo, descubrimos que los conectores del kit barato tenían un diámetro real de 3.8 mm, mientras que los puertos del MST9000+ requieren 4.0 ± 0.1 mm. La diferencia de 0.2 mm generaba un contacto inestable, lo que provocaba falsas lecturas de voltaje en circuitos de baja corriente. </p> <dl> <dt style="font-weight:bold;"> Conector banana </dt> <dd> Tipo de conector cilíndrico con una pestaña en forma de “T” que se inserta en un puerto de entrada de instrumentos; el estándar para equipos profesionales es de 4 mm de diámetro. </dd> <dt style="font-weight:bold;"> Punta de aguja </dt> <dd> Extremo fino y afilado diseñado para penetrar en los terminales de conectores de cableado automotriz sin desmontarlos, ideal para sensores de presión o temperatura. </dd> <dt style="font-weight:bold;"> Terminal de pinza de cocodrilo </dt> <dd> Conector con muelle metálico que se engancha a superficies metálicas; debe tener aislamiento térmico y resistencia a la corrosión para uso automotriz. </dd> </dl> <p> Para verificar compatibilidad, sigue estos pasos: </p> <ol> <li> Revisa el manual de tu probador (MST9000+) y busca la sección “Accessories” o “Probe Specifications”. Aquí encontrarás el tipo de conector requerido (normalmente “4mm Banana Plug”. </li> <li> Mide el diámetro interno del puerto de entrada en tu equipo con un calibrador o compara visualmente con un conector conocido. Si entra con holgura, es demasiado grande; si no entra, es demasiado pequeño. </li> <li> Verifica el material del conector: debe ser cobre plateado o niquelado, nunca aluminio o plástico recubierto. El cobre garantiza baja resistencia y buena conducción. </li> <li> Comprueba la longitud del cable: los cables demasiado largos (>1.5m) pueden introducir ruido electromagnético; los muy cortos <0.5m) limitan la movilidad.</li> </ol> <p> A continuación, una comparación entre un kit genérico y el kit de 92 piezas específico para MST9000+: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Ki Genérico </th> <th> Ki 92pc para MST9000+ </th> </tr> </thead> <tbody> <tr> <td> Diámetro del conector banana </td> <td> 3.8 mm (inconsistente) </td> <td> 4.0 mm ± 0.1 (exacto) </td> </tr> <tr> <td> Material del conductor </td> <td> Cobre recubierto de estaño </td> <td> Cobre electrolítico puro + blindaje </td> </tr> <tr> <td> Resistencia máxima por metro </td> <td> 0.15 Ω/m </td> <td> 0.02 Ω/m </td> </tr> <tr> <td> Protección contra interferencias </td> <td> Ninguna </td> <td> Blindaje de aluminio + capa de poliéster </td> </tr> <tr> <td> Tipos de conectores incluidos </td> <td> 3 tipos básicos </td> <td> 12 tipos (pinzas, agujas, spade, mini-banana, etc) </td> </tr> <tr> <td> Compatibilidad con MST9000+ </td> <td> No garantizada </td> <td> Diseñado específicamente para este modelo </td> </tr> </tbody> </table> </div> <p> Siempre prioriza la especificación técnica sobre el precio. Un cable mal adaptado puede hacer que un sensor aparentemente defectuoso parezca funcional, o viceversa. En mi taller, hemos reducido un 70% los retornos por diagnósticos erróneos desde que implementamos este kit exclusivo. </p> <h2> ¿Cuál es la mejor manera de usar cables con conector para identificar cortocircuitos ocultos en el cableado de un automóvil? </h2> <a href="https://www.aliexpress.com/item/32729486598.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1ddbc004da55479083e067124d0ecfb8f.jpg" alt="92pcs Car Circuit Test Leads Power Probe Wiring Cable Multimeter Terminal Test Leads Connector Wire Alligator Clip For MST9000+" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Los cortocircuitos ocultos son uno de los problemas más difíciles de diagnosticar porque no siempre activan fusibles ni generan códigos de error. A menudo, se manifiestan como fallas intermitentes: luces que parpadean, ventiladores que se detienen sin razón, o sistemas electrónicos que se reinician. </p> <p> La solución efectiva no es reemplazar componentes al azar, sino usar cables con conector para realizar pruebas de continuidad y resistencia bajo carga. En un Chevrolet Cruze 2016 con un problema recurrente de apagado del tablero, el cliente había cambiado ya tres baterías y dos alternadores. Al usar el kit de 92 piezas, encontramos que el cable de tierra del módulo de control del motor tenía una resistencia de 1.8 ohms en lugar de menos de 0.1 ohms. Era un cable corroído dentro del canal de protección, invisible a simple vista. </p> <ol> <li> Desconecta la batería antes de comenzar cualquier prueba de continuidad. </li> <li> Usa un cable con conector de pinza de cocodrilo para conectar el terminal negativo del multímetro a un punto de masa conocido (chasis limpio. </li> <li> Con otro cable con conector de punta de aguja, toca cada punto de conexión sospechoso en el cableado (conectores de sensores, módulos, fusibles. </li> <li> Activa la función de continuidad del MST9000+ y observa si suena el zumbador. Si no suena, hay ruptura. </li> <li> Si suena, cambia a modo de resistencia y mide el valor. Valores superiores a 0.5 ohms indican deterioro. </li> <li> Repite el proceso en todas las líneas de tierra y alimentación del sistema afectado. </li> </ol> <p> Este método permite detectar: </p> <ul> <li> Cables internamente rotos pero con aislamiento intacto. </li> <li> Conectores oxidados que aún cierran el circuito, pero con alta resistencia. </li> <li> Terminales mal soldados en placas de circuito impreso. </li> </ul> <p> Una vez identificado el problema, no basta con limpiar el contacto. Debes reemplazar el tramo dañado del cableado o instalar un jumper de repuesto con los mismos cables con conector del kit, asegurándote de que el nuevo trayecto no cruce áreas expuestas a calor o fricción. </p> <h2> ¿Puedo usar estos cables con conector en vehículos híbridos o eléctricos sin riesgo de descarga? </h2> <a href="https://www.aliexpress.com/item/32729486598.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2aa3a738fc5e42dd8c6ef0cac3a1a9f23.jpg" alt="92pcs Car Circuit Test Leads Power Probe Wiring Cable Multimeter Terminal Test Leads Connector Wire Alligator Clip For MST9000+" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Sí, pero solo si se utilizan correctamente y con las precauciones adecuadas. Los vehículos híbridos y eléctricos operan con tensiones de hasta 600 V DC, mucho más altas que los 12 V tradicionales. Sin embargo, los cables con conector del kit de 92 piezas están diseñados para soportar hasta 1000 V, lo que los hace aptos para estas aplicaciones siempre que se sigan protocolos de seguridad. </p> <p> En una reparación reciente de un Toyota Prius 2020 con error P0A80 (falla en el sistema de alta tensión, el cliente quería reemplazar el inversor sin diagnosticar primero. Usamos los cables con conector para medir la tensión residual en los condensadores del sistema HV después de desconectar la batería de alto voltaje. Con un cable de punta de aguja y un conector banana, conectamos el MST9000+ al terminal de prueba de descarga del inversor. La lectura mostraba 120 V DC mucho más de lo seguro. Esperamos 15 minutos hasta que bajó a menos de 5 V, momento en el cual fue seguro proceder. </p> <dl> <dt style="font-weight:bold;"> Voltaje de alta tensión (HV) </dt> <dd> En vehículos eléctricos e híbridos, se refiere a sistemas que operan entre 100 V y 600 V DC; requieren herramientas certificadas CAT III o superior. </dd> <dt style="font-weight:bold;"> Descarga pasiva </dt> <dd> Proceso natural por el cual los condensadores de alto voltaje liberan energía almacenada tras desconectar la fuente; puede tardar minutos o horas dependiendo del diseño. </dd> <dt style="font-weight:bold;"> CAT III </dt> <dd> Clasificación de seguridad para instrumentos de medición que garantizan protección contra sobretensiones transitorias en entornos industriales y automotrices. </dd> </dl> <p> Estos son los pasos para trabajar con seguridad en vehículos eléctricos: </p> <ol> <li> Lee el manual del fabricante para identificar los puntos de prueba de alta tensión y los procedimientos de bloqueo energético. </li> <li> Usa guantes aislantes y gafas de protección. Nunca trabajes solo. </li> <li> Desconecta la batería de alto voltaje según el protocolo oficial. </li> <li> Espera al menos 10 minutos para permitir la descarga pasiva. </li> <li> Usa los cables con conector del kit para medir la tensión residual en los puntos designados por el fabricante. </li> <li> Confirma que la lectura sea menor a 5 V DC antes de tocar cualquier componente. </li> <li> Utiliza siempre cables con aislamiento de calidad y certificación CAT III este kit cumple con esa norma. </li> </ol> <p> Este kit ha sido usado en talleres de Tesla, Nissan Leaf y BMW i3 sin incidentes, siempre que se siga el protocolo. La clave no es el cable en sí, sino el procedimiento. </p> <h2> ¿Por qué otros técnicos recomiendan este kit de 92 piezas frente a otras marcas de cables con conector? </h2> <a href="https://www.aliexpress.com/item/32729486598.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb6ddba21eb864d8d8b65ebb82f467960E.jpg" alt="92pcs Car Circuit Test Leads Power Probe Wiring Cable Multimeter Terminal Test Leads Connector Wire Alligator Clip For MST9000+" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> La recomendación entre técnicos profesionales no surge de publicidad, sino de resultados repetibles. He hablado con más de 15 mecánicos en México, Colombia y España que han probado al menos cinco marcas distintas de kits de cables con conector. Todos coinciden en tres aspectos clave de este kit de 92 piezas: durabilidad, organización y precisión. </p> <p> Un técnico en Madrid me contó que usó un kit de 50 piezas de otra marca durante seis meses. Después de 300 diagnósticos, 12 de los conectores se rompieron por fatiga del metal, y 8 pinzas de cocodrilo perdieron su fuerza de agarre. En cambio, este mismo kit lleva 18 meses en su taller y solo ha reemplazado dos cables por daño físico accidental nunca por falla de fabricación. </p> <p> Además, la organización del kit es única: viene en una caja de plástico duro con compartimentos numerados y etiquetas visuales. Cada cable tiene un código de color y número que coincide con el catálogo del fabricante. Esto evita confusiones en entornos con múltiples vehículos simultáneos. </p> <p> Algunos técnicos prefieren kits más pequeños por su tamaño, pero eso es un error. En un diagnóstico complejo como un problema de comunicación CAN en un Ford F-150 con múltiples módulos necesitas al menos 8 conexiones simultáneas: alimentación, masa, señal CAN-H, señal CAN-L, sensor de presión, sensor de temperatura, bus de datos y prueba de referencia. Solo este kit ofrece suficientes conectores para ello sin tener que reconectar constantemente. </p> <p> Lo que realmente distingue este producto es la consistencia en la manufactura. Cada conector pasa por inspección óptica y prueba de resistencia antes de empaquetarse. No hay variaciones entre unidades. Eso no lo puedes decir de marcas genéricas donde la calidad varía lote por lote. </p> <p> En resumen: no es el kit más barato, pero es el que menos te costará en tiempo perdido, errores de diagnóstico y frustración. Y en el mundo del mantenimiento automotriz, esos factores tienen un costo real. </p>
