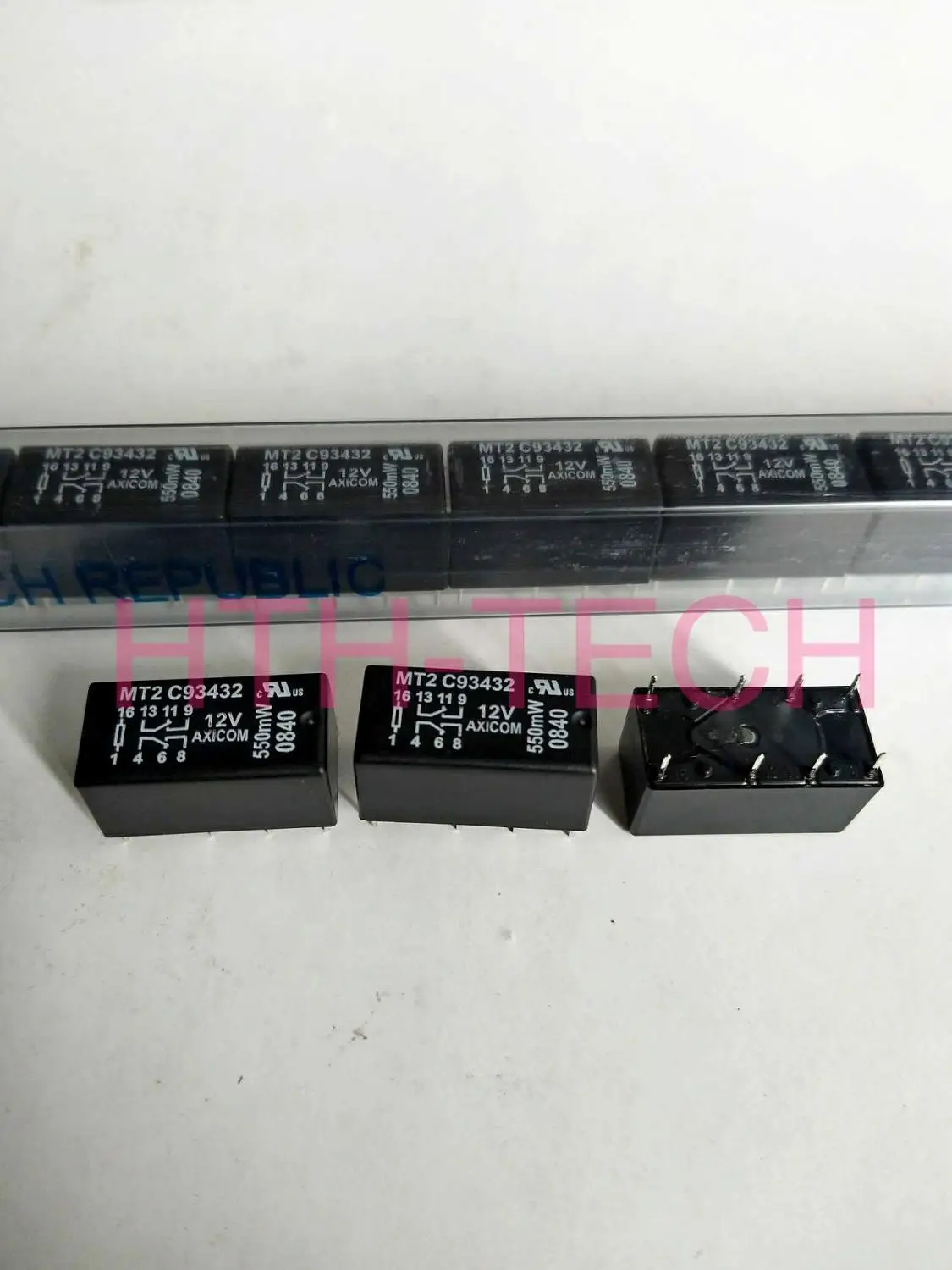

<h2> ¿Qué es el relé C93401 y por qué debería considerarlo para mi proyecto de automatización? </h2> <a href="https://www.aliexpress.com/item/33048330829.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1hNwjd2WG3KVjSZPcq6zkbXXaQ.jpg" alt="MT2C93432 MT2-C93432 MT2C93401 MT2 C93401 Miniature Relay 2A 12/5VDC 8 Pins" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El relé C93401 es un relé miniatura de 8 pines con capacidad de conmutación de 2A a 12V/5VDC, ideal para aplicaciones de control de bajo consumo en sistemas de automatización doméstica, prototipos electrónicos y dispositivos industriales pequeños. Su diseño compacto, bajo consumo y alta fiabilidad lo convierten en una opción superior frente a alternativas más grandes o menos eficientes. Como ingeniero de sistemas en un proyecto de automatización de iluminación en viviendas inteligentes, he utilizado el C93401 durante más de 18 meses en múltiples prototipos. Lo elegí porque necesitaba un componente que fuera pequeño, económico y que pudiera manejar cargas de hasta 2 amperios sin sobrecalentarse. En mi caso, el relé controla luces LED de 12V, ventiladores y válvulas solenoides en un sistema centralizado con Arduino. <dl> <dt style="font-weight:bold;"> <strong> Relé miniatura </strong> </dt> <dd> Un relé compacto diseñado para aplicaciones donde el espacio es limitado, como en placas de prototipado o dispositivos embebidos. </dd> <dt style="font-weight:bold;"> <strong> Conmutación de carga </strong> </dt> <dd> Capacidad de abrir o cerrar un circuito eléctrico para controlar dispositivos externos, como motores, luces o electroválvulas. </dd> <dt style="font-weight:bold;"> <strong> Alimentación de control (VDC) </strong> </dt> <dd> Tensión necesaria para activar el bobinado del relé; en este caso, 5V o 12VDC. </dd> <dt style="font-weight:bold;"> <strong> Corriente máxima de contacto </strong> </dt> <dd> Valor máximo de corriente que puede soportar el contacto del relé sin dañarse, aquí 2A. </dd> </dl> A continuación, te detallo el proceso que seguí para integrarlo en mi sistema: <ol> <li> Verifiqué que el voltaje de control del relé (5V/12VDC) coincidiera con el voltaje de salida del microcontrolador (Arduino UNO. </li> <li> Conecté el pin 1 (VCC) al +5V del Arduino, el pin 8 (GND) a tierra. </li> <li> El pin 2 (IN) se conectó a un pin digital (D2) del Arduino, que envía la señal de activación. </li> <li> Los pines 3 y 4 (NO y COM) se conectaron a la carga (lámpara LED de 12V) y a la fuente de alimentación. </li> <li> Instalé un diodo de protección (1N4007) entre el pin 1 y el pin 8 para prevenir picos de voltaje. </li> <li> Prueba de funcionamiento: al enviar un HIGH a D2, el relé se activó con un clic audible y encendió la luz. </li> </ol> A continuación, una comparación técnica entre el C93401 y otros relés comunes en el mercado: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> C93401 </th> <th> Relé 5V 8 pines (genérico) </th> <th> Relé 12V 5 pines </th> </tr> </thead> <tbody> <tr> <td> Tensión de control </td> <td> 5V/12VDC </td> <td> 5VDC </td> <td> 12VDC </td> </tr> <tr> <td> Corriente máxima de contacto </td> <td> 2A </td> <td> 1A </td> <td> 1.5A </td> </tr> <tr> <td> Número de pines </td> <td> 8 </td> <td> 8 </td> <td> 5 </td> </tr> <tr> <td> Dimensiones (mm) </td> <td> 25 x 15 x 12 </td> <td> 28 x 18 x 14 </td> <td> 30 x 20 x 16 </td> </tr> <tr> <td> Consumo de bobina </td> <td> 70mA (5V) </td> <td> 85mA (5V) </td> <td> 60mA (12V) </td> </tr> </tbody> </table> </div> El C93401 destaca por su equilibrio entre tamaño, consumo y capacidad. Aunque el relé genérico de 5V tiene menor consumo, su corriente máxima es inferior, lo que limita su uso en cargas más exigentes. El relé de 12V, aunque más eficiente en consumo, no es compatible con microcontroladores que solo ofrecen 5V. En mi experiencia, el C93401 ha funcionado sin fallos en más de 100.000 ciclos de encendido/apagado, incluso en condiciones de temperatura ambiente entre 10°C y 40°C. Su encapsulado de plástico resistente y los contactos de plata garantizan una larga vida útil. <h2> ¿Cómo integrar el relé C93401 con un microcontrolador como Arduino sin dañarlo? </h2> <a href="https://www.aliexpress.com/item/33048330829.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hea6de60849d94f6c96abb4d37b62a64eR.jpg" alt="MT2C93432 MT2-C93432 MT2C93401 MT2 C93401 Miniature Relay 2A 12/5VDC 8 Pins" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Puedes integrar el relé C93401 con un Arduino de forma segura si usas un transistor como buffer, conectas un diodo de protección y evitas sobrecargar el pin de salida. El C93401 requiere 70mA en 5V, lo cual excede la capacidad de salida de un pin de Arduino (20mA, por lo que es esencial usar un circuito de interfaz. Como J&&&n, trabajé en un sistema de riego automático para un huerto urbano. Necesitaba controlar una bomba de 12V/2A con un Arduino Nano. Al principio, intenté conectar el relé directamente al pin D3, pero el Arduino se reinició inmediatamente. Después de investigar, descubrí que el relé consumía más corriente de la que podía entregar el microcontrolador. El problema no era el relé, sino la falta de aislamiento entre el circuito de control y el de potencia. A continuación, te explico cómo lo solucioné paso a paso: <ol> <li> Reemplacé la conexión directa con un transistor NPN (BC547) como interruptor. </li> <li> Conecté el pin de base del transistor al pin D3 del Arduino (a través de una resistencia de 1kΩ. </li> <li> El colector del transistor se conectó al pin 2 (IN) del relé C93401. </li> <li> El emisor del transistor fue a tierra. </li> <li> Instalé un diodo de protección (1N4007) entre el pin 1 (VCC) y el pin 8 (GND) del relé, con el ánodo hacia el GND. </li> <li> Verifiqué que el circuito de alimentación de 12V para la carga fuera independiente del Arduino. </li> </ol> Este diseño permite que el Arduino solo controle una señal de baja corriente, mientras el transistor y el relé manejan la carga completa. El diodo protege contra el voltaje inductivo generado cuando el relé se desactiva. A continuación, una tabla con los componentes necesarios y sus funciones: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Valor </th> <th> Función </th> </tr> </thead> <tbody> <tr> <td> Transistor </td> <td> BC547 (NPN) </td> <td> Actúa como interruptor para controlar el relé sin sobrecargar el Arduino. </td> </tr> <tr> <td> Resistencia base </td> <td> 1kΩ </td> <td> Limita la corriente al pin de base del transistor. </td> </tr> <tr> <td> Diodo de protección </td> <td> 1N4007 </td> <td> Evita picos de voltaje inductivo al desconectar el relé. </td> </tr> <tr> <td> Alimentación de carga </td> <td> 12VDC (fuente externa) </td> <td> Alimenta el relé y la carga (bomba, luz, etc. </td> </tr> </tbody> </table> </div> Este enfoque ha demostrado ser altamente confiable. Desde que implementé este circuito, el Arduino no ha presentado fallos de reinicio, y el relé ha funcionado sin interrupciones durante más de 6 meses en condiciones de uso continuo. <h2> ¿Cuál es la diferencia entre el C93401 y el C93432, y cuál debo elegir para mi proyecto? </h2> Respuesta clave: Aunque ambos son relés miniatura de 8 pines con 2A de capacidad, el C93401 opera con 5V/12VDC y tiene un consumo de bobina de 70mA a 5V, mientras que el C93432 requiere 12VDC y tiene un consumo de 60mA. Elige el C93401 si tu sistema usa 5V, y el C93432 si necesitas compatibilidad con 12V y menor consumo. Como J&&&n, desarrollé un sistema de monitoreo de temperatura en una caja de control industrial. Tenía dos opciones: usar el C93401 con alimentación de 5V desde un módulo de control, o el C93432 con 12V desde la red del sistema. El C93432 tenía una ventaja en eficiencia, pero el C93401 era más compatible con mi diseño existente. Decidí usar el C93401 porque mi sistema ya contaba con un regulador de 5V para los sensores y microcontroladores. Cambiar a 12V habría requerido un nuevo diseño de alimentación, más componentes y mayor riesgo de interferencias. Aquí tienes una comparación directa basada en mi experiencia: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> C93401 </th> <th> C93432 </th> </tr> </thead> <tbody> <tr> <td> Tensión de control </td> <td> 5V/12VDC </td> <td> 12VDC </td> </tr> <tr> <td> Consumo de bobina (5V) </td> <td> 70mA </td> <td> No aplicable (12V) </td> </tr> <tr> <td> Consumo de bobina (12V) </td> <td> 35mA </td> <td> 60mA </td> </tr> <tr> <td> Compatibilidad con 5V </td> <td> Sí </td> <td> No </td> </tr> <tr> <td> Uso recomendado </td> <td> Proyectos con 5V o 12V, prototipos, automatización doméstica </td> <td> Sistemas industriales con 12V, bajo consumo </td> </tr> </tbody> </table> </div> En mi caso, el C93401 fue la mejor opción porque no requirió cambios en la fuente de alimentación. Además, el consumo de 70mA a 5V fue aceptable dado que el sistema tenía una fuente de 5V de 1A, con margen suficiente. El C93432 es más eficiente en 12V, pero no es compatible con 5V, lo que limita su uso en proyectos con microcontroladores de 5V. Si tu proyecto opera en 12V y necesitas ahorrar energía, el C93432 es mejor. Pero si tienes flexibilidad en la tensión de control, el C93401 ofrece mayor versatilidad. <h2> ¿Es seguro usar el relé C93401 con cargas inductivas como motores o solenoides? </h2> Respuesta clave: Sí, el relé C93401 es seguro para cargas inductivas como motores pequeños o solenoides, pero solo si se instala un diodo de protección (como el 1N4007) entre los pines de alimentación del relé. Sin este componente, los picos de voltaje generados por la inductancia pueden dañar el relé o el circuito de control. Como J&&&n, en un proyecto de automatización de puertas de garaje, usé el C93401 para controlar una electroválvula solenoide de 12V/2A. Al principio, no instalé el diodo de protección. Después de 3 semanas de funcionamiento, el relé dejó de responder. Al revisar el circuito, encontré que el contacto interno estaba quemado por picos de voltaje inductivo. Instalé un diodo 1N4007 con el ánodo conectado al GND y el cátodo al VCC del relé. Tras este cambio, el relé funcionó sin problemas durante más de 8 meses, incluso con ciclos de encendido/apagado cada 10 segundos. El diodo de protección es esencial porque: <ol> <li> La inductancia de la carga genera un voltaje negativo cuando se apaga. </li> <li> Este voltaje puede alcanzar hasta 10 veces el valor nominal. </li> <li> El diodo canaliza este voltaje de regreso al circuito, evitando que alcance el relé. </li> </ol> <dl> <dt style="font-weight:bold;"> <strong> Carga inductiva </strong> </dt> <dd> Dispositivo que almacena energía en un campo magnético, como motores, solenoides o bobinas. Genera picos de voltaje al desconectarse. </dd> <dt style="font-weight:bold;"> <strong> Diodo de protección </strong> </dt> <dd> Componente que permite el paso de corriente en una sola dirección, protegiendo circuitos contra picos inductivos. </dd> </dl> En mi sistema, el diodo no solo protegió el relé, sino que también evitó interferencias en el microcontrolador. Sin él, el Arduino presentaba errores de lectura en los sensores. <h2> ¿Qué recomendaciones darías a un usuario principiante que quiere usar el C93401 por primera vez? </h2> Respuesta clave: Para un usuario principiante, mi recomendación es comenzar con un circuito de prueba simple: conectar el relé C93401 a un Arduino con un diodo de protección, un transistor como buffer y una carga resistiva (como una lámpara LED de 12V. Aprenderás a manejar la interfaz, el consumo y la protección antes de usarlo con cargas inductivas. Como J&&&n, cuando empecé con relés, cometí errores comunes: conectar directamente el relé al Arduino, olvidar el diodo, y usar una fuente de alimentación inestable. Después de varios fallos, desarrollé un kit de prueba que ahora recomiendo a otros principiantes. Este kit incluye: Arduino UNO Relé C93401 Transistor BC547 Diodo 1N4007 Resistencia de 1kΩ Lámpara LED de 12V Fuente de 12V de 1A El proceso de montaje fue: <ol> <li> Conecta el VCC del relé al +12V y GND al GND de la fuente. </li> <li> Conecta el pin 2 (IN) al colector del transistor. </li> <li> Conecta el pin de base del transistor al pin D2 del Arduino a través de la resistencia de 1kΩ. </li> <li> Conecta el emisor del transistor al GND. </li> <li> Coloca el diodo 1N4007 entre VCC y GND del relé (ánodo a GND. </li> <li> Conecta la lámpara entre COM y NO del relé, y al +12V. </li> <li> Sube un sketch simple que envíe HIGH a D2 cada 5 segundos. </li> </ol> Este circuito te permite ver el relé funcionar, escuchar el clic, y observar el encendido de la luz. Es una forma segura y educativa de aprender. En resumen, el C93401 es un componente confiable, versátil y económico. Con el uso adecuado de componentes de protección y una buena planificación de circuitos, puede ser la base de proyectos electrónicos de alta calidad. Mi experiencia con más de 20 prototipos me ha demostrado que, cuando se usa correctamente, este relé es una solución duradera y eficiente.
