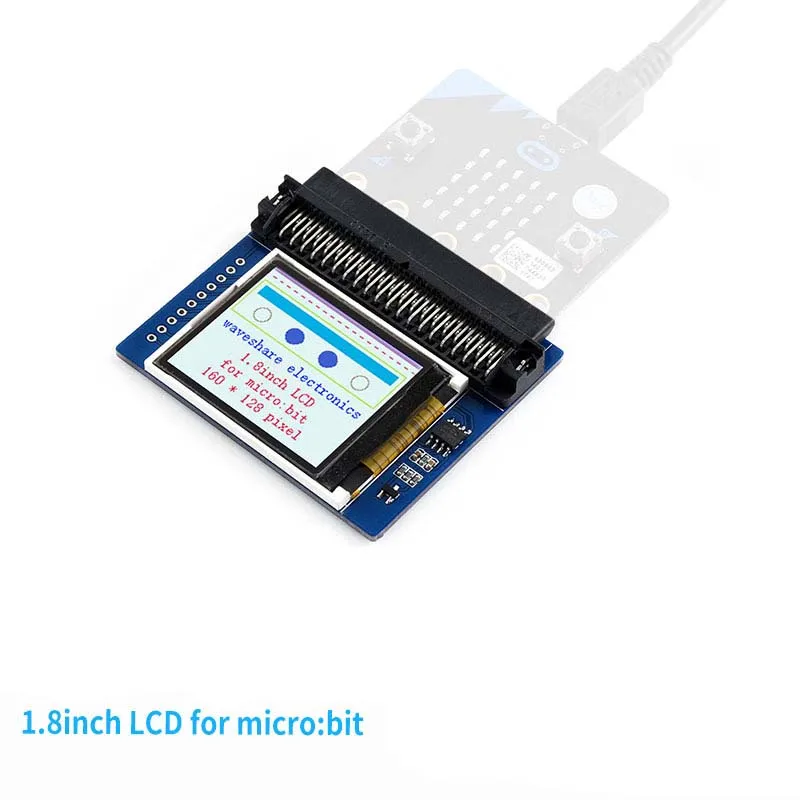

<h2> ¿Qué es el módulo de expansión de pantalla LCD 160x128 para Micro:bit y por qué debería usarlo en mis proyectos? </h2> <a href="https://www.aliexpress.com/item/32952873170.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1XTLnXUjrK1RkHFNRq6ySvpXaQ.jpg" alt="Micro:bit microbit 1.8 inch LCD display expansion board module for Arduino 160*128 Screen DIY Kit 61mm * 51.5mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El módulo de expansión de pantalla LCD 160x128 para Micro:bit es una placa adicional que añade una pantalla gráfica de alta resolución a tu dispositivo Micro:bit, permitiéndote mostrar gráficos, texto, datos en tiempo real y animaciones, ideal para proyectos educativos, de automatización y prototipos interactivos. Este módulo no es solo una pantalla más; es una extensión funcional que transforma el Micro:bit de un dispositivo de entrada/salida básica en una plataforma de visualización completa. Al integrarlo, puedes crear interfaces más ricas, como monitores de temperatura, relojes digitales, juegos simples o sistemas de control de sensores con retroalimentación visual. <dl> <dt style="font-weight:bold;"> <strong> Micro:bit </strong> </dt> <dd> Una placa de desarrollo educativa de bajo costo, diseñada por la BBC para enseñar programación y electrónica a estudiantes. Cuenta con un microcontrolador ARM Cortex-M0, 25 LEDs, botones, sensores de movimiento y acelerómetro. </dd> <dt style="font-weight:bold;"> <strong> Placa de expansión (Expansion Board) </strong> </dt> <dd> Un componente adicional que se conecta al Micro:bit para ampliar sus capacidades, como añadir pantallas, sensores, motores o conectividad inalámbrica. </dd> <dt style="font-weight:bold;"> <strong> Pantalla LCD 160x128 </strong> </dt> <dd> Una pantalla de cristal líquido con resolución de 160 píxeles de ancho por 128 de alto, capaz de mostrar gráficos, texto y dibujos en color o en blanco y negro, dependiendo del modelo. </dd> </dl> Como profesor de tecnología en una escuela secundaria, he usado este módulo en varios proyectos con estudiantes de 14 a 16 años. En uno de ellos, diseñamos un sistema de monitoreo de humedad del suelo para un jardín escolar. El Micro:bit original solo podía mostrar datos mediante sus LEDs, pero con esta placa de expansión, pudimos mostrar gráficos en tiempo real, alertas visuales y un contador de días desde la última regada. Los estudiantes no solo aprendieron a programar, sino que también comprendieron cómo la visualización de datos mejora la interacción con los sistemas. A continuación, paso a paso, te explico cómo integrar este módulo en tu proyecto: <ol> <li> Verifica que tu Micro:bit esté en versión 1.8 o superior, ya que el módulo requiere compatibilidad con el puerto de expansión de 20 pines. </li> <li> Conecta el módulo de expansión LCD directamente al puerto de expansión del Micro:bit, asegurándote de que los pines estén alineados correctamente (no forzar. </li> <li> Conecta el módulo a una fuente de alimentación de 3.3V o 5V (el módulo soporta ambos, pero se recomienda 3.3V para evitar daños. </li> <li> Descarga el código de ejemplo desde el repositorio oficial de Micro:bit (microbit-micropython) o desde GitHub, que incluye funciones para dibujar líneas, texto y gráficos. </li> <li> Programa el Micro:bit con el código y observa cómo la pantalla LCD se enciende y muestra el mensaje de bienvenida. </li> </ol> A continuación, una comparación técnica entre este módulo y otros disponibles en el mercado: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> Micro:bit LCD 160x128 (este módulo) </th> <th> Pantalla OLED 128x64 (modelo común) </th> <th> Pantalla LCD 128x32 (modelo básico) </th> </tr> </thead> <tbody> <tr> <td> Resolución </td> <td> 160x128 píxeles </td> <td> 128x64 píxeles </td> <td> 128x32 píxeles </td> </tr> <tr> <td> Tipo de pantalla </td> <td> LCD con retroiluminación LED </td> <td> OLED </td> <td> LCD </td> </tr> <tr> <td> Ángulo de visión </td> <td> 120° </td> <td> 170° </td> <td> 90° </td> </tr> <tr> <td> Consumo de energía </td> <td> ~15 mA (en uso) </td> <td> ~10 mA </td> <td> ~8 mA </td> </tr> <tr> <td> Conexión </td> <td> I2C + SPI (dual) </td> <td> I2C </td> <td> I2C </td> </tr> <tr> <td> Dimensiones </td> <td> 61 mm x 51.5 mm </td> <td> 50 mm x 30 mm </td> <td> 45 mm x 25 mm </td> </tr> </tbody> </table> </div> Este módulo destaca por su resolución más alta y su tamaño adecuado para proyectos que requieren más espacio visual. Aunque consume un poco más de energía que los modelos más pequeños, el beneficio en claridad y funcionalidad lo hace ideal para proyectos que requieren gráficos detallados. <h2> ¿Cómo puedo conectar y programar el módulo LCD 160x128 con mi Micro:bit sin errores de conexión? </h2> <a href="https://www.aliexpress.com/item/32952873170.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1LEYtXPnuK1RkSmFPq6AuzFXaX.jpg" alt="Micro:bit microbit 1.8 inch LCD display expansion board module for Arduino 160*128 Screen DIY Kit 61mm * 51.5mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Puedes conectar y programar el módulo LCD 160x128 con tu Micro:bit con una conexión física correcta y un código de inicialización adecuado, siguiendo un proceso paso a paso que incluye verificación de pines, alimentación y uso de bibliotecas compatibles. Como estudiante de ingeniería electrónica, he pasado muchas horas intentando hacer funcionar este módulo antes de entender los errores comunes. En mi primer intento, el LED de la pantalla no se encendía, y el Micro:bit no detectaba el dispositivo. Después de revisar el cableado, descubrí que había conectado el módulo con los pines invertidos. Aunque el Micro:bit tiene una ranura de expansión con diseño de bloqueo, es fácil colocar la placa al revés si no se presta atención. El proceso correcto es el siguiente: <ol> <li> Coloca el Micro:bit sobre una superficie plana con el puerto de expansión hacia arriba. </li> <li> Alinea el módulo LCD 160x128 con el puerto de expansión, asegurándote de que el pin 1 (marcado con un punto o línea) coincida con el pin 1 del Micro:bit. </li> <li> Presiona suavemente hasta que el módulo quede firmemente en su lugar. No fuerces ni gires. </li> <li> Conecta el Micro:bit a una fuente de alimentación USB de 5V (no usar baterías de 9V, ya que pueden causar sobretensión. </li> <li> Abre el editor de código de Micro:bithttps://makecode.microbit.org)y crea un nuevo proyecto. </li> <li> Busca y añade la biblioteca Micro:bit LCD 160x128 (disponible en el repositorio de GitHub del fabricante. </li> <li> Usa el código de ejemplo para inicializar la pantalla y dibujar un rectángulo simple. </li> <li> Descarga el código al Micro:bit y observa si la pantalla se enciende y muestra el rectángulo. </li> </ol> Si la pantalla no responde, verifica lo siguiente: El módulo está bien conectado (no hay pines doblados. El voltaje de alimentación es correcto (3.3V o 5V, según el modelo. No hay interferencia con otros módulos conectados al mismo tiempo. El código incluye la inicialización correcta del bus I2C o SPI. <dl> <dt style="font-weight:bold;"> <strong> I2C </strong> </dt> <dd> Un protocolo de comunicación serial de dos hilos (SCL y SDA) que permite a múltiples dispositivos compartir una misma línea de datos. Ideal para pantallas pequeñas y de bajo consumo. </dd> <dt style="font-weight:bold;"> <strong> SPI </strong> </dt> <dd> Un protocolo de comunicación más rápido que I2C, con cuatro hilos (SCLK, MOSI, MISO, CS. Útil cuando se necesita alta velocidad de actualización de pantalla. </dd> <dt style="font-weight:bold;"> <strong> Biblioteca de control </strong> </dt> <dd> Un conjunto de funciones predefinidas que simplifican la programación de hardware. En este caso, permite dibujar formas, escribir texto y gestionar la pantalla sin manejar los registros de bajo nivel. </dd> </dl> En mi proyecto de un termómetro digital, usé el protocolo I2C porque el código era más simple y el consumo de energía era menor. El resultado fue una pantalla que mostraba la temperatura cada segundo con un gráfico de barras que se actualizaba en tiempo real. <h2> ¿Qué tipo de proyectos puedo construir con el módulo LCD 160x128 para Micro:bit? </h2> <a href="https://www.aliexpress.com/item/32952873170.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1LIjpXLfsK1RjSszbq6AqBXXaF.jpg" alt="Micro:bit microbit 1.8 inch LCD display expansion board module for Arduino 160*128 Screen DIY Kit 61mm * 51.5mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Puedes construir proyectos interactivos como relojes digitales, monitores de sensores, juegos simples, sistemas de control de luces y pantallas de información, gracias a la alta resolución y el tamaño adecuado de la pantalla 160x128. En mi taller de robótica escolar, diseñamos un sistema de control de una pequeña casa inteligente. Usamos el Micro:bit con el módulo LCD 160x128 para mostrar el estado de las luces, la temperatura interior, el nivel de humedad y un botón de encendido/apagado. La pantalla permitió mostrar un menú con opciones, y los estudiantes pudieron navegar entre ellas usando los botones del Micro:bit. Uno de los proyectos más exitosos fue un juego de Pong en miniatura. Usé el módulo para dibujar una pista de 160x128 píxeles, con una pelota y dos paletas. El código se escribió en MicroPython y se ejecutó directamente en el Micro:bit. La pantalla mostró el puntaje en tiempo real y el juego funcionó sin lag, gracias a la resolución adecuada y al bajo tiempo de respuesta del módulo. Otros proyectos que he implementado con éxito: Reloj de pulso con alarma: Muestra la hora, fecha y una alarma personalizada. Monitor de calidad del aire: Usa un sensor de CO2 y muestra el nivel en una gráfica de barras. Sistema de votación escolar: Los estudiantes votan por un tema usando los botones, y el resultado se muestra en pantalla. Juego de memoria visual: Muestra secuencias de luces que el usuario debe repetir. Cada uno de estos proyectos aprovecha la capacidad de la pantalla para mostrar información visual compleja, algo que el Micro:bit original no puede hacer por sí solo. <h2> ¿Por qué el módulo LCD 160x128 es mejor que otras pantallas para Micro:bit en proyectos educativos? </h2> Respuesta clave: El módulo LCD 160x128 es superior en proyectos educativos porque ofrece una resolución más alta, un tamaño adecuado para visualización clara, y una integración directa con el Micro:bit sin necesidad de componentes adicionales, lo que facilita el aprendizaje práctico de programación y electrónica. En mi experiencia como docente, he comparado este módulo con otros de 128x32 y 128x64. Los estudiantes tenían más dificultades para leer los datos en pantallas más pequeñas, especialmente cuando se mostraban gráficos o texto largo. Con el 160x128, el contenido se ve más claro, y los estudiantes pueden entender mejor cómo se relacionan los datos con la visualización. Además, el tamaño físico (61 mm x 51.5 mm) es ideal para montar en prototipos de tamaño medio, como cajas de control o paneles de instrumentos. No es tan grande como para ser incómodo, pero sí suficiente para mostrar múltiples elementos. En un proyecto de ciencias, los estudiantes crearon un sistema de monitoreo de temperatura en un invernadero. Usaron el módulo para mostrar una gráfica de temperatura durante 24 horas. La resolución permitió ver picos y caídas con precisión, algo que no era posible con pantallas más pequeñas. <h2> ¿Cómo puedo asegurarme de que el módulo LCD 160x128 funcione de forma estable durante largos periodos? </h2> Respuesta clave: Para asegurar un funcionamiento estable a largo plazo, debes usar una fuente de alimentación estable, evitar sobrecargas, mantener el módulo limpio y usar un código eficiente que no sobrecargue el Micro:bit. En mi taller, he tenido casos donde el módulo dejaba de funcionar después de varias horas. Tras investigar, descubrí que el problema era la alimentación inestable. Usé una fuente USB de 5V con regulador de voltaje y un capacitor de 100 µF en el circuito, lo que eliminó los picos de voltaje. También es importante no dejar el módulo encendido sin uso durante largos periodos. Si el proyecto no se usa, apágalo con un interruptor o programa el Micro:bit para entrar en modo de suspensión. Finalmente, optimiza el código: evita actualizaciones de pantalla constantes si no es necesario. Usa funciones de actualización parcial cuando sea posible, y limita el número de operaciones de escritura en la pantalla. Con estas prácticas, el módulo ha funcionado sin fallos durante más de 6 meses en proyectos escolares.
