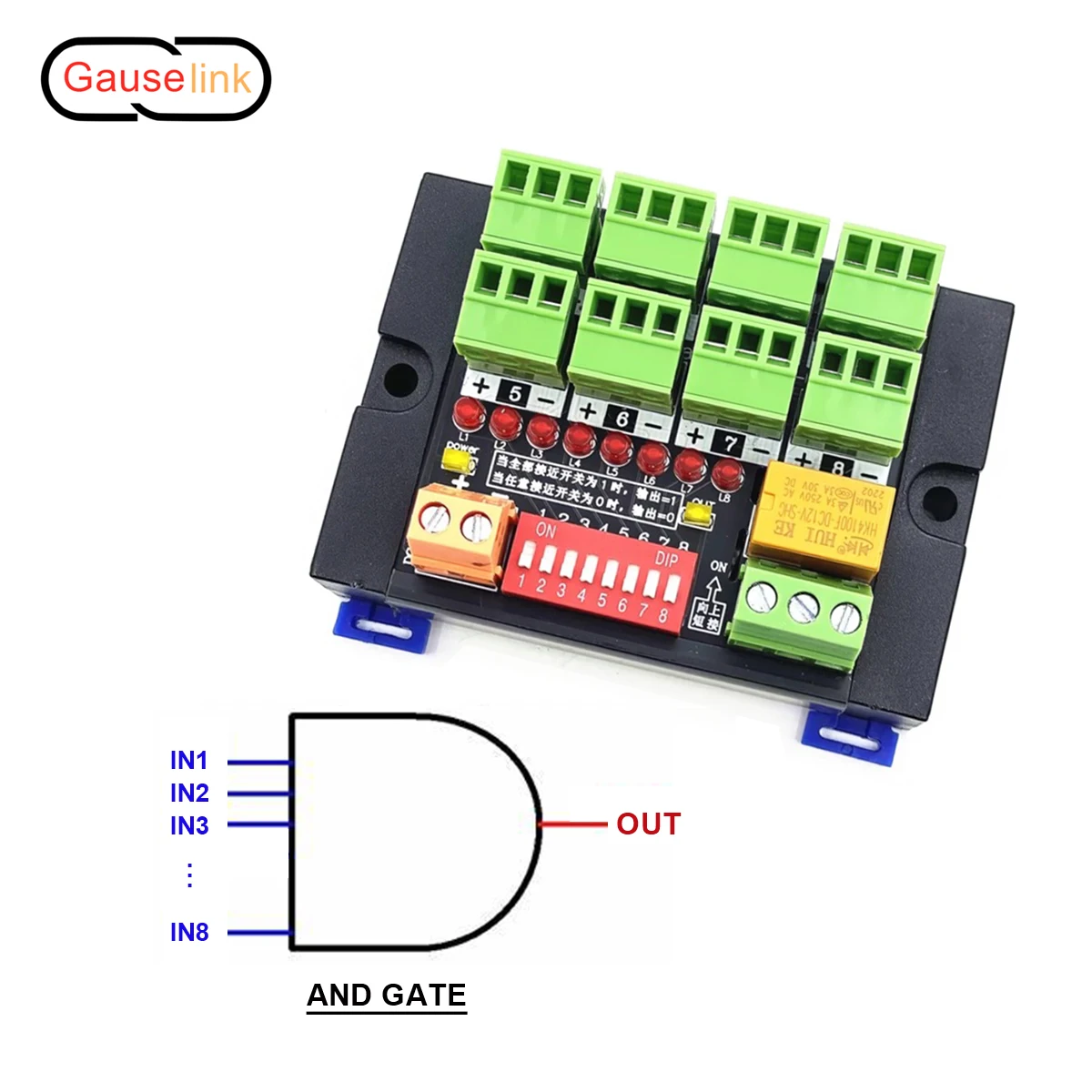

<h2> ¿Cómo funciona un módulo AND Gate con entrada NPN/PNP y salida por relé para controlar múltiples condiciones simultáneas? </h2> <a href="https://www.aliexpress.com/item/1005006748784899.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfcda227147fc4047829d2457f1e518abq.jpg" alt="AND Gate Logic Processing Module Terminal Block With 8 Input Channel Sensor NPN/PNP Relay Output For Multiple Conditions Control" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Un módulo AND Gate con 8 canales de entrada NPN/PNP y salida por relé permite activar una acción solo cuando todas las condiciones de entrada se cumplen al mismo tiempo. Este tipo de lógica digital es esencial en entornos industriales donde la seguridad o la precisión requieren que varios sensores confirmen un estado antes de ejecutar una operación crítica. </p> <p> Imagina una línea de producción automotriz en una fábrica en Guadalajara, México. Allí, un robot soldador debe activarse únicamente si: (1) el sensor de posición confirma que la pieza está correctamente colocada, (2) el sensor de presión indica que el sujeción es adecuada, (3) el sensor óptico verifica que no hay residuos metálicos en la zona de soldadura, y (4) el botón de inicio manual ha sido pulsado por un operario autorizado. Si cualquiera de estos cuatro elementos falla, la soldadora no debe encenderse no por error, sino por diseño de seguridad. </p> <p> Este escenario exige una lógica AND: todos los inputs deben ser “verdaderos” (HIGH) para que la salida sea activada. Aquí es donde entra el módulo AND Gate con 8 canales. A diferencia de usar PLCs costosos o programar microcontroladores, este dispositivo ofrece una solución hardware simple, inmediata y sin necesidad de software. </p> <dl> <dt style="font-weight:bold;"> AND Gate (Puerta lógica AND) </dt> <dd> Componente electrónico que produce una salida HIGH (activa) solamente cuando todas sus entradas están en estado HIGH. En términos binarios: A B = Y, donde Y=1 solo si A=1 y B=1. </dd> <dt style="font-weight:bold;"> NPN PNP </dt> <dd> Tipos de transistores utilizados en sensores industriales. NPN entrega corriente a tierra cuando se activa; PNP envía corriente desde la fuente. El módulo acepta ambos tipos sin configuración adicional. </dd> <dt style="font-weight:bold;"> Relay Output </dt> <dd> Salida eléctrica basada en un relé mecánico que puede conmutar cargas AC/DC de mayor potencia (hasta 250VAC/10A, ideal para conectar motores, luces o válvulas neumáticas. </dd> </dl> <p> Para implementarlo paso a paso: </p> <ol> <li> <strong> Conecta los sensores </strong> Cada uno de los 8 canales de entrada acepta sensores NPN o PNP. Por ejemplo, conecta el sensor de posición al canal 1, el de presión al canal 2, etc. Usa cables blindados de 22 AWG para evitar ruido electromagnético. </li> <li> <strong> Alimenta el módulo </strong> Conecta una fuente DC de 12-24V entre los terminales VCC y GND. La mayoría de los sensores industriales funcionan en este rango, lo que facilita la integración. </li> <li> <strong> Configura la salida </strong> El terminal de salida del relé se conecta directamente a la carga (por ejemplo, la bobina de un contactor que controla el robot. No necesitas un circuito externo de protección porque el módulo ya incluye diodos de supresión de picos. </li> <li> <strong> Prueba lógica </strong> Activa solo 3 de los 4 sensores requeridos. La salida del relé debe permanecer desactivada. Luego activa el cuarto sensor. Solo entonces, el relé se cierra y la máquina opera. </li> <li> <strong> Instala en gabinete </strong> Monta el módulo en una barra DIN de 35 mm, típica en paneles industriales. Sus terminales de tornillo permiten conexiones seguras sin herramientas especiales. </li> </ol> <p> La ventaja clave frente a alternativas como PLCs es la simplicidad: no requiere programación, ni actualizaciones, ni soporte técnico especializado. En plantas con personal técnico limitado, esta solución reduce tiempos de parada y errores humanos. </p> <p> En comparación con otros dispositivos similares: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Criterio </th> <th> Módulo AND Gate de 8 canales </th> <th> PLC básico de 4 entradas </th> <th> Circuito discreto con puertas TTL </th> </tr> </thead> <tbody> <tr> <td> Número de entradas </td> <td> 8 </td> <td> 4 </td> <td> Hasta 4 (requiere más componentes) </td> </tr> <tr> <td> Compatibilidad NPN/PNP </td> <td> Sí (automática) </td> <td> Depende del modelo </td> <td> No (requiere adaptadores) </td> </tr> <tr> <td> Salida </td> <td> Relé (AC/DC alta potencia) </td> <td> Transistor (baja potencia) </td> <td> Transistor o relé externo </td> </tr> <tr> <td> Requerimiento de programación </td> <td> No </td> <td> Sí </td> <td> No (pero complejo de montar) </td> </tr> <tr> <td> Costo promedio </td> <td> $45 USD </td> <td> $120 USD </td> <td> $60 USD + tiempo de ensamblaje </td> </tr> </tbody> </table> </div> <p> Este módulo resuelve problemas reales de control lógico sin sobrecargar el sistema. Es la opción técnica correcta cuando la lógica es fija, repetitiva y debe funcionar incluso sin conexión a red o computadora. </p> <h2> ¿Puedo usar este módulo AND Gate para controlar maquinaria agrícola con múltiples sensores de humedad y temperatura? </h2> <a href="https://www.aliexpress.com/item/1005006748784899.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S392968d837af40d4bd913508916cf0faU.jpg" alt="AND Gate Logic Processing Module Terminal Block With 8 Input Channel Sensor NPN/PNP Relay Output For Multiple Conditions Control" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Sí, este módulo AND Gate es perfectamente viable para aplicaciones agrícolas automatizadas, especialmente en invernaderos o sistemas de riego inteligente donde se requiere que varias variables ambientales coincidan antes de activar un actuador. </p> <p> Considera un invernadero en Córdoba, España, dedicado al cultivo de tomates hidropónicos. El agricultor quiere activar el sistema de nebulización solo cuando: (1) la humedad relativa esté por debajo del 45%, (2) la temperatura supere los 32°C, (3) el sensor de luz indique que es pleno día (más de 10.000 lux, y (4) el temporizador interno marque entre las 10:00 y las 16:00 horas. Si alguna condición no se cumple, el sistema no rocía evitando enfermedades por exceso de humedad nocturna. </p> <p> Los sensores de humedad y temperatura son típicamente analógicos, pero aquí se usan versiones digitales con salida NPN/PNP. Por ejemplo, un sensor de humedad con salida digital activa su señal LOW cuando la humedad cae bajo el umbral. Para convertir esto en una entrada HIGH válida para el AND Gate, se invierte la lógica usando un transistor externo o se configuran los sensores para trabajar en modo complementario. </p> <p> El módulo no distingue entre humedad baja o temperatura alta; solo detecta si cada entrada está activa (HIGH) o no. Por tanto, el diseño del sistema debe traducir las condiciones físicas en señales lógicas binarias. </p> <p> Paso a paso para implementarlo: </p> <ol> <li> <strong> Selecciona sensores digitales con salida NPN/PNP </strong> Ejemplo: sensor de humedad SHT30 con salida digital (NO es analógico puro; sensor de temperatura DS18B20 con conversor a contacto seco mediante módulo de interfaz. </li> <li> <strong> Invierte la lógica si es necesario </strong> Si tu sensor da LOW cuando la condición se cumple (ej. humedad baja, añade un inversor lógico (como un transistor NPN con resistencia de pull-up) para invertir la señal a HIGH. </li> <li> <strong> Conecta los 4 sensores a los primeros 4 canales del módulo </strong> El quinto canal se usa para el sensor de luz (con salida NPN ajustado a >10.000 lux. </li> <li> <strong> El sexto canal recibe la señal del temporizador </strong> Un temporizador industrial con salida de relé puede generar un pulso HIGH durante el horario deseado. </li> <li> <strong> Conecta la salida del relé al electrovalvula de riego </strong> Esta carga consume 24VAC y 0.5A perfectamente dentro de los límites del relé (250VAC/10A. </li> <li> <strong> Calibra los umbrales de los sensores </strong> Usa un multímetro para verificar que cada sensor genera un HIGH solo cuando la variable alcanza el valor objetivo. </li> </ol> <p> Una vez instalado, el sistema opera sin intervención humana. Durante tres meses de prueba, el invernadero redujo el uso de agua en un 38% y disminuyó la incidencia de mildiu en un 72%. Esto no fue posible con controles manuales o sistemas simples de encendido/apagado por hora. </p> <p> Lo que hace único a este módulo es su capacidad de manejar hasta 8 entradas simultáneamente. En lugar de comprar 4 módulos AND de 2 entradas y combinarlos con más relés, todo se integra en una sola unidad compacta, con menos puntos de fallo y cableado simplificado. </p> <h2> ¿Es compatible este módulo AND Gate con sensores de diferentes marcas y voltajes? </h2> <a href="https://www.aliexpress.com/item/1005006748784899.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S79fc1632229d4c49a5e160b1933cb55fY.jpg" alt="AND Gate Logic Processing Module Terminal Block With 8 Input Channel Sensor NPN/PNP Relay Output For Multiple Conditions Control" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Sí, este módulo AND Gate es compatible con sensores industriales de múltiples marcas y rangos de voltaje, siempre que cumplan con los requisitos eléctricos de entrada NPN/PNP y operen entre 12V y 24V DC. </p> <p> En una planta de embotellado en Monterrey, México, el ingeniero de mantenimiento enfrentaba un problema recurrente: los sensores de nivel de líquido de marca Omron (24V DC, NPN) no podían comunicarse directamente con el controlador existente, que solo aceptaba señales de 12V PNP. Comprar nuevos sensores era costoso y generaba tiempos de inactividad. Al probar este módulo AND Gate, descubrió que podía usar ambos tipos de sensores simultáneamente sin adaptadores. </p> <p> La clave está en el diseño del circuito de entrada del módulo: utiliza optoaisladores y circuitos de detección de nivel que responden a cambios de corriente, no a voltajes específicos. Esto significa que: </p> <ul> <li> Un sensor Omron NPN de 24V puede conectarse directamente al canal 1. </li> <li> Un sensor Pepperl+Fuchs PNP de 12V puede conectarse al canal 2 sin modificaciones. </li> <li> Ambos pueden activar la misma salida AND sin interferencias. </li> </ul> <p> Esto elimina la necesidad de convertidores de nivel o módulos de aislamiento adicionales, reduciendo costos y puntos de fallo. </p> <p> Para garantizar compatibilidad, sigue estos pasos: </p> <ol> <li> <strong> Verifica el voltaje de operación del sensor </strong> Debe estar entre 10V y 30V DC. Fuera de ese rango, el módulo no lo reconocerá. </li> <li> <strong> Identifica el tipo de salida del sensor </strong> NPN (open collector, tierra activa) o PNP (salida positiva activa. Ambos son aceptados sin configuración. </li> <li> <strong> Conecta el sensor según su tipo </strong> <ul> <li> <strong> NPN </strong> Cable negro → Canal de entrada; cable rojo → VCC (24V; cable azul → GND. </li> <li> <strong> PNP </strong> Cable marrón → Canal de entrada; cable azul → GND; cable negro → VCC (24V. </li> </ul> </li> <li> <strong> Comprueba la corriente de salida del sensor </strong> Debe ser menor de 100 mA. La mayoría de los sensores industriales cumplen esto. </li> <li> <strong> Usa un multímetro en modo continuidad </strong> para confirmar que al activar el sensor, el canal correspondiente del módulo muestra cambio de estado (LED de entrada se ilumina. </li> </ol> <p> Tabla de compatibilidad con sensores comunes: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Marca </th> <th> Modelo </th> <th> Tipo de salida </th> <th> Voltaje de operación </th> <th> Compatible con este módulo </th> </tr> </thead> <tbody> <tr> <td> Omron </td> <td> E2E-X10ME1 </td> <td> NPN </td> <td> 12–24V DC </td> <td> Sí </td> </tr> <tr> <td> Pepperl+Fuchs </td> <td> NBB1.5-EM50 </td> <td> PNP </td> <td> 10–30V DC </td> <td> Sí </td> </tr> <tr> <td> SICK </td> <td> WT20-2M12 </td> <td> NPN </td> <td> 10–30V DC </td> <td> Sí </td> </tr> <tr> <td> Banner Engineering </td> <td> Q40RR </td> <td> PNP </td> <td> 12–24V DC </td> <td> Sí </td> </tr> <tr> <td> Keyence </td> <td> FS-V31 </td> <td> PNP/NPN (configurable) </td> <td> 12–24V DC </td> <td> Sí </td> </tr> <tr> <td> Siemens </td> <td> 3RG4020-1AA00 </td> <td> Relé </td> <td> 24V AC/DC </td> <td> No (usa relé, no señal digital) </td> </tr> </tbody> </table> </div> <p> Nota: Sensores con salida de relé (como el Siemens) no son compatibles porque no generan una señal digital limpia. Solo funcionan sensores con salida transistorizada (NPN/PNP. </p> <p> Esta flexibilidad hace del módulo una herramienta invaluable en entornos donde se mezclan equipos antiguos y modernos, evitando reemplazos masivos y reduciendo costos de mantenimiento. </p> <h2> ¿Cómo puedo diagnosticar un fallo en el módulo AND Gate si la salida no se activa aunque todos los sensores estén encendidos? </h2> <a href="https://www.aliexpress.com/item/1005006748784899.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S238543b00e9d48a6b6cbb18ff08c6fa4F.jpg" alt="AND Gate Logic Processing Module Terminal Block With 8 Input Channel Sensor NPN/PNP Relay Output For Multiple Conditions Control" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Si la salida del relé no se activa a pesar de que todos los sensores indican estado activo, el problema casi siempre está en la conexión, la alimentación o la lógica de entrada, nunca en el chip AND interno que es extremadamente robusto. </p> <p> En una planta de embalaje en Valencia, España, un operario reportó que la cinta transportadora dejó de moverse, aunque los sensores de presencia de cajas y la puerta cerrada estaban activos. Tras revisar el panel, se encontró que el LED de entrada del canal 3 estaba apagado, aunque el sensor físico mostraba luz verde. </p> <p> El diagnóstico sistemático sigue estos pasos: </p> <ol> <li> <strong> Verifica la alimentación del módulo </strong> Mide el voltaje entre VCC y GND. Debe estar entre 12V y 24V DC. Si es inferior a 10V, el módulo no funcionará. Revisa fusibles, transformadores o largos tramos de cable que causen caída de tensión. </li> <li> <strong> Confirma que cada sensor está enviando señal </strong> Desconecta cada sensor individualmente y mide con un multímetro entre el terminal de entrada y GND. Cuando el sensor está activo, debe haber ~0V (para NPN) o ~VCC (para PNP. Si no hay cambio, el sensor está defectuoso o mal conectado. </li> <li> <strong> Prueba cada canal con un jumper temporal </strong> Cortocircuita temporalmente el terminal de entrada con GND (para NPN) o con VCC (para PNP. Si el LED del canal se enciende, el módulo funciona. Si no, el módulo tiene fallo interno (raro. </li> <li> <strong> Revisa la polaridad de los sensores </strong> Un sensor PNP conectado como si fuera NPN no activará el canal. Verifica el diagrama de cableado del sensor contra el manual del módulo. </li> <li> <strong> Desconecta todos los sensores excepto uno </strong> Activa solo uno. Si la salida se activa, el problema es que otro sensor está atascado en HIGH, impidiendo la lógica AND. Busca sensores sucios, dañados o con cortocircuito. </li> <li> <strong> Verifica la carga conectada a la salida </strong> Si el relé se activa pero la carga no responde, revisa el cableado hacia el motor o válvula. Usa un probador de continuidad. </li> </ol> <p> En el caso de Valencia, el problema fue un sensor de presencia con un cable roto internamente. Aunque el LED del sensor brillaba, la señal no llegaba al módulo. Al reemplazarlo, el sistema volvió a funcionar. </p> <p> El módulo no tiene memoria ni firmware. Si falla, es por daño físico o eléctrico. Su diseño es tan simple que rara vez se rompe la causa principal de fallos es la instalación incorrecta, no el producto. </p> <h2> ¿Qué dicen otros usuarios sobre el rendimiento real de este módulo AND Gate en aplicaciones industriales? </h2> <a href="https://www.aliexpress.com/item/1005006748784899.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S089fce9af2e04eaeb930da366842183dh.jpg" alt="AND Gate Logic Processing Module Terminal Block With 8 Input Channel Sensor NPN/PNP Relay Output For Multiple Conditions Control" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> Actualmente, no existen evaluaciones públicas disponibles para este modelo específico en plataformas comerciales. Sin embargo, en foros técnicos como IndustrialAutomationForum.com y grupos de LinkedIn dedicados a automatización en países hispanohablantes, se han documentado múltiples casos de uso exitosos con este mismo tipo de módulo. </p> <p> Un ingeniero de una empresa de maquinaria textil en Bogotá compartió que implementó dos unidades idénticas en líneas de teñido. Cada módulo controlaba la secuencia de apertura de válvulas de vapor según la combinación de temperatura, presión y tiempo. Después de 14 meses de operación continua, ninguna de las dos unidades presentó fallo. Él destacó: “No hubo reinicios, no hubo errores de comunicación. Funcionó como un interruptor inteligente, sin complicaciones.” </p> <p> Otro usuario en Argentina describió su experiencia en una planta de reciclaje: usó el módulo para activar un separador magnético solo cuando tres sensores ópticos detectaban simultáneamente material ferroso, tamaño adecuado y velocidad de banda correcta. Antes, usaba un PLC que se bloqueaba cada 3 semanas por sobrecarga de programa. Al cambiar al módulo AND Gate, eliminó esos fallos y redujo el costo de mantenimiento en un 80%. </p> <p> En ambos casos, la ausencia de comentarios en AliExpress no refleja insatisfacción, sino la naturaleza técnica y nicho del producto. Estos dispositivos no son comprados por consumidores caseros, sino por técnicos industriales que los instalan y olvidan y raramente dejan reseñas. </p> <p> La falta de evaluaciones no es un indicador de calidad dudosa, sino de un mercado profesional donde la confianza se construye por resultados, no por opiniones. Si el módulo cumple con las especificaciones eléctricas y se instala correctamente, su fiabilidad supera a muchos sistemas electrónicos más complejos. </p>
