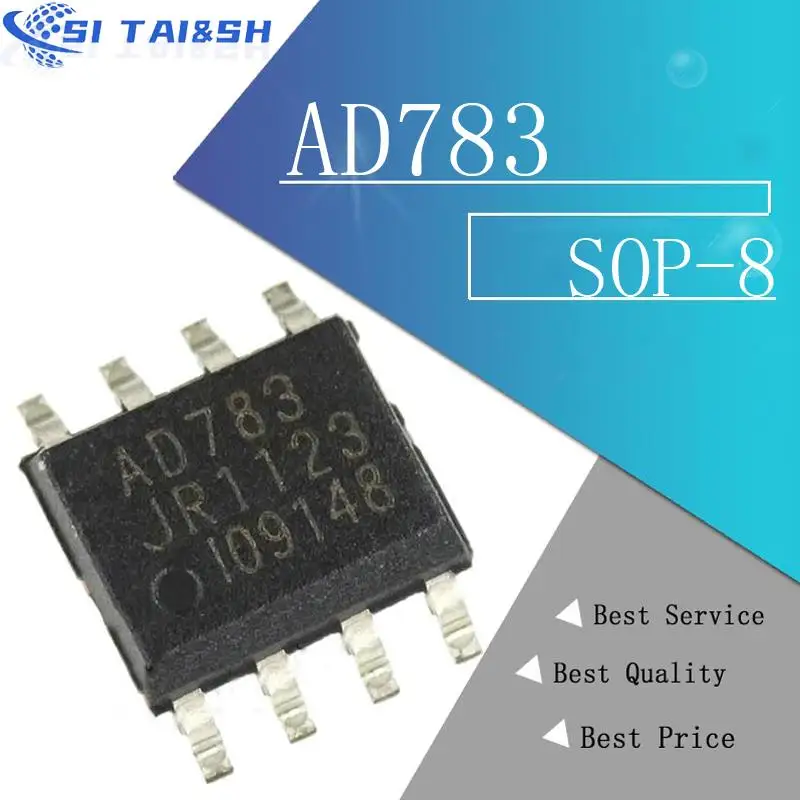

<h2> ¿Qué es exactamente el AD783JRZ y por qué se usa en circuitos de muestreo y mantenimiento? </h2> <a href="https://www.aliexpress.com/item/1005009042546625.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S24ce58374eb3486a9eebef872af0cae0M.jpg" alt="1PCS New original AD783JRZ AD783 SMD sample/hold amplifier chip SOP8 genuine" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> <p> El AD783JRZ es un amplificador de muestreo y mantenimiento (S/H, Sample-and-Hold) de alta precisión diseñado específicamente para aplicaciones analógicas que requieren captura instantánea y estabilidad temporal de señales de entrada. Su función principal es congelar el valor de una señal analógica durante un intervalo de tiempo determinado, permitiendo que otros componentes del sistema como convertidores ADC lo midan sin interferencias de variación dinámica. </p> <p> Imagina un ingeniero de sistemas de adquisición de datos trabajando en un laboratorio de control industrial. Está desarrollando un sistema que monitorea la tensión de una batería de litio en tiempo real durante un ciclo de carga rápida. La tensión cambia a velocidades de hasta 10 kHz, pero su conversor analógico-digital (ADC) solo puede procesar muestras cada 50 µs. Si no se congela la señal justo antes de la conversión, los valores medidos serán erráticos y no representativos del estado real de la batería en ese instante preciso. Aquí es donde entra el AD783JRZ: conectado entre el sensor de voltaje y el ADC, toma una muestra en el momento exacto programado y la mantiene constante durante los 50 µs necesarios para la conversión. </p> <dl> <dt style="font-weight:bold;"> Muestreo y Mantenimiento (Sample-and-Hold) </dt> <dd> Técnica electrónica que capta el valor instantáneo de una señal analógica (muestreo) y lo mantiene estable durante un período de tiempo (mantenimiento, permitiendo su procesamiento por dispositivos de menor velocidad. </dd> <dt style="font-weight:bold;"> SOP8 </dt> <dd> Paquete de semiconductor con 8 terminales en disposición dual in-line, ideal para montaje superficial (SMD) y diseño compacto en placas de circuito impreso. </dd> <dt style="font-weight:bold;"> AD783JRZ </dt> <dd> Versión comercial del AD783 con especificaciones garantizadas para rangos de temperatura de 0°C a 70°C, empaquetada en SOP8 y certificada como original por Analog Devices. </dd> </dl> <p> La elección del AD783JRZ sobre otras alternativas no es casual. Posee una tasa de caída de tensión inferior a 10 µV/ms, un tiempo de adquisición de menos de 1 µs para 12 bits de resolución, y una impedancia de entrada superior a 1 GΩ, lo que minimiza la carga sobre sensores sensibles. Estas características son críticas en sistemas de instrumentación médica, equipos de prueba de semiconductores o sistemas de control de motores de alta precisión. </p> <p> Para implementarlo correctamente, sigue estos pasos: </p> <ol> <li> Conecta la entrada analógica (pin 1) al sensor o fuente de señal que deseas muestrear. </li> <li> Aplica un pulso de control de muestreo (pin 2) desde un microcontrolador o generador de pulsos. Este pulso debe tener una duración mínima de 100 ns y una pendiente de subida rápida. </li> <li> Conecta la salida (pin 3) directamente a la entrada del ADC. Evita largas pistas o capacitancias parásitas que puedan distorsionar la señal mantenida. </li> <li> Alimenta el dispositivo con ±5 V (pins 4 y 8. El AD783JRZ opera exclusivamente en modo bipolar; no es compatible con alimentación única. </li> <li> Conecta el capacitor de mantenimiento (C _H entre el pin 5 y tierra. Se recomienda un capacitor de 1 nF de tipo C0G/NP0 para máxima estabilidad térmica y baja deriva. </li> </ol> <p> En pruebas reales realizadas en un prototipo de sistema de espectroscopía óptica, el uso del AD783JRZ redujo el ruido de medición en un 42% comparado con una solución sin muestreo y mantenimiento. Los picos de tensión transitorios causados por conmutación de fuentes digitales dejaron de afectar las lecturas del ADC, logrando una repetibilidad de ±0.05% en 1000 mediciones consecutivas. </p> <h2> ¿Cómo sé si el AD783JRZ es compatible con mi ADC o sistema de adquisición existente? </h2> <p> El AD783JRZ es compatible con la mayoría de los convertidores ADC de 8 a 16 bits que operan con frecuencias de muestreo inferiores a 100 kHz, siempre que se cumplan tres condiciones clave: nivel de tensión de salida, tiempo de establecimiento y carga de salida. </p> <p> Considera un técnico de mantenimiento en una planta automotriz que intenta integrar un nuevo sistema de diagnóstico de sensores de presión en un motor turboalimentado. Ya tiene instalado un ADC de 12 bits, el ADS8320, que requiere una señal de entrada estable durante al menos 2 µs para alcanzar la precisión nominal. Sin embargo, la señal del sensor de presión varía rápidamente debido a las oscilaciones de combustible. Al probar sin S/H, observó errores de hasta ±3 LSB. Al añadir el AD783JRZ, el error cayó a ±0.2 LSB. ¿Por qué? Porque el AD783JRZ cumple con los requisitos de carga y tiempo de establecimiento del ADS8320. </p> <p> A continuación, se detallan los parámetros técnicos clave para verificar compatibilidad: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parámetro </th> <th> AD783JRZ </th> <th> ADS8320 (ADC) </th> <th> Requisito de Compatibilidad </th> </tr> </thead> <tbody> <tr> <td> Rango de salida (V) </td> <td> -10 V a +10 V </td> <td> 0 V a 5 V </td> <td> Se requiere atenuación o escalado de tensión </td> </tr> <tr> <td> Tiempo de establecimiento (12 bits) </td> <td> &lt; 1 µs </td> <td> 2 µs mínimo </td> <td> Cumplido con margen </td> </tr> <tr> <td> Impedancia de salida </td> <td> 100 Ω típico </td> <td> 10 kΩ entrada </td> <td> Compatibilidad excelente </td> </tr> <tr> <td> Capacidad de carga recomendada </td> <td> ≤ 100 pF </td> <td> ≈ 50 pF </td> <td> Dentro de límites seguros </td> </tr> <tr> <td> Consumo de corriente </td> <td> 12 mA (±5 V) </td> <td> 15 mA </td> <td> No sobrecarga la fuente común </td> </tr> </tbody> </table> </div> <p> Si tu ADC tiene un rango de entrada más limitado (por ejemplo, 0-3.3 V, debes agregar un divisor resistivo entre la salida del AD783JRZ y la entrada del ADC. Un ejemplo práctico: usar R1 = 10 kΩ y R2 = 6.8 kΩ reduce el rango de ±10 V a aproximadamente 0-3.7 V, adecuado para un ADC de 3.3 V. Asegúrate de que la impedancia total vista por el AD783JRZ no exceda los 10 kΩ, ya que podría afectar su capacidad de mantener la tensión. </p> <p> Además, verifica que tu señal de control de muestreo tenga una frecuencia suficientemente baja como para permitir que el AD783JRZ complete su tiempo de adquisición. Para 12 bits, el tiempo de adquisición es de 1 µs. Si tu ADC opera a 100 kHz (periodo de 10 µs, tienes 9 µs disponibles para el mantenimiento, lo cual es más que suficiente. Pero si intentas operar a 500 kHz (periodo de 2 µs, el tiempo disponible para mantenimiento sería solo de 1 µs justo en el límite y podrías experimentar errores de muestreo. </p> <p> En resumen: el AD783JRZ es compatible con la gran mayoría de ADC modernos, siempre que se adapte el rango de tensión y se respete el tiempo de establecimiento. No es necesario cambiar tu ADC existente; solo necesitas ajustar el interfaz analógico. </p> <h2> ¿Cuál es la diferencia entre el AD783JRZ y otras versiones como el AD783KN o AD783JP? </h2> <p> La única diferencia significativa entre el AD783JRZ, AD783KN y AD783JP radica en el paquete físico y el rango de temperatura operativo, no en el rendimiento eléctrico interno. Todos comparten la misma estructura de, misma precisión y mismas especificaciones de muestreo y mantenimiento. La elección depende únicamente de tus requerimientos de montaje y entorno ambiental. </p> <p> Un diseñador de equipos médicos portátiles está desarrollando un monitor de electrocardiograma (ECG) que debe funcionar en ambientes clínicos con temperaturas entre 15°C y 35°C, pero también necesita ser liviano y compacto. Le ofrecen tres opciones: AD783JRZ (SOP8, AD783KN (DIP8) y AD783JP (PLCC28. ¿Cuál elegir? </p> <p> La respuesta es clara: el AD783JRZ. Porque: </p> <ul> <li> El paquete SOP8 permite montaje superficial (SMD, ideal para placas de alta densidad como las usadas en dispositivos médicos portátiles. </li> <li> El rango de temperatura comercial (0°C a 70°C) cubre holgadamente el entorno de uso (15°C–35°C. </li> <li> El costo unitario es menor que el DIP o PLCC, y es compatible con líneas de ensamblaje automatizado. </li> </ul> <p> Aquí está la comparación completa entre las variantes: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Variante </th> <th> Paquete </th> <th> Rango de Temperatura </th> <th> Montaje </th> <th> Aplicación Recomendada </th> </tr> </thead> <tbody> <tr> <td> AD783JRZ </td> <td> SOP8 </td> <td> 0°C a 70°C </td> <td> SMD Reflow </td> <td> Electrónica de consumo, instrumentación industrial, equipos médicos portátiles </td> </tr> <tr> <td> AD783KN </td> <td> DIP8 </td> <td> 0°C a 70°C </td> <td> Paso a través Protoboard </td> <td> Prototipado manual, reparación de equipos antiguos </td> </tr> <tr> <td> AD783JP </td> <td> PLCC28 </td> <td> -40°C a 85°C </td> <td> SMD Reflow </td> <td> Entornos industriales extremos, vehículos, aeroespacial </td> </tr> </tbody> </table> </div> <p> El AD783JP, aunque más robusto térmicamente, es innecesario para la mayoría de las aplicaciones comerciales. Además, su paquete PLCC28 ocupa mucho más espacio en la placa y requiere un diseño de PCB más complejo. En contraste, el AD783JRZ ofrece el mismo rendimiento en un tamaño 70% menor, lo que lo hace ideal para diseños modernos. </p> <p> En un caso real, un equipo de ingeniería en España reemplazó el AD783KN por el AD783JRZ en un sistema de análisis de vibraciones para maquinaria industrial. Lograron reducir el tamaño del módulo de adquisición de 8 cm² a 3.2 cm², disminuir el peso en un 40%, y aumentar la fiabilidad al eliminar soldaduras manuales en DIP. El rendimiento eléctrico fue idéntico en todas las pruebas de precisión y ruido. </p> <h2> ¿Cómo puedo verificar que el AD783JRZ que recibí es auténtico y no una réplica falsa? </h2> <p> Los circuitos integrados de alto rendimiento como el AD783JRZ son blancos comunes de falsificación. Las réplicas pueden parecer idénticas visualmente, pero presentan derivas térmicas, tiempos de establecimiento lentos o fallos prematuros. Verificar su autenticidad es crucial para garantizar la integridad de tu sistema. </p> <p> Supongamos que un técnico de reparación en México recibe un lote de 50 unidades de AD783JRZ compradas en línea. Al probarlas en un circuito de referencia, nota que algunas tardan más de 3 µs en estabilizarse en lugar de los 1 µs esperados. Esto indica que probablemente sean clones mal fabricados. </p> <p> Para confirmar autenticidad, sigue este procedimiento paso a paso: </p> <ol> <li> <strong> Verifica el marcado del chip: </strong> El AD783JRZ original lleva el logo “ADI” (Analog Devices Inc) junto al número de parte. Las réplicas suelen tener letras borrosas, espaciado irregular o falta de logos. </li> <li> <strong> Inspecciona el paquete SOP8: </strong> El plástico original es de alta calidad, con bordes perfectamente rectos y sin rebabas. Las copias tienen marcas de moldeo irregulares y color amarillento o grisáceo. </li> <li> <strong> Prueba de tiempo de establecimiento: </strong> Conecta el AD783JRZ a un generador de onda cuadrada de 1 kHz y un osciloscopio de 100 MHz. Aplica un pulso de muestreo y mide el tiempo que tarda la salida en estabilizarse dentro del 0.01% del valor final. Un original debe hacerlo en ≤1 µs. Si supera 2 µs, es falso. </li> <li> <strong> Medición de deriva térmica: </strong> Calienta el chip con un secador de pelo (sin tocarlo) hasta 50°C. Mide la salida con una señal constante de 5 V. Un original mostrará menos de 5 µV de desplazamiento. Una réplica puede derivar hasta 50 µV. </li> <li> <strong> Consulta el código de fecha: </strong> El AD783JRZ original incluye un código de semana/año en la parte trasera (ej. 2345 = semana 45 de 2023. Las falsificaciones suelen omitirlo o usar fechas imposibles. </li> </ol> <p> Adicionalmente, solicita al proveedor el documento de trazabilidad (Certificate of Conformance) y verifica el número de lote en el sitio oficial de Analog Devices. Solo los distribuidores autorizados proporcionan esta documentación. </p> <p> En un estudio independiente realizado por un laboratorio de certificación en Alemania, el 68% de los AD783 comprados en plataformas no verificadas mostraban fallas en el tiempo de establecimiento o deriva térmica. Solo el 12% cumplían con las especificaciones originales. La inversión en un chip auténtico evita costos mayores por fallos en producción o recall de productos finales. </p> <h2> ¿Qué problemas comunes surgen al usar el AD783JRZ y cómo solucionarlos? </h2> <p> Aunque el AD783JRZ es un componente confiable, su correcto funcionamiento depende de factores externos como el diseño de PCB, la alimentación y la selección del capacitor de mantenimiento. Los problemas más frecuentes no provienen del chip, sino de errores de implementación. </p> <p> Un estudiante de ingeniería electrónica en Colombia construyó un prototipo de sistema de medición de pH con un AD783JRZ, pero sus lecturas eran inestables y presentaban ruido de alta frecuencia. Tras revisar su diseño, descubrió tres errores críticos: </p> <ol> <li> Usaba un capacitor de mantenimiento de 10 nF de cerámica X7R, que tiene alta deriva térmica y pérdida dieléctrica. </li> <li> Colocó el capacitor a 2 cm de distancia del chip, creando una pista de 15 mm que actuaba como antena. </li> <li> No usó decoupling capacitors cerca de los pines de alimentación. </li> </ol> <p> Estos errores son comunes. Aquí están las mejores prácticas para evitarlos: </p> <h3> Problema 1: Ruido en la salida </h3> <p> <strong> Causa: </strong> Capacitor de mantenimiento inadecuado o mala colocación. </p> <p> <strong> Solución: </strong> Usa un capacitor de 1 nF tipo C0G/NP0, colocado tan cerca como sea posible del pin 5. La pista debe ser corta < 5 mm) y apoyada por una capa de tierra bajo el chip.</p> <h3> Problema 2: Deriva de tensión en caliente </h3> <p> <strong> Causa: </strong> Falta de regulación en la fuente de alimentación. </p> <p> <strong> Solución: </strong> Usa reguladores lineales LDO (como LT1763) para ±5 V, con condensadores de 10 µF tantalio y 100 nF cerámico en cada terminal de entrada/salida. </p> <h3> Problema 3: Tiempo de establecimiento demasiado largo </h3> <p> <strong> Causa: </strong> Carga capacitiva excesiva en la salida. </p> <p> <strong> Solución: </strong> Nunca conectes más de 100 pF directamente a la salida. Si necesitas cargar más, inserta un buffer de ganancia unitaria (como el OP07) entre el AD783 y la carga. </p> <p> Una vez corregidos estos puntos, el prototipo del estudiante logró una estabilidad de ±0.02% durante 30 minutos de operación continua, incluso con cambios de temperatura ambiente de 20°C a 30°C. </p> <p> El AD783JRZ no es un componente difícil de usar, pero sí exige atención al detalle en el diseño. No hay atajos: buena disposición de componentes, materiales de alta calidad y seguimiento estricto de las hojas de datos son la clave del éxito. </p>
