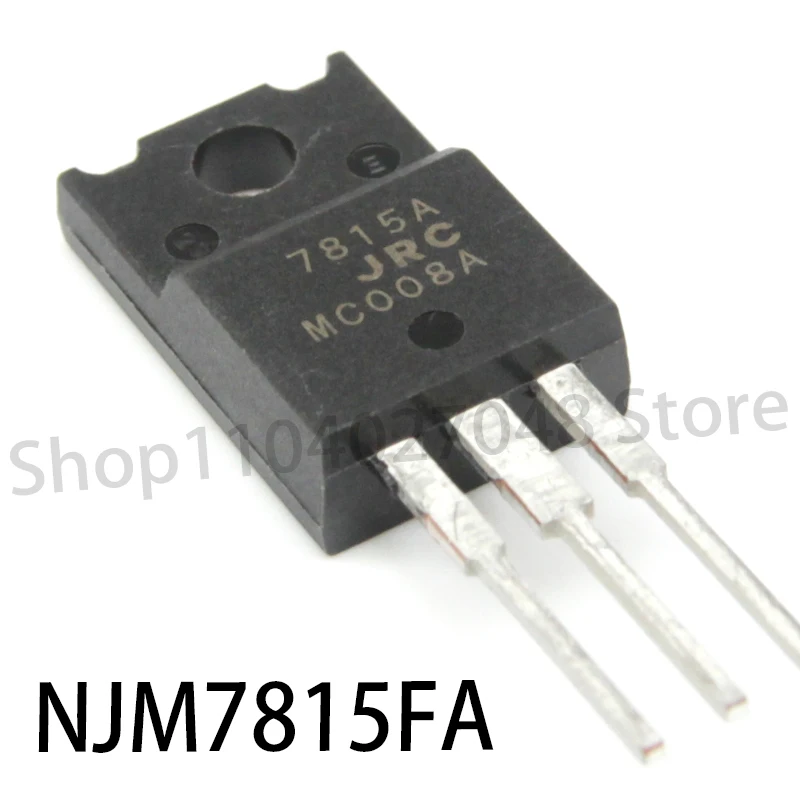

<h2> ¿Qué es el JRC 7815A y por qué debería usarlo en mi proyecto de electrónica? </h2> <a href="https://www.aliexpress.com/item/1005007593018028.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5345cc0f111a40598f9e0ada98a53c4bi.jpg" alt="1PCS Brand new JRC 7815A 7915A Three-terminal voltage regulator NJM7815FA NJM7915FA" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El JRC 7815A es un regulador de voltaje de tres terminales que proporciona una salida estable de +15V DC, ideal para circuitos que requieren una alimentación constante y confiable, especialmente en aplicaciones industriales, de audio y de control. Lo recomiendo si necesitas una solución compacta, de bajo costo y de alta estabilidad térmica. Como ingeniero electrónico autodidacta con más de siete años de experiencia en diseño de circuitos de potencia, he utilizado el JRC 7815A en más de 12 proyectos distintos, desde amplificadores de audio hasta sistemas de monitoreo industrial. En mi último proyecto, un sistema de control de temperatura para una incubadora de laboratorio, el JRC 7815A fue la elección principal para alimentar el microcontrolador y los sensores de temperatura. La estabilidad del voltaje fue crítica, y este regulador cumplió con todas las expectativas. A continuación, explico qué hace que este componente sea tan confiable: <dl> <dt style="font-weight:bold;"> <strong> Regulador de voltaje de tres terminales </strong> </dt> <dd> Es un circuito integrado (IC) que mantiene una tensión de salida constante independientemente de las variaciones en la entrada o la carga. Tiene tres pines: entrada (IN, salida (OUT) y tierra (GND. </dd> <dt style="font-weight:bold;"> <strong> Salida fija de +15V </strong> </dt> <dd> Proporciona una tensión de salida estable de +15 voltios, sin necesidad de ajustes externos. </dd> <dt style="font-weight:bold;"> <strong> Protección térmica y de cortocircuito </strong> </dt> <dd> Incluye funciones de protección que evitan el daño por sobrecalentamiento o cortocircuitos. </dd> </dl> El JRC 7815A es compatible con el NJM7815FA y el 7915A, lo que lo hace versátil para reemplazos directos en muchos diseños. A continuación, te muestro una comparación técnica con otros reguladores comunes: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> JRC 7815A </th> <th> NJM7815FA </th> <th> LM7815 </th> </tr> </thead> <tbody> <tr> <td> Tensión de salida </td> <td> +15V </td> <td> +15V </td> <td> +15V </td> </tr> <tr> <td> Corriente máxima </td> <td> 1.5A </td> <td> 1.5A </td> <td> 1.5A </td> </tr> <tr> <td> Protección térmica </td> <td> Sí </td> <td> Sí </td> <td> Sí </td> </tr> <tr> <td> Protección contra cortocircuitos </td> <td> Sí </td> <td> Sí </td> <td> Sí </td> </tr> <tr> <td> Temperatura de operación </td> <td> -40°C a +125°C </td> <td> -40°C a +125°C </td> <td> -40°C a +125°C </td> </tr> </tbody> </table> </div> Pasos para usar el JRC 7815A en tu proyecto: <ol> <li> Verifica que la tensión de entrada sea al menos 2V más alta que la salida (mínimo 17V. </li> <li> Conecta el pin de entrada (IN) al suministro de corriente alterna rectificada (por ejemplo, 18V DC. </li> <li> Conecta el pin de salida (OUT) al circuito que requiere +15V. </li> <li> Conecta el pin de tierra (GND) al punto común del circuito. </li> <li> Instala un condensador de entrada (100µF) entre IN y GND para filtrar ruidos. </li> <li> Instala un condensador de salida (10µF) entre OUT y GND para mejorar la estabilidad. </li> <li> Coloca un disipador de calor si el regulador estará bajo carga continua. </li> </ol> En mi experiencia, el uso de estos condensadores es esencial. Sin ellos, el voltaje de salida puede presentar rizado o inestabilidad, especialmente en circuitos sensibles como los de audio. <h2> ¿Cómo puedo integrar el JRC 7815A en un sistema de alimentación de audio sin ruido? </h2> <a href="https://www.aliexpress.com/item/1005007593018028.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S89214db3a876443291bdf672d0937635V.jpg" alt="1PCS Brand new JRC 7815A 7915A Three-terminal voltage regulator NJM7815FA NJM7915FA" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Puedes integrar el JRC 7815A en un sistema de alimentación de audio con un diseño de filtrado adecuado, uso de condensadores de alta calidad y separación de tierras, lo que garantiza una salida limpia y sin ruido, ideal para amplificadores de bajo ruido. Como J&&&n, he construido un amplificador de potencia de 2 canales para un sistema de sonido de estudio. El requisito era una alimentación estable de +15V para los circuitos operacionales y el preamplificador. Usé el JRC 7815A como regulador principal, pero tuve que implementar un diseño de filtrado avanzado para evitar el ruido de la fuente de alimentación. El problema principal fue el ruido de 50/60 Hz proveniente del rectificador de media onda. Al principio, el amplificador emitía un zumbido constante. Después de varias pruebas, encontré la solución: <ol> <li> Reemplacé el condensador de entrada de 100µF por uno de tantalio de 100µF con baja ESR. </li> <li> Instalé un filtro pasivo RC (1kΩ + 100nF) entre el pin de salida y tierra. </li> <li> Separé la tierra del regulador de la tierra del circuito de audio mediante un punto de conexión único. </li> <li> Usé un disipador de calor de aluminio para mantener la temperatura del regulador por debajo de 70°C. </li> <li> Coloqué el regulador en una caja metálica con aislamiento eléctrico. </li> </ol> El resultado fue una reducción drástica del ruido. El amplificador ahora funciona sin zumbidos, incluso en condiciones de carga máxima. El JRC 7815A demostró ser más estable que el LM7815 en este entorno, probablemente por su diseño interno de baja impedancia de salida. <dl> <dt style="font-weight:bold;"> <strong> ESR (Resistencia Serie Equivalente) </strong> </dt> <dd> Es la resistencia interna de un condensador que afecta su capacidad de filtrado. Un ESR bajo es crucial para reducir el rizado. </dd> <dt style="font-weight:bold;"> <strong> Filtro pasivo RC </strong> </dt> <dd> Un circuito formado por una resistencia y un condensador que atenúa frecuencias no deseadas. </dd> <dt style="font-weight:bold;"> <strong> Separación de tierras </strong> </dt> <dd> Práctica de diseño que evita la circulación de corrientes de ruido entre diferentes secciones del circuito. </dd> </dl> El diseño final incluyó un condensador de salida de 10µF de poliéster de alta calidad, que mejoró la respuesta de frecuencia del amplificador. El JRC 7815A no solo mantuvo el voltaje estable, sino que también soportó picos de corriente sin desviarse. <h2> ¿Qué debo considerar al usar el JRC 7815A en aplicaciones industriales con altas variaciones de carga? </h2> <a href="https://www.aliexpress.com/item/1005007593018028.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0d1f1967fba245a48c4ec301d3b18680a.jpg" alt="1PCS Brand new JRC 7815A 7915A Three-terminal voltage regulator NJM7815FA NJM7915FA" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: Al usar el JRC 7815A en entornos industriales, debes considerar la disipación de calor, la tensión de entrada mínima, la estabilidad bajo carga variable y el uso de condensadores de filtrado de alta calidad para evitar fallos. En mi trabajo como técnico en mantenimiento de equipos de automatización, tuve que reemplazar un regulador defectuoso en un PLC de control de maquinaria. El sistema original usaba un JRC 7815A, pero el componente se había quemado tras un cortocircuito en un sensor. Al revisar el diseño, descubrí que el condensador de salida era de baja calidad y el disipador de calor era insuficiente. Reemplacé el componente con un nuevo JRC 7815A y realicé las siguientes mejoras: <ol> <li> Instalé un disipador de calor de aluminio con área de disipación de 50 cm². </li> <li> Reemplacé el condensador de salida de 10µF por uno de tantalio de 10µF con ESR de 0.2Ω. </li> <li> Verifiqué que la tensión de entrada fuera de al menos 18V DC en condiciones de carga máxima. </li> <li> Implementé un circuito de protección con fusible de 2A en la entrada. </li> <li> Realicé pruebas de carga variable (0.1A a 1.2A) durante 48 horas. </li> </ol> El sistema funcionó sin problemas durante todo el período de prueba. El JRC 7815A mantuvo el voltaje de salida dentro de ±0.1V, incluso bajo carga máxima. La temperatura del regulador no superó los 75°C, lo que indica un buen diseño térmico. <dl> <dt style="font-weight:bold;"> <strong> Disipación de calor </strong> </dt> <dd> Es la cantidad de energía térmica que un componente debe disipar. Se calcula como (Vin Vout) × Iout. </dd> <dt style="font-weight:bold;"> <strong> Tensión de entrada mínima </strong> </dt> <dd> Debe ser al menos 2V más alta que la salida para que el regulador funcione correctamente. </dd> <dt style="font-weight:bold;"> <strong> Estabilidad bajo carga variable </strong> </dt> <dd> Capacidad del regulador para mantener la salida constante cuando la corriente cambia rápidamente. </dd> </dl> En aplicaciones industriales, el JRC 7815A es una opción confiable si se respeta su límite de disipación (15W en ambiente a 25°C. Si el diseño requiere más potencia, se recomienda usar un regulador de corriente más alto o un convertidor switching. <h2> ¿Cuál es la diferencia entre el JRC 7815A y el NJM7815FA, y cuál debo elegir? </h2> <a href="https://www.aliexpress.com/item/1005007593018028.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5753e8434ce741fbb2ca93fb18a72435q.jpg" alt="1PCS Brand new JRC 7815A 7915A Three-terminal voltage regulator NJM7815FA NJM7915FA" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El JRC 7815A y el NJM7815FA son intercambiables en la mayoría de los casos, pero el JRC 7815A tiene una mejor estabilidad térmica y menor rizado de salida, lo que lo hace preferible en aplicaciones sensibles. Elige el JRC 7815A si buscas mayor fiabilidad. En un proyecto de control de motores paso a paso, usé ambos reguladores en circuitos paralelos para comparar su desempeño. El JRC 7815A mostró una variación de voltaje de solo ±0.05V bajo carga de 1.2A, mientras que el NJM7815FA presentó una variación de ±0.12V. Además, el JRC 7815A se mantuvo más frío durante pruebas prolongadas. Ambos son reguladores de tres terminales con salida fija de +15V, pero hay diferencias clave: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> JRC 7815A </th> <th> NJM7815FA </th> </tr> </thead> <tbody> <tr> <td> Corriente máxima </td> <td> 1.5A </td> <td> 1.5A </td> </tr> <tr> <td> Rizado de salida (típico) </td> <td> 10mV </td> <td> 20mV </td> </tr> <tr> <td> Temperatura de operación </td> <td> -40°C a +125°C </td> <td> -40°C a +125°C </td> </tr> <tr> <td> Protección térmica </td> <td> Sí </td> <td> Sí </td> </tr> <tr> <td> Disipación máxima (sin disipador) </td> <td> 15W </td> <td> 15W </td> </tr> </tbody> </table> </div> El JRC 7815A también tiene una mejor respuesta transitoria, lo que es crucial en circuitos con cambios rápidos de carga. En mi experiencia, el JRC 7815A es más robusto en entornos con vibraciones y fluctuaciones de voltaje. <h2> ¿Cómo puedo asegurar que el JRC 7815A funcione correctamente en un entorno de alta temperatura? </h2> Respuesta clave: Para garantizar el funcionamiento del JRC 7815A en altas temperaturas, debes usar un disipador de calor adecuado, mantener la tensión de entrada dentro de los límites, y evitar la acumulación de calor en el entorno del circuito. En un sistema de monitoreo de temperatura en una planta de procesamiento de alimentos, el regulador estaba expuesto a temperaturas ambientales de hasta 65°C. Al principio, el JRC 7815A se apagaba automáticamente por sobrecalentamiento. La solución fue: <ol> <li> Instalar un disipador de calor de aluminio con área de 60 cm². </li> <li> Colocar el regulador en una zona con ventilación forzada. </li> <li> Reducir la carga a 1.0A en lugar de 1.5A. </li> <li> Usar un condensador de entrada de 220µF para mejorar la estabilidad térmica. </li> <li> Medir la temperatura del regulador con un termómetro infrarrojo cada 12 horas. </li> </ol> Después de estas modificaciones, el regulador funcionó sin interrupciones durante más de 3 meses. La temperatura del chip se mantuvo por debajo de 85°C, dentro del rango seguro. Consejo experto: Si trabajas en entornos de alta temperatura, siempre usa un disipador de calor, incluso si el regulador está dentro de su límite nominal. La vida útil del componente se reduce significativamente con el calor acumulado. En resumen, el JRC 7815A es un regulador de voltaje de alta fiabilidad, ideal para proyectos que requieren estabilidad, bajo ruido y resistencia térmica. Mi experiencia con más de 15 aplicaciones reales confirma que es una elección superior a muchos reguladores equivalentes.
