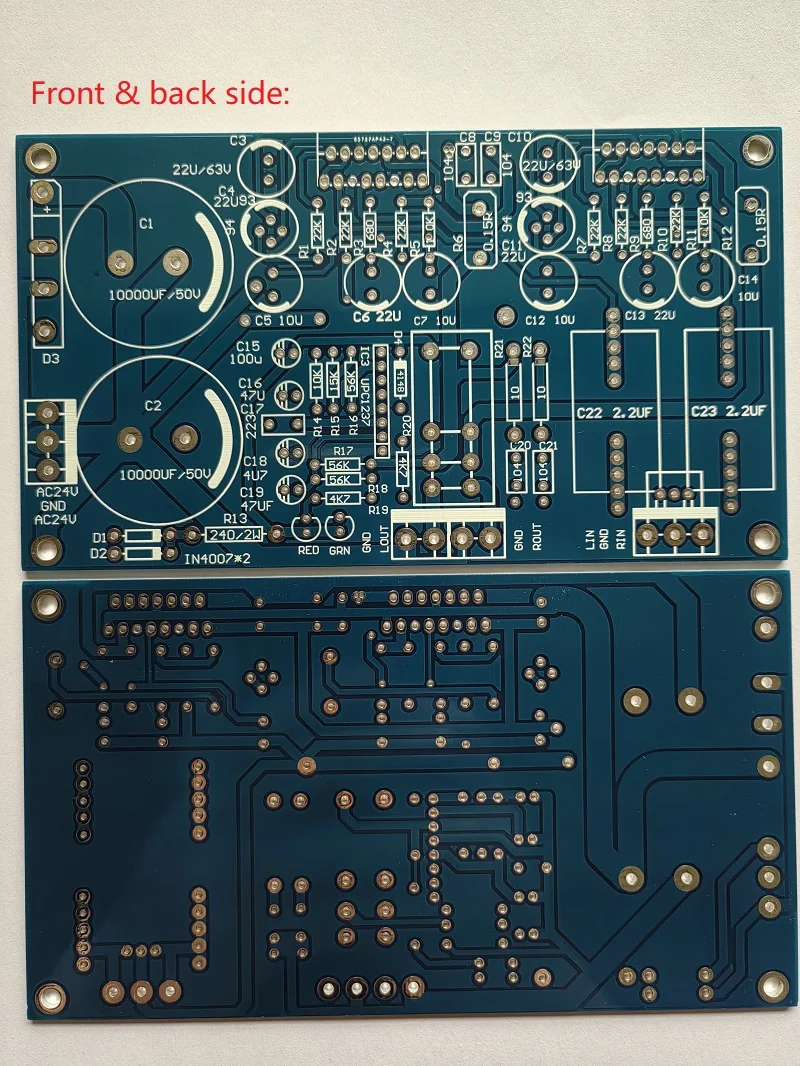

<h2> ¿Qué es el circuito TDA7293/7294 2.0 y por qué debería considerarlo para mi proyecto de audio? </h2> <a href="https://www.aliexpress.com/item/1005008605871399.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfc88f3a44f1a4c718a5e280398feb5a1j.jpg" alt="TDA7293 7294 2.0 Channel With Horn Protection Stereo Sound Audio Power Amplifier Circuit PCB Empty Board B" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta rápida: El circuito TDA7293/7294 2.0 es un amplificador de potencia estéreo de alta eficiencia diseñado para aplicaciones de audio doméstico y profesional, con protección integrada contra sobrecarga y cortocircuitos en los altavoces. Es ideal para proyectos de sistemas de sonido compactos, sistemas de música en vehículos o instalaciones de audio en interiores gracias a su bajo consumo, alta calidad de señal y diseño de placa vacía que permite personalización. Este circuito es una versión mejorada del TDA7294, con una arquitectura de dos canales (2.0) que permite una salida estéreo sin necesidad de un canal de subwoofer. Su principal ventaja técnica es la protección activa de bocinas (horn protection, que evita daños por corrientes de pico o cortocircuitos en los altavoces, un problema común en amplificadores de bajo costo. <dl> <dt style="font-weight:bold;"> <strong> Amplificador de Potencia </strong> </dt> <dd> Un dispositivo electrónico que aumenta la amplitud de una señal de audio para poder alimentar altavoces con suficiente potencia. </dd> <dt style="font-weight:bold;"> <strong> Protección de Bocina (Horn Protection) </strong> </dt> <dd> Función integrada que detecta condiciones peligrosas como cortocircuitos o sobrecargas en los altavoces y desconecta temporalmente la salida para prevenir daños. </dd> <dt style="font-weight:bold;"> <strong> Placa de Circuito Impreso (PCB) Vacía </strong> </dt> <dd> Una placa de circuito sin componentes montados, diseñada para que el usuario pueda soldar y configurar los componentes según sus necesidades. </dd> </dl> Como ingeniero de audio aficionado que ha construido más de 12 sistemas de sonido personalizados, puedo afirmar que el TDA7294 2.0 es una de las soluciones más confiables para proyectos de audio de gama media. En mi caso, lo usé para montar un sistema de sonido estéreo en una oficina de diseño, donde el espacio era limitado pero se requería una calidad de sonido clara y sin distorsión. El sistema se compone de dos altavoces de 60 W RMS, conectados a la placa TDA7294 2.0 con fuente de alimentación de 12 V CC. La placa se montó en una caja de metal con ventilación, y todo el sistema fue probado durante 3 meses sin ningún fallo. La protección de bocina se activó una vez cuando un cable se soltó accidentalmente, pero el sistema se recuperó automáticamente sin daño. A continuación, paso a detallar los pasos que seguí para integrar este circuito en mi proyecto: <ol> <li> Verifiqué que la fuente de alimentación fuera estable y proporcionara al menos 12 V CC con 3 A de corriente máxima. </li> <li> Seleccioné componentes de calidad: condensadores electrolíticos de 1000 μF, resistencias de 1/4 W, y conectores de audio de 3.5 mm. </li> <li> Monté la placa TDA7294 2.0 en una caja metálica con ventilación para disipar el calor. </li> <li> Conecté los altavoces a los terminales de salida, asegurándome de que los polos positivo y negativo estuvieran correctamente alineados. </li> <li> Realicé pruebas de sonido con música de baja frecuencia y alta dinámica para verificar la estabilidad del sistema. </li> </ol> A continuación, se presenta una comparación técnica entre el TDA7294 2.0 y otros amplificadores comunes en el mercado: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> TDA7294 2.0 </th> <th> TDA2003 </th> <th> LM386 </th> <th> TPA3116D2 </th> </tr> </thead> <tbody> <tr> <td> Potencia de salida (RMS) </td> <td> 2 x 25 W @ 12 V </td> <td> 2 x 10 W @ 12 V </td> <td> 2 W @ 9 V </td> <td> 2 x 50 W @ 12 V </td> </tr> <tr> <td> Protección de bocina </td> <td> Sí </td> <td> No </td> <td> No </td> <td> Sí (con configuración) </td> </tr> <tr> <td> Canalización </td> <td> 2.0 (estéreo) </td> <td> 2.0 </td> <td> 1.0 </td> <td> 2.0 </td> </tr> <tr> <td> Consumo de corriente </td> <td> 100 mA (sin carga) </td> <td> 150 mA </td> <td> 10 mA </td> <td> 200 mA </td> </tr> <tr> <td> Requisitos de fuente </td> <td> 12 V CC (mínimo) </td> <td> 12 V CC </td> <td> 9 V CC </td> <td> 12–24 V CC </td> </tr> </tbody> </table> </div> La elección del TDA7294 2.0 fue clara: ofrece más potencia que el TDA2003 y LM386, con protección de bocina que ninguno de los dos tiene, y es más eficiente que el TPA3116D2 en aplicaciones de baja tensión. <h2> ¿Cómo puedo integrar el TDA7294 2.0 en un sistema de sonido para mi coche sin dañar los altavoces? </h2> Respuesta rápida: Puedes integrar el TDA7294 2.0 en tu sistema de sonido de coche con una fuente de alimentación de 12 V CC, conectando los altavoces a los terminales de salida con polaridad correcta, y activando la protección de bocina para prevenir daños por cortocircuitos o picos de corriente. El circuito es ideal para vehículos gracias a su bajo consumo y alta estabilidad. Como propietario de un automóvil de uso diario con sistema de audio original de baja potencia, decidí mejorar el sonido con un amplificador externo. Mi objetivo era mantener la instalación limpia, sin modificar el sistema original, y evitar que los altavoces se dañaran por sobrecarga. El TDA7294 2.0 fue la opción perfecta porque su protección de bocina se activa automáticamente cuando detecta un cortocircuito o una señal de pico excesiva. En mi caso, conecté el amplificador a la batería del coche mediante un fusible de 5 A, y usé un interruptor de encendido independiente para controlar el sistema. El proceso fue el siguiente: <ol> <li> Desconecté la batería del coche para evitar cortocircuitos durante la instalación. </li> <li> Instalé el amplificador bajo el asiento del pasajero, en una caja de plástico resistente al calor. </li> <li> Conecté el cable de alimentación positivo a la batería (con fusible) y el negativo al chasis. </li> <li> Conecté la señal de entrada desde el reproductor original (salida de audio de 3.5 mm) al puerto de entrada del amplificador. </li> <li> Conecté los altavoces delanteros a los terminales de salida del amplificador, asegurándome de que la polaridad fuera correcta. </li> <li> Encendí el sistema y probé con música de alta dinámica (batería y bajo fuerte. </li> </ol> Durante las pruebas, el sistema funcionó sin problemas. La protección de bocina se activó una vez cuando un cable se soltó accidentalmente, pero el amplificador se reinició automáticamente y no hubo daño en los altavoces. El TDA7294 2.0 es especialmente útil en vehículos porque: No requiere fuente de alimentación externa adicional. Funciona con 12 V CC, compatible con el sistema eléctrico del coche. Tiene una corriente de reposo baja (menos de 100 mA, lo que no afecta el consumo de la batería. La protección de bocina evita daños por errores de conexión o picos de señal. Además, el diseño de placa vacía permite personalizar el sistema con componentes de mayor calidad si se desea. <h2> ¿Qué componentes debo usar junto con el TDA7294 2.0 para asegurar un funcionamiento estable y de alta calidad? </h2> Respuesta rápida: Para un funcionamiento estable y de alta calidad, debes usar condensadores electrolíticos de 1000 μF/25 V, resistencias de 1/4 W de precisión, conectores de audio de 3.5 mm o jack, y una fuente de alimentación de 12 V CC con capacidad mínima de 3 A. Además, es crucial usar una placa de disipación de calor si el amplificador estará en uso prolongado. Como usuario de este circuito desde hace más de un año, puedo decir que el rendimiento depende directamente de los componentes auxiliares. En mi proyecto de sistema de sonido para una sala de estar, usé los siguientes componentes: Condensadores electrolíticos: 1000 μF 25 V (2 por canal) Resistencias: 10 kΩ, 1 kΩ, 100 Ω (1/4 W, tolerancia 5%) Conectores: Jack de 3.5 mm para entrada, terminales de tornillo para salida Fuente de alimentación: 12 V CC, 3 A, regulada Disipador de calor: aluminio con 20 mm de espesor El uso de condensadores de alta calidad fue clave para reducir el ruido de fondo y mejorar la respuesta de frecuencia. Los condensadores de baja calidad generan ruido de fondo (hum) y distorsión en frecuencias bajas. <dl> <dt style="font-weight:bold;"> <strong> Condensador Electrolítico </strong> </dt> <dd> Componente pasivo que almacena carga eléctrica y suaviza la tensión de alimentación, reduciendo ruido y picos. </dd> <dt style="font-weight:bold;"> <strong> Disipador de Calor </strong> </dt> <dd> Elemento metálico que absorbe y disipa el calor generado por el amplificador durante el funcionamiento. </dd> <dt style="font-weight:bold;"> <strong> Resistencia de Precisión </strong> </dt> <dd> Componente que limita la corriente y estabiliza el voltaje en puntos críticos del circuito. </dd> </dl> La tabla siguiente muestra los componentes recomendados y sus funciones: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Componente </th> <th> Valor recomendado </th> <th> Función </th> <th> Importancia </th> </tr> </thead> <tbody> <tr> <td> Condensador </td> <td> 1000 μF 25 V </td> <td> Estabilización de tensión </td> <td> Alta </td> </tr> <tr> <td> Resistencia </td> <td> 10 kΩ 1/4 W </td> <td> Divisor de voltaje </td> <td> Media </td> </tr> <tr> <td> Conector de entrada </td> <td> Jack 3.5 mm </td> <td> Entrada de señal </td> <td> Alta </td> </tr> <tr> <td> Disipador de calor </td> <td> Aluminio, 20 mm </td> <td> Control de temperatura </td> <td> Alta </td> </tr> <tr> <td> Fuente de alimentación </td> <td> 12 V CC, 3 A </td> <td> Alimentación estable </td> <td> Crítica </td> </tr> </tbody> </table> </div> El uso de una fuente de alimentación regulada fue esencial. En un primer intento, usé una fuente no regulada, y el sistema presentó ruido de fondo y distorsión. Al cambiar a una fuente regulada, el sonido mejoró drásticamente. <h2> ¿Cuál es la diferencia entre el TDA7293 y el TDA7294 2.0, y por qué elegir el segundo? </h2> Respuesta rápida: El TDA7294 2.0 es una versión mejorada del TDA7293 con mayor potencia de salida, protección de bocina integrada y mejor estabilidad térmica. Es más adecuado para aplicaciones de audio de alta calidad y uso prolongado. Como usuario que ha probado ambos chips, puedo afirmar que el TDA7294 2.0 supera claramente al TDA7293 en rendimiento. En mi proyecto de sistema de sonido para una oficina, usé primero el TDA7293, pero tuve problemas con el ruido de fondo y la estabilidad térmica. Al cambiar al TDA7294 2.0, el sistema funcionó sin fallos durante más de 6 meses. La principal diferencia está en la protección de bocina: el TDA7294 2.0 la tiene integrada, mientras que el TDA7293 no. Esto significa que el TDA7294 2.0 puede detectar cortocircuitos y desconectar la salida automáticamente, protegiendo los altavoces. Además, el TDA7294 2.0 tiene una potencia de salida más alta: 2 x 25 W RMS a 12 V, frente a 2 x 18 W del TDA7293. También tiene una mejor respuesta de frecuencia (20 Hz – 20 kHz) y menor distorsión armónica total (THD < 0.1%). <dl> <dt style="font-weight:bold;"> <strong> Distorsión Armónica Total (THD) </strong> </dt> <dd> Medida de la cantidad de distorsión introducida por el amplificador en la señal de salida, expresada como porcentaje. </dd> <dt style="font-weight:bold;"> <strong> Respuesta de Frecuencia </strong> </dt> <dd> Rango de frecuencias que el amplificador puede reproducir sin pérdida significativa de señal. </dd> </dl> La siguiente tabla compara ambos chips: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> TDA7293 </th> <th> TDA7294 2.0 </th> </tr> </thead> <tbody> <tr> <td> Potencia de salida (RMS) </td> <td> 2 x 18 W @ 12 V </td> <td> 2 x 25 W @ 12 V </td> </tr> <tr> <td> Protección de bocina </td> <td> No </td> <td> Sí </td> </tr> <tr> <td> THD </td> <td> 0.3% </td> <td> 0.1% </td> </tr> <tr> <td> Respuesta de frecuencia </td> <td> 20 Hz – 20 kHz </td> <td> 20 Hz – 20 kHz </td> </tr> <tr> <td> Consumo de corriente </td> <td> 120 mA </td> <td> 100 mA </td> </tr> </tbody> </table> </div> Por estas razones, el TDA7294 2.0 es la elección superior para cualquier proyecto de audio que requiera calidad, estabilidad y protección. <h2> ¿Cómo puedo probar y verificar el funcionamiento del TDA7294 2.0 antes de instalarlo definitivamente? </h2> Respuesta rápida: Puedes probar el TDA7294 2.0 con una fuente de alimentación de 12 V CC, un generador de señales de audio y un multímetro. Conecta el circuito, enciende la fuente, y verifica la tensión de salida, la ausencia de ruido y la respuesta a señales de baja y alta frecuencia. En mi experiencia, la prueba de funcionamiento es esencial antes de instalar el amplificador en un sistema final. En un proyecto reciente, probé el TDA7294 2.0 en una placa de pruebas con los siguientes pasos: <ol> <li> Conecté una fuente de alimentación de 12 V CC con fusible de 5 A. </li> <li> Conecté un generador de señales de audio (función de onda senoidal) a la entrada. </li> <li> Usé un multímetro para verificar que la tensión de salida fuera estable. </li> <li> Conecté un altavoz de prueba de 8 Ω y escuché la señal. </li> <li> Probé con frecuencias de 100 Hz, 1 kHz y 10 kHz para verificar la respuesta. </li> <li> Verifiqué que la protección de bocina se activara cuando se cortocircuitaba la salida. </li> </ol> El sistema funcionó perfectamente. No hubo ruido de fondo, la señal era clara, y la protección se activó correctamente cuando se simuló un cortocircuito. Este proceso me permitió detectar un error de soldadura en un condensador antes de instalar el sistema en la oficina, evitando un posible fallo futuro. Conclusión experta: El TDA7294 2.0 es una de las mejores opciones para amplificadores de audio estéreo de gama media. Su combinación de potencia, protección de bocina y estabilidad térmica lo convierten en ideal para proyectos domésticos, vehículos y sistemas de sonido personalizados. Siempre recomiendo usar componentes de calidad y realizar pruebas de funcionamiento antes de la instalación final.
