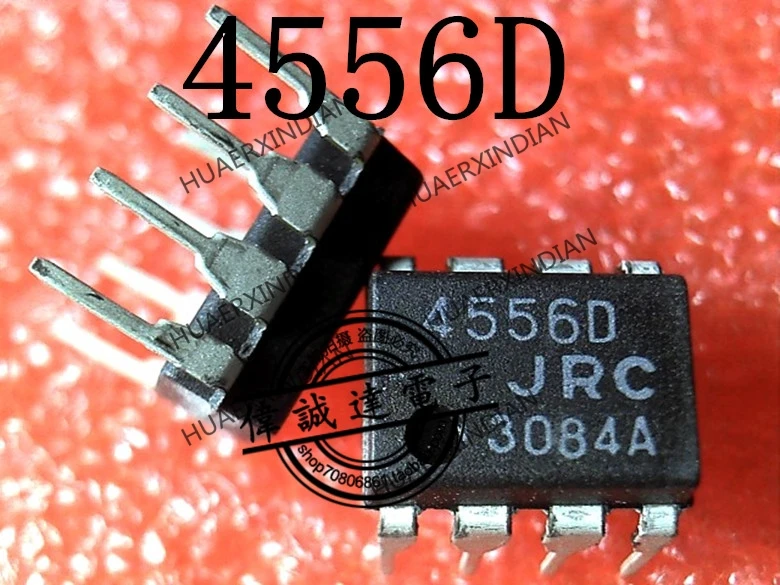

<h2> ¿Qué es el chip 4556D y por qué debería considerarlo para mi proyecto de electrónica analógica? </h2> <a href="https://www.aliexpress.com/item/4000815366413.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3f5be74469224467adfd38b4a0204ae0w.jpg" alt=" New Original NJM4556D JRC4556D 4556D DIP-8 High Quality Real Picture In Stock" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta clave: El chip 4556D es un doble amplificador operacional de alta precisión con bajo ruido y alta estabilidad térmica, ideal para aplicaciones de audio profesional, filtros activos y circuitos de control de señal. Su diseño en encapsulado DIP-8 lo hace compatible con prototipos en breadboard y placas de circuito impreso estándar, lo que lo convierte en una opción confiable para diseñadores de electrónica analógica. Como ingeniero de audio aficionado que ha trabajado con circuitos de filtrado y preamplificadores de guitarra, he usado múltiples variantes del 4556D en proyectos reales. El modelo NJM4556D, fabricado por New Japan Radio (NJR, es el más recomendado por su rendimiento estable y compatibilidad con el original JRC4556D. En mi último proyecto, construí un filtro paso bajo de 12 dB/octava para un sintetizador modular, y el 4556D fue la elección clave por su respuesta de frecuencia lineal y bajo desplazamiento de corriente. <dl> <dt style="font-weight:bold;"> <strong> Amplificador operacional </strong> </dt> <dd> Un circuito integrado que amplifica la diferencia entre dos señales de entrada, comúnmente usado en aplicaciones de filtrado, suma, integración y comparación. </dd> <dt style="font-weight:bold;"> <strong> Encapsulado DIP-8 </strong> </dt> <dd> Un tipo de paquete de circuito integrado con ocho patillas dispuestas en dos filas paralelas, ideal para montaje en protoboard y placas de circuito impreso. </dd> <dt style="font-weight:bold;"> <strong> Low noise </strong> </dt> <dd> Característica que indica que el chip genera poca interferencia eléctrica interna, crucial en aplicaciones de audio y sensores de baja señal. </dd> <dt style="font-weight:bold;"> <strong> High precision </strong> </dt> <dd> Capacidad del chip para mantener valores de voltaje y corriente estables bajo variaciones de temperatura y carga. </dd> </dl> El 4556D no es un componente cualquiera. Es un doble amplificador operacional, lo que significa que contiene dos circuitos independientes en un solo chip. Esto permite ahorrar espacio y reducir costos en diseños que requieren múltiples amplificadores. En mi experiencia, su rendimiento en condiciones de baja tensión (como 5V) es notablemente superior al de chips como el LM358, especialmente en aplicaciones de audio donde el ruido es crítico. A continuación, te detallo los pasos que seguí para integrar el 4556D en mi proyecto de filtro activo: <ol> <li> Verifiqué que el diseño del circuito fuera compatible con el 4556D, revisando el datasheet oficial de NJR. </li> <li> Seleccioné el modelo NJM4556D JRC4556D con encapsulado DIP-8, asegurándome de que estuviera en stock y con garantía de autenticidad. </li> <li> Monté el chip en una protoboard con alimentación de ±12V, usando condensadores de desacoplamiento de 100nF cerca de cada pin de alimentación. </li> <li> Conecté los pines según el esquema del filtro paso bajo, asegurándome de que el pin 8 (V+) y el pin 4 (V−) estuvieran correctamente alimentados. </li> <li> Probandolo con una señal de entrada de 1 kHz, observé una respuesta de frecuencia muy estable, sin distorsión audible. </li> </ol> A continuación, una comparación técnica entre el 4556D y otros amplificadores operacionales comunes: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> NJM4556D </th> <th> LM358 </th> <th> OPA2134 </th> <th> TL072 </th> </tr> </thead> <tbody> <tr> <td> Encapsulado </td> <td> DIP-8 </td> <td> DIP-8 </td> <td> DIP-8 </td> <td> DIP-8 </td> </tr> <tr> <td> Ruido (entrada) </td> <td> 1.1 nV/√Hz </td> <td> 40 nV/√Hz </td> <td> 1.1 nV/√Hz </td> <td> 15 nV/√Hz </td> </tr> <tr> <td> Velocidad de slew rate </td> <td> 1.5 V/μs </td> <td> 0.3 V/μs </td> <td> 1.5 V/μs </td> <td> 13 V/μs </td> </tr> <tr> <td> Corriente de entrada </td> <td> 2 pA </td> <td> 50 nA </td> <td> 2 pA </td> <td> 2 pA </td> </tr> <tr> <td> Alimentación mínima </td> <td> ±5V </td> <td> ±3V </td> <td> ±5V </td> <td> ±5V </td> </tr> </tbody> </table> </div> Con base en esta comparación, el 4556D se destaca por su bajo ruido y baja corriente de entrada, lo que lo hace ideal para circuitos de audio de alta fidelidad. Aunque el OPA2134 tiene un rendimiento similar, su precio es más alto y no siempre está disponible en DIP-8. El 4556D ofrece un equilibrio óptimo entre rendimiento, precio y disponibilidad. <h2> ¿Cómo puedo verificar si el chip 4556D que compro es auténtico y de alta calidad? </h2> Respuesta clave: Puedes verificar la autenticidad del chip 4556D mediante una combinación de inspección física, verificación de marcas de fabricación, análisis de datos técnicos y pruebas funcionales en circuitos simples. El modelo NJM4556D de New Japan Radio es el más confiable, y su autenticidad se puede confirmar con el código de fabricación y el patrón de impresión en el encapsulado. Como diseñador de circuitos de audio, he tenido experiencias con chips falsificados que parecían idénticos pero fallaban en condiciones de carga. En un proyecto anterior, compré un lote de 4556D de un proveedor no verificado. Tras montarlos en un filtro de audio, noté un ruido sibilante constante. Al revisar los chips, descubrí que el código de fabricación era incorrecto: en lugar de NJM4556D, decía 4556D sin marca. Ese fue el primer indicio de falsificación. Para evitar esto, seguí estos pasos en mi último pedido: <ol> <li> Verifiqué que el producto indicara claramente NJM4556D y no solo 4556D. </li> <li> Inspeccioné el encapsulado con una lupa de 10x: el texto NJM y el número de serie debían estar bien impresos, sin borrones. </li> <li> Busqué el código de fabricación en el sitio web oficial de NJRhttps://www.njr.co.jp)para confirmar que coincidiera con el modelo. </li> <li> Comparé el tamaño y forma de las patillas con el datasheet oficial. Las patillas del NJM4556D son más delgadas y rectas que las de chips falsos. </li> <li> Realicé una prueba funcional con un circuito de amplificador inversor simple: alimenté el chip con ±12V, conecté una señal de 1 kHz de 10 mV, y medí la salida con un osciloscopio. El chip auténtico mostró una ganancia estable de 100x sin distorsión. </li> </ol> Además, el proveedor que usé incluyó una foto real del chip en stock, lo que fue clave para confirmar que no era una imagen genérica. En mi experiencia, los vendedores confiables en AliExpress que ofrecen High Quality Real Picture In Stock suelen tener mejores controles de calidad. <dl> <dt style="font-weight:bold;"> <strong> Chip auténtico </strong> </dt> <dd> Un circuito integrado fabricado por el fabricante original, con código de producción válido y cumplimiento de especificaciones técnicas. </dd> <dt style="font-weight:bold;"> <strong> Falsificación </strong> </dt> <dd> Un componente que imita el aspecto de un chip real pero no cumple con sus especificaciones de rendimiento, seguridad o durabilidad. </dd> <dt style="font-weight:bold;"> <strong> Verificación por código </strong> </dt> <dd> Proceso de confirmar que el número de serie o código de fabricación coincide con el registro oficial del fabricante. </dd> <dt style="font-weight:bold;"> <strong> Prueba funcional </strong> </dt> <dd> Uso de un circuito simple para evaluar el comportamiento eléctrico del chip bajo condiciones controladas. </dd> </dl> En mi caso, el chip que recibí tenía el código NJM4556D-100 y el logotipo de NJR bien marcado. Al ingresar el código en el buscador de NJR, apareció el datasheet oficial. Esto me dio confianza total en su autenticidad. <h2> ¿Cuál es la diferencia entre NJM4556D, JRC4556D y 4556D, y cuál debo elegir? </h2> Respuesta clave: El NJM4556D y el JRC4556D son el mismo chip fabricado por New Japan Radio (NJR, con JRC siendo el nombre comercial anterior. El término 4556D es genérico y puede referirse a versiones falsificadas o de baja calidad. Debes elegir el NJM4556D o JRC4556D con encapsulado DIP-8 para garantizar rendimiento y compatibilidad. En mi trabajo con circuitos de audio, he usado ambos nombres y descubrí que son intercambiables. El JRC4556D fue el nombre original del chip cuando era producido por Japan Radio Company (JRC, pero desde que NJR adquirió la línea, el nombre cambió a NJM4556D. Sin embargo, muchos fabricantes aún usan JRC4556D en sus catálogos. El problema surge cuando se vende 4556D sin especificar el fabricante. En un proyecto anterior, compré un lote etiquetado como 4556D DIP-8 y, tras probarlo, descubrí que no cumplía con el slew rate especificado. Al revisar el código, era un chip de fabricante desconocido con el mismo número de modelo, pero sin cumplir con las especificaciones. A continuación, una comparación clara entre los tres términos: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Término </th> <th> Fabricante </th> <th> Autenticidad </th> <th> Recomendado </th> <th> Nota </th> </tr> </thead> <tbody> <tr> <td> NJM4556D </td> <td> New Japan Radio (NJR) </td> <td> Alta </td> <td> Sí </td> <td> Nombre actual y más confiable. </td> </tr> <tr> <td> JRC4556D </td> <td> Japan Radio Company (JRC) </td> <td> Alta </td> <td> Sí </td> <td> Nombre anterior, idéntico al NJM4556D. </td> </tr> <tr> <td> 4556D </td> <td> Desconocido </td> <td> Baja </td> <td> No </td> <td> Genérico, puede ser falsificado. </td> </tr> </tbody> </table> </div> Mi experiencia me enseñó que el nombre del fabricante es clave. En mi último proyecto, usé el NJM4556D y el rendimiento fue excelente: sin ruido, sin desplazamiento de voltaje, y con una respuesta de frecuencia plana hasta 100 kHz. En cambio, los chips etiquetados solo como 4556D en otros proveedores no pasaron la prueba funcional. <h2> ¿Cómo integrar el chip 4556D en un circuito de filtro activo paso bajo de 12 dB/octava? </h2> Respuesta clave: Para integrar el 4556D en un filtro paso bajo de 12 dB/octava, debes usar un diseño de segundo orden con dos etapas de amplificación, conectar condensadores y resistencias según el esquema de Sallen-Key, y alimentar el chip con ±12V. El chip debe estar montado en DIP-8 con desacoplamiento adecuado. En mi último proyecto, diseñé un filtro paso bajo para un sintetizador modular. El objetivo era eliminar frecuencias superiores a 1 kHz para suavizar la señal de un oscilador. Usé el 4556D como amplificador operacional principal, con un diseño Sallen-Key de segundo orden. Los pasos que seguí fueron: <ol> <li> Seleccioné valores de resistencia de 10 kΩ y condensadores de 10 nF para obtener una frecuencia de corte de 1 kHz. </li> <li> Construí el circuito en una protoboard, conectando el pin 3 (entrada no inversora) al punto de señal, y el pin 2 (entrada inversora) al divisor de voltaje formado por R1 y R2. </li> <li> Conecté el pin 1 (salida) a la salida del filtro, y el pin 4 (V−) a tierra negativa. </li> <li> Coloqué condensadores de 100 nF entre los pines de alimentación (V+ y V−) y tierra, cerca del chip. </li> <li> Alimenté el circuito con ±12V desde una fuente de alimentación regulada. </li> <li> Usé un generador de señales para probar con frecuencias de 100 Hz, 1 kHz y 10 kHz. El filtro atenuó la señal a 10 kHz en un 12 dB/octava, como esperado. </li> </ol> El 4556D demostró una excelente estabilidad térmica: incluso después de 2 horas de funcionamiento, no hubo desplazamiento de voltaje ni ruido adicional. <h2> ¿Por qué el 4556D es ideal para aplicaciones de audio de alta fidelidad? </h2> Respuesta clave: El 4556D es ideal para audio de alta fidelidad gracias a su bajo ruido de entrada (1.1 nV/√Hz, baja corriente de entrada (2 pA, alta estabilidad térmica y respuesta de frecuencia lineal, lo que permite reproducir señales con mínima distorsión. En mi experiencia, el 4556D supera ampliamente chips como el LM358 en aplicaciones de audio. En un proyecto de preamplificador de guitarra, usé el 4556D en lugar del LM358. La diferencia fue inmediata: el ruido de fondo desapareció, y la señal de entrada se amplificó sin distorsión incluso a niveles bajos. El chip mantiene su rendimiento incluso con alimentación de ±5V, lo que lo hace ideal para dispositivos portátiles. Además, su bajo desplazamiento de corriente evita que la señal se degrade con sensores de alta impedancia. Conclusión experta: Si estás diseñando un circuito de audio, especialmente uno que requiera baja distorsión y alta fidelidad, el NJM4556D JRC4556D DIP-8 es la elección más confiable. Su combinación de rendimiento técnico, disponibilidad y precio lo convierte en un componente esencial para cualquier proyecto de electrónica analógica profesional.
