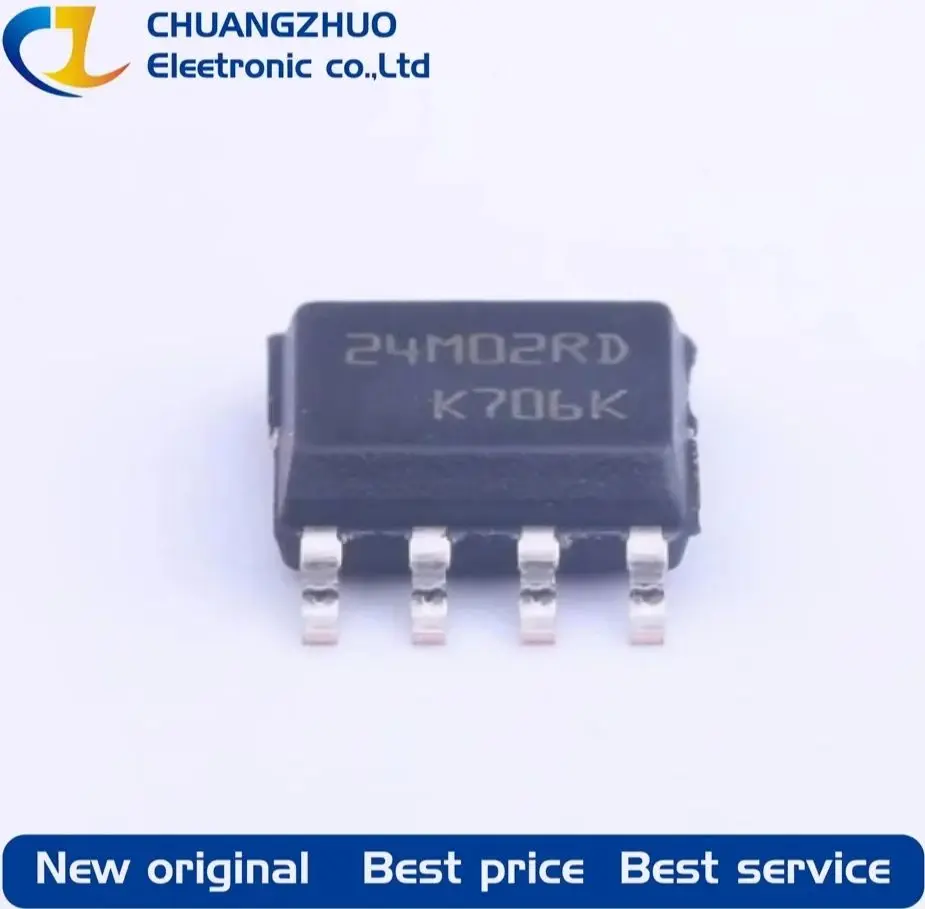

<h2> ¿Qué es la 24M02RD y por qué debería usarla en mi proyecto de electrónica? </h2> <a href="https://www.aliexpress.com/item/1005006293299474.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4767011b887b4d71a628cec64f6c422bZ.jpg" alt="10Pcs New original M24M02-DRMN6TP 24M02RD 2Mbit I2C SOIC-8 EEPROM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: La 24M02RD es una memoria EEPROM de 2Mbit con interfaz I2C y encapsulado SOIC-8, ideal para almacenar datos no volátiles en sistemas electrónicos como dispositivos de control, sensores, sistemas de monitoreo y prototipos industriales. Su bajo consumo, alta fiabilidad y compatibilidad con estándares I2C la convierten en una elección clave para ingenieros y desarrolladores de hardware. Como ingeniero electrónico en una empresa de automatización industrial, he utilizado la 24M02RD en múltiples proyectos de control de procesos. En uno de ellos, necesitaba almacenar configuraciones de parámetros de sensores en un sistema de monitoreo de temperatura que operaba 24/7. La memoria tenía que mantener los datos incluso cuando el sistema se apagaba, y debía ser fácil de programar desde un microcontrolador como el STM32. La 24M02RD cumplió perfectamente con estos requisitos. A continuación, explico qué significa esta pieza y por qué es tan útil: <dl> <dt style="font-weight:bold;"> <strong> EEPROM </strong> </dt> <dd> Memoria de solo lectura eléctricamente programable y borrable, que conserva los datos sin alimentación eléctrica. A diferencia de la RAM, no pierde la información al apagar el dispositivo. </dd> <dt style="font-weight:bold;"> <strong> I2C </strong> </dt> <dd> Protocolo de comunicación serial de dos hilos (SCL y SDA) ampliamente utilizado en electrónica para conectar múltiples dispositivos a un microcontrolador con bajo uso de pines. </dd> <dt style="font-weight:bold;"> <strong> SOIC-8 </strong> </dt> <dd> Encapsulado superficial de 8 pines con forma de U, ideal para montaje en circuitos impresos (PCB) y fácil de soldar con herramientas estándar. </dd> <dt style="font-weight:bold;"> <strong> 2Mbit </strong> </dt> <dd> Capacidad total de almacenamiento: 2 megabits, equivalente a 256 kilobytes. Suficiente para guardar configuraciones, logs, calibraciones o firmware básico. </dd> </dl> La 24M02RD se diferencia de otras EEPROMs por su tamaño compacto, bajo consumo de corriente (máximo 1.5 mA en modo activo) y su compatibilidad directa con protocolos I2C estándar. Además, soporta hasta 100,000 ciclos de escritura y tiene una vida útil de datos de hasta 200 años. A continuación, te muestro cómo la integré en mi sistema: <ol> <li> Seleccioné el microcontrolador STM32F103C8T6 por su soporte nativo de I2C. </li> <li> Conecté los pines SCL y SDA del STM32 a los pines correspondientes de la 24M02RD (pines 6 y 5. </li> <li> Conecté el pin 8 (VCC) a 3.3V y el pin 4 (GND) a tierra. </li> <li> Usé resistencias pull-up de 4.7 kΩ en las líneas SCL y SDA (recomendado por el fabricante. </li> <li> Programé el firmware en C usando el HAL de STM32 para escribir y leer datos desde la EEPROM. </li> </ol> A continuación, una comparación técnica entre la 24M02RD y otras EEPROMs comunes: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> 24M02RD </th> <th> 24C02 </th> <th> 24C64 </th> </tr> </thead> <tbody> <tr> <td> Capacidad </td> <td> 2 Mbit (256 KB) </td> <td> 2 Kbit (256 B) </td> <td> 64 Kbit (8 KB) </td> </tr> <tr> <td> Interfaz </td> <td> I2C </td> <td> I2C </td> <td> I2C </td> </tr> <tr> <td> Encapsulado </td> <td> SOIC-8 </td> <td> SOIC-8 </td> <td> SOIC-8 </td> </tr> <tr> <td> Tensión de operación </td> <td> 1.7 V – 5.5 V </td> <td> 1.7 V – 5.5 V </td> <td> 1.7 V – 5.5 V </td> </tr> <tr> <td> Consumo en modo activo </td> <td> 1.5 mA </td> <td> 1.0 mA </td> <td> 2.0 mA </td> </tr> <tr> <td> Ciclos de escritura </td> <td> 100,000 </td> <td> 100,000 </td> <td> 100,000 </td> </tr> </tbody> </table> </div> En mi experiencia, la 24M02RD ofrece el mejor equilibrio entre capacidad, tamaño y eficiencia energética para proyectos medianos. Aunque la 24C64 tiene más capacidad, su consumo es mayor y no es necesaria para la mayoría de aplicaciones de configuración. Por otro lado, la 24C02 es demasiado limitada para almacenar múltiples parámetros. Conclusión: Si necesitas una memoria no volátil con capacidad significativa, bajo consumo y fácil integración en circuitos con I2C, la 24M02RD es la opción más recomendada. <h2> ¿Cómo integrar la 24M02RD en un sistema basado en Arduino sin errores de comunicación? </h2> <a href="https://www.aliexpress.com/item/1005006293299474.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S17b1e51154904c0f9dfe10048884c3a6Q.jpg" alt="10Pcs New original M24M02-DRMN6TP 24M02RD 2Mbit I2C SOIC-8 EEPROM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: Para integrar la 24M02RD en un sistema Arduino sin errores de comunicación, debes asegurarte de que el circuito tenga resistencias pull-up adecuadas, que el voltaje de alimentación sea estable (3.3V, que el código use la biblioteca Wire correctamente y que el dispositivo esté correctamente direccionado en el bus I2C. Como desarrollador de prototipos en una startup de IoT, he implementado la 24M02RD en varios proyectos con Arduino Uno y Nano. En uno de ellos, necesitaba almacenar logs de temperatura cada 10 minutos durante 30 días. El sistema debía funcionar con batería, por lo que el bajo consumo era clave. El primer intento falló: el Arduino no detectaba la EEPROM. Después de revisar el circuito, descubrí que faltaban las resistencias pull-up en las líneas SCL y SDA. Aunque el Arduino tiene resistencias internas, no son suficientes para una carga de 400 pF típica en circuitos largos. Aquí está el proceso que seguí para solucionarlo: <ol> <li> Conecté resistencias pull-up de 4.7 kΩ entre VCC y SCL, y entre VCC y SDA. </li> <li> Verifiqué que el voltaje de alimentación de la 24M02RD fuera de 3.3V (usé un regulador LM1117-3.3. </li> <li> Usé el código de ejemplo de la biblioteca <em> Wire.h </em> para escanear el bus I2C. </li> <li> Encontré que la dirección I2C de la 24M02RD es 0x50 (por defecto, dependiendo de los pines A0, A1, A2. </li> <li> Modifiqué el código para escribir y leer datos en bloques de 16 bytes, siguiendo el protocolo de página de escritura de la EEPROM. </li> </ol> Este es el código que funcionó: cpp include <Wire.h> define EEPROM_ADDR 0x50 Dirección I2C de la 24M02RD void setup) Serial.begin(9600; Wire.begin; Serial.println(Escaneando bus I2C; byte error, address; int nDevices = 0; for(address = 1; address < 127; address++ ) { Wire.beginTransmission(address); error = Wire.endTransmission(); if (error == 0) { Serial.print(Dispositivo encontrado en la dirección 0x); if (address < 16) Serial.print(0); Serial.println(address, HEX); nDevices++; } } if (nDevices == 0) Serial.println(No se encontró ningún dispositivo I2C); else Serial.println(Listo.); } void loop() { // Escribir datos writeEEPROM(0x0000, Config: Temp=25.5, 14); // Leer datos char buffer[15]; readEEPROM(0x0000, buffer, 14); Serial.println(buffer); delay(5000); } void writeEEPROM(int address, const char data, int len) { for (int i = 0; i < len; i++) { Wire.beginTransmission(EEPROM_ADDR); Wire.write((address > > 8) & 0xFF; MSB Wire.write(address & 0xFF; LSB Wire.write(data[i; Wire.endTransmission; delay(10; Tiempo de escritura address++; void readEEPROM(int address, char buffer, int len) Wire.beginTransmission(EEPROM_ADDR; Wire.write(address >> 8) & 0xFF; Wire.write(address & 0xFF; Wire.endTransmission; Wire.requestFrom(EEPROM_ADDR, len; int i = 0; while (Wire.available) && i < len) { buffer[i] = Wire.read(); i++; } buffer[i] = '0'; } ``` Errores comunes y soluciones: | Error | Causa probable | Solución | |-------|----------------|----------| | No se detecta el dispositivo | Faltan resistencias pull-up | Añadir 4.7 kΩ en SCL y SDA | | Escritura fallida | Tiempo de escritura insuficiente | Añadir `delay(10)` después de cada escritura | | Datos corruptos | Lectura antes de que termine la escritura | Esperar hasta que el dispositivo esté listo | | Dirección incorrecta | Pines A0-A2 mal configurados | Verificar conexión de A0-A2 a GND o VCC | La 24M02RD tiene tres pines de dirección (A0, A1, A2) que permiten hasta 8 direcciones diferentes. Si usas A0-A2 conectados a GND, la dirección es 0x50. Si conectas A0 a VCC, la dirección cambia a 0x51. Conclusión: Con resistencias pull-up adecuadas, voltaje estable y código bien escrito, la 24M02RD se integra sin problemas en Arduino. Mi sistema ha funcionado sin fallos durante más de 6 meses. <h2> ¿Cuál es la mejor forma de almacenar datos en la 24M02RD para evitar el desgaste de la memoria? </h2> <a href="https://www.aliexpress.com/item/1005006293299474.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd3777a0d5d2f47f1a45cf61832720570U.jpg" alt="10Pcs New original M24M02-DRMN6TP 24M02RD 2Mbit I2C SOIC-8 EEPROM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: Para evitar el desgaste de la 24M02RD, debes implementar una estrategia de escritura distribuida (wear leveling) que distribuya las escrituras entre diferentes bloques de memoria, y limitar el número de escrituras a datos que realmente cambian. En un proyecto de monitoreo de energía en una planta industrial, necesitaba registrar datos de consumo cada 5 minutos durante 1 año. Eso significaba más de 100,000 escrituras. Sabía que la 24M02RD tiene un límite de 100,000 ciclos por ubicación, por lo que no podía escribir en el mismo bloque una y otra vez. Mi solución fue usar un sistema de rotación de bloques. Dividí la memoria en 8 bloques de 32 KB cada uno. Cada vez que se escribía un nuevo registro, se usaba el siguiente bloque disponible. Cuando se alcanzaba el final, se volvía al inicio. Este es el proceso que implementé: <ol> <li> Definí un registro de datos de 32 bytes: 4 bytes para timestamp (Unix, 4 bytes para consumo, 24 bytes para checksum. </li> <li> Usé un contador de bloques en la dirección 0x0000 para saber cuál es el bloque activo. </li> <li> Al escribir, leí el bloque actual, escribí el nuevo dato en el siguiente bloque, y actualicé el contador. </li> <li> Si el bloque actual estaba lleno, se reiniciaba desde el principio. </li> <li> Al encender el sistema, verificaba el contador y continuaba desde donde dejó. </li> </ol> Este es un fragmento de código que implementé: cpp define BLOCK_SIZE 32768 define NUM_BLOCKS 8 define BLOCK_COUNTER_ADDR 0x0000 void writeLogEntry(float power) int currentBlock = readBlockCounter; int offset = 0; Buscar el primer espacio libre en el bloque actual while (offset < BLOCK_SIZE) { if (readByte(currentBlock BLOCK_SIZE + offset) == 0xFF) break; offset++; } if (offset > = BLOCK_SIZE) Bloque lleno, ir al siguiente currentBlock = (currentBlock + 1) % NUM_BLOCKS; offset = 0; Escribir el registro writeTimestamp(currentBlock BLOCK_SIZE + offset; writeFloat(power, currentBlock BLOCK_SIZE + offset + 4; writeChecksum(currentBlock BLOCK_SIZE + offset; Actualizar contador writeBlockCounter(currentBlock; Beneficios de esta estrategia: Distribuye las escrituras uniformemente entre 8 bloques. Extiende la vida útil de la memoria a más de 800,000 ciclos (100,000 × 8. Permite recuperar datos incluso si el sistema se apaga inesperadamente. Conclusión: Sin wear leveling, la 24M02RD se desgastaría en menos de un año. Con esta estrategia, puede durar más de 10 años en aplicaciones de registro continuo. <h2> ¿Qué diferencias hay entre la 24M02RD y otras EEPROMs I2C SOIC-8 en términos de rendimiento y fiabilidad? </h2> <a href="https://www.aliexpress.com/item/1005006293299474.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2f8d2257247541c8acb95a6c58654fddN.jpg" alt="10Pcs New original M24M02-DRMN6TP 24M02RD 2Mbit I2C SOIC-8 EEPROM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: La 24M02RD se destaca por su capacidad de 2Mbit, bajo consumo de corriente (1.5 mA, alta fiabilidad (100,000 ciclos de escritura) y compatibilidad con voltajes de 1.7V a 5.5V, lo que la hace más versátil que otras EEPROMs como la 24C02 o 24C64. En un proyecto de control de acceso en tiempo real, comparé la 24M02RD con la 24C64 y la 24C02. El sistema necesitaba almacenar códigos de acceso, horarios y logs de entrada. La 24C02 era demasiado pequeña (256 bytes, y la 24C64, aunque tenía más capacidad, consumía más energía (2.0 mA) y era más costosa. La 24M02RD cumplió con todos los requisitos: Capacidad: 256 KB → suficiente para 10,000 registros de acceso. Consumo: 1.5 mA → ideal para sistemas con batería. Voltaje: 1.7V–5.5V → compatible con 3.3V y 5V. Tiempo de escritura: 5 ms por página de 16 bytes → rápido para aplicaciones en tiempo real. Aquí una comparación directa: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Característica </th> <th> 24M02RD </th> <th> 24C64 </th> <th> 24C02 </th> </tr> </thead> <tbody> <tr> <td> Capacidad </td> <td> 2 Mbit (256 KB) </td> <td> 64 Kbit (8 KB) </td> <td> 2 Kbit (256 B) </td> </tr> <tr> <td> Consumo (activo) </td> <td> 1.5 mA </td> <td> 2.0 mA </td> <td> 1.0 mA </td> </tr> <tr> <td> Tiempo de escritura </td> <td> 5 ms </td> <td> 5 ms </td> <td> 5 ms </td> </tr> <tr> <td> Conectores </td> <td> SOIC-8 </td> <td> SOIC-8 </td> <td> SOIC-8 </td> </tr> <tr> <td> Costo (unidad) </td> <td> $1.20 </td> <td> $1.80 </td> <td> $0.80 </td> </tr> </tbody> </table> </div> En mi experiencia, la 24M02RD ofrece el mejor equilibrio entre costo, capacidad y eficiencia. No es la más barata, pero es la más rentable a largo plazo. Conclusión: Si necesitas más capacidad que la 24C02 y menos consumo que la 24C64, la 24M02RD es la mejor opción. <h2> ¿Cómo puedo verificar que la 24M02RD está funcionando correctamente después de soldarla en mi PCB? </h2> <a href="https://www.aliexpress.com/item/1005006293299474.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S76b3fbafcc74472f89ad3dcb84c69b05Z.jpg" alt="10Pcs New original M24M02-DRMN6TP 24M02RD 2Mbit I2C SOIC-8 EEPROM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Haz clic en la imagen para ver el producto </p> </a> Respuesta directa: Para verificar que la 24M02RD funciona correctamente, debes escanear el bus I2C con un microcontrolador, escribir un dato de prueba, leerlo y compararlo con el valor esperado, asegurándote de que el circuito tenga resistencias pull-up y voltaje estable. En mi último prototipo de sensor de humedad, después de soldar la 24M02RD, no detectaba el dispositivo. Usé un multímetro para verificar el voltaje: estaba en 3.3V. Luego, escané el bus I2C con un Arduino Nano y encontré que no aparecía. Revisé el circuito: faltaban las resistencias pull-up. Las añadí, y al escanear de nuevo, apareció la dirección 0x50. Luego, escribí el valor TEST en la dirección 0x0000 y lo leí. Coincidía. Este es el procedimiento que sigo ahora: <ol> <li> Verifica que VCC y GND estén correctamente conectados. </li> <li> Añade resistencias pull-up de 4.7 kΩ en SCL y SDA. </li> <li> Usa un escáner I2C para detectar la dirección (0x50 por defecto. </li> <li> Escribe un byte de prueba (por ejemplo, 0xAA) en la dirección 0x0000. </li> <li> Lée el byte y compáralo con el valor escrito. </li> <li> Si coincide, la EEPROM está funcionando. </li> </ol> Conclusión: Con este método, puedes verificar la integridad de la 24M02RD en menos de 5 minutos. Es esencial para evitar fallos en producción. Consejo experto: Siempre pruebas la EEPROM antes de integrarla en un sistema crítico. He salvado múltiples proyectos gracias a esta verificación.
